宿遷電容電流測試儀確保將測試儀的電流輸出端正確接到圖7的開口三角N-L上。一般在二次的端子編號為N600和 L630。為了確保連接正確，可以按下列方法進行檢查：用萬用表分別測量PT二次側三相電壓和開口三角電壓；將三相電壓中的 值減去小值得到的差和開口三角電壓比較，如果兩者差不多，就說明找到的開口三角端是正確的；如果兩者差別很大，則說明沒有正確找到開口三角端。例如，測量得到三相電壓分別為61V、60V、59.5V，則正確的開口三角電壓應為1.5V左右，如果測量得到的開口三角電壓僅為0.2V，說明所找的開口三角端不正確或PT開口三角連線已經斷開（在現場實測中發現有多個變電站的PT 開口三角連線斷開情況）。（6）選擇正確的PT變比，也就是選擇正確的PT接線方式。電容電流測試儀是通過選擇PT連接方式和設定系統額定高壓來確定PT變比的，這樣對于試驗人員會更方便、快捷。PT一般是采用100/3V的二次繞組連接成開口三角，但也有特殊的情況，有些變電站的PT采用100V二次繞組組成開口三角。為了確保選擇變比的正確，可以通過測量組成開口三角的各繞組的電壓來確定。（7）完成以上操作后，就可以使用電容電流測試儀進行電容電流的準確測量。

宿遷電容電流測試儀電容的測量：圖21為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖21Y形聯接被試電容AB相接線圖圖22為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖22Y形聯接被試電容BC相接線圖圖23為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。圖23Y形聯接被試電容CA相接線圖（4）三相Yn型電容的測量：圖24為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖24Yn形聯接被試電容An相接線圖圖25為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖25Yn形聯接被試電容Bn相接線圖 圖26為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

宿遷電容電流測試儀測試接線（1）單相電容的測量：（2）單相電容測試時，將紅測試線一端接在Ua、ua上，另一端測試鉗接在一條母線上，黑測試線一端接在Uo、uo上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“P”的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。圖17如果電容器組有多個單相電容需要測試，可以再測試完 個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的 特色。(2)三相△型電容的測量：圖18為三相△形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，短接BC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖18△形聯接被試電容AB 相接線圖圖19為三相△形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，短接AC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。 20為三相△形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，短接AB相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

宿遷電容電流測試儀接線及使用說明5.1前面板介紹名稱說明輸入端子警告，小心觸電！小心觸電。當校準器工作時，這些端子上有220VAC電壓。在將導線連接到這些端子或從端子上取下導線時，請確保校準器和被校準裝置處于不工作模式。當校準器執行RCD 校準時，這些端子會輸出交流線電壓。 為漏電開關測試儀校準提供連接口，根據被校準漏電開關測試儀連接線的不同，分為兩種接線方式。一種是將被校準漏電開關測試儀的電源線插頭插到校準裝置的接線插座上，再將校準裝置的接線插座與校準裝置INPUT端子連接。另一種是直接將漏電開關測試儀的連接線插入校準裝置的INPUT端子。顯示屏顯示面板是一個256色有源 LCD 顯示屏，用于顯示校準器狀態、輸出分?jǐn)鄷r(shí)間、測得的電流。此外，顯示屏底部顯示屏幕正下方的五個功能鍵的功能。詳見下面的功能鍵部分進一步了解顯示信息的詳細內容。 功能鍵這五個不帶標記的功能鍵的作用由每個鍵正上方的控制顯示屏中的標記指示。在操作期間，功能會發生變化，這樣就可以用這些鍵完成更多的功能。控制輸出端子上輸出信號的應用。顯示屏中有狀態欄指示是施加了輸出信號（顯示“測試中…”，表示運行），還是沒有施加輸出信號（表示待機）。包括用于鍵入電流的有效值、分?jǐn)鄷r(shí)間以及包含因子的10個數字鍵和確定鍵、刪除鍵兩個功能鍵。如設置跳閘電流為30mA，只需按和，然后按 “確定”即可。如輸入數字有誤，按“刪除”即可。 光標1、光標2主要用于確定分?jǐn)鄷r(shí)間在波形上的起始和終止點5.2后面板介紹名稱說明L’香蕉插孔與隔離變壓器的火線相連E-香蕉插孔漏電流輸出端，正常工作時，將“E-”端與隔離變壓器“零線N”端短接N香蕉插孔與隔離變壓器的零線相通，正常工作時，將“E-”端與隔離變壓器“零線N”端短接注意：正常工作時，將“E-”端與“零線N”端短接，具體連線間第8章部分。

宿遷電容電流測試儀接線及使用說明5.1前面板介紹名稱說明輸入端子警告，小心觸電！小心觸電。當校準器工作時，這些端子上有220VAC電壓。在將導線連接到這些端子或從端子上取下導線時，請確保校準器和被校準裝置處于不工作模式。當校準器執行RCD 校準時，這些端子會輸出交流線電壓。 為漏電開關測試儀校準提供連接口，根據被校準漏電開關測試儀連接線的不同，分為兩種接線方式。一種是將被校準漏電開關測試儀的電源線插頭插到校準裝置的接線插座上，再將校準裝置的接線插座與校準裝置INPUT端子連接。另一種是直接將漏電開關測試儀的連接線插入校準裝置的INPUT端子。顯示屏顯示面板是一個256色有源 LCD 顯示屏，用于顯示校準器狀態、輸出分?jǐn)鄷r(shí)間、測得的電流。此外，顯示屏底部顯示屏幕正下方的五個功能鍵的功能。詳見下面的功能鍵部分進一步了解顯示信息的詳細內容。 功能鍵這五個不帶標記的功能鍵的作用由每個鍵正上方的控制顯示屏中的標記指示。在操作期間，功能會發生變化，這樣就可以用這些鍵完成更多的功能。控制輸出端子上輸出信號的應用。顯示屏中有狀態欄指示是施加了輸出信號（顯示“測試中…”，表示運行），還是沒有施加輸出信號（表示待機）。包括用于鍵入電流的有效值、分?jǐn)鄷r(shí)間以及包含因子的10個數字鍵和確定鍵、刪除鍵兩個功能鍵。如設置跳閘電流為30mA，只需按和，然后按 “確定”即可。如輸入數字有誤，按“刪除”即可。 光標1、光標2主要用于確定分?jǐn)鄷r(shí)間在波形上的起始和終止點5.2后面板介紹名稱說明L’香蕉插孔與隔離變壓器的火線相連E-香蕉插孔漏電流輸出端，正常工作時，將“E-”端與隔離變壓器“零線N”端短接N香蕉插孔與隔離變壓器的零線相通，正常工作時，將“E-”端與隔離變壓器“零線N”端短接注意：正常工作時，將“E-”端與“零線N”端短接，具體連線間第8章部分。

宿遷電容電流測試儀確保將測試儀的電流輸出端正確接到圖7的開口三角N-L上。一般在二次的端子編號為N600和 L630。為了確保連接正確，可以按下列方法進行檢查：用萬用表分別測量PT二次側三相電壓和開口三角電壓；將三相電壓中的 值減去小值得到的差和開口三角電壓比較，如果兩者差不多，就說明找到的開口三角端是正確的；如果兩者差別很大，則說明沒有正確找到開口三角端。例如，測量得到三相電壓分別為61V、60V、59.5V，則正確的開口三角電壓應為1.5V左右，如果測量得到的開口三角電壓僅為0.2V，說明所找的開口三角端不正確或PT開口三角連線已經斷開（在現場實測中發現有多個變電站的PT 開口三角連線斷開情況）。（6）選擇正確的PT變比，也就是選擇正確的PT接線方式。電容電流測試儀是通過選擇PT連接方式和設定系統額定高壓來確定PT變比的，這樣對于試驗人員會更方便、快捷。PT一般是采用100/3V的二次繞組連接成開口三角，但也有特殊的情況，有些變電站的PT采用100V二次繞組組成開口三角。為了確保選擇變比的正確，可以通過測量組成開口三角的各繞組的電壓來確定。（7）完成以上操作后，就可以使用電容電流測試儀進行電容電流的準確測量。

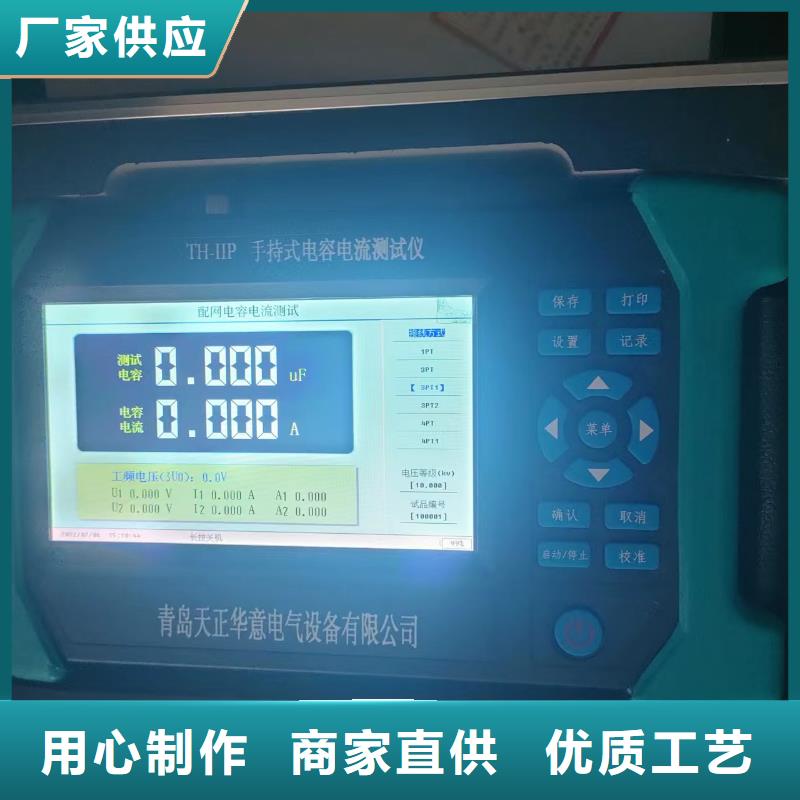

宿遷電容電流測試儀電容電流測量在“主菜單”屏幕中選擇“電容電流測量”按“確認”進入“參數設置”屏幕，見圖5。按上下鍵選擇設置項目，按“確認”或右鍵進入具體數值設置；當光標在具體數值位置時，按上下鍵調整數值，按“確認”鍵或左鍵返回項目選擇。圖5 參數設置?試驗編號：設置當前的試驗編號。?設備名稱：即為被測設備的編號，可以不設置。?額定高壓：設置被測系統額定線電壓。?母線電壓：設置母線實際線電壓值，以提高電容電流測量精度，調整范圍Un±20%。?P T 方式：選擇PT連接方式，當光標移動到“接線圖”按“確認”鍵后，顯示相應的PT接線原理圖。?P T 變比：顯示當前PT變比，不可設置，此處只是顯示。?開始測量：按“確認”鍵后，啟動電容電流測量過程；如果“PT方式”選擇為“C1PT”，按“確認”鍵后，將顯示三相電容器組電容量設置屏幕，在設置完三相電容器組電容量后，按“確認”鍵啟動測量過程。注：測量過程開始后，按“取消”鍵，可立刻停止測量過程。7.4.2 測量結果顯示圖6 測量結果?重測：放棄本次測量結果，重新開始新的測量過程。?打印：通過打印機打印本次測量結果。?存儲：將本次測量結果保存至本機存儲器或者外部?jī)?yōu)盤。7.4.3 測量記錄查詢?cè)凇爸鞑藛巍逼聊贿x擇“測量記錄查詢”，按“確認”鍵進入，此屏幕用于查看已經保存至本機存儲器的測量結果歷史記錄，見圖7。圖7 測量記錄查詢“記錄012/014”，前面的數字表示當前記錄的編號（即第幾條記錄），后面的數字表示已存儲記錄總個數；按左右鍵可查看不同編號的記錄。按“確認”鍵彈出功能菜單，可進行“存儲打印”、“轉存優盤”操作。?存儲打印：將當前查詢的存儲數據進行打印。?轉存優盤：將當前查詢的存儲數據轉存到外接優盤。7.4.4 實時時鐘設置在“主菜單”屏幕選擇“實時時鐘設置”，按“確認”鍵進入，見圖8。圖8 實時時鐘設置在“實時時鐘設置”屏幕，按左右鍵移動光標選擇要修改的數據，按上下鍵修改選中的數值，按“確認”鍵保存當前設置并返回“主菜單”屏，按“取消”鍵放棄當前設置并返回“主菜單”屏。（注：本時鐘設置功能可根據閏年自動計算二月份的天數，并能根據所設置日期自動計算出星期幾。）7.4.4 廠家參數設置此屏幕用于廠內調試，需要密碼才能進入，不對用戶開放。

宿遷電容電流測試儀尊敬的顧客:感謝您使用本公司生產的電容電流測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。
