<中山>天正華意電氣設備有限公司 中山供應氣體密度繼電器校驗裝置的經銷商

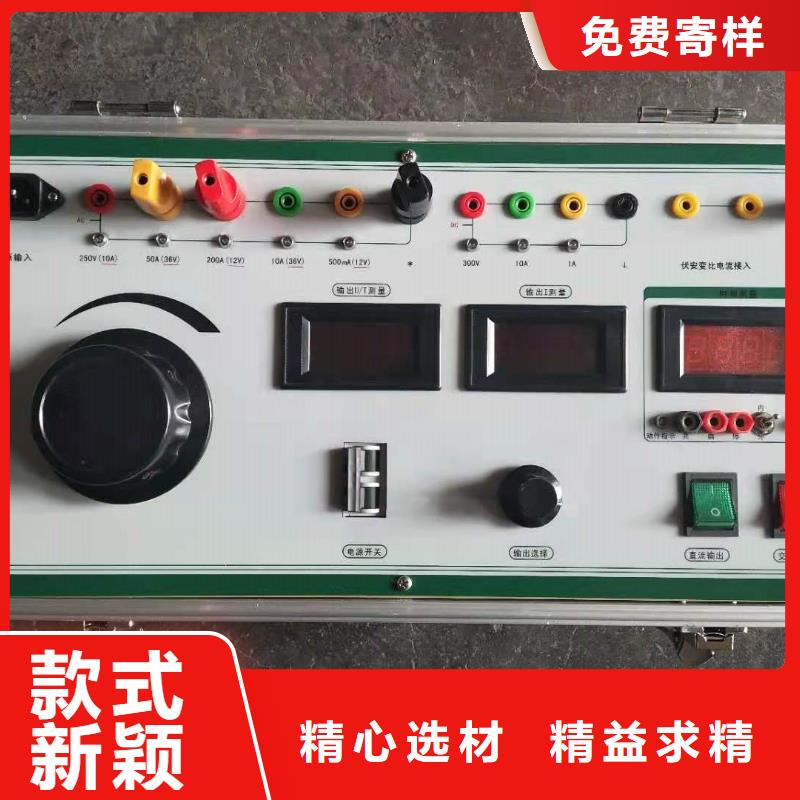

中山熱繼電器測試儀儀器能對指針式和電子式密度繼電器進行全自動校驗。?儀器采用320＊240大屏幕液晶顯示，漢字操作界面，使用簡單方便。?測量時儀器同時顯示當前壓力、對應20時的壓力、環境溫度。解決了SF6密度繼電器現場校驗的難題。?儀器可存儲100組測量數據并保存不丟失，使每一次測量都有追朔。?儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗。?儀器內部具有時鐘功能，可隨時對時鐘進行修正。?儀器具有自校功能。儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度。?儀器采用高精度壓力傳感器和世界先進的磁流體技術產品。?儀器配有多種開關過度接頭，多數開關可以實現不用拆卸進行校驗?采用高容量內置電池，屏幕顯示電池電量，拓展了儀器的使用空間，方便了現場校驗。結構緊湊，體積小，重量輕，便于攜帶。?機電一體化程度高，技術先進、性能可靠。?配有微型打印機，隨時打印測試結果。5.操作方法5.1接線5.1.1關閉SF6電氣設備本體與密度繼電器之間的閥門，確認密度繼電器控制電源已經斷開，保證密度繼電器在無外接電源狀態下方可進行校驗。（注：如果設備本體與密度繼電器之間沒有閥門，應將密度繼電器折下來再校驗）5.1.2用測量管道和相應的轉換接頭將密度繼電器和儀器的繼電器接口相連接。

中山供應氣體密度繼電器校驗裝置的經銷商

中山熱繼電器測試儀導入數據。點擊 “文件”下拉菜單，再點擊“導入數據”按鈕，如圖所示。此時可將儀器直接存儲到U盤的EXCEL格式的數據導入到軟件界面，如圖所示。點擊“導入數據”按鈕后，彈出對話框，此時可選擇要導入的文件。點擊“打開”按鈕后，數據顯示在軟件界面上，便于直觀分析或生成報表，如圖所示。（6）生成報表。當軟件界面上顯示有效數據后，點擊“生成報表”按鈕，彈出如下對話框。可以根據需要修改報表中的標題、校驗單位、送檢單位等基本信息。點擊確定，即可進入測試報告打印預覽頁，打印預覽頁顯示的測量數據為你選擇“生成報表”時軟件界面上的測量數據，測試報告是以A4 紙的形式展示。如下圖所示。聯機失敗，數據未上傳至計算機，此時信息區中顯示“通信中斷”如下圖所示。如果出現聯機失敗的界面可能為以下四種情況：1) 儀器開機后沒有進入計算機通信界面；2) USB數據線連接不穩定；3) USB驅動程序沒有正確的安裝；4) 安裝USB 驅動程序后，沒有重新拔插USB 數據線。USB驅動程序安裝說明1、USB驅動程序的安裝（WIN95、WIN98＆ME、WIN2000）1.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）1.2 安裝完成彈出安裝成功窗口1.3將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。2、USB驅動程序的安裝（WINXP）2.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）2.2 安裝過程中會彈出通過windows徽標測試的窗口，點擊“仍然繼續”即可。

<中山>天正華意電氣設備有限公司
中山供應氣體密度繼電器校驗裝置的經銷商 <中山>天正華意電氣設備有限公司

中山熱繼電器測試儀接通或斷開充電電源時應先關閉儀表上的電源開頭，否則有可能損壞儀器而不能正常的使用！！配有打印時請別在充電情況下打印，以避免因電源負載過大而損壞。長期不使用時2-3個月應充放電一次，以延長電池壽命。2、校驗前應先確認被校表不帶電源后在連接。3、本儀器屬于精密儀器，在使用、運輸過程中應避免強烈震動。4、本儀器自校功能的設計是為了便于中試人員或使用單位專業調校人員使用，如非專業人員使用此功能會影響儀器的精度。5、嚴禁使用帶有雜質的氣源6、測試管路中嚴禁進入油污8.常見問題解答8.1、實驗前的準備工作？答：1、檢查儀器電池是否有電，應及時充電。2、檢查過濾接頭，是否齊全。3、檢查儲氣瓶內氣體壓力，不足時充好氣，可以是SF6或N2，充氣壓力≤1.5MPa；8.2、如何給儲氣瓶充氣？充到什么程度為宜？答：1、將隨機配的減壓閥接到氣源鋼瓶上，將充氣接頭連接到儲氣瓶上，通過隨機配的充氣管道與儲氣瓶直接相連，慢慢打開減壓閥，開始充氣，可以是SF6、N2等氣體。2、儲氣瓶內壓力一般可以充到1.5MPa；充一次氣可以做幾十次試驗。8.3、如何打印測試結果？更換打印紙及色帶？答：1、打印測試結果時，采用外接交流電，在歷史查尋中直接打印即可。2、打印紙和色帶是打印機的耗材，根據使用情況更換。打印機在面板上可以直接更換紙和色帶。更換過程中，如有疑問可直接與打印機廠家(北京煒煌)聯系或中有詳細說明。

中山熱繼電器測試儀檢漏繼電器校驗儀是青島天正華意電氣設備有限公司根據中華人民共和國電力，煤炭工業部制定的《煤礦井下低壓檢漏保護裝置檢修細則》及《煤礦規程》要求，綜合煤礦井下供電系統的實際情況研制而成的；它適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗，是各種礦井電力工作人員的得力助手；使用前請您仔細閱讀下列說明，以便使該儀器更好的為您服務！二、主要特點1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、可對JY82、JL82等各種常見檢漏繼電器進行試驗。3、可對檢漏保護是否可靠動作進行試驗。4、可對網路切斷電阻值進行校驗整定。5、可對JL82型檢漏繼電器動作電阻值進行整定。6、可對檢漏繼電器閉鎖保護進行試驗。7、內置數字毫秒計可對各種檢漏繼電器動作時間進行測定。8、內置大屏幕電阻表可直接對試驗電阻進行檢測。9、內置充電電池、一次充電可使用半年以上。10、鋁合金機箱，美觀大方

<中山>天正華意電氣設備有限公司 中山供應氣體密度繼電器校驗裝置的經銷商
<中山>天正華意電氣設備有限公司

中山熱繼電器測試儀檢漏繼電器校驗儀是青島天正華意電氣設備有限公司根據中華人民共和國電力，煤炭工業部制定的《煤礦井下低壓檢漏保護裝置檢修細則》及《煤礦規程》要求，綜合煤礦井下供電系統的實際情況研制而成的；它適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗，是各種礦井電力工作人員的得力助手；使用前請您仔細閱讀下列說明，以便使該儀器更好的為您服務！二、主要特點1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、可對JY82、JL82等各種常見檢漏繼電器進行試驗。3、可對檢漏保護是否可靠動作進行試驗。4、可對網路切斷電阻值進行校驗整定。5、可對JL82型檢漏繼電器動作電阻值進行整定。6、可對檢漏繼電器閉鎖保護進行試驗。7、內置數字毫秒計可對各種檢漏繼電器動作時間進行測定。8、內置大屏幕電阻表可直接對試驗電阻進行檢測。9、內置充電電池、一次充電可使用半年以上。10、鋁合金機箱，美觀大方

中山供應氣體密度繼電器校驗裝置的經銷商

中山熱繼電器測試儀說明該電壓等級的網路切斷電阻值正確無需校驗，如顯示的電阻值與實際的電壓等級不對應，則由于：R切＝E/I－(R0＋R3＋Rj)E－整流器的直流輸出電壓，V；R切－網路切斷電阻值，KΩ；IJ－繼電器的動作電流，mA；R3－三相電抗器的電阻，KΩ；R0－零序電抗器的電阻，KΩ；RJ－繼電器線圈的電阻，KΩ；而對于某個確定的檢漏繼電器來說R0、R3、RJ是固定的，IJ的值是調定的，因此只要改變E就能改變R切值。這樣可根據阻值大小適當調節檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，實際上就是改變了E或R切的值，直至滿足要求為止。④、JL82型檢漏繼電器網路切斷電阻值的整定該試驗與JY82型檢漏繼電器網路切斷電阻值的校驗大體一樣(試驗方法及原理請參見②中所述)只不過在整定RC值時不是改變檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，而是調整JL82型繼電器內部的電位器W1(請參見該型號的檢漏繼電器所付電路圖或參考該型號繼電器的其他資料)直至滿足要求為止。⑤、檢漏繼電器動作時間的測試為便于試驗減少接線不便的麻煩，

<中山>天正華意電氣設備有限公司 中山供應氣體密度繼電器校驗裝置的經銷商

中山熱繼電器測試儀使用方法①、檢漏試驗用試驗線把儀器的１端接至被試相(如A相)，儀器的2端接地或檢漏繼電器的外殼，打開儀器電源，此時儀器自帶的大屏幕電阻表自動測試并顯示此時的可調電阻值，根據下列表格所列的電壓電阻對應關系調節試驗電阻至所需值，如電壓是120V時，若電阻表所示不是2KΩ可調節6至2KΩ，如電壓是380V時調節6至3.5KΩ，電壓等級660V/1140V時與此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次確認所調電阻值與電壓等級相對應后，按下試驗開關，此時電阻表自動自保退出自動測量狀態，該端供電回路的檢漏繼電器應可靠動作并帶動上一級開關跳閘。彈起試驗開關后，電阻表又自動測量并顯示試驗時的電阻值。試驗檢漏其他兩相時與此同理。②、檢漏繼電器閉鎖保護試驗檢漏繼電器動作后，把電阻器調至動作電阻的2倍，按下試驗開關，此時合閘供電時應不能合閘，說明檢漏繼電器保護后閉鎖性能良好。③、JY82型檢漏繼電器網路切斷電阻值的整定按照①中所述接好線，按下儀器的電源開關，調節可調電阻(觀察電阻表)至，按下試驗開關檢漏繼電器應不動作，緩慢左轉可調電阻旋鈕直至保護動作，彈起試驗開關，此時儀器內置的大屏幕電阻表自動測量并顯示試驗時的電阻值，如顯示的電阻值與實際的電壓等級相對應，

<中山>天正華意電氣設備有限公司 中山供應氣體密度繼電器校驗裝置的經銷商

中山熱繼電器測試儀接通或斷開充電電源時應先關閉儀表上的電源開頭，否則有可能損壞儀器而不能正常的使用！！配有打印時請別在充電情況下打印，以避免因電源負載過大而損壞。長期不使用時2-3個月應充放電一次，以延長電池壽命。2、校驗前應先確認被校表不帶電源后在連接。3、本儀器屬于精密儀器，在使用、運輸過程中應避免強烈震動。4、本儀器自校功能的設計是為了便于中試人員或使用單位專業調校人員使用，如非專業人員使用此功能會影響儀器的精度。5、嚴禁使用帶有雜質的氣源6、測試管路中嚴禁進入油污8.常見問題解答8.1、實驗前的準備工作？答：1、檢查儀器電池是否有電，應及時充電。2、檢查過濾接頭，是否齊全。3、檢查儲氣瓶內氣體壓力，不足時充好氣，可以是SF6或N2，充氣壓力≤1.5MPa；8.2、如何給儲氣瓶充氣？充到什么程度為宜？答：1、將隨機配的減壓閥接到氣源鋼瓶上，將充氣接頭連接到儲氣瓶上，通過隨機配的充氣管道與儲氣瓶直接相連，慢慢打開減壓閥，開始充氣，可以是SF6、N2等氣體。2、儲氣瓶內壓力一般可以充到1.5MPa；充一次氣可以做幾十次試驗。8.3、如何打印測試結果？更換打印紙及色帶？答：1、打印測試結果時，采用外接交流電，在歷史查尋中直接打印即可。2、打印紙和色帶是打印機的耗材，根據使用情況更換。打印機在面板上可以直接更換紙和色帶。更換過程中，如有疑問可直接與打印機廠家(北京煒煌)聯系或中有詳細說明。

中山熱繼電器測試儀接通或斷開充電電源時應先關閉儀表上的電源開頭，否則有可能損壞儀器而不能正常的使用！！配有打印時請別在充電情況下打印，以避免因電源負載過大而損壞。長期不使用時2-3個月應充放電一次，以延長電池壽命。2、校驗前應先確認被校表不帶電源后在連接。3、本儀器屬于精密儀器，在使用、運輸過程中應避免強烈震動。4、本儀器自校功能的設計是為了便于中試人員或使用單位專業調校人員使用，如非專業人員使用此功能會影響儀器的精度。5、嚴禁使用帶有雜質的氣源6、測試管路中嚴禁進入油污8.常見問題解答8.1、實驗前的準備工作？答：1、檢查儀器電池是否有電，應及時充電。2、檢查過濾接頭，是否齊全。3、檢查儲氣瓶內氣體壓力，不足時充好氣，可以是SF6或N2，充氣壓力≤1.5MPa；8.2、如何給儲氣瓶充氣？充到什么程度為宜？答：1、將隨機配的減壓閥接到氣源鋼瓶上，將充氣接頭連接到儲氣瓶上，通過隨機配的充氣管道與儲氣瓶直接相連，慢慢打開減壓閥，開始充氣，可以是SF6、N2等氣體。2、儲氣瓶內壓力一般可以充到1.5MPa；充一次氣可以做幾十次試驗。8.3、如何打印測試結果？更換打印紙及色帶？答：1、打印測試結果時，采用外接交流電，在歷史查尋中直接打印即可。2、打印紙和色帶是打印機的耗材，根據使用情況更換。打印機在面板上可以直接更換紙和色帶。更換過程中，如有疑問可直接與打印機廠家(北京煒煌)聯系或中有詳細說明。

<中山>天正華意電氣設備有限公司 中山供應氣體密度繼電器校驗裝置的經銷商

中山熱繼電器測試儀系統顯示主界面如下圖1：智能型SF6密度繼電器校驗儀密度繼電器校驗 系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖1此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。密度繼電器校驗設定閥值壓力：0.100(MPa) 確定選擇觸點模式:常開確定退出圖２這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值（“閥值壓力”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“選擇觸點模式”菜單如圖３所示。密度繼電器校驗設定閥值壓力：0.100(MPa)選擇觸點模式:常開 確定確定退出圖３進入“選擇觸點模式”菜單后用飛梭可以選擇密度繼電器的觸點模式，有“常開”和“常閉”兩個選項。注意：觸點模式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖４所示。

<中山>天正華意電氣設備有限公司 中山供應氣體密度繼電器校驗裝置的經銷商

中山熱繼電器測試儀檢漏繼電器校驗儀是青島天正華意電氣設備有限公司根據中華人民共和國電力，煤炭工業部制定的《煤礦井下低壓檢漏保護裝置檢修細則》及《煤礦規程》要求，綜合煤礦井下供電系統的實際情況研制而成的；它適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗，是各種礦井電力工作人員的得力助手；使用前請您仔細閱讀下列說明，以便使該儀器更好的為您服務！二、主要特點1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、可對JY82、JL82等各種常見檢漏繼電器進行試驗。3、可對檢漏保護是否可靠動作進行試驗。4、可對網路切斷電阻值進行校驗整定。5、可對JL82型檢漏繼電器動作電阻值進行整定。6、可對檢漏繼電器閉鎖保護進行試驗。7、內置數字毫秒計可對各種檢漏繼電器動作時間進行測定。8、內置大屏幕電阻表可直接對試驗電阻進行檢測。9、內置充電電池、一次充電可使用半年以上。10、鋁合金機箱，美觀大方

<中山>天正華意電氣設備有限公司 中山供應氣體密度繼電器校驗裝置的經銷商
