為了展現發電機特性綜合測試儀【智能變電站光數字測試儀】源頭廠家經驗豐富產品的優勢，我們呈現了制作的產品視頻。幾分鐘的沉浸，將讓您對這款產品有更深入的了解。

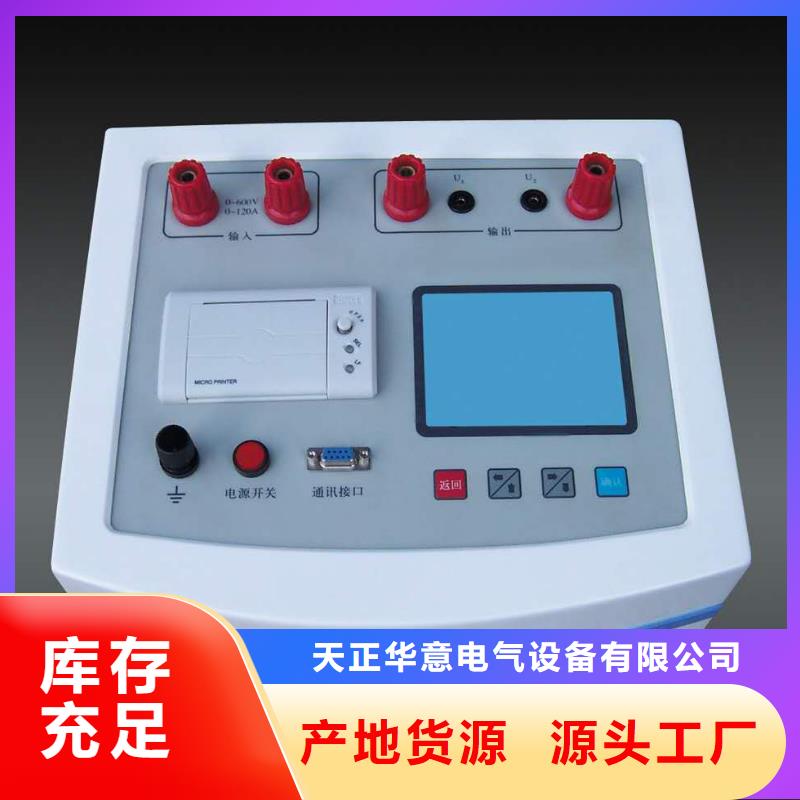

以下是:安徽宣城發電機特性綜合測試儀【智能變電站光數字測試儀】源頭廠家經驗豐富的圖文介紹
安徽宣城發電機特性綜合測試儀技術性能 1、12路信號的接入特性0∽150V交流電壓 3 組 （定子二次電壓）0∽750V交流電壓3 組 勵磁機定子二次電壓）0∽10mA交流電流3 組（定子二次電流經鉗式電流傳感器）0∽±75mV直流電壓2 組發電機轉子電流）0∽±1000V直流電壓1 組（發電機轉子電壓）2、精度：12路信號精度 0.5級 A/D采樣12位，速率125kHz3、響應時間：≤20ms4、2個USB接口：數據導出使用5、啟動方式：手動；自動6、電源：AC220±10％7、儀器外型：300×220×3008、儀器重量：5kg四、測試準備信號接入是在儀器的蓋板上。接線端子布局及定義如下圖①：發電機定子電壓接入端子。②：發電機定子電流和主勵磁機定子電流復用端子。該信號通過隨機提供的鉗式電流傳感器接入，不能將定子二次電流直接接入。③：主勵磁機定子電壓接入端子。④：發電機轉子電壓接入端子。⑤：發電機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。⑥：主勵磁機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。對于Uf、If、Ilf三個信號一定要注意正負方向。不用的直流參數通道用短路線短接。用鉗式電流傳感器卡在發電機（或主勵磁機）定子的二次電流接線上，按照不同相Ia、Ib 、Ic將鉗子的引線分別接在Ia、Ib、Ic信號接口上。儀器后面板上的接地端子通過連線接入系統地。五、建立（選擇）測試信息 在檢查完發電機、勵磁機信號線接入信號的相應通道中，并確保接線準確無誤后，接入鍵盤、鼠標，打開測試儀器的電源。在計算機桌面上用鼠標雙擊《發電機測試》，運行系統軟件，在測試界面的菜單欄中選擇選項→選擇機組，會出現以下畫面：
安徽宣城發電機特性綜合測試儀滅磁時間常數 對于發電機滅磁時間常數的計算，需要選擇試驗曲線起始點，即曲線上開始下降的那一點，用對話框中基點提示框中的箭頭來選取，同時觀察曲線上十字叉的走向和對話框中基點值的變化，系統會自動計算出起始點到0.368處的滅磁時間超調量δ 對于發電機零起、階躍試驗的分析計算，需要選擇試驗曲線起始點和穩定后的位置點，系統會自動給出超調量δ，調整時間t。對于10％階躍試驗，還要告訴系統具體試驗類型，如果是－10％階躍，則選取對話框中的負10％階躍。波動次數要求用戶根據波形的分析變化來填入，而非系統自動填入。對于系統給出的數據錄入功能，使用時要注意，對于同一機組同一次檢修后的不同試驗類型，在時間的輸入上要有間隔區別，那怕是分鐘上的區別也可以，防止不同試驗數據沖消。本系統還有數據編輯功能（數據編輯功能的使用是防止用戶在數據輸入時的疏忽，以備修改使用）、數據打印以及波形打印功能，其操作很方便，每一步都有相應提示，這里不再贅述。對于試驗參數的變比，如果是通過PT、CT 得到的二次量或通過直流分流器得到的75mV量，則在變比中填入一次量值，系統會自動得到變比值，如發電機定子電壓Uab一次到二次的PT標稱值為10500/100，則在變比中直接填入10500。如果是將直流勵磁機（發電機轉子）的電壓Uf直接接入，變比添1。如果是交流勵磁機定子電壓Uabf直接接入，則變比填100。
天正華意電氣設備(宣城市分公司)成立初期一直堅持“質量是天，是命”的生產理念，從 三相交直流功率源的生產，層層把關，嚴格篩選，確保 三相交直流功率源產品的高品質生產。公司深知，做產品要質量可靠、交貨及時、價格合理、服務周到，做企業要創造精品、服務社會，公司會堅持落實貫徹企業理念，竭誠與國內外朋友合作，共謀大業。
