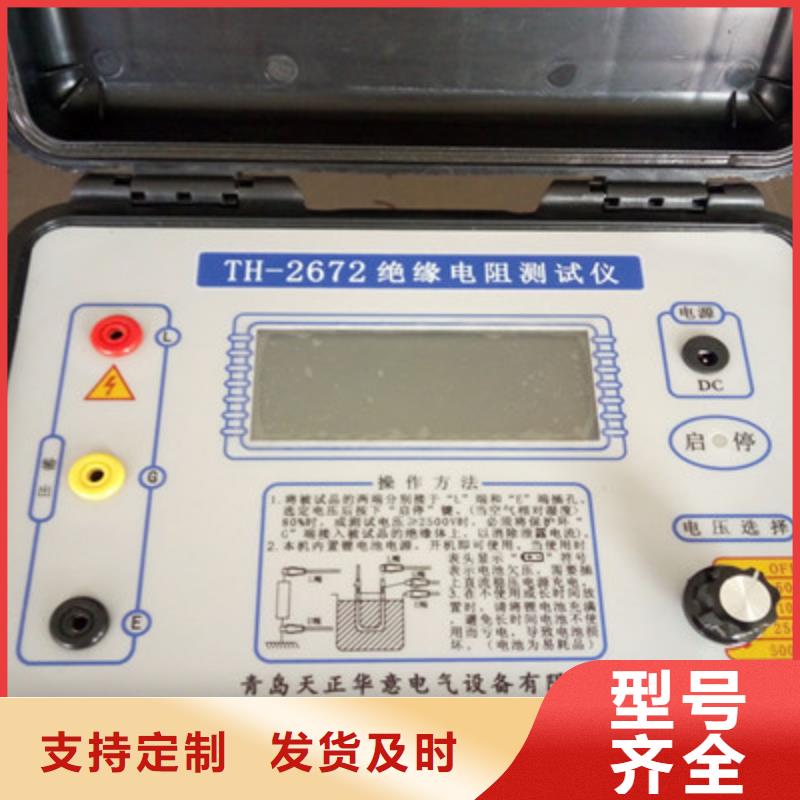

水內冷發電機絕緣測試儀使用說明1、測量步驟開啟電源開關“ON/OFF”，選擇所需電壓等級,開機默認為500V檔，選擇所需電壓檔位，對應指示燈亮，輕按一下高壓“啟停”鍵，高壓指示燈亮，LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。關閉高壓時只需再按一下高壓“啟停”鍵，關閉整機電源時按一下電源“ON/OFF”。注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正常現象。2、接線端子符號含義測量絕緣電阻時，線路“L”與被測物同大地絕緣的導電部分相接，接地“E”與被測物體外殼或接地部分相接，屏蔽“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接，以表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。五、注意事項1、存放保管本表時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。2、測物體為正常帶電體時，必須先斷開電源，然后測量，否則會危及人身設備！本表E、L端子之間開啟高壓后有較高的直流電壓，在進行測量操作時人體各部分不可觸及。3、本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流電時，優先使用交流電。4、當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。

水內冷發電機絕緣測試儀極化指數（PI）和吸收比（DAR）測試極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。將旋轉開關轉到檔，然后按VSEL鍵選擇要過行測試的電壓值。 按SET鍵設置相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，小數字不顯示任何東西的為絕緣電阻測量模式。接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下TEST測試鍵。LCD 顯示測量值，測量后顯示值固定不變后讀取吸收比或者極化指數值。7.4極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下?lián)舸?，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。極化指數參考判定值：極化指數 4以上 4～2 2.0～1.0 1.0以下判定 良好 要注意 不良吸收比參考判定值：吸收比 .4以上 1.25～1. 1.0以下判定 良好 不良8．背光控制開機后，按“ ”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。9．報警設置開機后，長按 鍵，開啟、關閉報警功能。長按“SET”鍵可以設置電阻報警值，通過按 鍵改變當前數字大小，再長按“SET”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍 符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，接地電阻報警設置值為9999MΩ。如
