止水銅片橫縫用于將壩體分為若干個獨立的壩段，止水銅片其作用是：減少溫度應力、適應地基不均勻變形和滿足施工要求，混凝土筑能力及溫度控制等。橫縫間距（即壩段寬度）一般為12-20米，也有用到24米的，主要取決于地基特性、河谷地形、溫度變化、結構布置和筑能力等。 　　作成豎直平面，不設鍵槽，縫內不灌漿，以便使各壩段獨立工作。根據地基及溫度變化情況，一般在壩段間預留1-2cm縫，如基巖良好，也可不留間隙，縫面不鑿毛，冬季壩體收時，橫縫張開，夏季橫縫擠緊，產生一定的壓應力。橫縫內需設止水。 　　　 　　《混凝土重力壩設計規范》（sdj21-78）規定：應采用兩道止水，中間設瀝青井；對于中低、壩可適當簡化。金屬止水一般采用不著10-1.6mm厚度的紫銅片，做成可伸縮的" "形，每側埋入混凝土的長度一般為20~25cm。 道止水至上游壩面的距離應有利于改善該部位的應力，一般為1~2m，縫間巾瀝青油氈。中壩的第三者一道止水應為銅片，其第二道或低壩的止水銅板在氣候溫和地區可用塑料，在寒冷地區可用橡膠。止水片的接長和安裝要注意保證施工質量。瀝青呈方形或圓形，其一側可用混凝土預制塊，預制塊長1~1.5m，厚5~10cm。方形瀝青井的尺寸常用20*20cm至30*30cm。井內灌注的填料由1號或3號 石油瀝青、水泥和石棉組成。井內設加熱設備（通常采用電加熱的方法，將鋼筋埋入井內，并以絕緣體固定），在井底設瀝青排出管，以便排出老化的瀝青，重填新料。 　　止水片及瀝青并應伸入基巖約30~50cm。對于非溢流壩段和橫縫設在閘墩中間的溢流壩段，止水片必須延伸到 水位以上，瀝青井則需直到壩頂。 　　在橫向聯合縫止水之后，宜設排水井。必要時還可設檢查井，井的斷面尺寸一般為1.2m*0.8m，井內設爬梯和休息平臺，并與檢查廊道相連通。 　　對設在溢流孔中間的橫縫、非溢流壩段下游 水位以下的縫隙間和穿越橫縫的廊道及孔洞周邊均需設止水片。

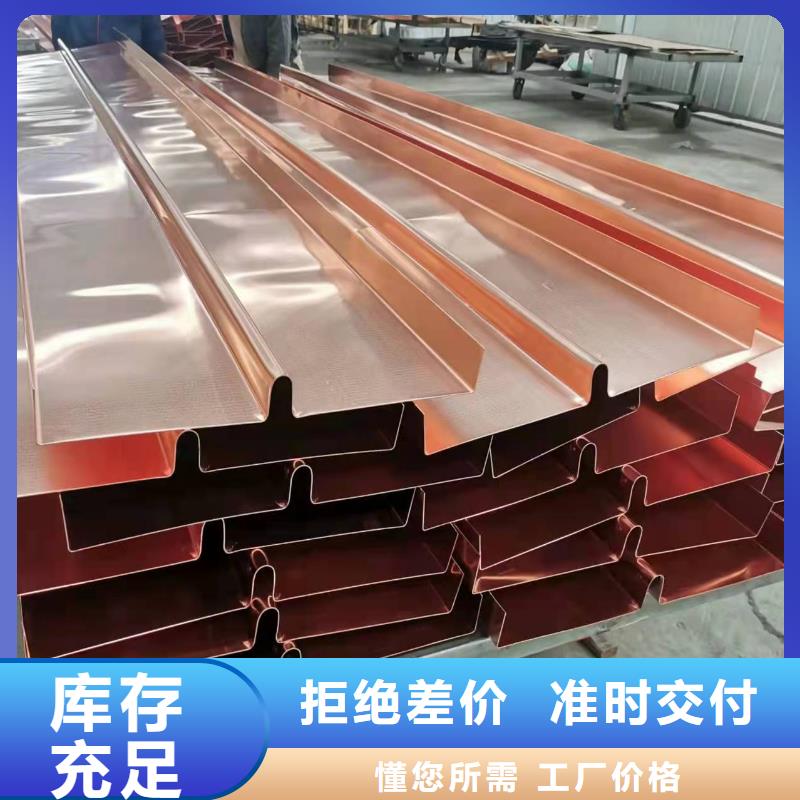

止水銅片的安裝和使用常識規范 核心提示：止水銅片止水銅片的主要制作材料是銅質，具有比較好的韌性和耐性，用作防水材料不但可以實現理想的防水效果，還能夠確保在長期的高強度使用下不會出現任何問題。 止水銅片的主要制作材料是銅質，具有比較好的韌性和耐性，用作防水材料不但可以實現理想的防水效果，還能夠確保在長期的高強度使用下不會出現任何問題。 一、止水銅片不應該放置在溫度很高或者陽光直射的地方，同理也是不可以放在潮濕處的，酸堿性、易燃易爆物更是要遠離。 二、在運輸和施工中，防止機械、鋼筋損傷紫銅止水片。 三、施工過程中，止水銅片必須可靠固定，避免在澆注混凝土時發生位移，保證止水帶在混凝土中的正確位置。 四、固定止水帶的方法有:利用附加鋼筋固定、專用卡具固定、鉛絲和模板固定等。如需穿孔時，只能選在止水帶的邊緣安裝區，不得損傷其他部位。 五、如果是需要大批量的采購，需要提前選擇好款型，確定要使用的尺寸，異型結構要有詳細的圖紙。出廠時盡量確保紫銅止水片可以連接一體。 六、若是需要在施工現場連接止水銅片，電加熱板硫化粘合、焊接等方式都是可以選擇的。
