湘潭接地導通測試儀現以被測短路接地線實例具體說明按鍵操作。導線長度 ：5.3米導線截面積：70 mm2選擇電流：30A按要求接好測試線，插上電源線，打開電源開關，等進入選擇界面后，按“選擇鍵”選擇30A電流，按“確認鍵”確認并進入導線長度修改，當按選擇鍵后位反顯示，按選擇鍵進行更改，每按一次“選擇鍵”該位數值增1（如果大于9時，顯示“.”再選擇變?yōu)椤?”繼續循環） ，當變?yōu)?之后，按“確認鍵”確認，第二位反顯，同樣的方法按“選擇鍵” 選擇，當變?yōu)椤?”后按“確認鍵”確認，第三位反顯。選擇“3”后按“確認鍵”確認，第四位反顯，選擇“0”后確認，第五位反顯，同樣選擇“0”后確認，此時變?yōu)槿糠达@，如果輸入不正確的，可按選擇鍵重新輸入，否則按確認鍵進入“線截面積”選項，按“選擇鍵”進行選擇，選中“70 mm2”后按確認鍵進入“測試”選項，按確認鍵儀器開始測試，出現如下圖界面：正在充電請稍候…圖四電流達到設定值并且穩定后，屏幕顯示如圖五。I＝30.00A正在測試請稍候…圖五幾秒鐘后，屏幕顯示測試結果，如圖六。I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖六屏幕中各項代表的含義：I：儀器實際輸出電流值為30.02A；RL：被測導線為5.3米的總阻值。Rv: 被測導線平均每米電阻值。Ro：截面積為70m㎡的被測導線平均每米參考阻值。當Rv≤Ro：可以判斷出所測導線符合要求，產品合格，否則產品不合格，本判斷結果只能針對部分銅質材料接地線，不能全部以此做為判斷依據。

湘潭接地導通測試儀測試操作步驟1）首先檢查用于試驗的電流線、電壓線和地網線是否有斷路現象（可以用萬用表測量），地樁上的鐵銹是否干凈，其埋進深度是否合適（＞0.5米），同時檢查測試線與地樁的連接是否導通，如未導通，請?zhí)幚砗笾匦逻B接。2）電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的3—5倍。3）電流測試線和電壓測試線按規定的長度將一端與儀器相接后平行放出。另一端分別接在兩支地樁上（如圖2所示）。4）將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。5）檢查連線無誤后，給儀器接上AC220V/50HZ電源，對儀器進行通電。6）按測量鍵，開始測量7）儀器顯示測試結束后，記錄測試數據。8）關掉儀器電源后，拆除連線，測試過程結束。3．儀器操作說明：1）打開電源開關，計算機進行自檢，液晶屏顯示中文主菜單如圖3所示。2）按 鍵可移動光標至各菜單項，并循環指示。被選中項反白字體顯示。選擇鍵的流程見圖4所示。3）在光標當前所示項目，按▲鍵鍵可進行該項菜單的變更，并循環指示，流程見圖5所示。4）將菜單變更至與測試要求相對應后即可按選擇鍵進行下個項目的選擇。 測試：打開高壓允許開關，當光標在測試項目上時，按確認鍵大約5秒鐘開始測試。測試過程中顯示的畫面如圖6（地網，變頻）所示，當下面的進程到時候測試完畢，然后顯示測量結果見圖7所示，此時光標指示打印機圖標，按確認鍵打印報告。

<湘潭>天正華意電氣設備有限公司 接地引下線導通測試儀 湘潭

湘潭接地導通測試儀在測試界面再按“確認”鍵，儀器自動輸出已設置幅值電流，對試品進行測試，見圖5。實測電流：10.1A干擾電壓：0.20V電阻：6.9540mΩ測試完成，F(xiàn)1打印圖6測試中界面5）測試數據的讀取與打印實測電流：10.1A干擾電壓：0.20V電阻：6.9540mΩ測試完成，F(xiàn)1打印圖7 測試結果界面測試完成，屏幕會顯示測試結果，，此時按下F1，儀器自帶的微型打印機即可打印測試結果。5配置清單序號儀器配件名稱數量1測試主機TH-10A1臺250米專用測試鉗線（含線盤）1套3參考點10米測試鉗線1條4電源充電器1只5使用說明書1本6合格證1份6 儀器維護☆儀器使用時應注意防潮防水，以免降低儀器絕緣強度發生故障。☆充電只可使用附帶的專用電源充電器充電☆使用時請勿將儀器放置在不穩定的架子或桌子上，避免摔落損壞☆勿將儀器置于過熱、過濕的環境存放☆勿使用液體或氣體清潔劑清潔儀器，可使用干燥布料清潔☆儀器應存貯在溫度-10℃～＋50℃，相對濕度 ≤80％的環境中☆如長期不用，請充滿電并每隔1~2個月充一次電☆使用前如顯示屏幕低電請先充電，充滿后再使用.單位名稱：青島天正華意電氣設備有限公司

<湘潭>天正華意電氣設備有限公司 接地引下線導通測試儀 湘潭
接地引下線導通測試儀 湘潭 <湘潭>天正華意電氣設備有限公司

湘潭接地導通測試儀．?dāng)?shù)據鎖定/存儲開機或測量完成后，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為20.2mΩ，短按“MEM”顯示存儲為第4組數據。9．?dāng)?shù)據查閱/刪除開機或測量完成后，長按“MEM”鍵(超過3秒)進入數據查閱，存儲數據界面和存儲數據組號對應的界面交替閃爍。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據，一直按住“ ”或“ ”鍵以步進值為5選擇查閱數組號，再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，8為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，按“SET”鍵進入數據刪除，按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態，選“yES”再按“SET”鍵刪除所存數據，刪除后顯示如下圖。10．?dāng)?shù)據上傳連接好電腦與儀表的USB通訊線，儀表開機，運行監控軟件，若USB連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。監控軟件具有在線實時監

湘潭接地導通測試儀結構1. U盤插口2. 打印機3. RS232接口4. U＋接線柱5. I＋接線柱6. 30A保險絲（輸出電路保護）7. I-接線柱8. U-接線柱9. 接地端10. 充電接口11. 220V市電輸入接口12. 3A保險絲（市電輸入保護）13. 220V市電輸入開關14. 液晶屏15. 打印鍵16. 返回鍵17. 上、下、左、右、確定鍵18. TEST鍵（測試鍵）19. 開關機鍵四. 操作1. 操作使用本儀表時，必須在氣候條件良好的情況下進行，在雨、雪、霧、空氣濕度較大的情況下禁止使用，以免發生危險。本儀表必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則。用戶應及時為儀器充電（至少每2個月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。（1）開關機由儀器內置電池供電時：按“”鍵0.5秒開機，進入測試模式，再長按0.5秒“”鍵關機。若此時接上220V市電并閉合市電開關，儀表將自動切換為220V供電。由外接220V市電供電時：打開AC 220V/2A插座上的紅色市電輸入開關，市電輸入開關燈亮后，再按“”鍵0.5秒開機。在使用220V供電時，若突然斷電，

<湘潭>天正華意電氣設備有限公司

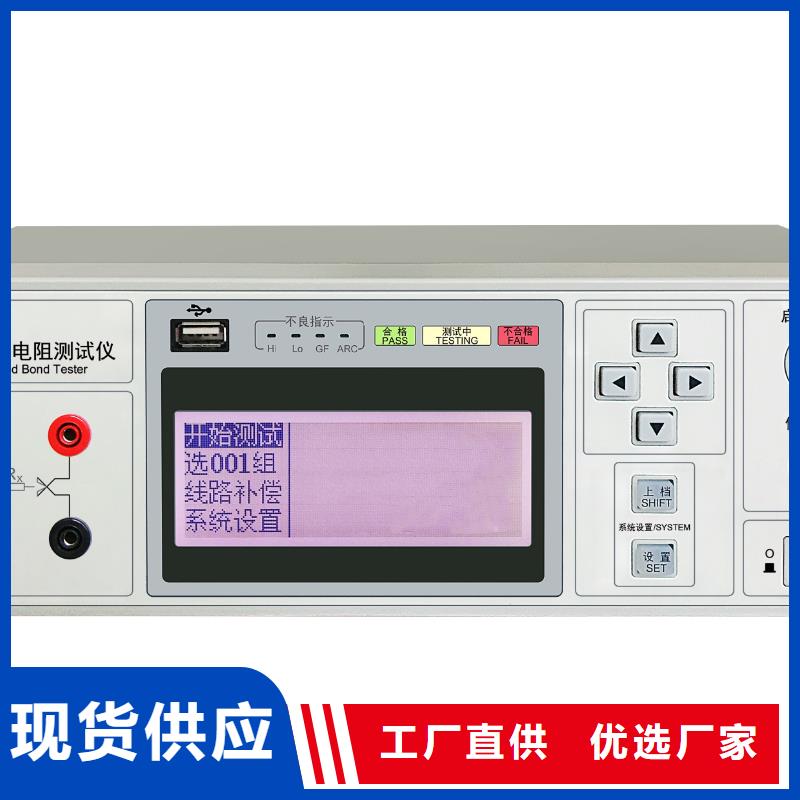

湘潭接地導通測試儀 接地引下線導通電阻測試儀又名地網導通電阻測試儀、導通電阻測試儀等。接地引下線導通電阻測試儀是測量各種電氣設備與地網地極間的連接導體的電阻的專用儀表。電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障，依據電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率不大于1mΩ，準確度不低于1.0級。本儀表采用精密四線法以及大電流原理測試，結果準確可靠，且其各項技術指標均達到或優于相關標準要求。儀表也可以測量感性線圈直流電阻，斷路器、開關、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻，建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象的)金屬構件之間聯結質量等。其中感性線圈直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目。儀表廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。

<湘潭>天正華意電氣設備有限公司 接地引下線導通測試儀 湘潭
接地引下線導通測試儀 湘潭 <湘潭>天正華意電氣設備有限公司

湘潭接地導通測試儀在電力系統中，攜帶型短路接地線及個人保護接地線對防止用電設備、線路突然來電和感應電壓、放盡剩余電荷起到至關重要的作用。為防止不合格接地線進入電力系統，我公司根據《攜帶型短路接地線技術標準》和電力公司發布、實施的《電力工器具性實驗規程》的規定，研制了“接地線成組電阻測試儀”，為電力系統完成必要的產品性實驗提供服務。二、功能特點1．整機由高速單片機控制，自動化程度高，操作簡便。 2．儀器采用全新電源技術，輸出電流穩定，輸出電壓高，測量速度快，量程范圍寬，適合各種攜帶型短路接地線及個人保護接地線的試驗使用。3．儀器自帶時鐘，萬年歷，可保存20組測試數據，方便客戶隨時查詢。4．保護功能完善，內部電源過熱后自動保護，有效防止損壞電源，同時帶有電壓線反接提示功能，防止測試線接反時造成測試數據的不準確。5．儀器采用128X64點陣液晶屏，全部操作中文顯示，方便客戶的使用。6．儀器自帶熱敏打印機，可將測試數據實時打印。

湘潭接地導通測試儀固件升級在需要升級固件時，用戶將廠家提供的固件拷貝進入U盤指定目錄內，插入儀表USB接口處，按“”返回鍵進入主菜單界面；按“”或“”鍵移動光標至“系統設置”項，按“”鍵進入系統設置界面；按“”或“”鍵移動光標至“固件升級”項，若U盤已插入將彈出固件是否升級對話框，按“”或“”鍵移動光標選擇“是”即開始升級，選擇否則不升級，若U盤內沒有正確的固件，則提示“未找到固件”軟件升級大約需要10秒鐘時間，升級成功后儀表提示關機，再重啟儀表后即可完成升級。注：升級過程中請勿關機，否則易造成寫入失敗導致無法再開機。（11）藍牙連接開啟藍牙，連接儀表即可使用專用APP進行各類數據處理及共享，具有上傳現場圖片、上傳測試數據、生成測試報告、生成數據曲線、測試設備分享、數據多人同時查看等功能。2. 測試測試前檢查被測試品是否斷電，如有通電，請將其開路并放電完成后再進行測試。拆線前，一定要等放電結束后，報警聲停止，關斷電源后，再進行拆線。選擇電流時要參考技術規格欄內量程，不要超過量程和欠量程使用。超量程使用時，由于電流達不到預設值，即使強行繼續測試結果穩定性太差。欠量程時，電流太小，對測試結果有影響。當出現此兩種狀態時要確認量程，選擇合適的量程進行測試。

<湘潭>天正華意電氣設備有限公司 接地引下線導通測試儀 湘潭 <湘潭>天正華意電氣設備有限公司

湘潭接地導通測試儀技術規格功能接地引下線導通電阻測試儀、地網導通電阻測試儀、導通電阻測試儀、等電位連接電阻測試、微歐計、變壓器繞線電阻測試電源內置：22.2V 5.2Ah可充鋰電池；外接：AC 220V/2A 50Hz/60Hz測試方式四線法充電器25.2V/3A充電器顯示模式5.6寸LCD彩屏，640dots×480dots，顯示域116mm×88mm測試接口I＋（電流正）、I-（電流負）、U＋（電壓正）、U-（電壓負）輸出電流10A、5A、1A、400mA、200mA、40mA、＜5mA量程500μΩ~1.5Ω（恒流 10A檔 ）1mΩ~4Ω （恒流 5A檔）5mΩ~20Ω （恒流 1A檔）0.1Ω~50Ω （恒流 400mA檔）0.2Ω~100Ω （恒流 200mA檔）1Ω~500Ω （恒流 40mA檔）1Ω~1MΩ（恒壓，＜5mA）分辨率0.1μΩ測試精度恒流檔：0.2％±5dgt恒壓檔：2％±5dgt(23℃±5℃，80％RH以下)超量程提示--OL--放電提示測試結束后蜂鳴器響代表正在放電，放電完成后蜂鳴器停止響打印 機儀器面板嵌有打印機，按打印鍵打印測試結果數據存儲測試完成后數據自動保存，循環保存，多可存9999組數據儀表尺寸約320mm×275mm×145mm外包裝尺寸約632mm×397mm×373mm質 量儀表：約5.5kg 總質量：約21.8kg（含測試線及包裝）工具箱拉桿鋁箱，帶滾輪，尺寸：320mm×275mm×145mm測試線50米紅色帶線盤測試線7.2kg，10米黑色測試線檔位恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒壓：＜5mA同時具有Auto自動換檔輸出功率150W數據刪除在數據查閱欄可選刪除當前數據或者刪除全部數據數據查閱數據查閱欄按上下鍵翻閱所存數據固件升級用戶可通過U盤對儀表固件進行升級自動關機在使用電池供電時，開機無操作約十分鐘后自動關機電池電壓儀表右上角有電池電量指示，當顯示符號“”時，代表電池電量耗盡，儀表將自動關機

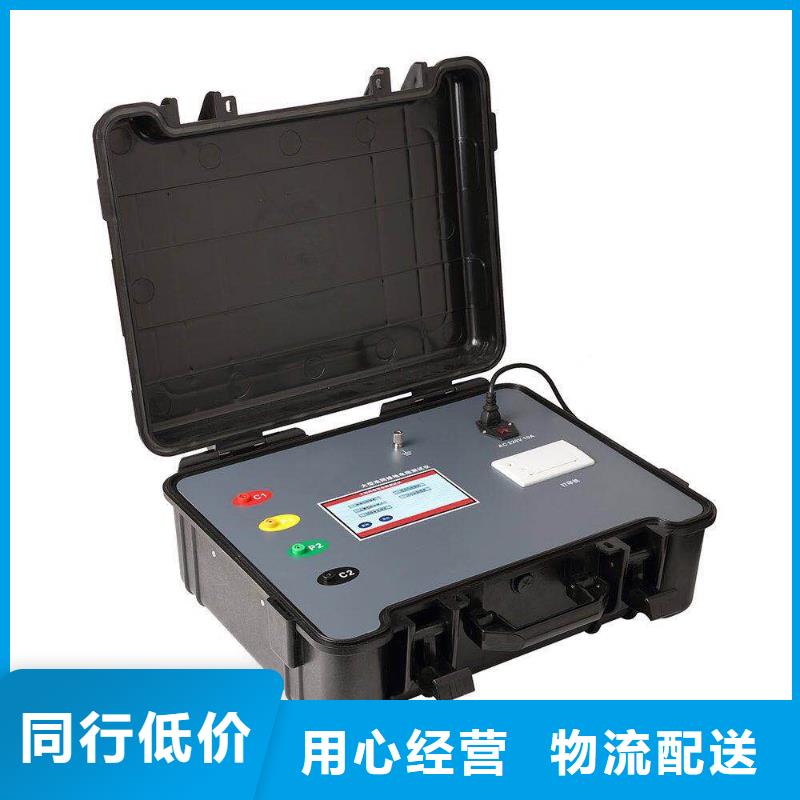

湘潭接地導通測試儀功能特點1) 抗干擾能力強：采用軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠，重復性好。2) 特殊電源設計：儀器直流開路電壓高，阻斷工頻干擾電壓能力強，阻斷工頻干擾電壓至50V波峰值，并可同時測量現場工頻干擾電壓幅值。3) 電阻溫度換算功能：方便不同溫度條件下的測試數據對比，判斷接地網出現銹蝕、斷裂等變化狀況。4) 便攜式設計：儀器自帶高能鋰電池充電電池組，連續工作時間長達8小時，體積小、重量輕，攜帶方便。5) 全中文菜單：操作簡單，直接顯示出測量結果是否滿足要求，可記錄/存儲/打印所有的測量數據，且自帶微型打印機可現場打印測量結果。3 技術參數1) 測試電流及開路電壓：可達到10A/25V。2) 測量方式及電流輸出：自動--程序自動加載測試電流手動--選檔DC 1A、2A、5A、10A3) 儀器抵抗工頻干擾電壓能力：儀器選擇“有干擾”測量方式時，測試端可抵御工頻感應電壓范圍5~50V。4) 電阻測試范圍及準確度：測試電流被測導通阻值范圍準確度無干擾有干擾1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作環境：溫度-20～50℃ 濕度≤90％RH6) 儲存環境：溫度-30～60℃ 濕度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用說明圖1 面板1—儀器外箱：高強度ABS密封箱； 2—打印機：測試數據的即時打印3—接地端子：儀器外殼地； 4—C1端子：儀器電流輸出＋； 5—P1端子：儀器電壓輸入＋； 6—P2端子：儀器電壓輸入-； 7—C2端子：儀器電流輸出-； 8—充電接口：用于儀器電池充電；9—工作開關：工作電源開關；10—按鍵：儀器操作功能按鍵；11—液晶屏：儀器工作與測試過程動態顯示；

<湘潭>天正華意電氣設備有限公司 接地引下線導通測試儀 湘潭

湘潭接地導通測試儀、保護功能完善，性能更可靠。4、響應速度快，自動刷新數據。5、采用立式機箱結構，結構牢固，便于現場使用。6、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。7、點陣式液晶，中文菜單。8、熱敏打印機，高速、靜音，打印輸出測試結果。四、技術指標1、輸出電流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A檔）100μΩ～1Ω （20A檔）500μΩ～2Ω （10A檔）1mΩ～4Ω（5A檔）2mΩ～8Ω (2.5A檔）3、準確度：0.2％4、分辨率：0.1μΩ5、工作溫度：-10～40℃6、環境濕度：≤80％RH，無結露7、工作電源：AC220V±10％，50HZ±1HZ五、系統介紹儀器面板見圖一 1、顯示屏：128×32點陣液晶顯示器，中文操作。2、電流表頭：指示輸出電流。3、輝度調整：可調整顯示字符的對比度。4、打印機：打印測量電阻值結果。5、按鍵：執行儀器各種操作：復位：任何時刻按下復位鍵整機回到初始界面，切斷輸出電流。選擇/打印：選擇輸出電流，顯示測量數據后，按此鍵1-2秒可打印電阻值。確認：選定電流后按此鍵，儀器進行測試，顯示電阻值后，按此鍵1-2秒可重新測試，加快數據的穩定。6、電源～220V： AC220V電源插座（帶保險）及儀器電源開關。7、 ： 接地柱，為整機外殼接地用，屬保護地。8、接線柱：I＋、I-：輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V-：采樣電壓接線柱，V＋為電壓線正端，V-為電壓線負端。

<湘潭>天正華意電氣設備有限公司 接地引下線導通測試儀 湘潭
<湘潭>天正華意電氣設備有限公司

湘潭接地導通測試儀結構1. U盤插口2. 打印機3. RS232接口4. U＋接線柱5. I＋接線柱6. 30A保險絲（輸出電路保護）7. I-接線柱8. U-接線柱9. 接地端10. 充電接口11. 220V市電輸入接口12. 3A保險絲（市電輸入保護）13. 220V市電輸入開關14. 液晶屏15. 打印鍵16. 返回鍵17. 上、下、左、右、確定鍵18. TEST鍵（測試鍵）19. 開關機鍵四. 操作1. 操作使用本儀表時，必須在氣候條件良好的情況下進行，在雨、雪、霧、空氣濕度較大的情況下禁止使用，以免發生危險。本儀表必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則。用戶應及時為儀器充電（至少每2個月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。（1）開關機由儀器內置電池供電時：按“”鍵0.5秒開機，進入測試模式，再長按0.5秒“”鍵關機。若此時接上220V市電并閉合市電開關，儀表將自動切換為220V供電。由外接220V市電供電時：打開AC 220V/2A插座上的紅色市電輸入開關，市電輸入開關燈亮后，再按“”鍵0.5秒開機。在使用220V供電時，若突然斷電，

接地引下線導通測試儀 湘潭

湘潭接地導通測試儀功能特點1) 抗干擾能力強：采用軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠，重復性好。2) 特殊電源設計：儀器直流開路電壓高，阻斷工頻干擾電壓能力強，阻斷工頻干擾電壓至50V波峰值，并可同時測量現場工頻干擾電壓幅值。3) 電阻溫度換算功能：方便不同溫度條件下的測試數據對比，判斷接地網出現銹蝕、斷裂等變化狀況。4) 便攜式設計：儀器自帶高能鋰電池充電電池組，連續工作時間長達8小時，體積小、重量輕，攜帶方便。5) 全中文菜單：操作簡單，直接顯示出測量結果是否滿足要求，可記錄/存儲/打印所有的測量數據，且自帶微型打印機可現場打印測量結果。3 技術參數1) 測試電流及開路電壓：可達到10A/25V。2) 測量方式及電流輸出：自動--程序自動加載測試電流手動--選檔DC 1A、2A、5A、10A3) 儀器抵抗工頻干擾電壓能力：儀器選擇“有干擾”測量方式時，測試端可抵御工頻感應電壓范圍5~50V。4) 電阻測試范圍及準確度：測試電流被測導通阻值范圍準確度無干擾有干擾1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作環境：溫度-20～50℃ 濕度≤90％RH6) 儲存環境：溫度-30～60℃ 濕度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用說明圖1 面板1—儀器外箱：高強度ABS密封箱； 2—打印機：測試數據的即時打印3—接地端子：儀器外殼地； 4—C1端子：儀器電流輸出＋； 5—P1端子：儀器電壓輸入＋； 6—P2端子：儀器電壓輸入-； 7—C2端子：儀器電流輸出-； 8—充電接口：用于儀器電池充電；9—工作開關：工作電源開關；10—按鍵：儀器操作功能按鍵；11—液晶屏：儀器工作與測試過程動態顯示；

<湘潭>天正華意電氣設備有限公司 接地引下線導通測試儀 湘潭

湘潭接地導通測試儀設置完成后，長按“”鍵開始測試。單次測試模式下，測試開始時，顯示“充電中…”，充電至指定電流值時開始測試，顯示“正在測試…”，在測試完成后顯示測試的電阻值，若被測試電阻超量程上限時顯示“--OL--”。連續測試模式下，長按“”開始測試，此模式下儀器實時顯示測量的電阻值和電流值，等待顯示的電阻值穩定之后，短按“”可停止測試并保存數據。若接線不良，則顯示“接線不良”提示。在測試電感較大的電阻時（例如變壓器繞組），測試完成后會有蜂鳴響提示，表示正在放電，注意需在放電完成后方可進行下一次測試。測試過程中若需中斷測試，可短按“”鍵中斷，儀表會停止測試并立即開始放電，等待放電結束即可開始下一次測試。（儀表在測試普通電阻時沒有蜂鳴器放電提示，用戶只需在有示值顯示后5秒左右再測試即可。）（3）自檢用戶可用隨儀器配備的自檢電阻進行儀器自檢測試，若儀表測試的電阻阻值與標準電阻阻值誤差在0.1％范圍內即表示儀表直流電阻測試功能正常。（4）儀器的保護措施為了保護操作人員和儀器設備的，本儀表具備輸入過流保護，輸出過流保護，儀器高溫保護，測試負載放電保護，電池電量低等幾種保護措施。五. 電池管理長時間不使用儀表時，請每2個月給電池充電一次。電池電量低時，請及時充電。電池過充或過放均會損壞電池。必須使用標配的充電器充電。1．電池出現無格指示代表電池電量幾乎耗盡，顯示“”符號，儀表將自動關機。此時請盡快使用充電器充電，以維護電池，若電池過度放電有可能造成電池性損壞。2．按“”鍵0.5秒檢查儀表能否正常開機，若仍不能開機，請聯系廠家處理。3．若需更換電池，請聯系廠家處理。六. 裝箱單儀器1臺測試線（黑色線長10米；紅色線長50米）2條（紅、黑各1條）自檢電阻1個電源線1條打印紙1卷充電器1個（25.2V 3A）附件工具箱1個保險絲4個（3A、30A各2個）接地線1條RS232數據線1條用戶手冊/保修卡/合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。
