香港sf6氣體密度繼電器檢測裝置解決方案

香港瓦斯繼電器校驗儀、操作指南5.1 首次使用該校驗臺請先往油槽中加滿25＃變壓器油。5.2 瓦斯繼電器安裝5.2.1 將瓦斯繼電器放于繼電器升降臺上，調節升降臺的高度伸縮管的長度，至繼電器與校驗臺口徑對中，按動液壓前進鍵，使得瓦斯繼電器密封緊固。5.2.2 將2氣管（圖一）與瓦斯繼電器排氣孔相連。5.2.3 校驗臺四根線從前至后依次與繼電器1、2、3、4（5）接線柱相連。5.2.4 將校驗臺氣管與空壓機相連，測試開始時就將空壓機打開。5.2.5該校驗臺自身口徑為Ф80，但同時配有Ф25、Ф50口徑轉接器，若需測試QJ-25、 QJ50型繼電器，只需安裝前加裝口徑轉接器。注：安裝時對接處請加密封墊，以防止漏油確保測試準確！5.3 操作步驟5.3.1 打開總電源，按下啟動，等待進入電腦界面。5.3.2 打開瓦斯（氣體）繼電器校驗臺圖標，等待進入操作界面，如圖三。圖三5.3.2 點擊系統初始化，進行瓦斯除氣、管路除氣操作.瓦斯除氣：排除瓦斯繼電器中的氣體。管路除氣：排除管路中的氣體。5.3.3 輕瓦斯實驗輕瓦斯實驗前進行輕瓦斯初始化輕瓦斯初始化完成后點擊排氣結束進行輕瓦斯測試輕瓦斯測試開始前選擇測試次數，選定后點擊輕瓦斯測試開始直至測試完成。完成后選擇測試結果是否符合標準。5.3.4 重瓦斯測試重瓦斯實驗前進行重瓦斯初始化重瓦斯初始化完成后點擊排氣結束進行重瓦斯測試重瓦斯測試開始前可選擇測試次數和瓦斯繼電器口徑，選定后點擊重瓦斯測試開始直至測試完成。完成后選擇測試結果是否符合標準。

<香港>天正華意電氣設備有限公司

香港瓦斯繼電器校驗儀 原理框圖和系統組成三、儀表面板如下圖所示：圖2. 開機界面圖3.設置和測試界面1.壓力測試：可對壓力釋放閥的開啟、關閉壓力進行設置并啟動測試。2.密封試驗：對壓力釋放閥密封時間、壓力值進行設定并測試。3.數據保存：可對測試結果保存。4.數據打印：對測試結果進行打印。四、技術指標1.工作環境溫度：-10℃～＋40℃2.主機工作電壓：AC220V 50Hz3.空壓機工作電壓：AC220V 50Hz4.整機功率： 1300W5.空壓機功率： 550 W6.壓力檢測范圍：0～150KPa7.測 量 口 徑 : Φ25-Φ130 mm 8.壓力顯示分辨率：0.1K9. 密封性能試驗: 0-100 Kpa10. 夾緊方式 ：液壓電動夾緊11.穩壓儲氣罐 ：200L-250L12.儲氣罐強度：0.8 Mpa13.靜音空壓機：15L-20L14.進氣增量 ：25kpa/s-40kpa/s15.精度等級：1.0級16.顯示方式：15寸彩色液晶屏17.試驗介質：壓力釋放閥試驗介質為空氣18.存儲容量：可無限存儲多組校驗數據19.具有壓力上升曲線試驗中，同步顯示壓力上升過程曲線20.具有開啟時間曲線試驗中，軟件同步顯示開啟時間曲線21.主機國際防水防塵等級：不低于IP5422.主機尺寸1400＊700＊1320mm23.總重量：150KG試驗準備階段：1.將和壓力釋放閥配套的法蘭盤安裝在壓力罐工作臺上，法蘭盤上有密封圈，保證法蘭盤密封良好，將壓力釋放閥放在法蘭盤上，用配套的螺栓固定，一定要保證密封良好。

香港sf6氣體密度繼電器檢測裝置解決方案 <香港>天正華意電氣設備有限公司
<香港>天正華意電氣設備有限公司

香港瓦斯繼電器校驗儀 將壓力釋放閥信號線接至校驗裝置信號接線柱。測試項目1.開啟、關閉壓力試驗，測試過程如下：1開啟壓力：首先查看壓力釋放閥上銘牌，標稱值設置上低于開啟壓力值，如銘牌上標注開啟壓力是80KPa建議標稱值設為70KPa步進值設為0.5KPa，步進值設的比較大，測試速度會快一些，測試精度會差一些。當知道壓力釋放閥的開啟壓力值時，設置標稱值時可以設置時盡量大一點，步進值盡量小一點。舉例：銘牌上標注開啟壓力是80KPa標稱值設為75KPa步進值設為0.2KPa，這樣測試速度更快，精度更高。設置完成后，點擊“壓力測試”，測試就可以進行。2測試次數：可以按照設置的次數，多次測試。3.關閉壓力：開啟壓力測試完畢，設備自動轉為關閉壓力測試，無需人工干預。4密封試驗：設置密封試驗壓力值，密封試驗時間，點擊“密封試驗”。測試時間到，出現密封性能選項，人工選項，“合格”還是“不合格”。5.數據保存：測試完畢，點擊“數據保存”，測試結果，在開機界面可以查詢。6.數據打印：測試完畢，點擊“數據打印”，打印測試結果。設備注意事項：1.新的，未使用的壓力釋放閥測試是一定要仔細檢查，壓力釋放閥頂部的凸起物是否被綁定，如果被綁定一定要拆開，凸起物是否靈活。2.如壓力釋放閥損壞，測試壓力值超過其額定開啟壓力值，而壓力釋放閥不動作，打氣泵還在不停打氣，壓力值在不斷升高，有兩個地方可以查看，一個是液晶屏上的壓力值，一個是壓力釋放閥旁的指針壓力表。這時需要人工干預，一種方法是：將兩根信號線短接，讓打氣泵停止打氣，中斷測試。另一種方法，直接按停止鍵，停止測試。檢查壓力釋放閥。3.測試完畢，拆卸壓力釋放閥時，一定要按“釋壓”鍵，把氣放完，留心機內當前壓力為零時，才能拆卸壓力釋放閥。六、注意事項請用戶嚴格按照本說明書操作，嚴禁違規或野蠻操作。1.產品貯存中應注意防潮、防火。2.本說明書中圖示及說明可能與實物有細微差別，請以實物為準。3.非本公司維修人員或授權維修人員不得擅自維修！4.未經本公司許可擅自拆機維修，保修自動失效！

香港瓦斯繼電器校驗儀前言本產品是高精度儀器，儀器關鍵器件全部采用精密進口件，通過高精度壓力傳感器及高精度A/D、D/A轉換器，結合高性能32位ARM單片機和TI公司的高速信號處理芯片，能自動完成對密度繼電器的校驗，能準確測量信號動作時當前溫度下的壓力值并自動完成任意環境溫度至20℃時的標準壓力換算，能自動打印試驗數據并自動存儲以備查閱，整個過程不須人工干預，并自動識別測試過程中的故障，體現了儀器“智能型”的特點。儀器具有高精度，高穩定性，高可靠性的特點。二、概述 1、進行密度繼電器校驗的必要性:SF6開關是電力系統廣泛使用的高壓電器，SF6開關的可靠運行已成為供用電部門關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。

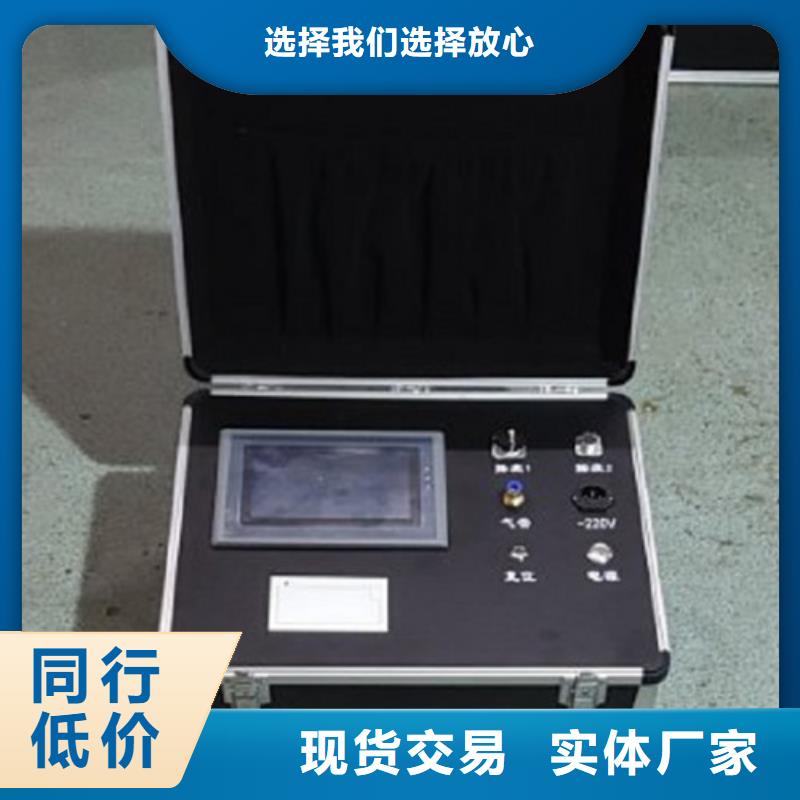

香港瓦斯繼電器校驗儀指南尊敬的用戶，感謝您選用我們的產品。為便于儀器能正常使用，請先閱讀下列說明：1.請遵守儀器和說明書上標示各種警告及說明事項；2.做完實驗后，請關閉[實驗]開關和總電源開關；清潔儀器時，請關閉總電源開關，拔下電源插頭；3.請使用說明書指定的電源電壓為儀器供電；4.對提供的電源插座應有可靠的接地或用導線把測控箱的接地口可靠接地；5.機內有高壓、變壓器油。切勿講任何物體插入儀器內，避免導致點擊、短路或火災；6.請?jiān)诳炊菊f(shuō)明書后才使用儀器；7.請妥善保存本說明書，以便隨時查閱；注意：發生下列情形時，請關閉電源和拔下電源插頭，并與維修人員聯系，我們將及時地幫助您解決問題。1）儀器遭受雨淋；2）雖按正確方法使用，但儀器仍無法正常工作；3）曾進行不正確的調整；4）本產品跌落或損壞；便攜式產品特點TH-206型便攜式產品外觀設計體積小、功率低、使用方便、操作簡單。采用了合理的檢測原理和先進的設計技術，使得本產品在保持了小巧、緊湊、使用方便的特性基礎上，具有很高的測量精度和更強的檢測功能，同時可靠性更高。1.1本產品中增加了被試件的型號管理系統，使儀器在檢測過程中對應不同的被試件動作特性，有對應的檢測曲線，從而使精度符合國內外標準校驗臺檢驗的要求。

<香港>天正華意電氣設備有限公司 香港sf6氣體密度繼電器檢測裝置解決方案

香港瓦斯繼電器校驗儀 感謝您使用本公司 TH-SF6密度繼電器校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您正確使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電， 您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。·請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

<香港>天正華意電氣設備有限公司
香港sf6氣體密度繼電器檢測裝置解決方案

香港瓦斯繼電器校驗儀儀器維護及維修8.1 儀器的維護8.1.1本儀器為機電一體化的精密儀器，在日常使用中應妥加維護，使儀器保持良好的工作狀態；8.1.2顯示屏的清潔：可使用溫和的清潔劑輕輕擦拭儀器表面污垢。請勿使用尖銳及粗糙的物體劃傷儀器表面，以避免儀器表面受損后氧化；8.1.3儀器長時間擺放后，再次使用時需要檢查油位開關是否可靠，方法如下:控制箱處于手控狀態，豎直繼電氣檢測臺，點擊觸摸顯示屏（3）開啟（流速閥），后點擊觸摸顯示屏開啟（進氣閥），使變壓器油上升至油位計中心平面，此時油位計指示燈亮；點擊觸摸顯示屏開啟（排氣閥），式變壓器油下降低于油位計中心平面，此時油位計指示燈滅。至此油位開關工作正常。否則，應調整油位開關上的微調螺釘并重復上述操作步驟至油位開關工作正常。8.1.4使用壓力釋放閥檢驗裝置時應檢查大、小法蘭盤與螺柱之間的密封是否可靠，方法如下：檢查大、小法蘭盤與螺柱之間的密封圈是否有老化、破損現象，如有則進行更換。8.1.5儀器應避免水及其他液體滲入內部，控制箱面板需不免油污，避免跌落或強烈震動，存放于干燥地方。8.1.6試驗結束后，切斷電源并清潔儀器表面。8.2 儀器的維修8.2.1我公司長期提供優質的售后服務及技術支持。公司的地址、聯系方式等請參見說明書封面。8.2.2儀器出廠時經過嚴格的性能檢查，如在使用中發現儀器工作不正常，請與我公司聯系。簡單故障可在電話或傳真中引導解決；解決不了，請返回我公司進行維修。用戶在沒有征得廠家同意的情況下，請不要自行開箱維修、改造，否則因處置不當導致儀器各項功能不正常或損壞，由此所產生的后果用戶自行承擔。

<香港>天正華意電氣設備有限公司
<香港>天正華意電氣設備有限公司 香港sf6氣體密度繼電器檢測裝置解決方案

香港瓦斯繼電器校驗儀采用單通道管路校驗技術，但同時配有適配于不同型號的口徑轉接器，校驗時可選取相應口徑的轉接器，具有測試速度快、精度高、數據準確、重復性好等特點；3）可對瓦斯（氣體）繼電器流速值、容積值及密封性能的自動檢測和校驗，各測試項目可分別獨立完成，互不影響，同時可將測試結果進行保存和打印；4）采用計算機控制，鼠標鍵盤操作，彩色液晶顯示器顯示，界面直觀、操作方便，自動化程度高：5）使用于國產QJ系列（25、50、80）、進口（如EMB系列、MR系列、COMEM等）瓦斯（氣體）繼電器的校驗。6）使用液壓壓緊技術，操控性更好。三、技術指標工作環境溫度：-10℃~＋60℃工作電源：AC220V 50HZ供電方式：?jiǎn)蜗嚯娫垂╇婎~定功率：3.7KW流速檢測范圍：Φ80: 0~2.2m/sΦ50: 0~3.2m/sΦ25: 0~4.2m/s氣體容積檢測范圍：0~1000ml密封性能校驗：試驗壓力：0.1~0.25MPA（可任選）試驗時間：1~80min（可任選）校驗精度：1.0級（流量計精度0.5級）顯示方式：15寸彩色液晶顯示器操作方式：計算機控制，鼠標，鍵盤操作打印方式：USB打印機全中文報表打印外形尺寸：1650×850×1780mm（長×寬×高）凈 重：350KG四、工作原理圖二油路圖4.1密閉測試4.1.1 進行密閉測試時2、14氣動球閥關閉9、11電磁閥關閉，4電磁閥打開，空壓機通過5氣管給管道加壓，達到規定壓力時，3壓力計反饋信號給控制系統，控制系統給信號于4電磁閥關閉5氣管。在此壓力下測試瓦繼電器密閉性。4.1.2 密閉測試完成，系統控制管路泄壓，油回流至回油槽。4.2容積測試4.2.1 容積測試，2、14氣動球閥關閉，4、10、11電磁閥關閉，9電磁閥打開，12氣管給瓦斯繼電器加氣把油壓至8容積筒，7壓力計采集體積將信號送至系統，同時系統采集瓦斯繼電器輕瓦斯觸發信號，如果輕瓦斯觸發時容積在標定值范圍以內結果即為有效，否則無效。4.2.2 測試完成，10電磁閥打開容積筒內的油回流至回油槽。

<香港>天正華意電氣設備有限公司

香港瓦斯繼電器校驗儀、操作指南5.1 首次使用該校驗臺請先往油槽中加滿25＃變壓器油。5.2 瓦斯繼電器安裝5.2.1 將瓦斯繼電器放于繼電器升降臺上，調節升降臺的高度伸縮管的長度，至繼電器與校驗臺口徑對中，按動液壓前進鍵，使得瓦斯繼電器密封緊固。5.2.2 將2氣管（圖一）與瓦斯繼電器排氣孔相連。5.2.3 校驗臺四根線從前至后依次與繼電器1、2、3、4（5）接線柱相連。5.2.4 將校驗臺氣管與空壓機相連，測試開始時就將空壓機打開。5.2.5該校驗臺自身口徑為Ф80，但同時配有Ф25、Ф50口徑轉接器，若需測試QJ-25、 QJ50型繼電器，只需安裝前加裝口徑轉接器。注：安裝時對接處請加密封墊，以防止漏油確保測試準確！5.3 操作步驟5.3.1 打開總電源，按下啟動，等待進入電腦界面。5.3.2 打開瓦斯（氣體）繼電器校驗臺圖標，等待進入操作界面，如圖三。圖三5.3.2 點擊系統初始化，進行瓦斯除氣、管路除氣操作.瓦斯除氣：排除瓦斯繼電器中的氣體。管路除氣：排除管路中的氣體。5.3.3 輕瓦斯實驗輕瓦斯實驗前進行輕瓦斯初始化輕瓦斯初始化完成后點擊排氣結束進行輕瓦斯測試輕瓦斯測試開始前選擇測試次數，選定后點擊輕瓦斯測試開始直至測試完成。完成后選擇測試結果是否符合標準。5.3.4 重瓦斯測試重瓦斯實驗前進行重瓦斯初始化重瓦斯初始化完成后點擊排氣結束進行重瓦斯測試重瓦斯測試開始前可選擇測試次數和瓦斯繼電器口徑，選定后點擊重瓦斯測試開始直至測試完成。完成后選擇測試結果是否符合標準。

香港瓦斯繼電器校驗儀 感謝您使用本公司 TH-SF6密度繼電器校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您正確使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電， 您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。·請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

香港sf6氣體密度繼電器檢測裝置解決方案

香港瓦斯繼電器校驗儀 將壓力釋放閥信號線接至校驗裝置信號接線柱。測試項目1.開啟、關閉壓力試驗，測試過程如下：1開啟壓力：首先查看壓力釋放閥上銘牌，標稱值設置上低于開啟壓力值，如銘牌上標注開啟壓力是80KPa建議標稱值設為70KPa步進值設為0.5KPa，步進值設的比較大，測試速度會快一些，測試精度會差一些。當知道壓力釋放閥的開啟壓力值時，設置標稱值時可以設置時盡量大一點，步進值盡量小一點。舉例：銘牌上標注開啟壓力是80KPa標稱值設為75KPa步進值設為0.2KPa，這樣測試速度更快，精度更高。設置完成后，點擊“壓力測試”，測試就可以進行。2測試次數：可以按照設置的次數，多次測試。3.關閉壓力：開啟壓力測試完畢，設備自動轉為關閉壓力測試，無需人工干預。4密封試驗：設置密封試驗壓力值，密封試驗時間，點擊“密封試驗”。測試時間到，出現密封性能選項，人工選項，“合格”還是“不合格”。5.數據保存：測試完畢，點擊“數據保存”，測試結果，在開機界面可以查詢。6.數據打印：測試完畢，點擊“數據打印”，打印測試結果。設備注意事項：1.新的，未使用的壓力釋放閥測試是一定要仔細檢查，壓力釋放閥頂部的凸起物是否被綁定，如果被綁定一定要拆開，凸起物是否靈活。2.如壓力釋放閥損壞，測試壓力值超過其額定開啟壓力值，而壓力釋放閥不動作，打氣泵還在不停打氣，壓力值在不斷升高，有兩個地方可以查看，一個是液晶屏上的壓力值，一個是壓力釋放閥旁的指針壓力表。這時需要人工干預，一種方法是：將兩根信號線短接，讓打氣泵停止打氣，中斷測試。另一種方法，直接按停止鍵，停止測試。檢查壓力釋放閥。3.測試完畢，拆卸壓力釋放閥時，一定要按“釋壓”鍵，把氣放完，留心機內當前壓力為零時，才能拆卸壓力釋放閥。六、注意事項請用戶嚴格按照本說明書操作，嚴禁違規或野蠻操作。1.產品貯存中應注意防潮、防火。2.本說明書中圖示及說明可能與實物有細微差別，請以實物為準。3.非本公司維修人員或授權維修人員不得擅自維修！4.未經本公司許可擅自拆機維修，保修自動失效！

香港sf6氣體密度繼電器檢測裝置解決方案 <香港>天正華意電氣設備有限公司

香港瓦斯繼電器校驗儀指南尊敬的用戶，感謝您選用我們的產品。為便于儀器能正常使用，請先閱讀下列說明：1.請遵守儀器和說明書上標示各種警告及說明事項；2.做完實驗后，請關閉[實驗]開關和總電源開關；清潔儀器時，請關閉總電源開關，拔下電源插頭；3.請使用說明書指定的電源電壓為儀器供電；4.對提供的電源插座應有可靠的接地或用導線把測控箱的接地口可靠接地；5.機內有高壓、變壓器油。切勿講任何物體插入儀器內，避免導致點擊、短路或火災；6.請?jiān)诳炊菊f(shuō)明書后才使用儀器；7.請妥善保存本說明書，以便隨時查閱；注意：發生下列情形時，請關閉電源和拔下電源插頭，并與維修人員聯系，我們將及時地幫助您解決問題。1）儀器遭受雨淋；2）雖按正確方法使用，但儀器仍無法正常工作；3）曾進行不正確的調整；4）本產品跌落或損壞；便攜式產品特點TH-206型便攜式產品外觀設計體積小、功率低、使用方便、操作簡單。采用了合理的檢測原理和先進的設計技術，使得本產品在保持了小巧、緊湊、使用方便的特性基礎上，具有很高的測量精度和更強的檢測功能，同時可靠性更高。1.1本產品中增加了被試件的型號管理系統，使儀器在檢測過程中對應不同的被試件動作特性，有對應的檢測曲線，從而使精度符合國內外標準校驗臺檢驗的要求。

香港sf6氣體密度繼電器檢測裝置解決方案

香港瓦斯繼電器校驗儀氣體繼電器檢測儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力，壓力釋放閥開啟、關閉檢測的專用設備。該檢測儀采用了先進的微控制技術，通過檢測高精度壓力傳感器，模擬變壓器內部故障時，瞬時脈沖壓力方法計算出流速定值，以達到檢測氣體繼電器重瓦斯保護動作；采用精密容器結合微壓傳感器，檢測氣體繼電器內部排除液體體積方法計算出輕瓦斯容積值；通過模擬變壓器內部故障時壓力釋放閥保護動作過程，檢測壓力釋放閥開啟性能檢測、關閉性能檢測。產品特點1.使儀器在確保檢測精度前提下，采用了小型化的設計，便于現場檢測。2.本檢測系統使用先進的微控制技術，使氣體繼電器和壓力釋放閥檢測系統集成一體化。3.本檢測儀同時滿足，電網公司物資采購標準中的相關技術要求。使用環境：1.工作環境：＋10 — 40℃；相對濕度＜ 85％；2.電氣采用：AC220V±10％，總功率170w；3.控制系統：AC220V，功率50w；4.執行系統：AC220V，功率120w。主要技術參數1.氣體繼電器檢測1）流速檢測：0.5~1.6m/s，小顯示分辨率0.01m/s，精度1.0級；2）容積檢測：0~400ml，小顯示分辨率0.1ml，誤差≤5％；3）密封檢測：0~150KPa；小顯示分辨率0.1KPa精度1.0級；4）試驗介質：＃25變壓器油；5）執行標準：DL/T540-94【氣體繼電器檢驗規程】氣體繼電器流速、容量、密封檢測。
