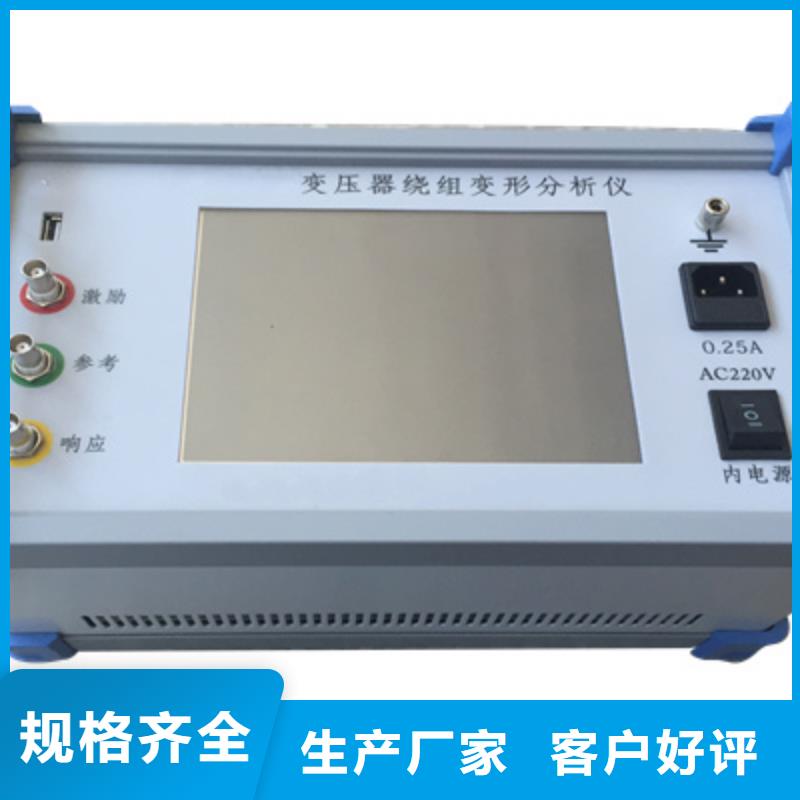

香港變壓器繞組變形測試儀二、頻響法主要技術特點1.采集控制采用高速、高集成化微處理器。2.筆記本電腦與儀器之間通信USB接口。3.硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。4.高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。5.信號輸出幅度軟件調節，幅度峰值±10V。6.計算機將檢測結果自動分析和生成電子文檔(Word)。7.儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能兼容當前國內兩種技術流派的測量模式。8.幅頻特性符合關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。9.檢測數據自動分析系統橫向比較A、B 、C三相之間進行繞組相似性比較其分析結果為:①一致性很好②一致性較好③一致性較差④一致性很差縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較其分析結果為: ①正常繞組②輕度變形③中度變形④嚴重變形10.可自動生成Word電子文檔，供保存和打印。11.該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。

<香港>天正華意電氣設備有限公司 香港性價比高的低電壓短路阻抗測試儀

香港變壓器繞組變形測試儀 阻抗法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分由嵌入電腦與測量部分連接，使用方便。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣調節等多種功能。4.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。a)提供歷史數據對比分析，對所有數據進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，自動診斷繞組的變形情況，給出診斷的參考結論。b)軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。c)軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。5.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作。6.每相測量所需時間小于15秒對一臺電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過1分鐘。7.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。

<香港>天正華意電氣設備有限公司 香港性價比高的低電壓短路阻抗測試儀

香港變壓器繞組變形測試儀系統測試4.1啟動“繞組變形測試系統”程序1)雙擊桌面上的“變壓器繞組變形測試儀” 圖標，啟動“變壓器繞組變形測試系統”程序。2)啟動過程完成后，進入標題為“變壓器繞組變形測試儀”的主程序界面。（雙擊屏幕左上角的小圖標，便可切換至桌面。測試過程中請不要點擊。）軟件主界面分為7個組成部分：（A）測試曲線顯示區該區域顯示測試曲線，橫坐標為頻率，縱坐標為dB值（幅頻測試）或角度值（相頻測試）。下方標簽包括:曲線類型標簽:用于標識當前所顯示的內容是“幅頻曲線”還是“相頻曲線”。 點擊該標簽，可以在兩種類型間進行切換（需硬件支持）。掃描模式標簽：用于顯示當前掃描模式是線性掃描還是對數掃描，點擊該標簽，可以在兩種模式間切換。起始頻率標簽：用于顯示當前的掃描起始頻率，點擊該標簽，可以在不同的起始頻率間切換。終止頻率標簽：用于顯示當前的掃描終止頻率。掃描點數標簽：用于顯示當前掃描的總點數，點擊該標簽，可以在不同的點數間切換。（B）狀態顯示區狀態顯示區顯示當前設備的工作狀態。（C）操作區操作區有開始和終止兩個按鈕，該按鈕在測試中會根據使用狀態輪流顯示，停止狀態時顯示“start開始”，開始狀態時顯示“stop停止”。在按鈕下方有當前狀態顯示標簽，用于顯示設備當前的狀態：“脫機狀態”：計算機工作與脫機狀態，只能進行數據讀取和打印等功能?！霸O備連接”：計算機與設備已經連接，可以進行測試?！霸O備斷開”：計算機與設備斷開，無法進行測試，一般需重新連接并重啟軟件。（D）測試參數設置區D區顯示參數設置窗口，該窗口用于設置測試參數，分別可以設置繞組接法、待測繞組類別與編號、掃描終止頻率等參數。（E）曲線描述區E區顯示當前曲線的描述信息，所有標簽的顏色代表了與之顏色對應的曲線的描述信息。（F）數據選擇區右上角（F）為數據選擇區，測試數據采用分級管理，級為變電站名稱，第二級為變壓器名稱，第三級為變壓器的繞組類別和編號，一層為已經存在數據，數據名稱采用“數據類型＠測試時間”的方式顯示。該部分顯示的數據與（A）區所對應的標簽內容相配合，當顯示為“幅頻曲線”時，數據選擇區顯示幅頻曲線的測試結果，當顯示為“相頻曲線”時，數據選擇區顯示相頻曲線的測試結果。

<香港>天正華意電氣設備有限公司 香港性價比高的低電壓短路阻抗測試儀
<香港>天正華意電氣設備有限公司 香港性價比高的低電壓短路阻抗測試儀

香港變壓器繞組變形測試儀 測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Yn的A相上、綠夾子定義為測量鉗在‘O’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對三相Yn形的A相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Yn的B相上、綠夾子定義為測量鉗在‘O’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔，再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對三相Yn形的B相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Yn的C相上、綠夾子定義為測量鉗在‘O’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對三相Yn形的C相測量接線。七、三相Y形測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Y的A相上、綠夾子定義為測量鉗在B相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對三相Y形的B相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Y的B相上、綠夾子定義為測量鉗在C相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對三相Y形的C相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Y的C相上、綠夾子定義為測量鉗在A相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對三相Y形的A相測量接線。

香港變壓器繞組變形測試儀三、頻響法主要技術參數3.1 掃描方式1.線性掃描分布掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。2.分段掃頻測量分布掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；(0.5kHz)-(10kHz)(10kHz)-(100kHz)(100kHz)-(500kHz)(500kHz)-(1000kHz)3.2 其他技術參數1.幅度測量范圍: (-120dB)至(＋20dB)2.幅度測量精度: 0.1dB3.掃描頻率精度: 0.01％4.信號輸入阻抗：1MΩ5.信號輸出阻抗：50Ω6.信號輸出幅值：±20V7.同相測試重復率：99.9％8.測量儀器尺寸(長寬高)355X145X270(mm)9.儀器鋁合金箱尺寸(長寬高)430X200X350(mm)，線箱鋁合金箱尺寸(長寬高)420X300X300(mm)10.總體重量:30Kg

<香港>天正華意電氣設備有限公司 香港性價比高的低電壓短路阻抗測試儀

香港變壓器繞組變形測試儀2頻響法測試?環境與接線確認1、系統接線完全按照3.2繞組的接線方式的要求進行2、變壓器分接位置調至阻抗檔(分接)3、周圍環境無強電磁和造影干擾?登錄軟件雙擊桌面上的“變壓器繞組變形測試儀”按鈕，系統閃過歡迎界面后，系統進入測試界面，此時，如果設備未連接，系統會提示如下對話框：當出現以上對話框時，一般是由于設備未連接所致，此時應先檢查設備是否已經連接到計算機的USB接口上，檢查設備電源是否已經打開。?錄入信息如果設備已經連接，則可以進入變壓器信息錄入界面（如下圖），在對應的文本框中輸入或選擇相應的信息，點擊保存按鈕，系統進入測試界面。信息錄入時請參照變壓器銘牌認真輸入，所有的信息將自動與測試結果保存到一起，如果輸入錯誤，可能會對報告內容造成影響。?掃描模式確認與修改1、選擇掃描模式點擊“終止頻率”選擇測試的終止頻率，系統按照已經設定的掃描參數，自動將參數設置為設定的參數，參數主要包括起始頻率、掃描模式、掃描點數，如需進行調整，可以在A區相應的參數標簽上進行點擊，則自動進行切換（當鼠標指針移動到可以變化的標簽上時，標簽自動變為綠色）。2、更改默認信息如希望重新調整默認設置信息，用鼠標右鍵點擊“終止頻率”按鈕，彈出功能菜單，選擇“模式設置”，彈出信息設置窗口（如下圖），可以對默認掃描信息進行調整，調整完畢后，重新啟動軟件，按照調整后的默認信息進行測試。左側的選擇框可以多系統進行設置，再次啟動時自動回復默認設置。小步距限制 用于對數掃描時進行步距限制，以節約掃描時間。顯示均值 用于設備驗證時顯示測試過程的平均值，一般不用打開。速度優先 模式在測試過程中會自動屏蔽后臺處理程序，以提高測試速度，一般選擇打開。干擾抑制 當外部干擾比較大時，有一定的干擾抑制功能。曲線擬合 功能可以對測試結果進行擬合，使測試曲線更平滑，一般需打開，通過調整右側的拖動條可以調節擬合的深度，越靠右曲線越平滑。3、更改掃描參數掃描參數的更改用于試驗需要比較復雜的參數組合時，系統不帶記憶功能，軟件退出后自動恢復。在開始掃描前，點擊曲線顯示區域(A)中的參數標簽，可以對除終止頻率以外的信息進行更改，更改采用循環調整方式進行。掃描參數更改適用于單次對測量結果有要求或進行研究時，一般不需要進行調整。?

<香港>天正華意電氣設備有限公司 香港性價比高的低電壓短路阻抗測試儀

香港變壓器繞組變形測試儀 測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的A相上、綠夾子定義為測量鉗在B相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對三相△形的B相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的B相上、綠夾子定義為測量鉗在C相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對三相△形的C相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的C相上、綠夾子定義為測量鉗在A相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對三相△形的A相測量接線。九、單相X、Y、Z測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在AX的A相上、綠夾子定義為測量鉗在‘X’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對單相AX的測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在BY的B相上、綠夾子定義為測量鉗在‘Y’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對單相BY的測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在CZ的C相上、綠夾子定義為測量鉗在‘Z’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對單相CZ的測量接線。

<香港>天正華意電氣設備有限公司 香港性價比高的低電壓短路阻抗測試儀
<香港>天正華意電氣設備有限公司 香港性價比高的低電壓短路阻抗測試儀

香港變壓器繞組變形測試儀數據回顯本系統可以對已經存盤的數據進行回顯，在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已經完成的測試結果調出。默認顯示在條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達時（9條曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。E區中的曲線共分為三組，1-3為一組，4-6為一組，7-9為一組，每組曲線在組內進行相關性分析。因此，需要保證用于分析的曲線在同一組別內，否則無法得到正確的分析結果。選擇好曲線后，點擊“分析”，系統會在左側彈出報告顯示窗口，其余與4.3描述操作一致。4.5報告保存位置報告保存到D盤文件夾下，文件夾層級為D:\ 變壓器繞組變形測試報告\測試報告＋打印時間.doc或測試報告＋打印時間.jpg。報告可能是WORD文檔或者JPG圖片，依據在保存時的選項而定。五 設備維護本節提供基本的維護資料，請盡量不要嘗試去拆裝、更改和維修變壓器繞組變形測試儀。5.1基本維護定期用干凈的布擦拭測試儀及其附件的表面。測試儀應放置在干凈、濕度較低的位置，并防止臟污的灰塵進入測試儀內部。儀器不用時放入包裝箱，包裝箱平時至于平放狀態。5.2高級維護由本公司的專業技術人員負責進行。六 訂購與服務6.1儀器主機自出廠之日起三年內，屬產品質量問題免費包修；其他原因造成的損壞，公司僅收取維修成本費。6.2公司對產品提供終身維修和技術服務。6.3如發現儀器有異常情況，請及時與公司聯系，以便為您提供便捷的處理方案。請勿自行拆卸。 附錄1:相關系數與變壓器繞組變形程度的關系我公司的變壓器繞組變形測試儀嚴格按照電力行業標準DLT911-2004《電力變壓器繞組變形的頻率響應分析法》對變壓器繞組變形程度進行分析，具體相關系數與變壓器繞組變形程度的關系見下表： 相關系數與變壓器繞組變形程度的關系（僅供參考）繞組變形程度 相關系數R嚴重變形 RLF＜0.6明顯變形 1.0＞RLF≥0.6或RMF＜0.6輕度變形 2.0＞RLF≥1.0或0.6≤RMF＜1.0正常繞組 RLF≥2.0和RMF≥1.0和RHF≥0.6注：RLF為曲線在低頻段（1kHz～100kHz）內的相關系數；RMF為曲線在中頻段（100kHz～600kHz）內的相關系數；RHF為曲線在高頻段（600kHz～1000kHz）內的相關系數。

<香港>天正華意電氣設備有限公司 香港性價比高的低電壓短路阻抗測試儀 <香港>天正華意電氣設備有限公司

香港變壓器繞組變形測試儀數據回顯本系統可以對已經存盤的數據進行回顯，在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已經完成的測試結果調出。默認顯示在條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達時（9條曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。E區中的曲線共分為三組，1-3為一組，4-6為一組，7-9為一組，每組曲線在組內進行相關性分析。因此，需要保證用于分析的曲線在同一組別內，否則無法得到正確的分析結果。選擇好曲線后，點擊“分析”，系統會在左側彈出報告顯示窗口，其余與4.3描述操作一致。4.5報告保存位置報告保存到D盤文件夾下，文件夾層級為D:\ 變壓器繞組變形測試報告\測試報告＋打印時間.doc或測試報告＋打印時間.jpg。報告可能是WORD文檔或者JPG圖片，依據在保存時的選項而定。五 設備維護本節提供基本的維護資料，請盡量不要嘗試去拆裝、更改和維修變壓器繞組變形測試儀。5.1基本維護定期用干凈的布擦拭測試儀及其附件的表面。測試儀應放置在干凈、濕度較低的位置，并防止臟污的灰塵進入測試儀內部。儀器不用時放入包裝箱，包裝箱平時至于平放狀態。5.2高級維護由本公司的專業技術人員負責進行。六 訂購與服務6.1儀器主機自出廠之日起三年內，屬產品質量問題免費包修；其他原因造成的損壞，公司僅收取維修成本費。6.2公司對產品提供終身維修和技術服務。6.3如發現儀器有異常情況，請及時與公司聯系，以便為您提供便捷的處理方案。請勿自行拆卸。 附錄1:相關系數與變壓器繞組變形程度的關系我公司的變壓器繞組變形測試儀嚴格按照電力行業標準DLT911-2004《電力變壓器繞組變形的頻率響應分析法》對變壓器繞組變形程度進行分析，具體相關系數與變壓器繞組變形程度的關系見下表： 相關系數與變壓器繞組變形程度的關系（僅供參考）繞組變形程度 相關系數R嚴重變形 RLF＜0.6明顯變形 1.0＞RLF≥0.6或RMF＜0.6輕度變形 2.0＞RLF≥1.0或0.6≤RMF＜1.0正常繞組 RLF≥2.0和RMF≥1.0和RHF≥0.6注：RLF為曲線在低頻段（1kHz～100kHz）內的相關系數；RMF為曲線在中頻段（100kHz～600kHz）內的相關系數；RHF為曲線在高頻段（600kHz～1000kHz）內的相關系數。

香港變壓器繞組變形測試儀調入數據文件選取“瀏覽”會出現一個數據文件系統樹性結構?？梢噪p擊文件名稱或者單擊文件名前的選擇框，將所需數據文件打鉤并加入到文件列舉窗口，（軟件界面的正上方）。當列舉窗口的文件被選中后，其所包含的曲線數據會顯示在曲線坐標系，曲線的數據分析結果會顯示到數據分析列表中。（軟件界面的正下方）。再雙擊文件名稱或者單擊文件名前的選擇框，就可以取消掉正在顯示的數據文件。選擇“分析測試報告”將會對已選擇顯示的曲線數據文件中的前三條曲線顯示測試報告，并可輸出到Word文檔提供查看和打印。注意：不同測試頻率或測試頻率步長的數據文件不能一同調入和分析。13.5分析數據報告選擇“分析測試報告”會出現一個數據文件報告。上方顯示的是加入的曲線分析結論。結論將根據選擇曲線的相位關系出現不同的結果。如果是不同相的兩條曲線，將根據相關系數的大小得出“一致性很好”、 “一致性較好”、 “一致性較差”、 “一致性很差”等結果，如果是同相的兩條曲線，將根據相關系數的大小得出“正常繞組”、 “輕微變形”、 “明顯變形”、 “嚴重變形”等結果。選擇“輸出Word報告”將會生成一個Word文檔的測試報告，可進行查看和打印等等。13.6分析數據曲線調入數據文件后，可用線性坐標或對數坐標顯示波形，也可以使用二維或三維模式查看多種曲線，選擇“數據”工具欄項目，可以打開數據文件所在的文件夾，方便使用者直接查看數據文件或Word分析報告。13.7其它操作選擇“設置”中的“頻段設置”，可設置高中低頻段的范圍，將影響報告中的相關系數和均方差顯示。
