線路異物激光遠程清障儀(2023更新中)

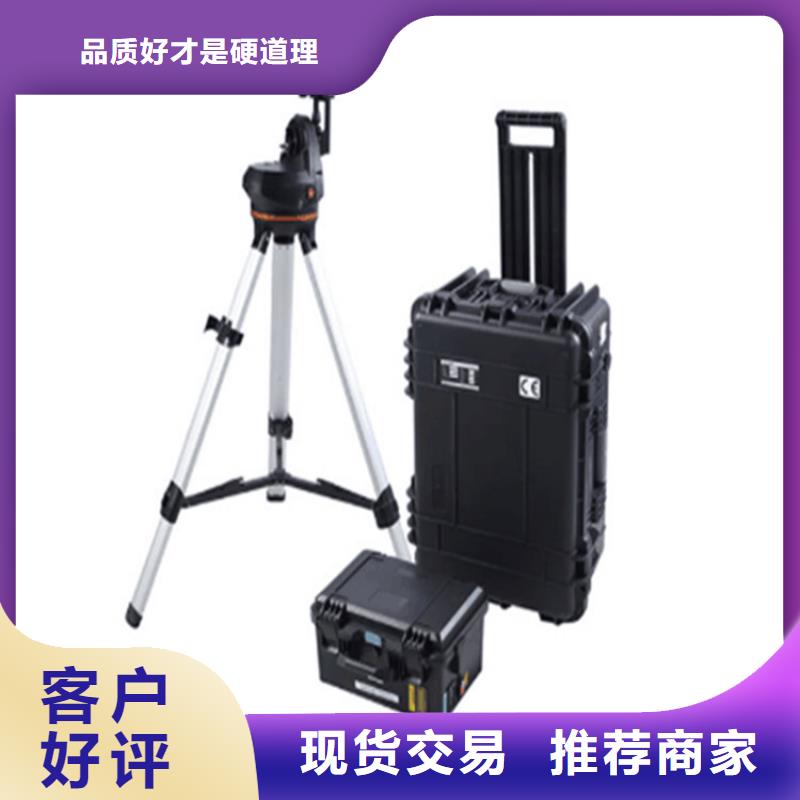

襄陽清障儀質保、返修、退貨流程1)產品至交付日起整機保修一年，激光器保修兩年。2)因地震、潮汐等不可抗拒力量引起的設備損壞，不在保修范圍之內。3)未經我公司同意擅自打開、拆分、維修激光清障設備的，不在保修范圍之內。4)沒有按照本產品使用要求誤操作造成設備損壞的，不在保修范圍之內。5)不符合本產品使用條件，超出本產品使用范圍而造成設備損壞的，不在保修范圍之內。6)我公司激光器沒有供客戶更換的零部件，所有維修必須均應由我司技術人員進行。7)如果超出保修范圍之內，我公司以稍高于成本價提供激光器維修服務。8)我公司對客戶提供終身技術咨詢服務。9)8 產品裝箱說明包含設備 數量輪式拉桿箱 激光觀瞄發射裝置 1顯控操作平板及充電器 148V 4芯電源線 112V云臺電源線 16芯云臺信號線 1激光開關鑰匙 2激光清障儀使用說明書 1單肩包 三腳架、云臺 1充電電池 2電池充電器 1本產品每套包含一個輪式拉桿箱、一個單肩包、電池及充電器： 青島天正華意電氣設備有限公司
<襄陽>天正華意電氣設備有限公司
襄陽清障儀1.主要部件及說明1.1拉桿箱圖示與說明注意點:①拉桿箱的拖行應將拉桿另一側的把手放下。②卡扣的打開與關閉需要從上方壓住，遵循“先合上好上的（一般為側面卡扣）”的原則。③電源航插的使用請對準卡槽并旋緊，在不用的時候合上蓋子以防受損。1.2內部布局與說明注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！1.3配件圖示與說明2.安裝指南2.1云臺組裝注意點:①箭頭對接處連接，注意有無螺絲松動，保證云臺固定牢靠。②鎖緊螺母涉及云臺轉動，在使用前確保云臺承重后不會自己轉動即可。2.2同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。2.3控制手柄的安裝注意點:①通訊線的插拔要小心并插緊，嚴禁拖拽，此根線影響控制手柄的操作。②其余航插參考上圖一一對應插好，確認無誤后再通電。3.產品操作指南 步：連接電源線，并打開空氣開關；第二步：選擇激光器的控制方式，切換開關為OFF表示此時激光器進入內控模式，此時連接RS232端口與電腦，詳見《激光器使用手冊》；以下操作為切換開關為ON使用外控，來進行除異物操作。第三步：打開緊急停止開關，打開激光器電源，此時ALARM、POWER燈變綠為激光器正常狀態，ACTIVE燈為激光出射指示燈，紅色表示沒有出激光的狀態。第四步：根據不同距離與實際需求效果來調節“功率調節”按鈕，往右增大，往左變小，參考刻度盤9.9對應滿功率輸出。第五步：十字線中心對準目標物，按下出光按鈕，ACTIVE變綠則激光發射，再按一下ACTIVE變紅激光關閉。注意點:①請注意激光器狀態指示燈，如遇不正常的情況請參照《激光器使用手冊》。②操作環境應盡量避免潮濕，箱體兩側通風口嚴禁遮擋。③云臺支持九檔調速，開機默認9檔快轉速，調節時先按“2”再按“數字”（數字1-9對應慢-快），在“云臺控制顯示屏上”顯示“x5”表示第五檔速度，以此類推。
線路異物激光遠程清障儀(2023更新中)
襄陽清障儀外觀和結構要求（1）本產品的外形尺寸及零部件尺寸應符合設計圖紙要求。（2）本產品整機表面應清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。（3）本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。（4）產品標志：測試儀上應有銘牌，銘牌上應有下列標志：1）廠名，廠址；2）產品的名稱，型號；3）制造日期；4）出廠編號。2.2.4驗收及技術培訓（1）交貨后供方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。（2）賣方應負責對買方進行現場培訓，并提供相應的培訓資料。（3）設備交付時應提供以下資料：1）出廠檢驗報告2）產品使用說明書；3）電氣原理圖4）產品合格證；5）裝箱清單；2.2.5技術服務*（2）設備終身維修。（3）系統軟件終身免費升級。（4）賣方對售后服務的需求必須在24小時答復，在48小時內提供現場技術支持或保證無償提供備機。如產品三個月內仍達不到現場的技術指標要求，須無條件更換新機或無條件退貨。2.2.6技術參數*投標人應認真逐項填寫技術參數響應表中投標人保證值，不能空格，也不能以“響應”兩字代替，不允許改動招標人要求值。如有差異，請?zhí)顚?xiě)技術偏差表。“投標人保證值”應與型式試驗報告相符。
<襄陽>天正華意電氣設備有限公司
線路異物激光遠程清障儀(2023更新中)
襄陽清障儀總則1.1適用范圍本技術規范適用于電網異物激光遠程裝置的相關技術參數要求說明。1.2引言1）本規范提出了對電網異物激光遠程裝置系統結構、技術參數、功能等方面的技術要求。2）本規范提出的是 限度的要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文，供方應提供符合本規范和工業標準的優質產品。3）如果投標人沒有以書面形式對本規范的條文提出差異，則意味著投標人提供的設備完全符合本規范的要求。如有與本規范要求不一致的地方，必須逐項在投標人技術差異表中列出。如果沒有不一致的地方，必須在投標人技術差異表中寫明“無差異”。4）本規范所使用的標準如遇與投標人所執行的標準不一致，按較高的標準執行。5）本規范將作為訂貨合同的附件，與合同具有同等的法律效力。本規范未盡事宜，由合同簽約雙方在合同談判時協商確定。6）本技術規范書中帶“*”號的條款為重要條款，若不滿足將視為廢標。
襄陽清障儀信息感謝您選擇青島天正華意電氣設備有限公司的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在狀態運行，請?jiān)谑褂帽井a(chǎn)品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請?jiān)谑褂眉す馄髦按蜷_(kāi)輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。
線路異物激光遠程清障儀(2023更新中)襄陽清障儀清障作業操作 1）通過按 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統，等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！
<襄陽>天正華意電氣設備有限公司
襄陽清障儀本用戶手冊雖經過真審閱，但紕漏在所難免，如有不明之處，請聯系相應技術或銷售人員。聲明：? 公司保證本產品經過完善的測試和檢驗，在運輸前所有檢測項目均達到書面的質量規格要求。如果在收到產品時發現外包裝和內部有任何損壞，請馬上與我司聯系。? 產品手冊版權歸本公司所有，未經許可不得翻印、抄襲、修改本用戶手冊內容。信息在使用該產品之前，請先閱讀和了解這份用戶手冊并熟悉我們?yōu)槟峁┑男畔ⅰ＿@份用戶手冊提供了重要的產品操作，以及其他信息給您以及所有將來的用戶作參考。為了確保操作和產品的性能，請遵循以下注意和警告事項以及該手冊的其他信息去操作。●本系列脈沖光纖激光器是IV級的激光產品。該系列激光器在1080nm或1080nm附近波長范圍內發出不小于200W的激光輻射。避免眼睛和皮膚接觸到光輸出端直接發出或散射出來的輻射。●切勿直接觀看輸出頭。●此激光器發射光為不可見光，使用時切勿把激光輸出頭朝向有人的地方。●請不要打開機器，因?yàn)闆](méi)有可供用戶使用的產品零件或配件。所有保養或維修必須返回本公司內進行。激光器分級：本系列激光器屬于IV級激光：激光直接照射一定會對眼睛造成不可修復的傷害，也會造成皮膚灼傷和燒壞物品，某些情況下激光的反射光及散射光也會造成眼睛損害和皮膚灼傷，因此在激光炮工作時禁止在前面放置易反射光的物體（如：鏡子等）。1、標示：2、激光等級： 根據歐洲標準EN 60825-1，條款9，該設備內部激光器?屬于4類激光器?。該產 品發出波波在1064nm或1080nm附近的激光輻射，且由于輸出頭輻射出的平均功率?于50W，會對直接或間接地暴露于這樣的光強度下的眼睛和?膚造成傷害。盡管該輻射不可見，光束仍會對視?膜或眼角膜造成不可恢復的傷害。3、注意事項：
襄陽清障儀總則1.1適用范圍本技術規范適用于電網異物激光遠程裝置的相關技術參數要求說明。1.2引言1）本規范提出了對電網異物激光遠程裝置系統結構、技術參數、功能等方面的技術要求。2）本規范提出的是 限度的要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文，供方應提供符合本規范和工業標準的優質產品。3）如果投標人沒有以書面形式對本規范的條文提出差異，則意味著投標人提供的設備完全符合本規范的要求。如有與本規范要求不一致的地方，必須逐項在投標人技術差異表中列出。如果沒有不一致的地方，必須在投標人技術差異表中寫明“無差異”。4）本規范所使用的標準如遇與投標人所執行的標準不一致，按較高的標準執行。5）本規范將作為訂貨合同的附件，與合同具有同等的法律效力。本規范未盡事宜，由合同簽約雙方在合同談判時協商確定。6）本技術規范書中帶“*”號的條款為重要條款，若不滿足將視為廢標。
線路異物激光遠程清障儀(2023更新中)
襄陽清障儀電網異物激光清障儀研發背景 高速公路 鐵路 輸電線路目前各地市電力系統架空線路35kV以上輸電線路均為裸導線，在數千公里長度內每年 異物掛線有千次之多，異物掛線及危害樹木是導致線路非計劃性停運的主要原因之一。傳統處理方法需線路停電或帶電作業，但線路停電降低了電網供電可靠性，增大了區域 停電風險，造成較大經濟損失和社會負面影響。以往曜異物掛線或危害樹木的主要方法是依靠人員靠近或進入高壓電場，直接或 間接接觸帶電體，除掉飄落物、危害樹木等。這樣做存在較高的作業風險，隱患大，且作業耗時長，勞動強度高，近年來各地均 呈現出帶電登高作業人員嚴重不足的態勢。為解決這一難題，我公司研發生產的激光導線清障儀釆用地面發射可控激光對掛線高空異物及危害樹木進行遠距離切割方式，具有、快速、可帶電作業的特點。降低停電風險，保障電網正常運行，該產品被 電網列入應急處置設備。【無人機操作存在火災隱患、飛行限制、天氣限制等，如禁飛區、森林覆蓋區. 化工油庫、操作失控、大風、雨無法作業】選型參考水電廠取水口雜物清理、鐵路 高速公路較大樹障清理建議使用TH- 1000W機型200千伏以上輸電線路，高速路因塔型較高建議使用TH-500W機型新能源發電、鐵路供電網、350千伏及以下輸電線路 建議使用TH- 350W機型激光清障儀工作原理通過光學光具組以及相應電能轉換電路，將激光聚焦于導線異物處，高溫燃燒切割而 達到目的。
