型埋地管道防腐層狀況檢測儀品質優

武威地下電纜管線探測儀架空線接地故障定位儀，適用于架空線路，在線路發生接地故障后，可用本設備對接地點進行定位。本設備采用低頻交流模式，避免系統分布電容影響。空間磁場傳感器定位方式在線路正下方檢測特征信號無須登桿掛接傳感器，具有操作簡單，使用方便的特點。本設備是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、接收機、空間磁場傳感器及附件組成。發射機內置大容量鋰電池，方便使用和攜帶。發射機 接收機空間磁場傳感器 發射機接線盤 功能特點?用途：220V-35kV 架空線路小電流接地故障查找定位?適用于過渡電阻小于5k的故障。?采用空間磁場傳感器檢測特征信號，無須登桿掛接傳感器。?發射機具有過流保護、過熱保護功能。?發射機內置大容量鋰離子電池組，攜帶方便。?接收機采用全數字化高靈敏度信號處理。?具有波形記錄功能，判據簡單。三、技術指標 1.定位精度：?空間磁場檢測方式＜20米 2.發射機技術指標：?輸出頻率：20Hz?輸出電壓：不小于AC600V?輸出功率：不小于80W?輸出電流：不小于300mA?電源：內置48V，10Ah鋰電池組；?充電器：輸入AC100-240V，50/60Hz；輸出54.6V/3A； ?體積： 450×240×270mm。質量：12.5kg3.接收機技術指標：?空間電流測量范圍：0~300mA測量精度：10％?顯示方式：800×480高亮彩色液晶，陽光下可視?電源：內置鋰離子電池組，標稱電壓3.7V，6700mAh。?充電器：輸入AC100-240V，50/60Hz；輸出5V/2A； ?體積226mm×120mm×55mm。質量：0.9kg；4.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔＜4500m。

武威 地下電纜管線探測儀?主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息。?主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測。?采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，并快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。3.7全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電：?無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。3.8信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。3.9信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的和操作的便利性。3.10采集器沒有夾持方向要求，方便用戶使用。3.11采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。3.12采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。3.13接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。3.14接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。3.15主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好于單色液晶屏。3.16友好的人機交互界面：?儀器屏幕的頂部狀態欄實時顯示電量狀態、無線連接狀態等信息，底部狀態欄顯示儀器的軟件、硬件版本以及產品編號等。?主機三按鍵簡潔設計，操作簡單、方便靈活。?儀器具有多狀態提示、報警提示窗口，便于用戶了解儀器工作狀態及檢測狀態。?參數設置簡單靈活、直觀，同時具有簡潔的幫助說明。3.17智能電源管理：?剩余電量提示、低電量報警、長時間閑置提示、背光自動調節；當電池電量低時，儀器將自動禁止啟動測量，以防止鋰電池過放電。3.18統計信息管理：?主機具有總開機時間、本次開機時間、本次啟動時間的統計功能。?接收器能夠保存140條的故障信息功能，便于用于查找檢測狀態情況。

武威 地下電纜管線探測儀 注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝在兩端接地）。?管線不同分段之間，或管件和管道之間可能是絕緣的，如果絕緣則需設法將其電氣連接，否則不能使用卡鉗耦合法。?是否在管線上有效地感應出電流，只能通過接收機的探測效果來判斷，如果不能正常探測，則換用其它信號發射方法。?卡住管線時，確?？ㄣQ的鉗口完全閉合，并確保鉗口無異物、不生銹。3、界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，10kHz，33kHz，83kHz。開機默認1280 Hz。卡鉗耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點，需要使用輻射感應法；在地面開挖前，需要探查地下有無管線時也主要使用輻射法。

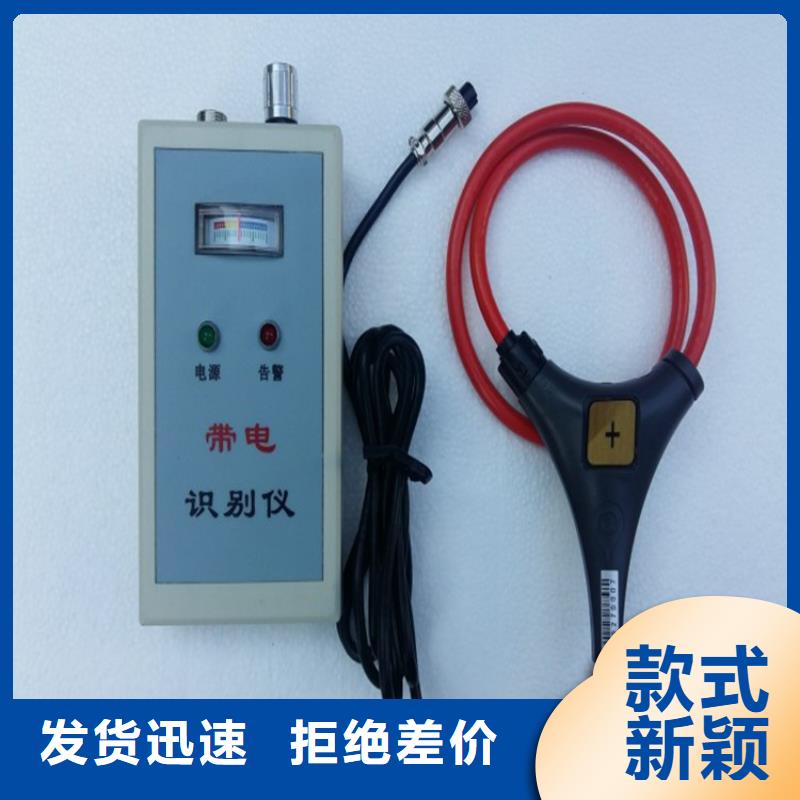

武威地下電纜管線探測儀識別步驟1、確認發射機工作正常：請嚴格按照發射機說明書中的要求進行檢查。2、近端識別確認：在發射機一端用柔性線圈卡住電纜有鎧裝或銅屏蔽的部位（如果有困難，就卡住發射機的紅色連接線）；柔性線圈接口上的箭頭指向電纜遠端；調節增益，讓彩色電子表盤指示8或9，綠色光柵順時針動態指示。屏幕下方顯示“電纜識別成功”，并伴有“嘀”提示音。注意：這一步可以確認采用多大的增益合適，發射機輸出信號強，接收機所用的增益就小。增益調節：按左右箭頭鍵分別用來減小或增大增益，1-5級，第5級強，按動左右箭頭鍵時，接收機內的信號增益會隨之改變，液晶上的光標也會移動到相應的增益大小數字上。3）目標識別：在需要識別的地方，讓柔性鉗上的箭頭指向遠端，用柔性線圈依次卡住每一根電纜，觀察液晶，等待顯示測量結果。當綠色光柵順時針動態指示，下方顯示“電纜識別成功”，并伴有“嘀”提示音時，證明這條電纜就是目標電纜；當紅橙色光柵逆時針動態指示，下方顯示“非目標電纜”，或者沒有光柵指示，下方顯示“無識別信號”，沒有“嘀”提示音，則證明是其他電纜。“嘀”提示音響起間隔為2秒和1秒。電壓測量1、將紅色鱷魚夾線接入接收機對應的紅色U端口，黑色鱷魚夾線接入對應的黑色COM端口。2、紅色線連接電纜線芯，黑色線連接系統地。如果線纜帶有電壓，則液晶顯示當前交流電壓值；如果沒有交流電壓，則顯示0V。注意：對地測試電壓，請小心觸電或引起其他設備漏電跳閘。該電壓測量可當一般的交流電壓測量使用，請確認被測電壓不超過600V。

武威 地下電纜管線探測儀我國10～66kV配電網絕大多數都采用中性點非有效接地方式，又稱小電流接地系統。其優點是發生單相接地故障時，不需要立刻斷開故障線路，允許帶故障運行一到兩個小時。缺點是在發生單相接地故障時無法確認問題出在哪一條線路上，無法迅速找到故障點。由于這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路并加以排除。接地故障的發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗、分段逐段推拉、逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。這種落后的尋找方法與當今電網自動化水平極不相適應。電力工作者對這一問題做出了長時間巨大的努力，但仍然沒有滿意的結果，因此成為困擾電力部門的重大技術難題?，F有的接地故障定位儀多以交流法、交流直流混合方法等方式進行檢測，因此不能根本解決故障線路分布電容對檢測信號的影響。此類儀器普遍存在體積和重量較大，需要外接電源現場取電的問題突出，極大的限制了儀器的使用范圍和其便捷性。同時，儀器的操作較為復雜，對使用人員的有較高的專業技術要求，也給使用人員帶來困擾。

武威地下電纜管線探測儀基本操作接收器和鉤式檢測儀都是按POWER鍵開關機。檢測儀開機后LED指示燈亮，進入測試模式。若開機后LED慢閃，檢測儀電池電量不足，需要充電，充電時LED快閃。開機15分鐘后LED持續慢閃， 提示檢測儀將自動關機，此時按POWER鍵檢測儀能繼續工作。接收器開機后，LCD顯示，按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍，提示接收器將自動關機，此時按POWER鍵接收器能繼續工作。按HOLD鍵鎖定并存儲數據，鎖定數據時HOLD符號指示，儀表可以存儲9999組數據。按箭頭鍵鍵移動光標或查閱數據，左右箭頭鍵選擇步進值5、10、100，1000上下箭頭鍵查閱所存數據。按ENTER鍵確認進行當前操作。按ESC鍵退出當前目錄返回上級菜單。進入數據刪除模式，選擇“是”按ENTER鍵確認刪除存儲的所有數據，數據刪除后將不能恢復，請謹慎操作。2．測試高壓，極其危險！必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則，否則有電擊的危險，造成人身傷害或傷亡事故。危險！嚴禁測試電壓超過60kV的裸導線或匯流母線，否則有電擊危險，造成人身傷害或設備損壞。檢測儀掛在導線上，讓導線處于檢測儀的A區，如下圖。A區無位置誤差；B 區位置誤差約增加0.2％；C區位置誤差約增加2％。多芯電纜漏電巡查方法：檢測儀鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變為很小電流或無電流顯示，該點即為電纜漏電點?！?把火線零線（2根線）一齊鉤住即測量單相電器設備的漏電流?！?把地線（1根線）鉤住即測量設備該接地線的漏電流?！?把三相四線（4根線）一起鉤住即測試總漏電流。● 把主線（1根線）鉤住即測量該主線路的電流。六. 電池管理● 及時給電池充電，長時間不使用儀表每3個月給電池充電一次?！?警告！電池蓋板沒有蓋好的情況下禁止進行測試，否者有危險?！?更換電池時，請注意電池極性，否則可能損壞儀表。1．當電池電壓低于3.2V時，請及時充電，充電時間約4小時。2．若更換電池，先確認儀表處于關機狀態，松開電池蓋板的螺絲，打開電池蓋板，換上新電池，注意電池規格極性，蓋好電池蓋板，擰緊螺絲。3．按POWER鍵看能否正常開機，若不能開機，請按第2步重新操作。4．若用戶無法更換電池，請與廠家聯系

武威地下電纜管線探測儀 設備組成本設備包括發射機、接收機、空間磁場傳感器及相關附件：發射機的接線盤、輸出連接線、掛線桿、保護地線等組成。一、發射機在架空線處于離線狀態下，向故障線路注入信號使接地故障復現，電流由發射機輸出，流經故障線路，在接地點入地并返回發射機。發射機面板如圖2-1-1所示：其中：1.控制器見圖2-1-2發射機控制器。2.保護地端子：用于連接保護地線，接大地網。3.測試地插座：接工作接地線，接大地網。4.高壓輸出插座：用于連接故障線路。根據現場情況，可使用短連接線夾在開關柜的線路側；若必須接在架空的線路上，則選用接線盤裝的長連接線，并用掛線桿掛在故障線路上。圖2-1-2發射機控制器其中：1、按鍵說明：五向鍵中的上下鍵：用于設定輸出電流。【中鍵】用于修改輸出方式?！締印挎I：啟動測試?！就Ｖ埂挎I：停止測試。2、工作模式：指示當前工作模式。3、輸出方式：斷續/連續。斷續輸出：適用于空間磁場傳感器定點方式。連續輸出：適用于無線電流傳感器定點方式。4、高壓輸出指示：當啟動高壓輸出后動畫指示高壓輸出，當停止高壓輸出后，顯示綠色，并停止動畫。5、輸出電流：指示當前輸出的電流。6、輸出狀態指示燈：紅燈亮：高壓合； 綠燈亮：高壓分7、輸出限制指示：電壓限制：輸出已經達到電壓，無法繼續提高輸出電流。功率限制：輸出已經達到功率，無法繼續提高輸出電流。二、接收機接收機用于在架空線正下方探測特征信號，使用時需要插入空間磁場傳感器。

武威地下電纜管線探測儀發射頻率的選擇：?對于一般電纜的探測，除非采用相間接法，均使用開機默認的1280Hz頻率。其頻率較低，傳播距離長，且不容易感應到其他管線上；再者接收機對1280Hz信號的接收效果要強于640Hz，抗干擾能力較強，較易分辨。?對于長距離電纜（長于2-3km），如果使用1280Hz信號，在較長距離處會有較大衰減，信號不易接收，相位也會發生偏移。故探測長距離電纜使用640Hz發射信號。?640Hz和1280Hz為復合頻率信號，接收機能夠進行跟蹤正誤提示。?使用相間接法時，應優先采用高頻（10kHz、33kHz或83kHz）。二、運行電纜的信號發射方法1、卡鉗耦合法：這是一種探測運行電纜較理想的方法，不需要電纜作任何改動即可測試，并且操作遠離高壓，非常，電纜全長上都有信號，沒有距離限制。電纜護層兩端必須良好接地，否則耦合電流隨接地電阻的增大而減小。兩端未接地，或電纜護層中間斷開，不能使用卡鉗耦合法。（1）卡住電纜本體圖3-2-1 運行電纜卡鉗耦合法1（卡電纜本體）如上圖所示，本方法適用于普通三相統包運行電纜的探測。發射機輸出接卡鉗，將卡鉗卡住電纜本體（注意不能卡接地線以上部分），卡鉗等效為變壓器的初級，電纜金屬護套－大地回路等效為變壓器的次級（單匝），次級耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小，電流越大。 電纜通過卡鉗耦合得到的電流較小，為加強探測效果，應選擇較大輸出水平。 （2）卡住電纜護套接地線圖3-2-2 運行電纜卡鉗耦合法2（卡電纜接地線）如上圖所示，本方法適用于超高壓單芯運行電纜的探測。由于單芯電纜芯線流過的工頻電流很強，而且沒有三芯統包電纜的三相抵消效果（對外表現為相對很小的零序電流），如果將卡鉗卡住電纜本體，則很容易造成卡鉗的磁飽和，無法發出信號，此時應將卡鉗卡住其護層接地線。由于長距離超高壓單芯電纜的護層會每隔一定距離地線交叉互連，故信號會在交叉互連點從一相的護層流到另一相的護層，在跟蹤時注意區分。對于三芯統包電纜，如果受現場條件限制，卡電纜本體有困難，也可以采用卡電纜接地線的方法，但應盡量不采用，在某些特殊情況下，可能會造成信號特征（包括幅值和相位）出現不可預料的變化。

武威 地下電纜管線探測儀 組成、工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地搖，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。

武威地下電纜管線探測儀 高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試。● 操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試?！?被測線路電壓超過600V時須連接絕緣桿使用。● 嚴禁用本儀表測試電壓超過60kV的裸導線或匯流母線(可測試60kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)?！?可測導線或電纜外徑Ф168mm，可測母排尺寸168mm×245mm。● 請使用專配絕緣桿連接該儀表?！?儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞?！?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表?！?長時間不用儀表，請定期給電池充電或取出電池?！?更換電池，注意極性，若無法更換，請聯系廠家?！?拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。● 若本儀表及其他部件有損傷，請禁止使用?！?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。● 建議絕緣桿每年至少進行一次絕緣強度測試(AC 110kV/rms絕緣桿完全拉伸后，兩端之間)?！?多芯電纜漏電巡查方法：檢測儀鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變為很小電流或無電流顯示，該點即為電纜漏電點。

武威地下電纜管線探測儀接線步驟1、拆開電纜兩端的接地銅辮子(如果有困難，可以只拆開近端的)。2、發射機黑色測試線接系統地。3、發射機紅色測試線接電纜線芯，接一相即可。如果識別故障電纜，紅色測試線要接在絕緣電阻的那一相上。需要先做導通試驗，確保該相沒有斷線。如果是故障電纜，故障點處一般燒毀的很嚴重。使用電纜故障測試儀的高壓單元，采用周期放電模式給故障相施加高壓脈沖。故障點處會發出響亮的放電聲、并伴有放電火花。這種情況就沒有必要使用本儀器識別了。4、把紅色測試線所接的那一相線的遠端接地。接線參考圖：無論是單芯或三芯電纜，如果兩端有接地銅辮子，請務必按照以下圖示接線：如果目標電纜沒有銅屏蔽和鎧裝，請按照下面的圖示接線：3．接收機測試操作注意 有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。危險！電壓測量不能用于測量超過600V的電壓線路，否則有電擊危險，造成人身傷害或設備損壞。測試前，先將測試線連接到儀表上，再將測試線連接到被測試線路中進行測試線纜識別時，請確認柔性線圈上的箭頭指向電纜遠端（電纜芯線接地的那一端），即脈沖編碼電流信號正輸入端。測試完畢后須先將儀表關機，再將測試線撤離被測線路，才能從儀表上拔出。線纜識別把Φ200mm柔性線圈按照圖示箭頭方向依次環繞在各條電纜上。以下接線圖適合于目標電纜為停電電纜的現場識別，請確認柔性線圈上的箭頭指向電纜遠端（電纜芯線接地的那一端），即注意脈沖編碼電流信號正輸入的方向。

武威 地下電纜管線探測儀 主機主機用于向故障線路施加超低頻脈動直流信號使接地故障復現，電流由主機輸出，流經故障線路，在接地點入地并返回主機。圖2 主機面板5.1.1面板及各鍵功能介紹?信號輸出：接信號輸出線一段的插頭，另一端接掛線桿蝴蝶螺母，掛線桿掛接在故障線路上。?測試地端子：接大地網，儀器必須可靠接地。?液晶屏：采用4.3寸工業級480×240點陣高亮度彩色液晶屏，LED背光，顯示操作菜單和測量結果。?按鍵：“啟動/選擇”鍵，用于啟動信號、移動光標或修改數據；“停止/確認”鍵，用于停止信號輸出或是確認當前操作內容；“電源/返回”鍵，用于開關機或是放棄當前操作。注：在信號輸出時操作“電源/返回”鍵無效，必須先停止信號輸出。?DC 16.8V：儀器充電接口，請使用儀器配套專用充電器5.1.2主機主要部件：圖3 主機主要部件5.2采集器采集器用于掛在故障線路的沿線，用來檢測主機發出的直流脈沖信號，并通過無線方式向地面上的接收器傳輸數據。圖4采集器示意圖5.2.1面板及各部件功能介紹：?電源鍵：長按此鍵進行開、關機操作。?重置鍵：長按此鍵采集器將恢復出廠設置。?設置鍵：長按此鍵采集器進入設置狀態。具體參數的設置，需要接收器發送。注：出廠時已經配置好，若非必要無需操作。?背面有電池安裝槽用于安裝電池。如圖5所示：圖5采集器電池槽5.3接收器用于接收采集器發送回來的數據。圖6 采集器示意圖5.3.1面板及各部件功能介紹：?液晶屏：采用2.4寸工業級320×240點陣高亮度彩色液晶屏，LED背光，顯示操作菜單和測量結果。?↑鍵：修改數據和向上移動光標。?↓鍵：修改數據和向下移動光標。?→鍵：向右移動光標。?確認鍵：確認設置。?電源鍵：短按退出當前界面，長按關機。?背面有電池安裝槽用于安裝電池。如圖7所示：圖7 接收器電池槽

武威 地下電纜管線探測儀為解決這些問題，我公司結合國內外接地故障定位技術以及多年的實踐經驗，開發出適合國內電網特點的架空線路接地故障定位儀。該儀器是目前國內體積小、重量輕輕（僅4.5kg），同時也是國內首臺超低頻率（0.5Hz）高壓恒流接地故障檢測定位儀。該儀器結合我公司獨有的高速數據采樣技術以及先進的軟件算法，有效的解決了故障線路分布電容對信號的影響。一臺主機能夠配合一組或多組采集接收器進行故障檢測的獨特設計，更加提高了查找故障點的速度，提高了工作效率。解決了因長時間找不到接地故障點而不能及時恢復送電，引起客戶投訴和因售電量減少帶來的經濟效益問題。也解決了因人海戰術和人工逐級登桿查找接地故障，而耗費大量人力物力等問題。儀器內置大容量鋰電池供電，滿負荷連續工作時間可達4小時。操作簡單、接線方便，主機、采集器和接收器總質量不足5Kg，非常適合野外作業。簡單實用的人機界面實時顯示故障信息，線路狀況一目了然，同時能夠自動識別故障上下游，對快速查找故障點提供了有力的數據依據，大大降低了對檢測人員專業要求。在兼顧可靠性、便捷性的基礎上，有力的保證了對故障點快速準確的定位。從根本上改變了配網接地故障定位的作業方法，使停電查線更為準確、快捷、方便、輕松，具有傳統方法無法比擬的優勢。

武威地下電纜管線探測儀操作1．基本操作發射機短按POWER鍵開關機， 有電源指示燈指示。LCD顯示屏顯示當前電池電量大小和脈沖信號信息。按背光鍵開關LCD背光燈。接收機短按POWER鍵開機，LCD顯示功能菜單頁面，若開機后LCD不斷黑屏閃爍，可能電池電壓不足，請充電，按POWER鍵關機，本儀表開機15分鐘后自動進入預關機狀態，30秒后自動關機，按下任意按鍵可退出預關機狀態，儀表可繼續工作。開機后進入功能選擇界面：線纜識別、電壓測量。按上下箭頭鍵可切換選擇，按ENTER鍵確認進行當前選擇并進入相應界面。按ESC鍵退出當前界面返回上級界面。進入線纜識別界面，顯示信號強度電子表盤、增益強度、當前識別狀態和電池電量信息；按左右箭頭鍵調節增益強度1～5級，第5級信號放大強；按上下箭頭鍵可以調節LCD背光亮度。進入電壓測量界面，顯示交流電壓大小和和電池電量信息；按上下箭頭鍵可以調節LCD背光亮度。2．發射機測試操作注意 有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。請確認目標電纜是否已經停電，兩端的導體線芯是否已經與系統分開。發射機檢查1、在把發射機接到電纜上之前請檢查發射機的狀態。2、輸出信號檢查：把紅色鱷魚夾測試線和黑色鱷魚夾測試線連接到發射機相應的插座上，把紅色鱷魚夾和黑色鱷魚夾短接，按下發射機開機鍵。3、將手持接收機的柔性線圈鉗住測試線，發射機紅色測試線信號輸入柔性線圈上，按柔性線圈上箭頭指向輸入，接收機開機，綠色光柵順時針動態指示，同時LCD下方顯示“電纜識別成功”，并伴有“嘀”提示音，表示儀器能正常工作。若柔性線圈輸入脈沖編碼電流方向鉗反，則紅橙色光柵逆時針動態指示，LCD顯示“非目標電纜”。4、發射機電池電量檢查：按下開機鍵，LCD實時顯示電池電量，當電池電壓低于約9.5V時，有低電量符號顯示時，表明電池欠壓，需要充電。
