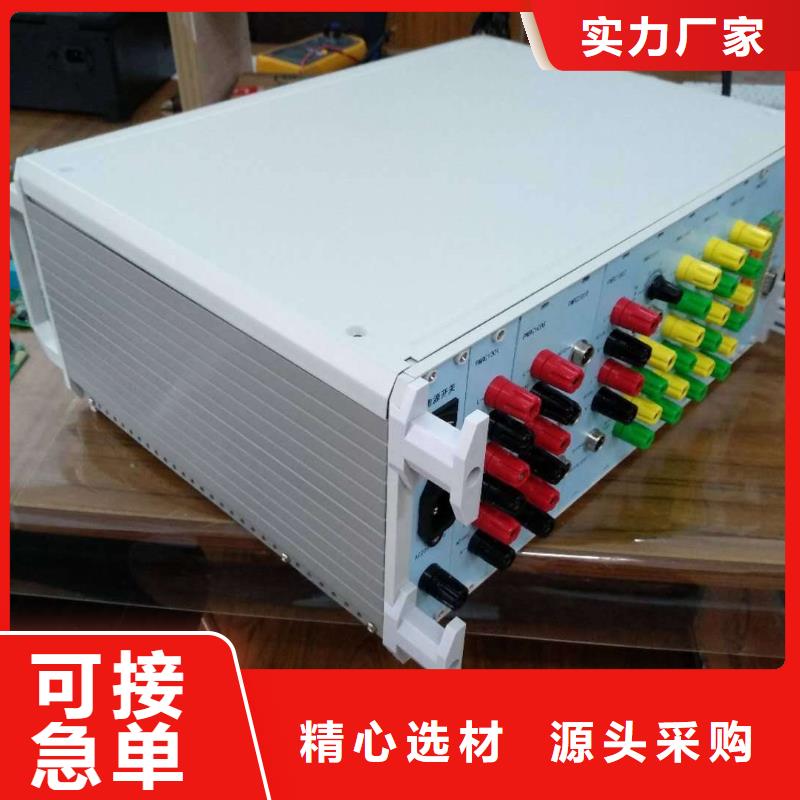

SOE測試儀 主要功能輸出通道：具備八路能按順序輸出空接點的脈沖信號。輸出信號：脈沖信號由按鍵觸發內部電路產生，每按“觸發”鍵一次，各個輸出通道可產生時延（或時間間隔）可調節、同城周期可調節的脈沖信號；■脈沖輸出個數?1～10個可任意設置；■這些脈沖信號可通過數字設定進行時延或不時延輸出；■輸出可選擇“單次”或“連續”方式：當選擇“單次”時，按“觸發”鍵，每個通道輸出1個經設定時延和設定脈寬的脈沖信號；當選擇“連續”時，每個通道可輸出1～10個連續的經設定時延和設定脈寬的脈沖信號。信號分辨力測試儀用途簡介SOE信號分辨力測試儀是我廠根據火力發電分散控制系統驗收測試規程（DL/T659-2006）對SOE分辨力測試設備的技術性能要求而研發的。可按特定的時間間隔順序產生脈沖信號輸出的檢測設備，專用于SOE（事件順序記錄）系統時間間隔分辨力的驗證和檢測。全中文數字化操作，具有體積小，操作方便，分辨力高和性能穩定的特點。信號分辨力測試儀技術指標空接點允許電壓:≤300V空接點允許電流:≤50mA時延（時間間隔）分辨力：0.01mS時延范圍:0～9999.99mS脈寬設置:（50～500mS）±2％信號分辨力測試儀占空比:1：1時延準確度:0.05mS鎳氫電池使用時間:12小時以上

SOE測試儀測試操作步驟1、測試電纜連接根據不同SOE系統類型，測試儀的輸出接線方式有兩種。種方式使用通用連接電纜，根據用戶現場的接線方式選擇有公共端或無公共端的通用電纜。先解開原來連接到用戶DI端子上的輸入信號線，將通用測試電纜的壓接線頭，依次按順序連接到DI接線端子，另一端的DB37插頭按排序需要插接到信號發生器的輸出插座上。第二種連接方式是使用專用連接電纜，將測試儀的觸發信號通過特制的專用連接器連接到SOE模件。這種連接需要用戶提供其SOE系統DI模板的輸入連接器的型號及詳細接線說明，由我們為用戶定制專用連接電纜。使用時無需解開原來的DI端子引線。不管使用哪一種連接方式，都應確保連接后的SOE通道，在整個測試過程中不被原有的用戶信號觸發。2、接好測試電纜后接通測試儀電源。進入功能選擇界面，按測試需求選擇進入不同的觸發模式界面。通過觸摸屏操作，可設置觸發信號的間隔時間、脈寬、間隔、次數等參數。每個測試界面中均有簡要的說明。3、先進行試驗觸發。可用任何一種觸發模式，按“觸發”鍵，觀察測試儀面板上的輸出指示燈和被測試的SOE模件上的通道指示燈應能被觸發點亮。否則要檢查接線是否正確或接觸是否牢靠。4、確認所有已連接到測試儀的通道均可被正常觸發和復歸以后；做好SOE系統側的記錄準備；選擇的觸發模式和間隔時間，啟動觸發，觸發后約延時3秒后自動復歸或在任意時刻手動按任意鍵復歸（脈沖模式下無延時）。5、從被測設備中調取SOE觸發記錄，與測試儀發出的實際觸發順序和間隔時間進行比對。
