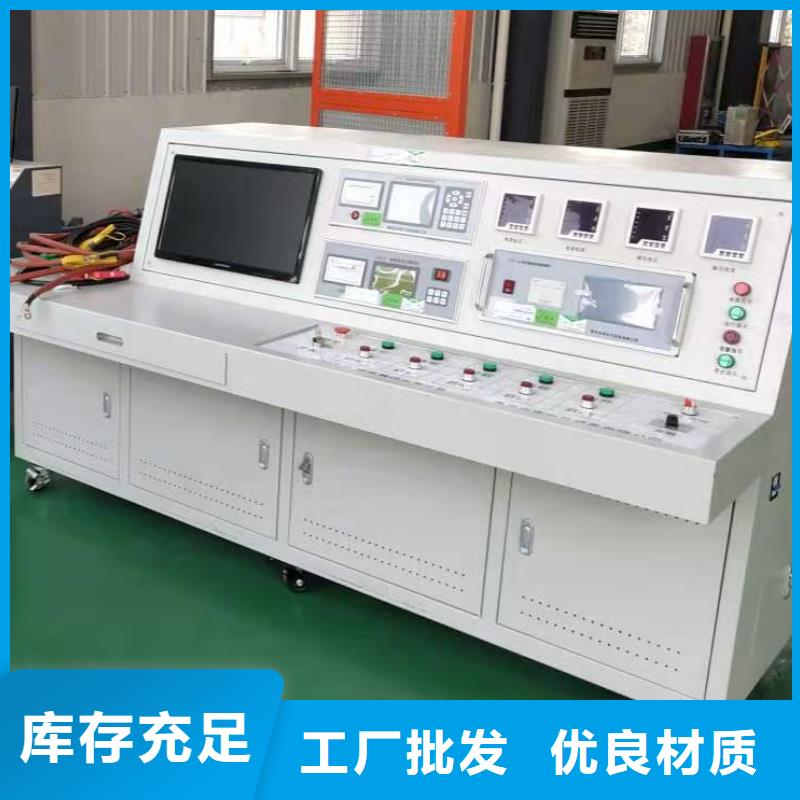

變壓器測試臺 被試變壓器參數被試變壓器電壓等級 一次側 35kV 及以下（容量2500KVA以下）2．精度2.1電壓量程 0-22kV（可擴展）2.2 電流量程 0-400A（可擴展）2.3 電壓小分辨率 0.001V＊ PT 變比2.4 電流小分辨率 0.0001A＊CT 變比2.5 功率小分辨率 0.1W＊PT 變比＊CT 變比2.6 使用環境溫度 -10～45℃2.7 使用環境相對濕度 ≤85％第二章 銘牌參數設置啟動變壓器綜合測試系統，進入圖 1 界面。圖 1 啟動點擊銘牌信息，選擇變壓器銘牌參數設置，進入變壓器銘牌參數管理接口界面（圖 2）圖 2 變壓器參數設置用戶需在本界面中輸入必須的被試品的參數，其中：1. 出廠編號為試驗結束以后查詢試驗數據的必要條件，以上圖為例，可以使用字母、數字及符號混合組成試驗編號；2. 容量、高壓及低壓額定電壓輸入后，額定電流由程序自動計算并填充，容量、電壓、電流符合如下關系： S＝√3＊U＊I。容量、電壓和電流在程序運行中作為控制變量使用，所以請確保輸入無誤；3.參數設置完成，點擊“保存參數”，以便下次同類型的變壓器可以直接調用當前參數設置，保存設置好的參數，點擊“保存”，已設置的參數可在產品識別碼中通過“產品編號”和“油浸式變壓器”或“干式變壓器”選擇對應的被試變壓器，可通過搜索條件“時間”“年”“月”篩選出所要找的被試變壓器，調出所需試驗數據。

變壓器測試臺變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打印；保存的數據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。本變壓器輸入參數，便可進行單、三相測試并自動計算變壓器繞組動穩定狀態參數（Zke,Zk,Xk,Lk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。 二、主要測試功能簡介1.三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；三相短路阻抗（Zk）、三相短路電抗（Xk）、三相短路電感（Lk）、三相短路阻抗電壓（Zke）,自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。可用于檢查三相變壓器單相的缺陷, 儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的阻抗電壓和阻抗電壓百分比誤差。三次單相測試完成后可顯示三相短路阻抗計算結果。測試結果自動折算，具有頻率校正、溫度換算、電流折算，提高測試數據的可比性。2.單相短路阻抗的測量: 除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。3.零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。4.在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓互感器，儀器可設置外接電壓互感器的變比，直接顯示施加的電壓值。5.儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。6.儀器備有232接口，可外擴功能。7． 儀器自帶打印機，可打印顯示數據。8．內置不掉電存儲器，可儲存160組測量數據。9. 儀器備有U盤接口，用于存取測試數據。10. 日歷、時鐘功能，可進行時間校準。11. 儀器測量范圍寬、精度高、穩定性好；體積小、重量輕方便測量。
