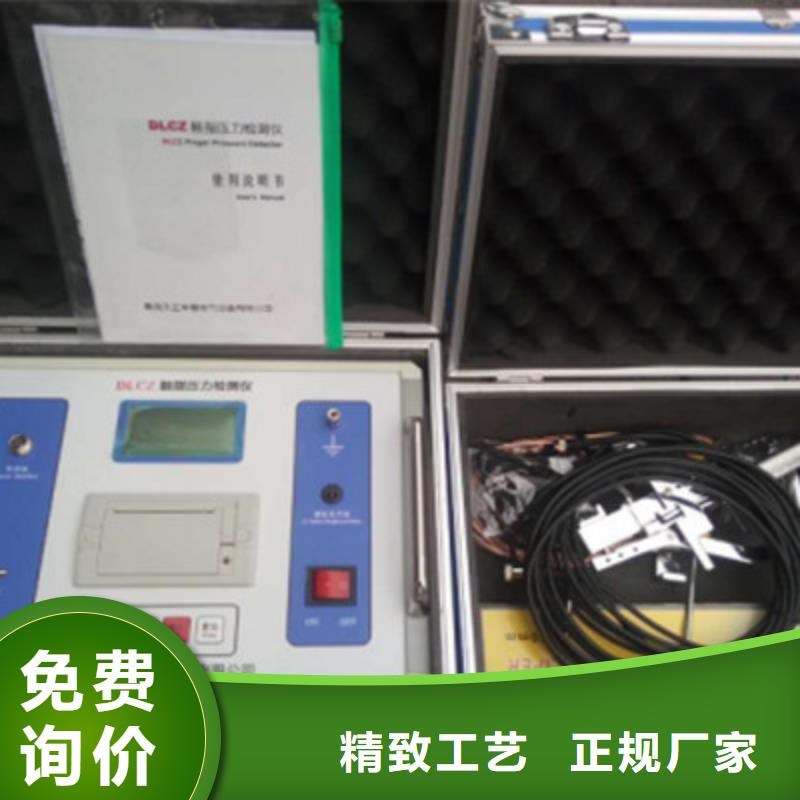

觸指壓力測試儀注意：模擬觸頭的張開速度應該很緩慢！4.4.4圖8是觸頭轉入式隔離開關（GW4-40.5/126、GW5-40.5/126等型號）觸指壓力測量示意圖，為了測量準確和方便，可裝配定位件6，它能上下和前后定位。將測試頭對準接觸線后，調整固定定位件的螺栓，使觸指尖到接觸線的距離等于L。4.4.5圖9是觸頭轉入式隔離開關（GW4-252、GW7-252等型號）觸指壓力測量示意圖，由于測量點觸指端部較遠，不能裝配定位件。4.4.6圖11是測量戶內隔離開關的示意圖，裝上附件8、9后可以測量觸刀開距為8-40mm范圍內戶內隔離開關。當開距大于40mm時，就可以反裝附件8進行測量。各類隔離開關觸指壓力參考值（每對觸指）型 號觸頭、觸指合閘時的型式一對觸指參考?jí)毫Γ∟）GW4、GW5、GW7等轉入式≥130GW6、GW16/17、GW22/23等鉗夾式≥300GN2等戶內系列拍合式≥200說明：a.壓力宜大不宜小 b.以上是每對觸指的參考?jí)毫Γ缬袔讓?duì)觸指則應分別測量隔離開關觸頭夾緊力有專為折臂式、剪刀式隔離開關而研制的專用壓力傳感器，它適用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔離開關在制造廠、供電公司工廠化檢修車間或安裝、檢修現場的壓力控制和檢驗。圖12是為此要求而設計專用模擬觸頭，該觸頭使用兩只傳感器，長度和直徑均模擬實際觸頭，此方法比通用模擬觸頭(鉗式測量傳感器)更方便、更準確。剪刀式專用模擬觸頭模擬觸頭由支架、傳感器、壓塊、固定螺釘?shù)冉M成，測量前，需將模擬觸頭的直徑調到實際觸頭的尺寸（如圖12所示，Φ40＋0.1、Φ60＋0.1，根據需要也可配Φ50＋0.1），實際測量方法見圖13。

觸指壓力測試儀如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。戶外真空開關及六氟化硫安裝示意圖：SF6斷路器的拐臂有角位移傳感器連接口，將U型口對應在螺桿孔固定，再用萬向節再固定傳感器。如下圖：3、線接好后進入測試界面，如下圖：4、選擇菜單進行測試開始合閘綜合測試：在分閘狀態進行合閘試驗，進入此界面后等待合閘數據采集,請把電流鉗打在100mv檔位測量。開始分閘綜合測試：在合閘狀態進行分閘試驗，進入此界面后等待分閘數據采集，請把電流鉗打在100mv檔位測量。儲能實驗測試：分析儲能電機電流和時間，請把電流鉗打在10mv檔位測量。震動實驗測試：分析斷路器觸頭狀態。(此功能附件為選配)5、下圖為三線圈斷路器分閘數據圖片：七、計算機專用數據管理軟件：數據測試完成后，通過U盤把數據上傳到計算機進行分析、保存、打印管理，
