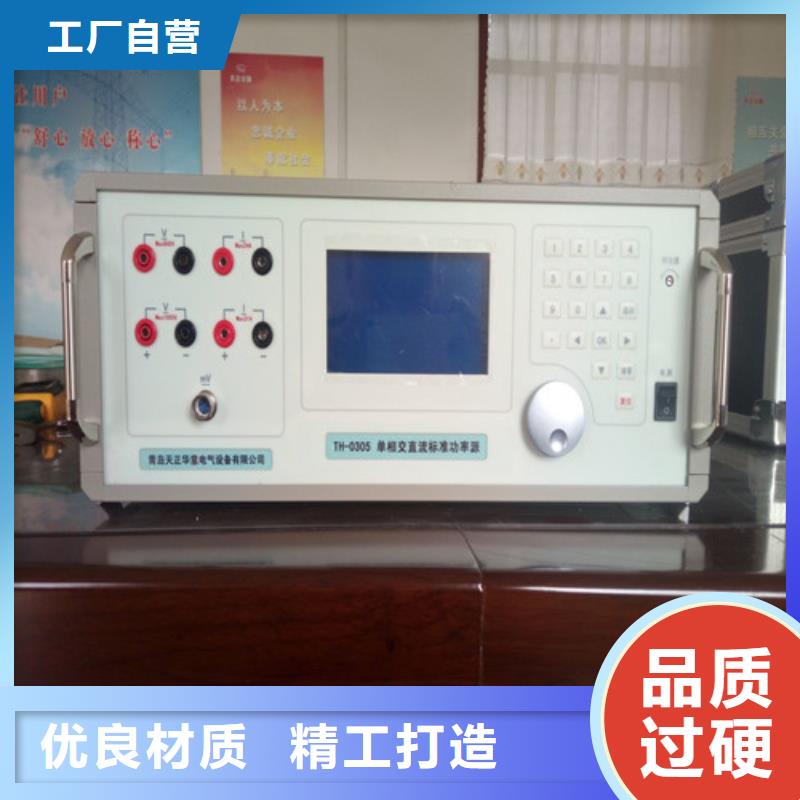

臺灣交流采樣現場校驗儀 使用細則：5.1、儀器應安置于通風良好、無陽光直射、干燥、清潔的地方。電源電壓應為220V±10％、50Hz±2％，避免在電源波動較大的地方使用。5.2、開機前項目開關置于“0”位置，輸出端不要接上被檢儀表，以免檔位選擇不當損壞儀表，盡量避免頻繁開關機。5.3、電源插座上的地線應良好接地。5.4、接通電源開關，液晶屏顯示對應的量程和項目。本機一般不需預熱即可達到規定的精度。5.5、根據被檢表的性能和量程選擇相應的量程，如果做交流項目檢測時，可按動頻率鍵（循環鍵）選擇相應的頻率，做直流項目檢測時；不能選擇頻率！所有電壓、電流只有在液晶屏顯示“通”時才有輸出；當作中值電阻測試時，將項目開關轉到“0”，可從“＊、×1、×1k”端子輸出相應的中值電阻。5.5.1、頻率的選擇：按動頻率鍵（循環鍵），液晶屏窗口有顯示5.5.2、輸出調節： （1）“按位”調節，將開關撥到“位”側，按動液晶屏數字對應的上升、下降鍵一次，對應的位加1、減1，按動上升、下降鍵不動，對應的位連續加1、減1。如果按動 位，只能調節到滿量程值（或設置量程）的100％，以免誤操作損壞被檢表！（2）“按百分比”調節，將開關撥到“％”側，按動液晶屏數字對應的上升、下降鍵，可按照量程值對應的百分比調節。5.5.3、如果按動100％上升鍵、下降鍵一次，輸出將緩慢的上升、下降到量程值（設置量程值），可方便檢查指針表的卡針現象。5.5.4、每一次測量完畢，應按住100％下降鍵2~3秒鐘，使輸出回零，再做下一次測量，以免對被檢表造成損壞！5.5.5、當出現“超載”時，液晶屏顯示“斷”，校準儀進入保護狀態，輸出為零，此時請檢查輸出接線是否有誤，待查明原因以后，按通斷鍵，重新進行測試。5.5.6、ACI從“高阻表”和“-”是高內阻表電流輸出（0-1A）。5.5.7、鉗形表校驗時，將鉗形表開關撥動鉗形表側
<臺灣>天正華意電氣設備有限公司
臺灣交流采樣現場校驗儀 在“交流電量送數”界面中分別按“1”、“1”、“0”、“.”鍵（“手動送數”欄里顯示為“＋110.000”），再按屏幕下邊的“電壓”鍵，則電壓輸出為220V；⑵此時可按屏幕下邊的“步進”鍵，退出“交流電量送數”界面，回到“交流電流輸出設置”界面中再按屏幕下邊的“送數”鍵，重新進入“交流電量送數”界面里，分別按“1”、“0”、“0”、“.”鍵（“手動送數”欄里顯示為“＋100.000”），再按屏幕下邊的“電流”鍵，則電流輸出為2.5A；也可直接分別按“0”、“0”、“0”、“1”、“0”、“0”、“.”鍵（“手動送數”欄里顯示為“＋100.000”）以補零移位的方式輸入“”，再按屏幕下邊的“電流”鍵，則電流輸出為2.5A；⑶按屏幕下邊的“步進”鍵，退出“交流電量送數”界面，回到“交流電流輸出設置”界面中再按屏幕下邊的“送數”鍵，重新進入“交流電量送數”界面里，此時可分別按“0”、“.”、“5”、“”鍵（“手動送數”欄里顯示為“＋0.50000L”），再按屏幕下邊的“因數”鍵，則功率因數輸出為0.5L；也可分別按“3”、“0”、“.”鍵（“手動送數”欄里顯示為“＋30.0000”），再按屏幕下邊的“角度”鍵，則功率因數輸出為0.5L；⑷按屏幕下邊的“步進”鍵，退出“交流電量送數”界面，回到“交流電流輸出設置”界面中再按屏幕下邊的“送數”鍵，重新進入“交流電量送數”界面里，分別按“5”、“1”、“.”鍵（“手動送數”欄里顯示為“＋51.0000”），再按屏幕下邊的“頻率”鍵，則頻率輸出為51Hz；到這里，“送數”方式完成各電量幅值的上升操作。
<臺灣>天正華意電氣設備有限公司 三相多功能標準功率源歡迎咨詢臺灣

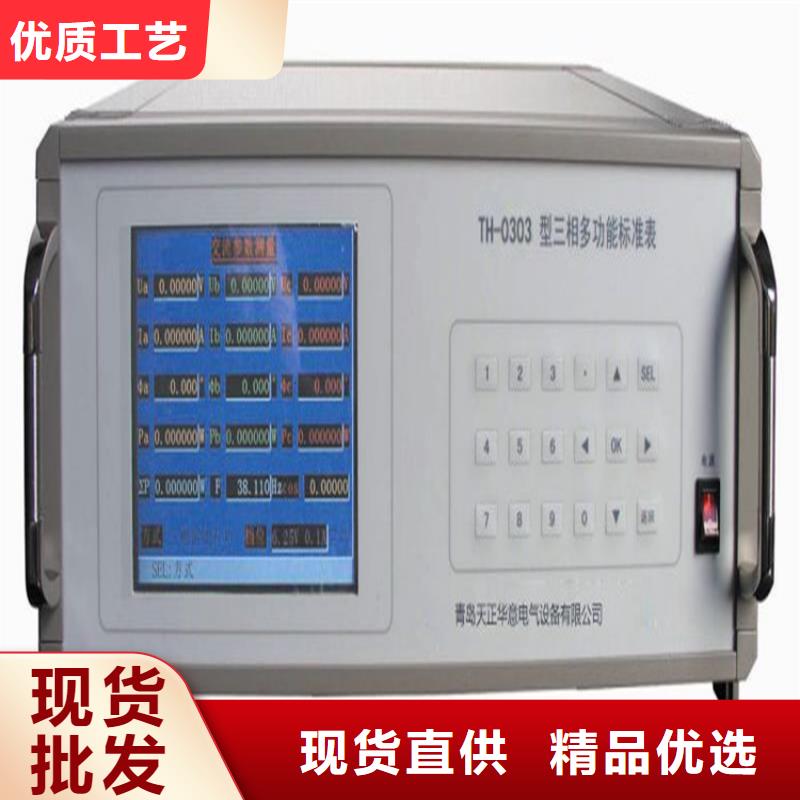

臺灣交流采樣現場校驗儀 設有RS-232接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．6 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。3 主要技術指標3．1 交流電壓量程 50V、100V、200V、400V、600V 輸出容量 20VA；3．2 交流電流量程 0.5A、1A 、2.5A、5A、10A、20A 輸出容量 20VA；3．3 交流電壓、電流調節范圍 0～120％ FS（800V量程0～105％ FS）， 調節細度 5×10-5；3．4 工頻交流電壓、電流、有功功率準確度 0.05％ FS；3．5 無功功率準確度 0.1％ FS；3．6 電流對同名相電壓的相位準確度 0.050；3．7 頻 率 調節范圍 45～65HZ， 調節細度 0.001HZ，調定值準確度 5×10-5；3．8 相 位 調節范圍0～359.990， 調節細度 0.010；3．9 交流電壓、電流輸出波形失真度 ≤0.3％；3．10 交流電壓、電流及功率輸出穩定度 ≤0.01％ FS /60s；3．11 諧波2～31次，幅度0～20％，各次諧波相位細度0.010·N（N為諧波次數）；3．12 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W；3．13 直流電流量程 0.5A、1A、2.5A、5A、10A、20A 輸出容量20W；3．14 直流電壓、電流調節范圍0～120％ FS（1000V量程0～105％ FS），調節細度5×10-5；3．15 直流電壓、電流輸出穩定度 ≤0.01％ FS /60s（峰－峰值）；3．16 直流電壓調定值準確度0.05％ FS；3．17 直流電流調定值準確度0.1％ FS；3．18 直流75mV輸出（負載≥5Ω）準確度 0.1％ FS；3．19 直流測量準確度（用于變送器輸出測量） 0.02％ FS（電壓0～±24V，電流0～±24mA）；3．20 工作電源 單相220V±10％， 50HZ±5％；
<臺灣>天正華意電氣設備有限公司 三相多功能標準功率源歡迎咨詢臺灣
臺灣交流采樣現場校驗儀在以往的配電變壓器運行管理中，調整線路偏相與用電參數檢測等問題，都是靠人工定期去配電室（變壓器臺區）察看記錄三相電流的大小，以此作為調整負荷及變壓器運行管理的依據。由于用電的不統一性，每條線路的用電負荷單憑一次、二次的察看，不能真正確定它們的大小，這樣就很難將三相負荷調整平衡。三相電流平衡分析儀可以24小時全天候對三相電流、電壓、有功、無功、功率因數跟蹤監測，并將其存入隨機U盤中，根據需要可隨時將U盤取回，由計算機上位機軟件將數據讀出來，并計算出三相不平衡率，且能自動將三相電流、電壓、有功、無功、三相不平衡率以曲線形式直觀地表示出來，從而為調整負荷及變壓器運行管理，有效降低線損，提供科學的依據。 該儀器的電流測量采用鉗形電流互感器，安裝拆卸十分方便，這樣就可以在各個配電室（變壓器臺區）間巡回監測，既提高了工作質量，又提高工作效率，是農電管理不可缺少的好助手。
<臺灣>天正華意電氣設備有限公司 三相多功能標準功率源歡迎咨詢臺灣
臺灣交流采樣現場校驗儀 4、按【校驗】鍵，看子菜單選擇（1、自動校驗，2、單點校驗）按數字鍵【1】，本裝置顯示被校表的被檢各點；5、按【電流】鍵，對準被上升電流值為準被校表分格，（因本裝置的上升鍵由“1、2、3、4代）按【1】鍵可上升電流10％，【2】鍵為1％，【3】鍵為0.1％，【4】鍵為0.01％，下降的四鍵由【5】、【6】、【7】、【8】代替，操作這八個鍵，對準各分檢點按下計算鍵，裝置將自動顯示每一個點的誤差及變差；例2、校一塊220V，5分格交流直讀表1、將被校表與交流輸出端的任意一相連接，根據主菜單按數字鍵【5】；選擇交流電壓表（如右圖所示）2、裝置翻頁到子菜單，電壓檔位選擇200V按數字鍵【4】；3、按【分格】鍵，光標移至總分格數，這時按數字鍵【2】【2】【分格】鍵確認，光標移至分格欄，按數字鍵【5】【分格】完成分格置入，4、按【參數】鍵，光標移至交流電壓表欄，按數字參數置入，【2】【2】【0】【參數】鍵確認，完成被校表參數置入；5、按【校驗】鍵，選擇【1】自動校驗，開始校表；6、按【電壓】鍵操作【1】【8】，八個鍵，上升或下降電壓幅值。
<臺灣>天正華意電氣設備有限公司 三相多功能標準功率源歡迎咨詢臺灣 <臺灣>天正華意電氣設備有限公司臺灣交流采樣現場校驗儀電壓、電流、頻率相位的大小調節都必須先按一下相應的功能鍵后方可調節（在VFD顯示屏上的相關位置有方塊符號作提示）＊ 本校準儀設置相位（零度）自校準功能，相位在自校前，顯示屏上PF值為------，Φ前面有×號，表示此時相位值未經校準。自校前請先接入被檢表（功率表、相位表、功率因數表），在電壓、電流輸出都大于滿量程的50％的情況下，按 鍵，顯示閃爍數秒后，自校完成。（自校后本機可校驗相位表，誤差≤0.1°；用戶如對相位（角度）要求較高，請經常進行相位檢查（在Φ功能下，按100％鍵），在進行相位檢查時仍必須接入負載，顯示電壓電流都大于滿量程50％，如相位準確則顯示 Φ：OK，在電壓、電流負載改變或檔位改變后，相位必須重新校零。）5.6電流輸出設H/L電平開關，以滿足不同內阻電流表的要求，一般情況下，請撥向“L”位置，當輸出電壓不能滿足要求時，再撥向“H”。六、注意事項：6.1 當儀器有輸出時，盡量避免轉換各種開關，以免損壞儀器或被檢儀表。6.2 電流輸出連接導線的電流密度應不小于4A/mm2。6.3 電壓輸出在低量程檔（1V），連接導線截面積應大于2.5mm2，電壓輸出在高量程檔（100V以上），連接導線應有良好的絕緣，并注意人身。6.4 儀器過熱（超溫）機內蜂鳴器開始鳴叫，此時應把電壓、電流輸出都回零（可不關機），待蜂鳴器不叫后再繼續使用。6.5 關機前請切斷所有輸出。
臺灣交流采樣現場校驗儀 流多功能校準儀適用于檢定、校驗各種0.5級交流電壓、電流、頻率、相位、功率、功率因數表。亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.2級以上交流電流、電壓、功率表。配用鉗形表校驗線圈（選購件），可校驗1級以下交流鉗形電流表（0～1000A）二、主要功能:2.1 5（或51/2）位VFD數字顯示輸出量，同時（同屏）顯示V、I、P、F、PF、Φ各種參數。2.2交流電壓輸出范圍為：0～1000V，分11檔，分辨率為0.02mV。2.3交流電流輸出范圍為：0～100A，分11檔，分辨率為0.2μA。2.4功率測量范圍為：0～100KW，分辨率為1mW。2.5頻率測量范圍為：40～70Hz。2.6功率因數范圍為：0～±1。2.7相位范圍為：0～360°。2.8輸出超載能自動保護，手動復位。2.9每檔電壓、電流可以過載10％。2.10輸出可選擇“本振/同步”，本振頻率40～70Hz，同步頻率與市電同步。2.11可按實際值或百分比兩種方式同時顯示。
<臺灣>天正華意電氣設備有限公司 三相多功能標準功率源歡迎咨詢臺灣 三相多功能標準功率源歡迎咨詢臺灣臺灣交流采樣現場校驗儀直流指示儀表半自動檢測在指示儀表檢測子菜單（圖10）中按“2”后，進入“直流電壓表參數輸入”界面，顯示如圖19。裝置在開機或復位后，在參數輸入界面中會顯示上一次所輸入被檢儀表的參數，有利于校多塊同參數的表。若在圖中“直流電壓(流)表參數輸入”部分中有不正常顯示時，請按“返回”鍵，可在指示儀表檢測子菜單（圖10）中按“5”（5:直流指示儀表初始化）鍵，使其回到初始狀態，恢復顯示正常。注：進行初始化時，不可中斷電源，以免數據遭到破壞！在“直流電壓表參數輸入”下方輸入被檢儀表的額定電壓、上限電壓（超過額定電壓值的點，不校或沒有時，使其顯示全為“0”即可）、均勻校驗點數、等級。用“”、“”鍵，把光標移到相應信息欄目，輸入數值即可。“”或“”鍵，使光標在同一欄目中移動，方便修改數字；在計量單位欄中切換“V”或“mV”也用此二鍵。完成輸入后按“OK”鍵（如果出現錯誤提示，可重新輸入正確值后再按“OK”鍵），屏幕提問“是否做變差（0：是，其他：否）？”(“其他”不包括 “復位”鍵) ，回答后進入半自動測試誤差程序。選“做變差”：做完所有均勻校驗點（或所有均勻校驗點和上限值校驗點）的上升誤差后，接著做所有均勻校驗點（或上限值校驗點和所有均勻校驗點）的下降誤差，并自動算出上升、下降誤差的變差值。未選擇時，只做所有均勻校驗點（或所有均勻校驗點和上限值校驗點）的上升誤差。
<臺灣>天正華意電氣設備有限公司
臺灣交流采樣現場校驗儀 三相交直流標準源，是根據標準和規程而設計的一種檢定裝置，不需要外配標準表，可對0.5級以下單、三相交/直流電壓表，交/直流電流表，功率表進行自動或手動校驗，此外還可以對頻率表、相位表、功率因素表、變送器、電力負荷變量器、功率繼電器進行校驗檢定。二、本校驗儀技術指標符合：JJG597—05交流電能表檢定裝置規程SD 111—83交流儀表檢定裝置校驗規程SD 112—83直流儀表檢定裝置校驗規程三、主要特點：1、數字調頻、調相、調幅、智能化設計、操作由鍵盤控制；2、電壓、電流輸出具有恒壓、恒流特性，定頻、定相功能；3、多功能標準表具有功率、電能、交/直流電壓、交/直流電流標準；4、直流輸出與交流輸出分開；5、輸出電壓短路、輸出電流開路具有自動保護功能，并有聲光提示；6、背光式液晶顯示直觀明了；7、采用編程方式電表進行檢驗，直接顯示誤差并打印測試結果；8、具有除電能表外的軟件修正標準表功能。四、主要技術指標：1、輸出電壓檔：30V、100V、200V、400V、600V調節細度為0.01％，各檔有20％余量；2、輸出電流檔：0.1A、0.5A、1A、2.5A、5A、10A、20A調節細度為0.01％，各檔有20％余量；3、輸出頻率范圍：45—65Hz，調節細度0.01Hz；4、輸出相位調節：0—360°，調節細度0.1°；5、相角對稱度：三相四線電壓120°±0.5°、三相三線電壓60°±0.5°、電流120°±1°；6、輸出波形失真度：電壓、電流波形失真度＜0.5％；7、直流電壓與交流電壓相同并增加直流75mv檔；8、直流電流與交流電流相同并增加直流1mA檔；9、輸出直流電壓、電流紋波為≤1％；10、輸出電壓、電流、功率穩定度為0.02％/2（分鐘）；11、輸出電壓、電流表準確度0.1％；12、輸出電壓、電流每相額定容量為20VA，輸出直流電壓、電流額定容量為15VA；13、供電電源：220V±10％、50Hz±1％線路無突變負載；14、工作環境溫度：-5℃—35℃、濕度為85％，無腐蝕性氣體；15、體積：長350×寬430×高190（mm）；16、重量：25Kg
<臺灣>天正華意電氣設備有限公司 三相多功能標準功率源歡迎咨詢臺灣
臺灣交流采樣現場校驗儀 3.7 顯示單三相相量圖，方便查找現場接線錯誤。3.8 可顯示電壓、電流的波形圖，方便進行1-24次諧波分析。3.9 體積小、重量輕，操作簡單。3.10 手動校驗單項電能表誤差，無需手動開關，使用確認功能鍵即可完成。3.11 使用中文液晶顯示，界面友好操作方便。四、技術性能4.1 整機精度1.0級4.2 電壓輸入范圍：2~600V鉗型電流互感器輸入范圍：鉗表0.2~350A4.3 相位測量范圍：0~359.9°4.4 工作電源；兩節1.5V 電池4.5 環境溫度：-20℃~ ＋55℃ 4.6 絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩb、工作電源輸入端對外殼之間承受工頻2KV（有效值）歷時1分鐘試驗。4.7 體積：長×高×寬 220×30×60（mm） 重量：0.2kg五、面板說明5.1 面板布置圖〔見附表1〕UA(紅)為電壓輸入回路火線端鈕UN(黑)為零線端鈕。鉗形互感器正面為電流流入方向L1。5.2 鍵盤說明5.2.1 【OFF】、【ON】鍵，當指向【ON】時，儀器開機；當指向【OFF】時關機。5.2.2【HOLD】鍵：當界面為測量參數時，按【HOLD】鍵可以鎖定該界面不再刷新，此時界面右上角出現“H”。5.2.3【F1】、【F2】、【F3】：儀器操作鍵。具體操作方法如下：①當界面上邊沒有任何提示，則默認為【F1】鍵為返回鍵，【F2】鍵為向下翻頁鍵，【F3】鍵為確認鍵。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科遠公司電話 按【F3】鍵可以進入主菜單② 當界面顯示如下時，各鍵則代表它下面的提示。此時，按【F2】鍵↓，可以向下循環選擇進入子菜單，按【F1】鍵、可以返回上一級菜單，按【F3】鍵進入到所選中的功能菜單。
<臺灣>天正華意電氣設備有限公司 三相多功能標準功率源歡迎咨詢臺灣
臺灣交流采樣現場校驗儀 頻率變送器檢測 在“XX變送器參數輸入”（XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面里，按底部“頻率”鍵，選擇頻率變送器檢測。“頻率范圍”欄目中通過鍵，可選擇五種變送器輸入范圍：45Hz～55Hz、46Hz～54Hz、47Hz～53Hz、48Hz～52Hz、49Hz～51Hz。選擇“自動”后按“OK”鍵，屏幕提問“是否要做響應時間？”，回答后屏幕第二次提問“是否要做諧波影響？”，回答后屏幕第三次提問“是否要做紋波測量？”，回答后進入自動測試誤差程序。裝置自動對包括和標稱值在內的各均勻校驗點進行檢測并得出誤差。若用戶對“是否要做響應時間？”、“是否要做諧波影響？是否要做紋波測量三項做出過“是的選擇，裝置將做相應測試并在“誤差”欄顯示結果。功率因數變送器檢測 在“XX變送器參數輸入XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面里，按底部“因數”鍵，選擇功率因數變送器檢測。功率因數變送器檢測提供三相三線和三相四線兩種接線方式，可在“接線方式”欄目里選擇（“3/3”方式時，裝置自動將Ua、Uc的電壓和Ia、Ic的電流升至被檢變送器額定電壓、電流值的；“3/4”方式時，裝置自動將Ua、Ub、Uc的電壓和Ia、Ib、Ic的電流升至被檢變送器額定電壓、電流值的；操作員根據被檢變送器的接線圖選擇接線方式，并且對應接到裝置的各相輸出端上，對于裝置的電流輸出端沒接被檢變送器的，應將其短接，以免開路。三相三線被檢儀表的Ub端接裝置的Uo端。）。選擇“自動”后按“OK”鍵，屏幕提問“是否要做響應時間？”，回答后屏幕第二次提問“是否要做諧波影響？”，回答后屏幕第三次提問“是否要做紋波測量？”，回答后進入自動測試誤差程序。裝置自動對0.5L、0.6L、0.7L、0.8L、0.9L、1.0、0.9C、0.8C、0.7C、0.6C、0.5C十一個校驗點進行檢測并得出誤差。若用戶對“是否要做響應時間？”、“是否要做諧波影響？是否要做紋波測量？”三項做出過“是”的選擇，裝置將做相應測試并在“誤差”欄顯示結果。
<臺灣>天正華意電氣設備有限公司 三相多功能標準功率源歡迎咨詢臺灣
臺灣交流采樣現場校驗儀【監控】當置入各數據出現錯誤時，可按監控鍵后輸入數字鍵、再按相應的【電壓】、【電流】、【頻率】或【相位】鍵可送入相應的電壓、電流、頻率、相位的幅值，；【表號】1、可配合查詢鍵使用，查詢被校表的數據（以上在說明【查詢】時已闡述）；2、本機在受計算機控制通訊時，按下【表號】后顯示屏出現遠控字樣即允許與計算機通訊；如圖顯示：【分格】1、校指示儀表時置入相應被校表的分格數；2、在校驗電能表時，用作置入被校表所須校驗的圈數；【復位】則機內所有數據，恢復到初始狀態；3、方向鍵：【←】、【↑】、【→】、【↓】為翻閱菜單及移動光標的作用。總電源開關：為開啟本機電源。開機后顯示屏進入主菜單，如圖顯示：顯示屏分為上、下兩個區域，以空格為界。顯示屏中黃點為光標，將光標移至相應的格內則允許改變相應的各種數據。以空格以上的區域又分為顯示格和數據輸入格。Ua、Ub、Uc、Ia、Ib、Ic、P（功率）為輸出實際值顯示格，既顯示本機所輸出的A、B、C各相的交流電壓、電流、功率。（注：在輸入交流電流時，交流電流輸出端應短路。在輸入直流電流時，將A相交流電流輸出端開路，將直流電流輸出端短路。在輸入交、直流電壓時，電壓輸出端應開路。）由于本機設計的是定頻、定相源，所以Φa、Φb、Φc、Hz、COSΦ顯示格是數據輸入顯示格，根據被校表的要求在校表前輸入的，具體輸入方法見上。額定電壓、額定電流、PT、CT、相別、分格、總分格也是數據輸入顯示格，具體輸入方法見后。
<臺灣>天正華意電氣設備有限公司 三相多功能標準功率源歡迎咨詢臺灣
臺灣交流采樣現場校驗儀使用方法6.1開 機將電源線插頭正確地插入額定的電源（220V±5％ 50HZ±5％）后，按下前面板的電源開關，這時儀器“嘟…“的一聲，顯示器顯示如前面板圖所示，稍后儀器進入電壓電流測量工作狀態，本儀器操作界面的基本組成見圖6.2主菜單開機穩定以后，在儀表上按【主菜單】鍵，“嘟…”的一聲，屏幕顯示主菜單窗口。此時窗口中有一個閃爍的“_”光標停在剛返回的菜單上，通過按【＜】、【＞】、【∧】、【∨】鍵，將光標移到所選擇的功能下面，再按【確認】鍵即可選擇指定的測量功能，同時進入到相應的功能界面，而如圖（4）所示，主菜單包括基本參數測量、諧波失真度測量和系統參數設置三個功能塊。6.3基本參數的設置進入測量功能后，可以看到各界面有一個測量參數監視區。U為電壓、I為電流、ф為相位、P為有功功率、Pf為功率因數、Frq為頻率。按【＜＜】鍵進入對應位置的設置參數。參數設置區，提示當前設置項目，具體方法見下面詳細說明。在進行測量之前，用戶需觀察界面上的參數是否符合被測信號的要求，若不符合則均需要進行相關參數的設置。6.3.1電壓、電流量程設置：設置時用按對應位置的【＜＜】 鍵進入“電壓量程（U：100V）”處，在按一次【＜＜】 鍵進入電流量程（I：5.0A），在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。有功功率，無功功率切換：按數字鍵0設置為有功功率，功率顯示為“P”；按數字鍵1設置為無功功率，功率顯示為“Q”6.3.2 接線方式設置設置時用按對應位置的【＜＜】 鍵進入“接線方式”處，在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。6.3.3 顯示方式的設置“顯示方式”有：百分數、實際值、矢量圖顯示。設置時用按對應位置的【＜＜】 鍵進入“顯示方式”處，在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。
<臺灣>天正華意電氣設備有限公司 三相多功能標準功率源歡迎咨詢臺灣 <臺灣>天正華意電氣設備有限公司臺灣交流采樣現場校驗儀 電能表校驗校表舉例：例、自動檢定一只220V/5A電能常數為450的三相四線有功電度表，操作步驟如下：1、將被校表掛在校表架上并接好線，對準光電頭，如需打印，則要接好打印機，打開打印機開關；2、啟動總電源開關，待液晶顯示屏主菜單正常顯示后按【←】或【→】光標鍵進入電能表校驗主菜單，根據主菜單提示，按數字鍵【2】進入三相四線的有功表校驗狀態；3、可用【↑】或【↓】鍵翻閱子菜單，進入電流檔位頁，根據子菜單的提示，按數字鍵將電流量程切換到5A檔位；4、同上翻閱子菜單，進入電壓檔位頁，根據子菜單提示，按數字鍵將電壓量程切換到200V檔；5、按【監控】鍵子菜單消失，屏幕上出現請輸入數值，按數字鍵【1】【1】【0】【電壓】鍵，電壓表則顯示220.00電壓值輸入完畢；6、按【分格】鍵子菜單消失，光標移至圈數一欄，按數字鍵送入被校圈數如按【2】再按【分格】鍵確認，則被校表圈數為兩圈，也可直接按【分格】默認被校圈數為1圈；7、按【監控】鍵子菜單提示“請輸入數值：”此時輸入：【4】【5】【0】【參數】，注：監控鍵為一個多功能鍵，需和其他鍵配合使用：a、可作為退出當前子菜單，顯示主菜單，b、也可配合功能鍵及數字鍵置入相應的參數；8、檢查光電頭采樣是否正常；9、按【校驗】鍵屏幕顯示：1、自動檢表，2、單點檢表，根據提示按數字鍵【1】本機進入自動校驗，并自動上升相應的電流幅值，根據光電采樣計算并顯示誤差；10、如需單點校驗，則按數字鍵【2】，被校表誤差將誤差欄中顯示，這時請按【↑】或【↓】鍵移動光標至電流根據子菜單選擇您所需校驗點的電流幅值。存表總清密碼：
臺灣交流采樣現場校驗儀 說明：前面板輸出端子均為交流輸出；后面板輸出端子均為直流輸出及75mV以下，1mA以下，專用端子。面板上6個電位器為三相電壓、三相電流手動細調。七、鍵盤布置見圖：（見附圖2）鍵盤各按鍵功能說明：1、數字鍵：【0】—【9】為數字鍵，可配合【電壓】、【電流】、【頻率】、相位】鍵使用等到相應的輸出，可配合【存貯】、【表號】、【查詢】鍵使用得到所需調出的校表數據，可配合【分格】、【變比】、【參數】鍵使用輸入校表數據，可配合液晶顯示窗口的主菜單、子菜單提供相應的支持。2、 功能鍵：【 ? 】1、可配合數字鍵作為小數點使用；2、可在有變比的表校驗時改變KW為MW的單位例如輸入額定功率為30Mvar功率置入為按【參數】【 3 】【 0 】【參數】鍵，按【 ? 】鍵改變單位；【變比】有變比的表校驗時，按【變比】鍵.置入方式為按【變比】鍵，光標移至PT欄按數字鍵置入電壓變比，再按【變比】鍵確認光標移至CT欄，同樣按數字鍵置入電流變比，按【變比】鍵確認；【校驗】為校表命令的執行鍵；【參數】可配合數字鍵輸入相應被校表常數；【存貯】1、用于存貯被校表數據如需存貯被校表數據，校完表后按“存儲→相應的序號”如校完第三塊表需存貯，則操作步驟如下：按“【存儲】、【 3 】”鍵，則被校表數據存在第三塊表內；2、可配合其它鍵用于軟件修正標準表數據操作 詳情請見附頁中TH-3020多功能校準儀面板修正方法【計算/打印】校儀表時每按一次計算一次誤差，為打印被試表的校驗結果；【電壓】配合數字鍵使用，是所輸入數字幅值電壓的執行鍵。【電流】配合數字鍵使用，是所輸入數字幅值電流的執行鍵。【頻率】配合數字鍵使用，是所輸入數字幅值頻率的執行鍵。【相位】配合數字鍵使用，是所輸入數字幅值相位的執行鍵。【查詢】配合數字鍵及【表號】鍵使用，可用于查詢已存入的被校表數據；如需查詢第三塊表的數據，步驟如下：按“【查詢】→【 3 】（被查詢表的序號）→【表號】”鍵，菜單則顯示第三塊表數據。
<臺灣>天正華意電氣設備有限公司 三相多功能標準功率源歡迎咨詢臺灣
臺灣交流采樣現場校驗儀須知！ 警告 切勿在電流輸出端開路狀態下進行電流輸出操作。切勿在電壓輸出端短路狀態下進行電壓輸出操作。 在接通電源前請確認供電電壓為220V。 切勿在爆炸物、蒸汽、可燃氣體或灰塵附近使用本裝置。 裝置供電系統應可靠接地。切勿讓裝置內部進水。 非專業人員請勿私拆本裝置。2. 技術要求2.1 基本要求 本儀器符合標準GB8587-86《測量儀器環境試驗總綱》中Ⅰ組儀器的規定:額定工作溫度18℃～22℃，濕度≤86％RH，允許工作在5℃～45℃。2.2 供電電源 額定電壓：220V±5％ 額定頻率：50HZ±5％2.3 消耗功率 約15W2.4 預熱時間 在額定工作環境下，計量需30分鐘 2.5 外形尺寸380mm×290mm×110mm(L×B×H)2.6 重 量 7Kg3. 性能指標3.1 電 壓3.1.1 測量范圍： 60V～400V3.1.2 額定電壓量程： 60V、100V、200V、400V3.1.3 準確度：3.0V～600V 誤差≤±0.03％（讀數）±0.02％（滿度）0.05級；3.1.4 顯示方式：直讀、100分格兩種（5 1/2顯示）3.1.5 輸入阻抗：R≥2MΩ3.1.6 溫度系數：5℃～45℃內優于 10PPm/℃3.2 電 流3.2.1 測量范圍： 1A～12A3.2.2 額定電流量程： 1A、5A、10A、CT(10A鉗形互感器)3.2.3 不確定度：1A～10A誤差≤±0.03％（讀數）±0.02％（滿度）0.05級CT誤差≤±0.12％（讀數）±0.08％（滿度）0.2級3.2.4 顯示方式：直讀、100分格兩種（5 1/2顯示）3.2.5 輸入負荷： 0.1VA3.2.6 溫度系數：5℃～45℃內優于 10PPm/℃3.3 功 率3.3.1 測量范圍：0.3W～4000W
