遂寧變壓器容量特性測試儀容量測試3.1容量參數設置在主菜單界面選定“容量測試”項，進入容量測試前的參數設定界面（圖三）。一次電壓：進行變壓器容量的判定之前，需要正確輸入變壓器的工作電壓，該項為變壓器的一次額定電壓值。單位為kV。二次電壓：進行變壓器容量的判定之前，需要正確輸入變壓器的工作電壓，該項為變壓器的二次額定電壓值。單位為kV。一次電壓、二次電壓的可輸入值不高于500kV，同時如果輸入的數值不包括在下列電壓等級時，儀器自動將“變壓器類型”改變為“其他變壓器”。測試“其他變壓器”的容量時，需要輸入被測變壓器的“阻抗電壓”，才能進行準確的變壓器容量測量。本儀器包含的變壓器電壓等級包括：10kV/0.4kV、10kV/3kV-6.3kV、35kV/0.4kV、35kV/3.5kV-11kV、6kV/0.4kV、6kV/3kV-3.15kV、6.3kV/0.4kV、6.3kV/3kV-3.15kV、10.5kV/0.4kV、10.5kV/3kV-6.3kV、11kV/0.4kV、11kV/3kV-6.3kV等12項（/前方為變壓器的一次額定電壓，/后為變壓器的二次額定電壓）。變壓器類型：設定被試變壓器的類型。主要設定有“SJ（73）配變”、“S7.S9(及以上)配變”、“干式變壓器”、“其他變壓器”等四個備選項。其中，“其他變壓器”的概念是指，所測變壓器的額定電壓未在上表所列出的電壓等級范圍之內的變壓器、非配電變壓器的特種變壓器等等變壓器。當選用“S7.S9(及以上)配變”項時，容量測試完畢后，系統將根據測得的被試品的負載損耗，來推定被試變壓器究竟屬于哪一種類型的變壓器，以供工作人員參考。另外S9(11)配變與S9(11)電變的不同，請參考國標《JB/T 3837-2010變壓器類產品型號編制方法》的規定。阻抗電壓：當測試“其他變壓器”時，輸入準確地阻抗電壓，才能進行準確地容量測量。可以直接用數字鍵輸入數據。當測試“其他變壓器”以外的其他變壓器時，該項將根據額定電壓和變壓器類型顯示國標阻抗電壓。一般情況下該項值無需修改，即可進行正常的容量測試。只有當試品變壓器銘牌所標阻抗電壓與該項所顯示值相差較大時，則建議改變其值，使其更接近銘牌所標注的“阻抗電壓”值，將更有助于變壓器容量的測試。

<遂寧>天正華意電氣設備有限公司

遂寧變壓器容量特性測試儀有源負載正確設置了特性參數后，再進行有源負載的測試功能。按照“測試鉗接在被試變壓器的高壓側，低壓側要良好短接”的原則接好線后，按確定鍵測試；測試完畢后結果顯示在液晶屏上，測試結果包括：三相測試電壓值（Ua、Ub、Uc）、三相測試電流值（Ia、Ib、Ic）、三相實測損耗值（Pa、Pb、Pc）、校正到額定試驗條件下（額定電流、溫度校正到設定溫標）的短路損耗數值、校正到額定條件的阻抗電壓，被測變壓器的高壓電阻和高壓電抗。圖十一 有源負載試驗操作提示圖十二 有源負載測試結果屏4.3.3 結果查詢可以對保存的結果進行瀏覽、打印、刪除、上傳等功能。4.4 特性試驗圖十三 特性試驗4.4.1 單相空載a)為確保儀器的準確度，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，變壓器的A、B、C各相做單相空載試驗時必須使用單相交流可調電源。b)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。做A相空載時，將黃色測試鉗子夾在變壓器低壓側的a相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。c)接線無誤后，接通單相可調交流電源調壓到231V，按‘開始測試’鍵，進行A相的測試，待數值穩定后按‘A相測試’鍵此時完成a相測試。注意：完成a相測試后必須先斷開所施加的231V交流電源，然后換相測試（每測試完一相必須先斷開電源）。圖十四 單相空載接線提示圖d)做B相空載時，將黃色測試鉗子夾在變壓器低壓側的b相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘B相測試’鍵此時完成B相測試。e)做C相空載時，將黃色測試鉗子夾在變壓器低壓側的c相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘C相測試’鍵此時完成C相測試。f)三相分別測試完畢后顯示實測空載損耗以及校正后的空載損耗（這里的校正是指非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。

遂寧變壓器容量特性測試儀液晶界面液晶顯示界面主要有十一屏，包括主菜單和十個功能界面，下面分別加以詳細介紹。1、主菜單界面儀器開機即進入主菜單，界面如圖3所示：圖3、主菜單界面主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、單相空載、三相空載、單相變測試、三相短路、結果查詢、電氣參數、諧波分析。當光標指向哪一個功能選項時，哪個選項就變為反色顯示，可見圖四界面中選中項為‘容量測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘’確定鍵進入選中的功能顯示屏。下端為提示行，顯示當前的日期時間、內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。各功能選項的用途分別為：?容量測試：用來測量變壓器的容量值。?參數設置：用來對變壓器空負載試驗的必要的參數進行設置。?有源負載：用儀器內部電源來進行變壓器的短路試驗，無需其他輔助設備。?單相空載：使用單相電源進行三相變壓器的空載試驗；在現場三相電源一般不容易滿足要求，我公司獨創了一種單相電源對三相變壓器進行空載試驗的方法。針對Y/Yn0的配電變壓器，只需要單相市電（交流220V）即可進行空載試驗。?三相空載：使用外接的三相電源進行變壓器的空載試驗。?單相變測試：外接電源測試單相變壓器的空負載、三相變的零序阻抗。?三相短路：使用外接的三相電源進行變壓器的短路試驗。?結果查詢：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。?電氣參數：用來進行各種電參量的測量，包括：波形顯示、矢量分析、實時數據。?諧波分析：用來檢測試驗電源的諧波含量。

<遂寧>天正華意電氣設備有限公司
遂寧數顯示鹽密度測試儀2023已更新(今日/檢測) <遂寧>天正華意電氣設備有限公司

遂寧變壓器容量特性測試儀容量測試結果準確率達100％。它一種設備相當于五種設備：有源變壓器容量測試儀＋變壓器損耗參數測試儀＋零序阻抗測試儀＋諧波分析儀＋示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓、零序阻抗等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的 產品。

遂寧變壓器容量特性測試儀干式電力變壓器技術參數和要求》《GBT 22072-2008 干式非晶合金鐵心配電變壓器技術參數和要求》《JB/T 3837-2010變壓器類產品型號編制方法》由于變壓器材質測試、容量測試以及特性試驗等都是比較專業的試驗，在試驗測試中，相關設置內容和測試結果項目比較多。而且由于歷史遺留原因，同一測試內容全國各地叫法不一，為了您能更方便對變壓器容量測試和特性測試有一個的了解，特將一些會用到的變壓器試驗術語和定義列在下面。為了保證權威性，一下內容均摘錄自《GB 1094.1-2013》等標準。1、分接在帶分接繞組的變壓器中，該繞組的每一個分接連接均表示該分接的繞組有一個確定的有效匝數，也表示該分接繞組與任何其他繞組不變的繞組間有一確定的匝數比。2、主分接與額定參數相對應的分接。特殊說明，空負載損耗以及空載電流等參數均表示的時被測變壓器處于主分接時的數據(但另指定其他分接時除外)。3、有載分接開關適合于在變壓器勵磁或負載下進行操作的用來改變變壓器繞組分接連接位置的一種裝置。4、無勵磁分接開關適合于只在變壓器無勵磁(與系統隔離)時進行操作的用來改變變壓器繞組分接連接位置的一種裝置5、空載損耗(俗稱：鐵損、鐵芯損耗)當額定頻率下的額定電壓（分接電壓）施加到一個繞組的端子上，其他繞組開路時吸取的有功功率。6、空載電流當額定頻率下的額定電壓(分接電壓)施加到一個繞組的端子上，其他繞組開路時流經該繞組線路端子的電流方均根值。注1：對于三相變壓器，是流經三相端子電流的算數平均值。注2：通常用占該繞組額定電流的百分數來表示。對于多繞組變壓器，是以具有額定容量的那個繞組為基準的。7、負載損耗(又稱：短路損耗；俗稱：銅損)在一對繞組中，當額定電流流經一個繞組的線路端子，且另一繞組短路時在額定頻率及參考溫度下所吸取的有功功率。此時，其他繞組(如果有)應開路。注1：對于雙繞組變壓器，只有一對繞組組合和一個負載損耗值。對于多繞組變壓器，具有與多對繞組組合相對應的多個負載損耗值。整臺變壓器的總負載損耗值與某一指定的繞組負載組合相對應。注2：當繞組組合中兩個繞組的額定容量不同時，其負載損耗以額定容量小的那個繞組中的額定電流為基準，而且應指出參考容量。

<遂寧>天正華意電氣設備有限公司

遂寧變壓器容量特性測試儀 使用注意事項6.1．測試1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．使用有地線的電源插座。5．不能在電壓和電流超量程的情況下工作。6．短路試驗時，非加壓側的短接必須良好，否則會對測試結果有影響。7．做短路試驗時，如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。8．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作順利進行。9.變壓器容量測試儀標準配置短路線200mm2×0.8m，在測量超過1000KVA時短路線應相應加倍或更粗才能保證測量的精度。6.2．電池及充放電電池采用工業級聚合物鋰電池，重量輕，單位儲能密度大，受負載和環境溫度變化影響小的特性，儀器在開機狀態下自動采集供電鋰電池的電池電壓，并以可視化圖形顯示，當電池電壓電量低于10％時，測試儀自動以聲光報警提示，測試儀內部集成了電池的充電模塊，充電電壓市電交流220V電池充電時長不低于14小時，在測試儀長期不用情況下，請至少每兩個月充放電一次。，盡量不要在儀器剩余電量不足10％時測試，并且在充電時不允許測試。

<遂寧>天正華意電氣設備有限公司

遂寧變壓器容量特性測試儀容量參數設置公共參數為做變壓器的容量及特性試驗時候必須設定的參數，進行容量測試時對容量測試參數部分進行正確的設置，同樣，進行特性測試時對特性參數部分進行正確的設置。公共參數部分的各個參數說明：變壓器類型：指變壓器的不同類型。根據《變壓器能效計劃（2021-2023年）》涵蓋所有涉及GB20052-2020《電力變壓器能效限定值及能效等級》相關標準。變壓器類型包含了以下，點擊中間即可打開選擇：?聯結組別：根據變壓器的內部接線方式可分為Yyn0、Dyn11和Yzn11三種情況，只有明確變壓器的聯結組別才可準確判斷出被測變壓器的型式。?額定高壓：指被試變壓器施壓側的額定電壓值，用于區別不同電壓等級的變壓器；相同容量、不同電壓等級變壓器的短路試驗參數值是不同的；要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。?額定低壓：低壓側的額定電壓，單位KV；?阻抗電壓：當測試非標變壓器時，必須輸入此項參數，才可正確測出實際容量及特性參數。阻抗電壓的取值范圍2.0％~20.0％。注意：當測試國標配電變壓器時，阻抗電壓參數框前面如果有圖標，阻抗電壓有效，設置的阻抗電壓參與變壓器容量計算，如果圖標為，阻抗電壓無效，設置的阻抗電壓不參與變壓器容量計算。?當前溫度及溫標：輸入當前被測變壓器的本體溫度，用于對測試結果做溫度校正。因容量判斷主要依據是變壓器的短路試驗的數據（阻抗電壓和短路損耗），根據我們所測出的實際數據，按要求校正到額定條件時的短路損耗數值，在查表得到被試變壓器的實際容量；變壓器短路試驗（測量短路損耗）時將測試功率測試結果校正到溫標（短路試驗的額定條件為溫標），不做此項校正時輸入溫標即可（校正公式為：P＝K×PK ，其中K代表電阻溫度系數，其算法為K＝(235＋溫標)/(235＋t)，式中t為測試時實際溫度，對于阻抗電壓的校正，也是根據公式用實測值進行自動校正，公式如下：式中UKT代表當前溫度實測阻抗電壓百分比，PKT代表當前溫度下實測短路損耗，SN表示被測變壓器的額定容量。測試結果是非額定電流的校正，同時國標要求變壓器的短路損耗應在環境溫度為“溫標”設定值時進行，所以額定條件的數據都是在“溫標”時的標準數值，為了準確判斷容量，必須將測試結果校正，因此當前溫度的準確直接影響容量的判斷結果。當前溫度的取值范圍：-35℃~75℃。

遂寧數顯示鹽密度測試儀2023已更新(今日/檢測) <遂寧>天正華意電氣設備有限公司

遂寧變壓器容量特性測試儀我國電力系統實行兩部制電價：除了收取計量裝置所計量的費用外，還要根據變壓器容量收取基本電費；對于較大用戶在投運變壓器時還要一次性交納增容費。隨著電力行業的發展，用電量的增大，自有變壓器和個人承包變壓器已漸漸占據了配變中相當的份額，隨之而來的就是個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）；有些用戶年偷電費額達數十萬之多，電力部門苦于沒有有效的控制手段。 有源變壓器特性-容量綜合測試儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

遂寧變壓器容量特性測試儀干式電力變壓器技術參數和要求》《GBT 22072-2008 干式非晶合金鐵心配電變壓器技術參數和要求》《JB/T 3837-2010變壓器類產品型號編制方法》由于變壓器材質測試、容量測試以及特性試驗等都是比較專業的試驗，在試驗測試中，相關設置內容和測試結果項目比較多。而且由于歷史遺留原因，同一測試內容全國各地叫法不一，為了您能更方便對變壓器容量測試和特性測試有一個的了解，特將一些會用到的變壓器試驗術語和定義列在下面。為了保證權威性，一下內容均摘錄自《GB 1094.1-2013》等標準。1、分接在帶分接繞組的變壓器中，該繞組的每一個分接連接均表示該分接的繞組有一個確定的有效匝數，也表示該分接繞組與任何其他繞組不變的繞組間有一確定的匝數比。2、主分接與額定參數相對應的分接。特殊說明，空負載損耗以及空載電流等參數均表示的時被測變壓器處于主分接時的數據(但另指定其他分接時除外)。3、有載分接開關適合于在變壓器勵磁或負載下進行操作的用來改變變壓器繞組分接連接位置的一種裝置。4、無勵磁分接開關適合于只在變壓器無勵磁(與系統隔離)時進行操作的用來改變變壓器繞組分接連接位置的一種裝置5、空載損耗(俗稱：鐵損、鐵芯損耗)當額定頻率下的額定電壓（分接電壓）施加到一個繞組的端子上，其他繞組開路時吸取的有功功率。6、空載電流當額定頻率下的額定電壓(分接電壓)施加到一個繞組的端子上，其他繞組開路時流經該繞組線路端子的電流方均根值。注1：對于三相變壓器，是流經三相端子電流的算數平均值。注2：通常用占該繞組額定電流的百分數來表示。對于多繞組變壓器，是以具有額定容量的那個繞組為基準的。7、負載損耗(又稱：短路損耗；俗稱：銅損)在一對繞組中，當額定電流流經一個繞組的線路端子，且另一繞組短路時在額定頻率及參考溫度下所吸取的有功功率。此時，其他繞組(如果有)應開路。注1：對于雙繞組變壓器，只有一對繞組組合和一個負載損耗值。對于多繞組變壓器，具有與多對繞組組合相對應的多個負載損耗值。整臺變壓器的總負載損耗值與某一指定的繞組負載組合相對應。注2：當繞組組合中兩個繞組的額定容量不同時，其負載損耗以額定容量小的那個繞組中的額定電流為基準，而且應指出參考容量。

<遂寧>天正華意電氣設備有限公司

遂寧變壓器容量特性測試儀特性測試界面“特性測試”，主要是指測試變壓器的負載損耗、空載損耗等基本特性數據，如果要完全符合標準的要求，其測試過程幾乎全部都要借助外部的調壓、升壓設備，在操作過程中可能會有高壓產生，請務必注意。變壓器特性測試的具體接線方式方法在第5章中單獨講解，如果要了解具體接線方法請直接看第5章。4.1 空載損耗測試在特性界面選定“空載測試”項，進入空載測試設置界面（圖六）。空載測試是需要外配交流電源（包括升壓、調壓設備）的測試。4.1.1空載損耗測試參數設置進行空載測試前，需要設定一些必要的參數。一次電壓：進行變壓器測試之前，需要正確輸入變壓器的工作電壓，該項為變壓器的一次額定電壓值。單位為kV。圖六 空載測試參數設置界面二次電壓：進行變壓器測試之前，需要正確輸入變壓器的工作電壓，該項為變壓器的二次額定電壓值。單位為kV。標稱容量，即為被試變壓器的額定容量；變壓器類型：設定被試變壓器的類型。主要設定有“SJ（73）配變”、“S7.S9(及以上)配變”、“干式變壓器”、“其他變壓器”等四個備選項。聯接組別：選擇被測變壓器的實際聯接組別。電壓變比，當所測量的電壓值超過本儀器本身量程后，用戶可以外擴電壓互感器，進行量程擴展。此參數為外擴電壓互感器的變比值（如：10kV/0.1kV的電壓互感器，應輸入100）。當未用外擴電壓互感器時，請輸入1。電流變比，與電壓變比的意義相似。當所測電流超過儀器本身量程后，可以外擴電流互感器，來進行量程擴展，該參數為外擴電流互感器的變比值（如：100A/5A的電壓互感器即可輸入20）。同樣，當未用外擴電流互感器時，請輸入1。變壓器編號：共6位數的變壓器編號。主要是為了便于變壓器的管理、查閱。該項值通過數字鍵輸入。

遂寧變壓器容量特性測試儀容量測試參量設置界面在選中‘容量測試’功能時，進入容量測試參量設置屏。如圖4所示：圖4、容量參數設置容量測試設置屏可見，項目有：試品編號、設置日期、設置時間、當前溫度、阻抗電壓、高額電壓、試品類型、分接檔位、聯結組別、參比容量、界面風格。顯示屏下一行為開始測試，當手形指針指到此項目時按確定即開始測試。各項參數的含義和作用如下：?試品編號：為了區分所測試的變壓器，人為的為其編號（共6位數，可為0~9數字或26個英文字母），以便在查閱時不會將幾組結果混淆。?設置日期：用來對日期進行設置，調整當前顯示的年、月、日。?設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。?當前溫度：輸入當前的被測變壓器的本體溫度，用于對測試結果做溫度校正，因容量判斷主要的依據為變壓器的短路試驗的數據包括阻抗電壓和短路損耗，根據我們所測出的實際數據，按要求校正到額定條件時的短路損耗數值，再查表得到被試變壓器的實際容量；首先是非額定電流的校正，同時國標要求變壓器的短路損耗應在環境溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，當前溫度的準確直接影響容量的判斷結果。?阻抗電壓：當測試非標變壓器時，需輸入此項參數，才可測出實際容量。?高額電壓：指被試變壓器施壓側的額定電壓值。用于區別不同電壓等級的變壓器；相同容量、不同電壓等級變壓器的短路試驗參數值是不同的；要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。?試品類型：指變壓器的不同類型。包括：國標油浸式配電變壓器、國標干式配電變壓器（13標準）、國標干式配電變壓器（20標準）、單相變壓器、非標準變壓器五種選項。注意在測試非標類型和干式變壓器時，需要輸入被測變壓器的阻抗電壓；注意：當需要進行單相和三相空載試驗進行變壓器的型式判定時，在此必須將此參數設置正確，否則判定型式會混亂。?分接檔位：指變壓器分接開關當前位置；配變通常都有三個分接位置，通常在2分接測量，如果分接位置不在標準檔位，而又不愿改變分接位置，必須輸入當前的正確位置。

<遂寧>天正華意電氣設備有限公司

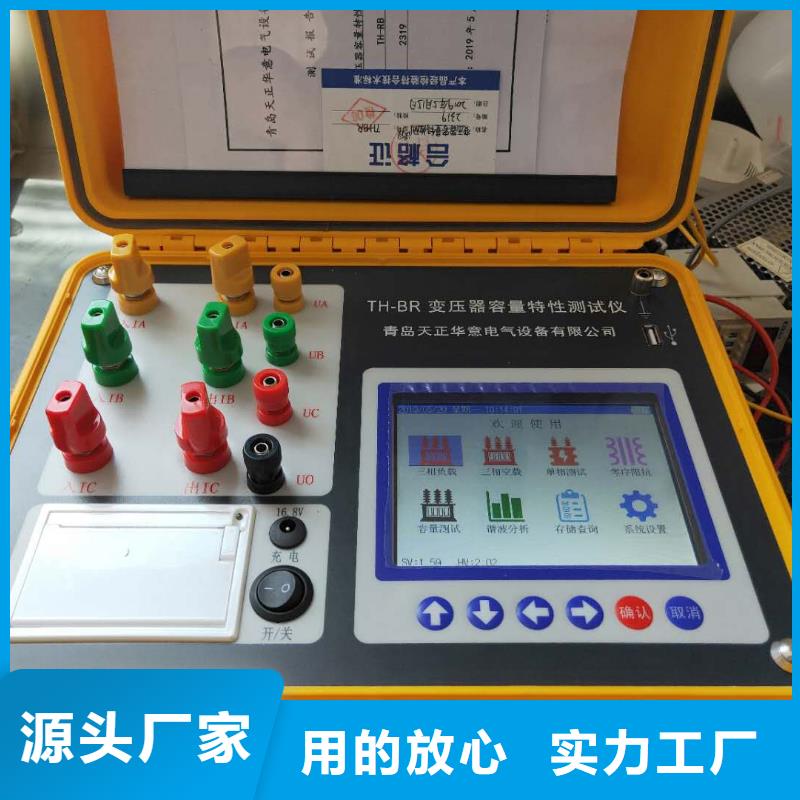

遂寧變壓器容量特性測試儀技術指標1、輸入特性有源部分：電壓測量范圍：0~10V電流測量范圍：0~10A無源部分：電壓測量范圍：0~750V 寬量限。電流測量范圍：0~5A~100A內部雙量程。2、準確度電壓：±0.1％電流：±0.1％功率：±0.1％（CosΦ＞0.2），±0.2％（0.02＜CosΦ＜0.2）3、工作溫度：－25℃~ ＋65℃4、充電電源：交流160V~260V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。6、主機體積：32cm×24cm×13cm7、重量：3kg三、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及配套工具。1、結構尺寸結構尺寸（圖1）圖1、主機與配件箱尺寸2、面板布置面板布置圖（圖2）圖2、面板布置圖如圖2所示：上方從左到右依次為特性測試用輸入端子（A相100A電流輸入端子正極Ia100A、A相5A電流輸入端子正極Ia5A、A相電流輸入端子負極Ian、B相100A電流輸入端子正極Ib100A、B相5A電流輸入端子正極Ib5A、B相電流輸入端子負極Ibn、C相100A電流輸入端子正極Ic100A、C相5A電流輸入端子正極Ic5A、C相電流輸入端子負極Icn、電壓輸入端子Ua、Ub、Uc、）、充電電源插座及開關、接地端子、容量測試用接線端子和打印機。面板左下方為彩色液晶顯示屏；液晶右側為鍵盤。

<遂寧>天正華意電氣設備有限公司 遂寧數顯示鹽密度測試儀2023已更新(今日/檢測)
<遂寧>天正華意電氣設備有限公司

遂寧變壓器容量特性測試儀尊敬的顧客感謝您使用本公司生產的變壓器材質分析儀在初次使用該測試儀前，請您詳細地閱讀使用說明書，將可幫助您正確使用該測試儀。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包修等各種服務，出現任何問題請先電話聯系售后服務部。——防止火災和人身傷害使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。正確地鏈接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試線。產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。使用適當的保險管：只可使用符合本產品規定類型和額定值的保險管。避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。

遂寧數顯示鹽密度測試儀2023已更新(今日/檢測)

遂寧變壓器容量特性測試儀無源變壓器損耗測量部分1．基本概念空載試驗：從變壓器的某一繞組（一般從二次低壓側）施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障，只有試驗電壓達到額定電壓的70％以上才可用來測試空載損耗。短路試驗：將變壓器低壓大電流側人工短聯接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。2．測試方法根據不同的測試項目以下分別進行介紹：⑴ 對單相變壓器空載損耗的測量：將變壓器非測試端開路，電壓、電流都直接接入。單相接法等效于以往的單功率表法，適用于測量單相變壓器。圖5-2 直接接入測量單相變壓器空載損耗⑵ 對單相變壓器短路（負載）損耗的測量：與測量單相變壓器空載損耗的接線方式基本相同，可參照圖十九接線；不同點只是做短路試驗時變壓器的非測試端人工短連接。⑶ 單相電源分相對三相變壓器空載損耗的測量：當做三相空載試驗后發現損耗超過標準時，應分別測量三相損耗，通過對各相空載損耗的分析比較，觀察空載損耗在各相的分布情況，以檢查各相繞組或磁路中有無局部缺陷。基本方法是將三相變壓器當作三臺單相變壓器，輪換加壓，即依次將變壓器的一相繞組短路，其他兩相繞組施加電壓，測量空載損耗和空載電流。根據被測變壓器的繞組連接方式可分為圖5-3（a.b.c.）所示三種情況；
