山東介質損耗測試儀用途：主要用于測試空杯介損及室溫時油樣介損。e)功能：在加熱到設定溫度的整個過程中的任意時間段手動啟動對設定項的測試。用途：主要用于需要掌握中間某溫度段的介損值。f)功能：加熱到油樣溫度達到設定溫度后，設備系統將按照操作員預先的設定，自動完成整個測試流程。用途：主要用于自動測試設定溫度的介損值。?輔助功能項目a)顯示位置：主菜單界面左上角（圖五“2012-03-28 10:50:31”部分）；功能：時間提示b)顯示位置：主菜單界面底部（圖五“設備編號：612010 出廠日期：”部分）；功能：指示設備信息c)顯示位置：主菜單界面右上角（圖五“18.6℃”部分）；功能：實時監控用戶在參數設定中所設定恒溫條件的溫度；設置為外電極則顯示油杯外電極溫度；設置為內電極則顯示油杯內電極溫度；設置為平均溫則顯示內外電極的平均溫度。2.儀器操作說明及注意事項a)儀器開始運行時，應先接地端接地，電源入口引入AC220V電源；b)打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上；c)接通電源前，須保證箱蓋內兩根測量線，完好連接；d)加熱后的油杯上會有高溫，如要取出油杯等物，應小心操作，以免灼傷；e)啟動測試后，油杯上會帶高壓電，嚴禁此時取杯；如要取油杯，請復位設備，斷電后取杯，操作應小心，以免觸電；f)箱蓋具有合蓋保護，打開盒蓋時，會中斷加熱及中斷高壓；g)如非必要，不得在測試過程中打開箱蓋；h)移動設備時應將油杯取出單獨包裝，以防止從中掉出打壞油杯。

山東介質損耗測試儀 注 意：如果打開高壓盒電源開關指示燈不閃爍，可能是電池沒電了，需要充電。4.9、高壓測量接線柱安裝位置：如圖4—2—⑨。功 能：反接法測量時，被試品的測量輸入插座。注 意：高壓小于等于12 kV，電流小于等于15A。4.10、高壓接線柱安裝位置：如圖4—2—⑩。功 能：測試高壓接線柱，反接法測量時被試品的高壓屏蔽極。注 意：高壓小于等于12kV。4.11、高壓盒電源開關和充電插座安裝位置：高壓盒底面，如圖4—2—11。功 能：高壓盒電源開關和充電插座。注 意：高壓盒內置鋰電池電量可以在手持終端主界面查看。不使用時請及時關閉電源開關，以免電池掉電。充電必須使用原廠自帶充電器，充電電壓12.6V電流小于等于3000mA，充電插座嚴禁短路。4.12、低壓盒電源開關安裝位置：如圖4—2—12。功 能：低壓盒電源開關。注 意：不使用時請及時關閉，以免電池掉電。4.13、低壓盒電源指示燈安裝位置：如圖4—2—13。功 能：打開低壓盒電源開關則指示燈一直亮。注 意：如果打開高壓盒電源開關指示燈不亮，可能是電池沒電了，需要充電。4.14、低壓盒充電插座安裝位置：如圖4—2—14。功 能：低壓盒內置鋰電池充電插座。注 意：電池電量可以在手持終端主界面查看。充電必須使用原廠自帶充電器，充電電壓12.6V電流小于等于3000mA，充電插座嚴禁短路。4.15、測試主機2.4G天線插座安裝位置：如圖4—2—15。功 能：手持終端與測試主機之間的無線通訊。注 意：必須使用2.4G天線，開機之前請檢查天線是否插好擰緊。4.16、低壓測量接線柱安裝位置：如圖4—2—16。功 能：正接法測量時，被試品的測量輸入插座。注 意：電流小于等于15A。4.17、接地接線柱安裝位置：如圖4—2—17。功 能：測試主機接地接線柱，正接法測量時被試品的低壓屏蔽極。

山東優質石油產品硫含量測試儀的基地 <山東>天正華意電氣設備有限公司

山東介質損耗測試儀概述介損測試儀，是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成全過程的測量。該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。該儀器可用正、反接線方法測量不接地或直接地的高壓電器設備，同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、。本儀器設有以下保護功能：·高壓短路保護·CVT過壓保護·儀器接地不好保護二、工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路（Cx），如圖1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。

山東介質損耗測試儀用途：主要用于測試空杯介損及室溫時油樣介損。e)功能：在加熱到設定溫度的整個過程中的任意時間段手動啟動對設定項的測試。用途：主要用于需要掌握中間某溫度段的介損值。f)功能：加熱到油樣溫度達到設定溫度后，設備系統將按照操作員預先的設定，自動完成整個測試流程。用途：主要用于自動測試設定溫度的介損值。?輔助功能項目a)顯示位置：主菜單界面左上角（圖五“2012-03-28 10:50:31”部分）；功能：時間提示b)顯示位置：主菜單界面底部（圖五“設備編號：612010 出廠日期：”部分）；功能：指示設備信息c)顯示位置：主菜單界面右上角（圖五“18.6℃”部分）；功能：實時監控用戶在參數設定中所設定恒溫條件的溫度；設置為外電極則顯示油杯外電極溫度；設置為內電極則顯示油杯內電極溫度；設置為平均溫則顯示內外電極的平均溫度。2.儀器操作說明及注意事項a)儀器開始運行時，應先接地端接地，電源入口引入AC220V電源；b)打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上；c)接通電源前，須保證箱蓋內兩根測量線，完好連接；d)加熱后的油杯上會有高溫，如要取出油杯等物，應小心操作，以免灼傷；e)啟動測試后，油杯上會帶高壓電，嚴禁此時取杯；如要取油杯，請復位設備，斷電后取杯，操作應小心，以免觸電；f)箱蓋具有合蓋保護，打開盒蓋時，會中斷加熱及中斷高壓；g)如非必要，不得在測試過程中打開箱蓋；h)移動設備時應將油杯取出單獨包裝，以防止從中掉出打壞油杯。

<山東>天正華意電氣設備有限公司 山東優質石油產品硫含量測試儀的基地

山東介質損耗測試儀當設置為“外電極”時，主菜單界面的實時溫度狀態指示區顯示的溫度就為外電極的實時溫度；而在“加熱測試”，當“外電極”溫度達到“預設溫度”時，設備會停止加熱，將保持在預設溫度點；“自動測試”時，將會在“外電極”溫度達到“預設溫度”的一瞬間啟動測試。當設置內電極或平均溫時，設備就會在相應條件下的運行。3)HV（tgx）設置方法：該設置項一般設置為“2000V”AC，直接點擊“XXXX(AC)”文字上，按“↑、↓”進行測試電壓的調節。用途：請注意該項為tgx、Cx、εr的測試電壓，在測試時，設備將按照設置的電壓，進行加壓測試。4)HV（Rx）設置方法：該設置項一般設置為“500V”DC，直接點擊“XXX(DC)”文字上，按“↑、↓”進行測試電壓的調節。用途：請注意該項為Rx、ρ的測試電壓，在測試時，設備將按照設置的電壓，進行加壓測試。5)自動打印設置方法：直接點擊“開、關”文字上，按“↑、↓”進行自動打印的開啟和關閉的切換。用途：基于“自動測試”模式下，測試完成后，是否自動打印數據的設置。6)tgx Cx 選項設置方法：直接點擊“開、關”文字上，按“↑、↓”進行該測試項的開啟和關閉的切換。用途：選擇“開”時，當“直接測試”、“加熱測試”及“自動測試”三種測試模式時，就都會對“tgx、Cx、εr”測試項進行測試；如選擇“關”時，則不會對該測試項測試。7)Rx、ρ 選項設置方法：直接點擊“開、關”文字上，按“↑、↓”進行該測試項的開啟和關閉的切換。用途：選擇“開”時，當“直接測試”、“加熱測試”及“自動測試”三種測試模式時，就都會對“Rx、ρ”測試項進行測試；如選擇“關”時，則不會對該測試項測試。

<山東>天正華意電氣設備有限公司
<山東>天正華意電氣設備有限公司

山東介質損耗測試儀 抗干擾四通道介質損耗測試儀說明書一、儀器概述介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的基本方法。抗干擾四通道介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。 二、措施1、使用本儀器前一定要認真閱讀本手冊。2、儀器的操作者應具備一般電氣設備或儀器的使用常識。3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。4、儀表應避免劇烈振動。5、對儀器的維修、護理和調整應由專業人員進行。6、在任何接線之前必須用接地電纜把儀器接地端子與大地可靠連接起來。7、由于測試設備產生高電壓，所以測試人員必須完全嚴格遵守操作規程，防止他人接觸高壓部件和電路。直接從事測試的人員必須完全了解高壓測試線路，及儀器操作要點。非從事測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等清楚表示出來。8、儀器的調整維修和維護，必須在不加電情況下進行，如果必須加電，則操作者必須非常熟悉本儀器高壓危險部件。9、保險管損壞時，必須確保更換同樣的保險，禁止更換不同型號保險或?qū)⒈ｋU(xiǎn)直接短路使用。

<山東>天正華意電氣設備有限公司 山東優質石油產品硫含量測試儀的基地

山東介質損耗測試儀概述絕緣油體積電阻率測試儀是依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造的高精密一體化檢測儀器。主要用于絕緣油等液體絕緣介質的直流電阻率的測量，內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。該儀器應用先進的測控技術全自動完成升溫、控溫、高速數據采樣、運算、顯示、打印及存儲等過程。先進的測量原理和高度數字化技術，使您的工作變得更加輕松、便捷。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕彩色觸摸屏，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。二、儀器特點1. 高度自動化，升溫、測量介損 、測量電阻率可一次完成；2. 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響；3、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以?xún)?nèi)。4、采用先進的DSP和FFT技術，確保數據穩定、準確、可靠。5、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。6、大屏幕彩色觸摸屏，中文操作菜單，人家對話方便，操作簡潔明了，一目了然。7、具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，隱患，確保操作人員的人身和設備的正常運行。8、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印；設備可以顯示環境溫度，對試驗環境實時進行檢測。9、自動存儲測量數據，可存儲100組測量數據。10. 空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。

<山東>天正華意電氣設備有限公司
山東優質石油產品硫含量測試儀的基地

山東介質損耗測試儀用途：主要用于測試空杯介損及室溫時油樣介損。e)功能：在加熱到設定溫度的整個過程中的任意時間段手動啟動對設定項的測試。用途：主要用于需要掌握中間某溫度段的介損值。f)功能：加熱到油樣溫度達到設定溫度后，設備系統將按照操作員預先的設定，自動完成整個測試流程。用途：主要用于自動測試設定溫度的介損值。?輔助功能項目a)顯示位置：主菜單界面左上角（圖五“2012-03-28 10:50:31”部分）；功能：時間提示b)顯示位置：主菜單界面底部（圖五“設備編號：612010 出廠日期：”部分）；功能：指示設備信息c)顯示位置：主菜單界面右上角（圖五“18.6℃”部分）；功能：實時監控用戶在參數設定中所設定恒溫條件的溫度；設置為外電極則顯示油杯外電極溫度；設置為內電極則顯示油杯內電極溫度；設置為平均溫則顯示內外電極的平均溫度。2.儀器操作說明及注意事項a)儀器開始運行時，應先接地端接地，電源入口引入AC220V電源；b)打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上；c)接通電源前，須保證箱蓋內兩根測量線，完好連接；d)加熱后的油杯上會有高溫，如要取出油杯等物，應小心操作，以免灼傷；e)啟動測試后，油杯上會帶高壓電，嚴禁此時取杯；如要取油杯，請復位設備，斷電后取杯，操作應小心，以免觸電；f)箱蓋具有合蓋保護，打開盒蓋時，會中斷加熱及中斷高壓；g)如非必要，不得在測試過程中打開箱蓋；h)移動設備時應將油杯取出單獨包裝，以防止從中掉出打壞油杯。

山東介質損耗測試儀時間設置從主菜單左上角的“時間設置”小方格直接點擊進入時間設置子菜單（如圖5—4）。欄是年、月、日，第二欄是時、分、秒；需要調整哪項數值，只需點擊對應后面的數字，即可彈出一個虛擬數字鍵盤，從鍵盤輸入需要修改到的數值即可。如鍵盤擋住需要修改的項目點擊鍵盤右下角的“關閉”即可關閉鍵盤。用戶調整完成后按“保存并退出”鍵即可保存并返回主界面。如不想保存本次修改數據，可點擊“放棄并退出”即可保留原來的時間數據部保存本次修改值。圖 5-4六 參考接線（具體接線請參閱相關規程）注意：1、高壓必須為正弦波，使用串聯諧振的方式提供高壓。2、在啟動之后的測試過程中請保持高壓電壓穩定以及頻率固定不變，否則將會導致測試結果不正確。3、有高壓時，嚴禁人員接觸測試主機。4、測試完成后確保高壓已經斷開，并使用放電棒或接地線觸碰高壓盒驗證沒有高壓之后才允許拆測試線。

<山東>天正華意電氣設備有限公司 山東優質石油產品硫含量測試儀的基地

山東介質損耗測試儀方便PT，CT二次做交流耐壓，400V低壓系統做耐壓試驗。11、能夠識別外接高壓電源頻率40Hz~70Hz，允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。12、具有CVT測試功能，可實現CVT的自激法測試，可設置高壓電壓/電流、低壓電壓/電流4個保護限制，確保人身、設備。13、測試CVT時候，不僅能夠自動測試C1和C2的電容值和介損值，而且能夠測試CVT設備的總電容和介損值14、具有CVT變比測量功能。可測量CVT變比、極性和相位誤差。15、具有四通道同時測量功能，方便測試變壓器三相和中性點套管。16、自帶熱敏打印機可打印輸出，帶日歷時鐘方便用戶出測試報告 帶有U盤輸出。17、帶計算機接口。一臺計算機可控制32臺儀器，可集成到綜合高壓試驗車上實現測量、數據處理和報表輸出。18、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。19、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的.四、技術指標準確度：Cx±（讀數×1％＋1pF）tgδ:±（讀數×1％＋0.00040）抗干擾指標： 變頻抗干擾，在200％干擾下仍能達到上述準確度電容量范圍：內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV60pF～30μF/0.5kV分辨率：0.001pF，4位有效數字tgδ范圍：不限，分辨率0.001％，電容、電感、電阻三種試品自動識別。試驗電流范圍：10μA～5A內施高壓：設定電壓范圍：0.5～10kV(可定制12kV) 輸出電流：200mA升降壓方式：電壓隨意設置。比如5123V。試驗頻率： 40-70Hz單頻隨意設置。

<山東>天正華意電氣設備有限公司

山東介質損耗測試儀注 意：測試時請保持接地良好，注意。五 使用說明5.1、主菜單打開電源開關，進入主菜單（如圖5—1）。界面上方為狀態提示欄。從左往右分別為：①測試主機與手持終端之間的2.4G無線信號，10表示信號強；②測試主機高壓?jiǎn)卧姵仉娏浚虎蹨y(cè)試主機低壓?jiǎn)卧姵仉娏浚虎苁殖纸K端電池電量。第二欄右側為日期時間顯示。中間區域?yàn)楣δ馨存I區，可自行選擇需要的功能點擊進入。圖 5—15.2、測試界面首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“正接法”或“反接法”選項，進入下一級測試菜單（如圖5—2）。個表格為狀態顯示區。只要儀器正常開機就一直實時檢測外部高壓電壓、測試電流、外高壓頻率。測試過程中狀態顯示區數據停止更新，在結果顯示區繼續顯示。第二個表格為結果顯示區。點擊右下角“啟動”按鈕儀器會自動進行一次測試，并將結果顯示在表格中。測試完成自動保存結果數據。單次測試時長大約45秒。圖 5—2HV：外部高壓電壓值，單位KV。Ix：測試電流值，單位mA、A。f ：外部高壓頻率，單位Hz。Cx：被試品電容量，單位pF、nF、uF。tgx：被試品在當前頻率下的介質損耗值，用％號表示。tg50：被試品頻率換算為50Hz的介質損耗值，用％號表示。PF：被試品在當前頻率下的功率因素。PF：被試品頻率換算為50Hz的功率因素。Pr：被試品功率，單位W、KW。5.3、數據查詢每次測量數據都會自動保存，超大容量?jī)?nèi)存用戶完全不用擔心忘記保存或者測量次數過多而丟失數據。在主界面左側點擊“歷史數據”即可查尋并所有歷史數據。從上往下按照時間順序排列，第0組數據為所測數據往后依次按測試時間先后排列。右側上方顯示累計保存數據組數。想要查看哪組數據，先在左側點擊選取，然后點擊右側的“展開”按鍵即可查看本次測試的全部數據、波形以及測量時的參數設置值。點擊“U盤備份”然后插入U(xiǎn)盤即可把所有數據文件自動保存到U盤中。

<山東>天正華意電氣設備有限公司 山東優質石油產品硫含量測試儀的基地

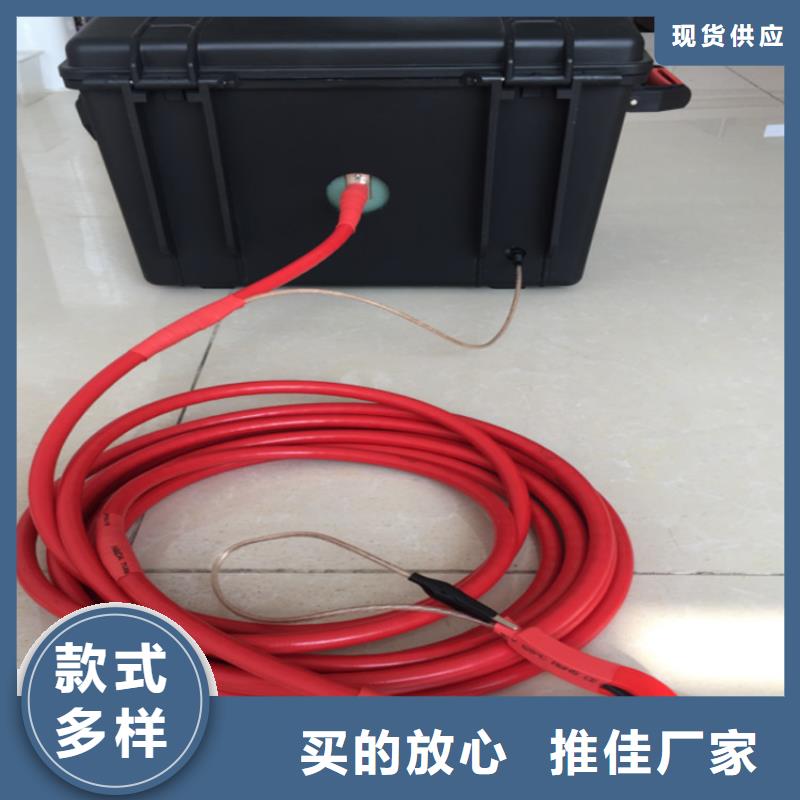

山東介質損耗測試儀、CVT變比測試儀器高壓線的芯線紅夾子接CVT的上端，母線拆地。CVT下端接地，低壓線紅黑夾子接二次繞組，注意:如果測試角度接近180度，應將紅黑夾子顛倒。(見圖18）圖186、反接線低壓屏蔽測量（見圖19）測量方式選擇“M”.圖197、小電容試品的接線對于小電容，空氣濕度較大時，其tgδ受其表面狀態影響，介損測量值異常且不穩定。此時可采用屏蔽環吸收試品表面泄漏電流，其屏蔽電極在正接法時接地，反接法時接Cx的屏蔽層；此方法有可能改變被試設備內部的電場分布而影響tgδ；標準電容器和標準介損器均采用此接法。8、部分設備的接線方法可參考第九節《參考接線方法》七、注意事項1．本儀器只能在停電的設備上使用；接地端應可靠接在接地網；儀器盡量選擇在寬暢，可 靠的地方使用；2．被試設備從運行狀態斷開高壓引線轉為檢修狀態，并對其清掃，初步絕緣試驗良好后，方可利用該儀器進行試驗，以防被試設備絕緣低劣，使儀器在加壓過程中損壞；3．根據設備的安裝情況確定采用那種接線，并在相應的菜單選項中選擇其接線方法；4．根據不同設備正確選擇測試電壓等級，并在相應的菜單選項中選擇所需電壓；5．測試過程中如遇危及的特殊情況時，可緊急關閉總電源；6．?dāng)嚅_(kāi)面板上電源開關，并明顯斷開220V試驗電源，才能進行接線更改或工作結束；重復對同一試驗設備進行復測時，可按下復位后，重新測量，也可以在上一次測試完成后選擇重復進行；

<山東>天正華意電氣設備有限公司 山東優質石油產品硫含量測試儀的基地

山東介質損耗測試儀菜單操作詳細說明?時間設置附屬菜單-1?數據管理附屬菜單-2附說明：時間、日期為該數據組測試時的實時時間；測試項目的設定在“參數設定”中設置。?數據管理附屬菜單附屬菜單-3附說明：HV為測試電壓，Tt為測試時的溫度狀態。?參數設定附屬 附屬菜單-4附說明：1)預設溫度設置方法：該設置項一般設置為“90℃”，溫度100℃；直接點擊“90℃”文字上，按“↑、↓”進行溫度設置。用途：于“加熱測試時”，加熱到設定預設溫度時，停止加熱，然后恒溫；于“自動測試”時，當溫度加熱到預設溫度時，設備將進行自動測試。2)恒溫條件設置方法：該設置項一般設置為“外電極”，直接點擊“外電極”或其它條件文字上，按“↑、↓”進行恒溫條件切換。用途：這是基于預設溫度下的另一外加條件，此條件分：外電極、內電極及平均溫三種；外電極：該電極為加壓極上的溫度，為為接近油溫的溫度；內電極：該電極為測試極上的溫度；平均溫：該溫度是內、外電極的兩組溫度的平均值。
