平涼變壓器測試臺低壓感應耐壓測試（界面如圖9）1. 數據顯示：界面中中顯示實時的三相有效值電壓值、三相電流值、試驗頻率以及試驗計時；預設參數設置預設電壓為2倍的額定電壓。2. 接線方式：將測試線夾頭按照a、b、c順序夾至變壓器三相低壓側，高壓側開路；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：點擊點擊“開始測試”按鈕，軟件會自動吸合接觸器，自動升壓，自動倒計時，自動降壓，自動斷開接觸器，自動停止。4. 注意事項：若變壓器低壓側額定電壓高于 400 伏（即高于機組額定輸出電壓）時，請使用中間變壓器進行測試或參考其他試驗方法；進行感應耐壓試驗時，變壓器一次側有高電壓，應注意保持距離；如遇緊急情況需要退出試驗時，請按“緊急停止”按鍵或操作臺上急停按鈕以斷開所有接觸器來切斷試驗回路。高壓感應耐壓試驗（如圖9）高壓感應耐壓試驗界面及試驗流程與低壓感應耐壓試驗基本相同，不同之處為高壓試驗啟動“中間變壓器”第七章 溫升試驗點擊“溫升試驗”選擇按鈕，進入溫升試驗界面（圖 10）圖 10溫升試驗界面溫升測試（界面如圖10）根據變壓器的類型，選擇“油變負載”“干變空載”“干變負載”，進行試驗項目；油浸式變壓器：這一類型的變壓器溫升試驗需要進行其負載溫升試驗即可。干式變壓器：這一類型的變壓器溫升試驗需要進行其空載溫升和負載溫升兩個試驗。以“油變負載”為例，點擊進入試驗界面如果此編號下有試驗數據，可以勾選“初始數據清零”，將之前數據全部。溫度保存間隔：是試驗過程中溫度記錄的時間間隔，自行填寫。接線方式：測試線接被試變壓器高壓側，低壓側短路。試驗前請仔細閱讀試驗說明。試驗說明：試驗分為兩個階段：個階段：施加總損耗（被試變壓器總損耗），觀察溫度變化，連續三個小時，每個小時溫度變化率不超過1K，則認為該被試變壓器達到穩定狀態，可以進入第二階段；第二階段：施加額定電流，將被試變壓器施加的電流值降至被試變壓器高壓側額定電流值，維持一個小時，記錄當前電壓、電流、損耗、溫度等數據，一小時后，系統直接斷電，迅速測量被試變壓器高壓側和低壓側的電阻值，一般只采取其中一個相別的電阻，每隔半分鐘或者一分鐘，記錄電阻值，一共測量十五分鐘，停止測量，根據所記錄的電阻值推算出被試變壓器的高壓熱阻值和低壓熱阻值，將所有數據進行計算，得出溫升數值為該試驗所需終數據。

平涼變壓器測試臺 感謝您選擇使用我公司生產的變壓器綜合試驗系統。為了讓您盡快熟練地操作本試驗系統，我們隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的資訊。在次使用本系統之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該設備并且可以延長設備的使用壽命。 在編寫本手冊時，我們本著科學和嚴謹的態度進行工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必盡快設法通知我們，并監督我們盡快改正錯誤！本公司保留對系統使用功能進行改進的權力，如發現系統在使用過程中其功能與操作手冊介紹的不一致，請以系統的實際功能為準。我們希望本系統能使您的工作變得輕松、愉快，使您在繁忙的工作之中體會到辦公自動化的輕松感覺。當您對本系統感到滿意時，請向您的朋友！當您對本系統有意見和建議時，請您與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

平涼變壓器測試臺青島天正華意電氣設備有限公司成立于2011年，是一家專業設計、開發、制造和銷售為一體的企業。占地面積3000平米。公司配置有普通車床、數控車床、搖臂鉆、鉆床等各種機加工設備。技術人員包括cad、solidwors、電器人員，c＃，labview軟件開發人員。與美國FITOK、美國SSI等國外的閥門、傳感器公司強強技術合作，引進具有國際水平的設計、開發和企業管理模式，產品具有國際競爭力，其中液體可實現壓力450MPa，氣體可實現140MPa的超高壓力。天正華意電氣目前可提供從幾KPa到幾百兆帕壓力的增壓及實驗系統。從成立以來一直專注于壓力增壓及檢測行業，可提供整套系統解決方案。公司主營產品：電氣試驗設備增壓泵：天正華意電氣氣體泵、天正華意電氣液體泵等。試驗系統：氣密性檢測裝置、試測試裝置、靜壓試驗試驗儀、脈沖試驗臺、密封測試檢測系統、水壓試驗機、疲勞實驗裝置。產品廣泛應用于建筑、消防、給排水、汽車、石油、化工、冶金、電力、海洋、食品、造紙、環保、燃氣、醫藥、水利等行業。

平涼變壓器測試臺主要技術指標使用環境：溫 度：10C~30C相對濕度：＜80％（25C） 海撥高度：＜2500m電源頻率：50Hz 0.5Hz電源電壓：220V5V主要參數：空載損耗、負載損耗基本測量范圍：0~30kW(三相)；相電壓測量范圍：0~500V；線電壓測量范圍：0~866V；電流測量范圍：0~20A；功率因數（感性）設置范圍：0~1；空載損耗、負載損耗測量 允許誤差：±(0.2％讀數＋0.04％滿量程)；相電壓、線電壓測量 允許誤差：±(0.2％讀數＋0.04％滿量程)；電流測量 允許誤差：±(0.2％讀數＋0.04％滿量程)；相位角 允許誤差：±0.1°；三、工作原理圖3-1參見圖3-1所示，是用本校驗裝置進行變壓器綜合參數測試儀校驗工作的接線圖。其工作原理是：檢定人員通過校驗裝置上位機界面有針對性的直接進行空載損耗、負載損耗、空載電流、負載電流、阻抗電壓、功率、功率因數等標準值的設置，設置參數經過本實施例自動計算，換算成抽象的電壓、電流、相位等基本信息，按照通信協議經過通信串口下傳給校驗裝置下位機，校驗裝置下位機為具體執行機構，將檢定人員的下傳數據轉換成具體的電壓、電流、相位信號并注入到被試變壓器綜合參數測試儀。該設計方案的優點是：檢定人員在上位機設置標準參數后即可直接針對性的對變壓器綜合參數測試儀進行檢驗，而不用再將這些參數人工計算并分解為抽象的電流、電壓、相位等基本信息，從而提高了工作效率，減少了出錯概率。

平涼變壓器測試臺當對變壓器的繞組是否存在缺陷及對產品結構的合理性產生懷疑時，可進行如下的單相負載試驗：對于供電側繞組為YN、另一側為yn或d聯結的產品，可以輪流在一個相繞組（例如：AO、BO、CO）施加額定電流，而另一側三相短路，三次測量的阻抗壓降平均數乘以3 就相當于三相的壓降，三次負載損耗之和應相當于三相測量的負載損耗。對于供電側繞組為Y、另一側為y或d聯結的產品，可輪流在每個雙相上施加額定電流，而另一側三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量的結果換算到三相數據，其阻抗壓降應乘以3 /2，總的負載損耗應為三次負載損耗之和的一半。對供電側繞組為D、另一側為yn、y或d聯結的產品，可輪流在供電側每個雙相上施加2/3 額定電流，依次短路一相線圈（如在AB端供電、BC端短路）而另一側繞組三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量結果換算到三相數據，其阻抗壓降等于三次測量的平均數，其負載損耗等于三次負載損耗之和的一半。對于獨立繞組的三個單相的負載損耗應基本相等。對于自耦聯結繞組的三個單相損耗，一般 B 相較其它兩相略大一些。

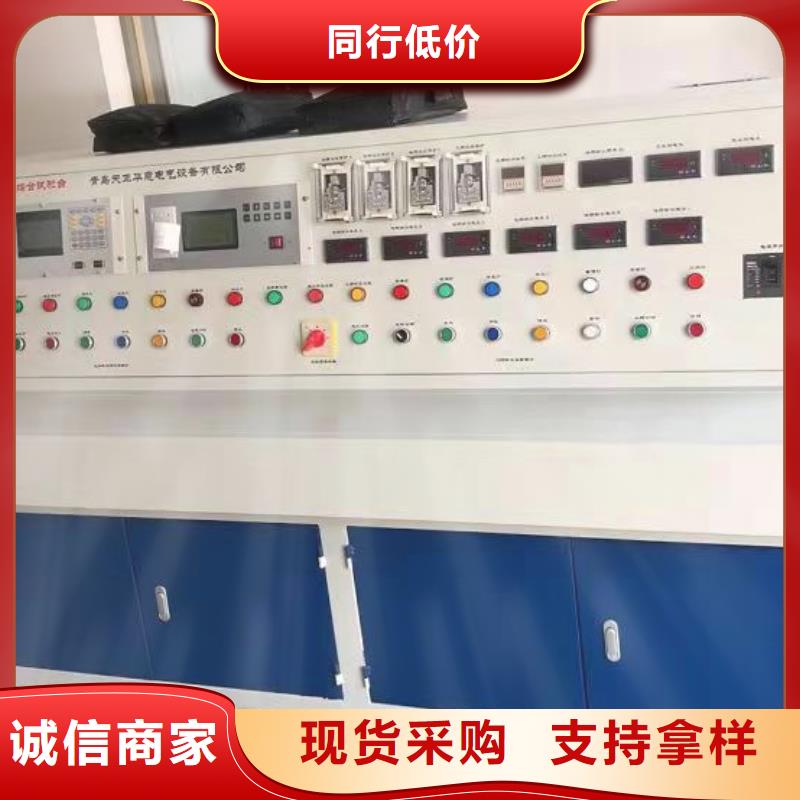

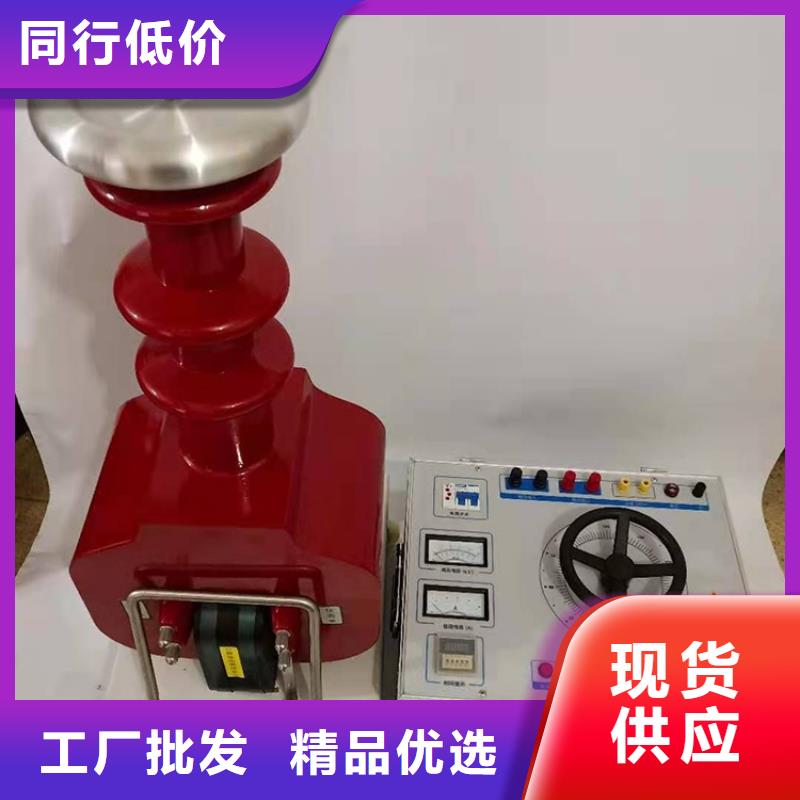

平涼變壓器測試臺、產品性能我公司生產的電力變壓器測試臺裝置TH-III具備如下功能（測試項目）：?變壓器空載特性試驗（空載損耗、空載電流占額定電流的百分比）；?變壓器負載特性試驗（負載損耗、阻抗電壓百分比；可以自動進行溫度換算和30％及以上全電流下的負載損耗測試）；?電力變壓器直流電阻試驗 ?變壓器變比組別試驗?變壓器工頻耐壓試驗；?變壓器倍頻耐壓試驗；?變壓器絕緣電阻和極化指數試驗?環境溫濕度測試功能；五、系統參數（技術條件）5.1變壓器綜合測試臺外觀：規格尺寸：臺體顏色：臺體圖片（僅作參考）：1變壓器綜合試驗臺參考圖片 僅供參考根據參數而不同5.2變壓器功率分析儀，滿足單相、三相測量，其性能指標要求如下：?電壓測量范圍 30V—700V電流測量范圍0.25A—5A精度0.1級；?功率U＊I 精度0.3級；?功率因數0.020--1.000，精度0.1級；?頻率40—70Hz，精度0.1級；?三相總功率P；?空載電流I。％； ?空載損耗P。；?負載損耗PK；?阻抗電壓UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均線電壓Un；?三相平均電流In。5絕緣性能 電路與外殼間電壓為1000V DC時，2000MΩ5.4變壓器直流電阻測試裝置?使用條件：環境溫度：-10℃～40℃；?測量精度：0.2級，分辨率：1μΩ； ? 恒流源： 20A(1μΩ～4Ω)、5A（1μΩ～20Ω）、0.1A（20Ω～20KΩ）。5.5變比測試儀應滿足如下指標 ?變比測量范圍：1～5000 ；?組別：1～12；?精度：0.2級；?電源：AC 220V±10％，50Ｈz、?環境濕度：＜95％；?環境溫度：-5℃～＋40℃，

平涼變壓器測試臺章性能參數總 則一、系統性能1、本儀器應滿足現行滿足GB 1094《規程》中的規定；2、滿足配電變壓器空載試驗要求3、滿足配電變壓器負載試驗要求4、滿足配電變壓器溫升試驗要求5、滿足配電變壓器在90％和110％額定電壓下的空6、載損耗和空載電流測量實驗的要求7、滿足配電變壓器短時過負載能力試驗的要求8、滿足配電變壓器三相變壓器零序阻抗測量實驗的要求9、滿足直流電阻測量試驗要求10、系統可自動判斷結果11、各試驗可建立數據庫，方便查詢和試驗12、測控系統應包含自動、手動試驗功能13、性能好，、保護裝置齊全，在各種異常、誤操作、斷電等情況下能夠保證其性。14、儀器具有過壓、過流、過溫保護等二、正弦波變頻電源基本參數1、額定輸出功率150kW2、工作電源380±10％，V工頻3、輸出電壓0~420V三相，4、輸出電壓不穩定度≤1％5、額定輸入電流108A（三相）6、額定容量下長時間，持續運行時間不小于24h7、噪聲水平≤60dB8、工作頻率50Hz9、頻率不穩定度≤0.05％10、輸出波形畸變率≤1％11、頻率輸出誤差≤±0.01Hz12、頻率調節分辨率≤0.1（電壓百分比為1％～99.9％的范圍內）Hz 三、三相中間變壓器技術參數少油浸式，外殼有良好接地端子，應具備移動的輪子，固定放置時應能平穩支撐，使用中應固定，不能被移動。2、額定輸出容量150kVA；3、輸入電壓400/600V(Y接法）；4、輸出電壓0.65×√3kV，（可Y或Δ接法）；5、額定頻率50HZ；6、額定容量下長時間，持續運行時間不小于24h； 四、補償電容器1、額定輸出容量840（280kvar×3）kVar，設置（140＋60＋30＋20＋15＋10＋5）×3等檔位2、額定電壓1kV3、輸出電壓1.5×√3kV4、額定頻率50Hz

平涼變壓器測試臺方均根值電壓表與平均值電壓表并聯；令方均根值電壓表讀數為 U 。對于三相變壓器試驗時：若D（或Y）聯結繞組勵磁，則電壓應在各相端子間測量。若YN或ZN聯結繞組勵磁，則電壓應在相和中性點端子間測量。如果 U 和 U′ 之差在3％以內，則此試驗電壓波形滿足要求。設測得的空載損耗為 Pm ，則校正后的空載損耗 P0 按下式計算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常為負值）如果 U 和 U′之差大于3％，應按協議確認試驗的有效性?？蛰d損耗與空載電流應在同一繞組同時測量，對于三相變壓器，空載電流應取各相空載電流的算術平均值占額定電流的百分數計算。對于容量不等的多繞組試品，空載電流的基數應取較大容量的額定電流。第五章 負載損耗試驗操作說明與工作原理點擊負載損耗試驗選項，進入圖 7 界面。圖7負載損耗試驗此界面設置根據銘牌參數自動導入，需要修改試驗溫度參數，檔帶入電阻計算時選擇公式“”，當不帶入電阻計算時選擇公式“”。低壓負載損耗測試（界面見圖7）1. 數據顯示：界面中“試驗數據”欄目中顯示實時的三相有效值電壓及其平均值、三相平均值電壓及其平均值、三相有功功率及其功率和、負載折算損耗、阻抗電壓折算％、短路阻抗和試驗頻率；“負載試驗數據記錄”保存已提取的試驗數據；2. 接線方式：將測試線夾頭按照 A、B、C順序夾至變壓器三相高壓測，低壓測短接；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：3.1.選擇試驗電流。3.2.點擊“開始測試”按鈕，軟件會自動吸合接觸器，自動升壓，自動保存數據，自動降壓，自動斷開接觸器，自動停止。4. 注意事項：請注意被試變壓器的設計阻抗值，確保升至所需的控制電流時電壓不超過調壓器的額定輸出電壓及電壓互感器量程；如遇緊急情況需要退出試驗時，請按“緊急停止”按鍵或操作臺上急停按鈕以斷開所有接觸器來切斷試驗回路。高壓負載損耗測試高壓負載損耗測試界面及流程與低壓負載損耗測試基本相同，不同之處為高壓試驗啟動“中間變壓器”。

平涼變壓器測試臺產品性能我公司生產的變壓器測試系統裝置TH70具備如下功能（測試項目）：?變壓器容量/空載特性試驗（空載損耗、空載電流占額定電流的百分比）?變壓器負載特性試驗（負載損耗、阻抗電壓百分比；可以自動進行溫度換算和30％及以上全電流下的負載損耗測試）；?變壓器直流電阻壓試驗?變壓器變比組別及誤差試驗?變壓器工頻耐壓試驗；五、系統參數（技術條件）我公司生產的變壓器測試臺滿足以下技術條件5.1產品外觀要求變壓器綜合測試臺外觀：規格尺寸.臺體顏色.臺體圖片（僅作參考）。變壓器綜合測試系統主控臺5.2變壓器容量及空載負載特性，滿足單相、三相測量，其性能指標要求如下：?電壓測量范圍 50V—650V電流測量范圍0.25A—75A精度0.2級；?功率U＊I 精度0.2級；?功率因數0.050--1.000，精度0.3級；?頻率40—70Hz，精度0.1級；?三相總功率P；?空載電流I。％；?空載損耗P。；?負載損耗PK；?阻抗電壓UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均線電壓Un；?三相平均電流In。?5.3變比測試儀應滿足如下指標 ?變比測量范圍：1～9999 ；組別：1～12；?精度：0.2級；?電源：AC 220V±10％，50Ｈz、?環境溫度：-5℃～＋40℃，環境濕度：＜95％；?體積：430×320×215mm；?重量：5kg。5.4直流電阻速測儀應滿足如下指標 ?使用條件：環境溫度：-20℃～40℃；?相對溫度：≤95％RH；?測量精度：0.2級，分辨率：1μΩ；?恒流源：0-10A?工作電壓交流 220V。

平涼變壓器測試臺產品基本特點簡介1．本系統主要在同行業領先的優點：1.本系統采用二表法試驗原理，互感器為0.1級的單相獨立系統，大大提高了試驗的穩定性和試驗精度。2．可預留變壓器升級出口，方便以后試驗站升級做更高電壓等級試品。3．數據監測采用數顯儀表，和空負載儀器，雙數顯監測。4．過流，過壓保護采用一次，二次多重保護，大大提高了試驗的性。5．工頻耐壓試驗電壓保護采用電壓繼電器，改變了以往放電球隙會根據天氣濕度的變化，使放電距離改變，從而使電壓保護精度不高。6.提供試驗人員現場培訓，達到可以獨立操作。。一、概述1.1本技術方案書規定了變壓器綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。1.2 公司所提供產品為符合需方要求的優質產品。1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在變壓器、電力電抗器生產、檢測企業并受到用戶好評的產品。

平涼變壓器測試臺 被試變壓器參數被試變壓器電壓等級 一次側 35kV 及以下（容量2500KVA以下）2．精度2.1電壓量程 0-22kV（可擴展）2.2 電流量程 0-400A（可擴展）2.3 電壓小分辨率 0.001V＊ PT 變比2.4 電流小分辨率 0.0001A＊CT 變比2.5 功率小分辨率 0.1W＊PT 變比＊CT 變比2.6 使用環境溫度 -10～45℃2.7 使用環境相對濕度 ≤85％第二章 銘牌參數設置啟動變壓器綜合測試系統，進入圖 1 界面。圖 1 啟動點擊銘牌信息，選擇變壓器銘牌參數設置，進入變壓器銘牌參數管理接口界面（圖 2）圖 2 變壓器參數設置用戶需在本界面中輸入必須的被試品的參數，其中：1. 出廠編號為試驗結束以后查詢試驗數據的必要條件，以上圖為例，可以使用字母、數字及符號混合組成試驗編號；2. 容量、高壓及低壓額定電壓輸入后，額定電流由程序自動計算并填充，容量、電壓、電流符合如下關系： S＝√3＊U＊I。容量、電壓和電流在程序運行中作為控制變量使用，所以請確保輸入無誤；3.參數設置完成，點擊“保存參數”，以便下次同類型的變壓器可以直接調用當前參數設置，保存設置好的參數，點擊“保存”，已設置的參數可在產品識別碼中通過“產品編號”和“油浸式變壓器”或“干式變壓器”選擇對應的被試變壓器，可通過搜索條件“時間”“年”“月”篩選出所要找的被試變壓器，調出所需試驗數據。

平涼變壓器測試臺當對變壓器的繞組是否存在缺陷及對產品結構的合理性產生懷疑時，可進行如下的單相負載試驗：對于供電側繞組為YN、另一側為yn或d聯結的產品，可以輪流在一個相繞組（例如：AO、BO、CO）施加額定電流，而另一側三相短路，三次測量的阻抗壓降平均數乘以3 就相當于三相的壓降，三次負載損耗之和應相當于三相測量的負載損耗。對于供電側繞組為Y、另一側為y或d聯結的產品，可輪流在每個雙相上施加額定電流，而另一側三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量的結果換算到三相數據，其阻抗壓降應乘以3 /2，總的負載損耗應為三次負載損耗之和的一半。對供電側繞組為D、另一側為yn、y或d聯結的產品，可輪流在供電側每個雙相上施加2/3 額定電流，依次短路一相線圈（如在AB端供電、BC端短路）而另一側繞組三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量結果換算到三相數據，其阻抗壓降等于三次測量的平均數，其負載損耗等于三次負載損耗之和的一半。對于獨立繞組的三個單相的負載損耗應基本相等。對于自耦聯結繞組的三個單相損耗，一般 B 相較其它兩相略大一些。

平涼變壓器測試臺章性能參數總 則一、系統性能1、本儀器應滿足現行滿足GB 1094《規程》中的規定；2、滿足配電變壓器空載試驗要求3、滿足配電變壓器負載試驗要求4、滿足配電變壓器溫升試驗要求5、滿足配電變壓器在90％和110％額定電壓下的空6、載損耗和空載電流測量實驗的要求7、滿足配電變壓器短時過負載能力試驗的要求8、滿足配電變壓器三相變壓器零序阻抗測量實驗的要求9、滿足直流電阻測量試驗要求10、系統可自動判斷結果11、各試驗可建立數據庫，方便查詢和試驗12、測控系統應包含自動、手動試驗功能13、性能好，、保護裝置齊全，在各種異常、誤操作、斷電等情況下能夠保證其性。14、儀器具有過壓、過流、過溫保護等二、正弦波變頻電源基本參數1、額定輸出功率150kW2、工作電源380±10％，V工頻3、輸出電壓0~420V三相，4、輸出電壓不穩定度≤1％5、額定輸入電流108A（三相）6、額定容量下長時間，持續運行時間不小于24h7、噪聲水平≤60dB8、工作頻率50Hz9、頻率不穩定度≤0.05％10、輸出波形畸變率≤1％11、頻率輸出誤差≤±0.01Hz12、頻率調節分辨率≤0.1（電壓百分比為1％～99.9％的范圍內）Hz 三、三相中間變壓器技術參數少油浸式，外殼有良好接地端子，應具備移動的輪子，固定放置時應能平穩支撐，使用中應固定，不能被移動。2、額定輸出容量150kVA；3、輸入電壓400/600V(Y接法）；4、輸出電壓0.65×√3kV，（可Y或Δ接法）；5、額定頻率50HZ；6、額定容量下長時間，持續運行時間不小于24h； 四、補償電容器1、額定輸出容量840（280kvar×3）kVar，設置（140＋60＋30＋20＋15＋10＋5）×3等檔位2、額定電壓1kV3、輸出電壓1.5×√3kV4、額定頻率50Hz

平涼變壓器測試臺設計工作原理6.1變壓器試驗室綜合試驗系統設計規范：6.1.1系統操作簡潔，可靠?整套試驗系統兼顧了試驗人員的性及設備運行的可靠性。?各種過電壓、電流保護功能齊全。?空間布局合理，布線清晰整潔。6.1.2系統工作率 充分利用數據處理技術，將測量結果直接錄入進行計算。省去了人工代入公式計算的麻煩。外接線統一布置，盡量避免人工接線，換線時只在試驗臺上用控制按紐進行自動切換完成。6.1.3系統人性化操作 充分利用了機械與電氣互鎖的功能，有效防止誤動作情況的發生，也就是說如果不按照程序操作，系統會拒絕啟動，從而有效保護人身及設備的。6.2項目的主要組成（詳細配置見分項試驗表）變壓器綜合特性試驗系統。交流及感應耐壓試驗系統。試驗室常用儀器儀表.6.3主要測試系統簡要說明6.3.1變壓器特性試驗：用前端面板上的按鈕來控制試驗程序。手動記錄試驗數據的記錄，并保存在數據庫中。試驗的項目可以通過按鈕來選擇，同一時間只能運行一個試驗任務。所有的測試功能和測試過程由測試臺的前面板按鈕選擇和控制。6.3.2性能特點滿足如下要求：直接回路與間接回路自動切換使用。變壓器綜合測試臺對整個回路進行控制及測量監控。所測數據可進行自動處理并可根據需要儲存\打印。零位保護，過電流保護，過電壓保護。高壓泄漏電流顯示及保護，采用1：1互感器接地。

平涼變壓器測試臺連接方式真空連接管的快速接頭母頭端連接法蘭，另一端連接真空計的快速接頭公頭端，真空計的快速接頭母頭端連接法蘭，法蘭連接在變壓器相應的位置上（如下圖）。三、開機按一下信號采集器上的電源開關按鈕，電源指示燈點亮，開機成功。四、產品介紹4.1技術參數量程：-0.1MPa-0MPa。 精度：±1％。傳輸方式：2.4G無線傳輸。顯示：5.6寸觸屏彩色顯示。真空電磁閥操作范圍：-0.1MPa-0MPa。電源：DC12V。電池容量：440MAh。五、試漏檢測裝置的外觀六、開機方法按一下裝置面板的開關按鈕，裝置發出“嗶”的響聲，屏幕點亮，電源指示燈變亮，裝置將進入開機初始化界面（如下圖）。七、主界面顯示系統初始化完成后，屏幕進入【變壓器密封性及抽真空自動監測裝置】主界面，顯示【真空測試】【試漏測試】兩大功能區（如下圖）。八、操作說明8.1真空測試系統進入測試主界面后按一下顯示屏界面的【真空測試】按鈕，顯示【返回】【查詢】【設置】【自動閥】四大按鈕。（如下圖）8.1.1開始測試在點擊【真空測試】前請將真空管連接好，確認連接無誤后按下信號采集器的開關按鈕，【抽真空自動監測測試】界面內的“真空計1”“真空計2”均顯示“在線”，采集器與主機連接成功（如下圖）。8.1.2返回在【抽真空自動監測測試】界面內點擊【返回】鍵退出到監測主界面（如下圖）。8.1.3查詢在【抽真空自動監測測試】界面內點擊【查詢】按鈕后界面顯示【返回】【上一頁】【下一頁】【數據】四個功能鍵（如下圖）。通過下方的 【上一頁】【下一頁】進行翻頁，點擊【返回】鍵時，系統直接返回到【抽真空自動監測測試】界面。

平涼變壓器測試臺產品介紹9.1功能特點1．原裝進口傳感器，自動溫度補償、零點漂移及滿量程漂移補償。2.儀器完美的弧度設計，在檢測中更加舒適。3.一機兩用，試漏監測和抽真空監測檢測功能。4.根據客戶實際需求定制，靈活配置。5.裝置可存儲六千組現試驗數據，機內實時時鐘，便于存檔6.電源：14.8VDC （充電式鋰電池）7.工作時間：≥8小時8.手機APP：支持9.欠壓、聲光報警功能。 9.2技術參數電源：14.8V 工作時間：≥8小時顯示：5.6寸觸屏彩色顯示 測量壓力范圍：0-50KPa（其它量程可定制）測試精度：±1％FS手機APP：支持 工作環境：-10～40℃，≤80％RH? 大氣壓力? 86～106kpa充電方式：專用充電器接口充電；尺寸：250mm×190mm×90mm重量：3KG十、試漏測試方法步：把裝置面板中的“進氣孔”連接到氣瓶的出氣口中。第二步：裝置面板中的“充氣孔”與法蘭連接。第三步：法蘭與變壓器相應的位置相連接。第四步：點擊裝置【試漏自動監測測試】界面內的【啟動】鍵。第五步：測試完成后點擊裝置【試漏自動監測測試】界面內的【停止】鍵。十一、抽真空測試方法步：真空連接管的快速接頭母頭端連接法蘭。第二步：真空連接管另一端連接真空計的快速接頭公頭端。第三步：真空計的快速接頭母頭端連接法蘭。第四步：法蘭連接在變壓器的相應位置。第五步：按下信號采集器的電源開關按鈕。第六步：在裝置【變壓器密封性及抽真空自動監測裝置】主界面內點擊【真空測試】鍵。第七步：等待主機與真空機無線信號連接，當“離線”狀態消失，即連接成功。第八步：在【抽真空自動監測測試】界面內點擊【自動閥】按鈕，【自動閥】從“開”轉換成“關”，即電磁閥關閉成功。
