瀘州變壓器繞組變形測試儀調入數據文件選取“瀏覽”會出現一個數據文件系統樹性結構。可以雙擊文件名稱或者單擊文件名前的選擇框，將所需數據文件打鉤并加入到文件列舉窗口，（軟件界面的正上方）。當列舉窗口的文件被選中后，其所包含的曲線數據會顯示在曲線坐標系，曲線的數據分析結果會顯示到數據分析列表中。（軟件界面的正下方）。再雙擊文件名稱或者單擊文件名前的選擇框，就可以取消掉正在顯示的數據文件。選擇“分析測試報告”將會對已選擇顯示的曲線數據文件中的前三條曲線顯示測試報告，并可輸出到Word文檔提供查看和打印。注意：不同測試頻率或測試頻率步長的數據文件不能一同調入和分析。13.5分析數據報告選擇“分析測試報告”會出現一個數據文件報告。上方顯示的是加入的曲線分析結論。結論將根據選擇曲線的相位關系出現不同的結果。如果是不同相的兩條曲線，將根據相關系數的大小得出“一致性很好”、 “一致性較好”、 “一致性較差”、 “一致性很差”等結果，如果是同相的兩條曲線，將根據相關系數的大小得出“正常繞組”、 “輕微變形”、 “明顯變形”、 “嚴重變形”等結果。選擇“輸出Word報告”將會生成一個Word文檔的測試報告，可進行查看和打印等等。13.6分析數據曲線調入數據文件后，可用線性坐標或對數坐標顯示波形，也可以使用二維或三維模式查看多種曲線，選擇“數據”工具欄項目，可以打開數據文件所在的文件夾，方便使用者直接查看數據文件或Word分析報告。13.7其它操作選擇“設置”中的“頻段設置”，可設置高中低頻段的范圍，將影響報告中的相關系數和均方差顯示。

瀘州變壓器繞組變形測試儀相關性分析在E區中的曲線自動分為三組，1-3為一組，4-6為一組，7-9為一組，每組曲線在組內進行相關性分析。點擊“分析”，系統會在左側彈出報告顯示窗口，該窗口顯示目前的測試報告內容，操作者可再次對信息進行確認和錄入，點擊報告顯示窗上的“導出”，彈出保存對話框，可以對文件名、文件類型和保存路徑進行設置。默認結果保存在D盤的“變壓器繞組變形測試報告”中，文件名以“打印報告”＋“打印時間”的形式存儲。點擊“分析”，系統會在左側彈出報告顯示窗口，該窗口顯示目前的測試報告內容，操作者可再次對信息進行確認和錄入，點擊報告顯示窗上的“導出”，彈出保存對話框，可以對文件名、文件類型和保存路徑進行設置。默認結果保存在D盤的“變壓器繞組變形測試報告”中，文件名以“打印報告”＋“打印時間”的形式存儲。在E區中選中的曲線自動分組，每組曲線在組內進行相關性分析。分析分為橫向比較，縱向比較和兩兩比較，橫向比較為繞組間的比較，1-2-3為一組，4-5-6為一組，7-8-9為一組。縱向比較為同繞組之間的比較，1-4-7為一組，2-5-8為一組，3-6-9為一組。兩兩比較為繞組成對比較，1-2，3-4，5-6，7-8分別為一組。窗口下部為報告輸出的內容選擇。

瀘州變壓器繞組變形測試儀準備工作注：使用說明書中涉及計算機及Windows操作系統的基本操作不在本使用說明書中，請參考相關的計算機書籍。注：使用說明書中關于Windows操作系統的基本操作以Windows7操作系統為基礎，其他Windows系統的操作與Windows 7操作的差別不在本使用說明書之內，請參考相關的計算機書籍。三 試驗接線3.1面板介紹變壓器繞組變形測試儀的面板如圖1所示。圖1變壓器繞組變形測試儀面板圖進行變壓器繞組變形測試時的外部接線示意圖如圖2所示。儀器的 激勵端 通過輸入電阻（內阻）將掃頻電壓信號輸入被試變壓器繞組的首端，首端的電壓信號輸入儀器的 輸入端 ，被試變壓器繞組末端的電壓信號輸入到儀器 響應端 。變壓器繞組變形測試儀的“接地”、“被試變壓器”的外殼和鐵芯一起接地。3.2繞組的接線方式圖2 變壓器繞組變形測試的外部接線示意圖繞組變形頻率響應測試的掃頻信號建議從繞組的末端注入，首端輸出，非被試繞組懸空。根據變壓器的不同接線組別，繞組變形測試的接線方式也不同。?YN接線掃頻信號輸入阻抗接于中性點O，掃頻信號輸出阻抗分別接在A、B、C上。這種測量方法，可以將非測量相上接收到的干擾信號由信號發生器上的低阻抗來吸收。如圖3所示。圖3 YN接線?Y接線由于中性點未引出，應按以下方式接線，如圖4所示。輸入阻抗接于A，輸出阻抗接在B測試。輸入阻抗接于B，輸出阻抗接在C測試。輸入阻抗接于C，輸出阻抗接在A測試。圖4 Y接線?內連接△接線內連接Δ接線繞組的接線方式如圖5所示。輸入阻抗接于c，輸出阻抗接在a相，代表a相。輸入阻抗接于a，輸出阻抗接在b相，代表b相。輸入阻抗接于b，輸出阻抗接在c相，代表c相。圖5 內連接Δ接線由于內連接Δ接線非測量的兩個繞組串聯后并聯在回路中，理論上說對測試過程是有影響的。如果衰減超過10dB后，則可以認為非測量線圈的影響可以忽略。?外連接Δ接線如果繞組解開測量的接線方式如圖6所示。如果不解開連接，可以看作內連接Δ接線，接線方式如圖7所示。輸入阻抗接于x，輸出阻抗接在a相，代表a相。輸入阻抗接于y，輸出阻抗接在b相，代表b相。輸入阻抗接于z，輸出阻抗接在c相，代表c相。圖6外連接Δ接線?有平衡繞組的變壓器對于有平衡繞組的變壓器，測試時必須解開接地。如圖7所示。圖7 平衡繞組接線

瀘州變壓器繞組變形測試儀 阻抗法PC測試軟件的安裝如已安裝頻響法的軟件，就可直接使用阻抗法。如果還沒有安裝，可參照頻響法的軟件安裝步驟。十九、阻抗法PC測試軟件的使用界面本儀器除接線外的所有操作均在計算機上完成。檢查試驗接線正確無誤后，啟動計算機電源開關，待微機進入正常運行后，再啟動主測量單元電源，其電源指示燈應正常顯示。如果只對已測量的數據進行分析工作，可不連接和啟動主測量單元，只啟動計算機就可完成；計算機啟動后，雙擊本儀器執行圖標，即進入工作程序。以下介紹軟件界面中各個區域的功能。注意：次進入該系統或重新安裝該系統，系統將自動進行參數初始化，此時請保持所有儀器電源打開，USB接線無誤，該過程可能需要幾分鐘，請耐心等待。初始化完成后，在以后的使用中將不會出現這個過程。19.1菜單欄進入軟件，左上方即為菜單欄，分別有“系統”、“查看”、“設置”和“幫助”四個下拉菜單。下面分別介紹各個下拉菜單的具體功能。19.1.1系統19.1.1.1開始測量，開始進行變壓器測試工作，但一般在開始測試前需要設置一些參數，所以建議一般在測量區域（下面會詳細介紹）進行開始測試的過程。19.1.1.2分析測試報告，根據當前的測試曲線數據，顯示出詳細的測試報告，但一般在進行分析報告前需要選擇待分析的曲線和顯示方式等參數，所以建議一般在曲線分析區域（下面會詳細介紹）進行顯示分析報告的過程。19.1.1.3連接設備，如果運行此軟件的時候未連接USB線，可在確認USB線已連接和測試儀器已通電的情況，選擇此項目重新進行連接。建議在確認USB線已連接和測試儀器已通電之后，再運行本軟件。19.1.1.4選擇無線端口，這個是藍牙的連接方式的設置。19.1.1.5退出系統，使用完畢可以選擇此項目離開。

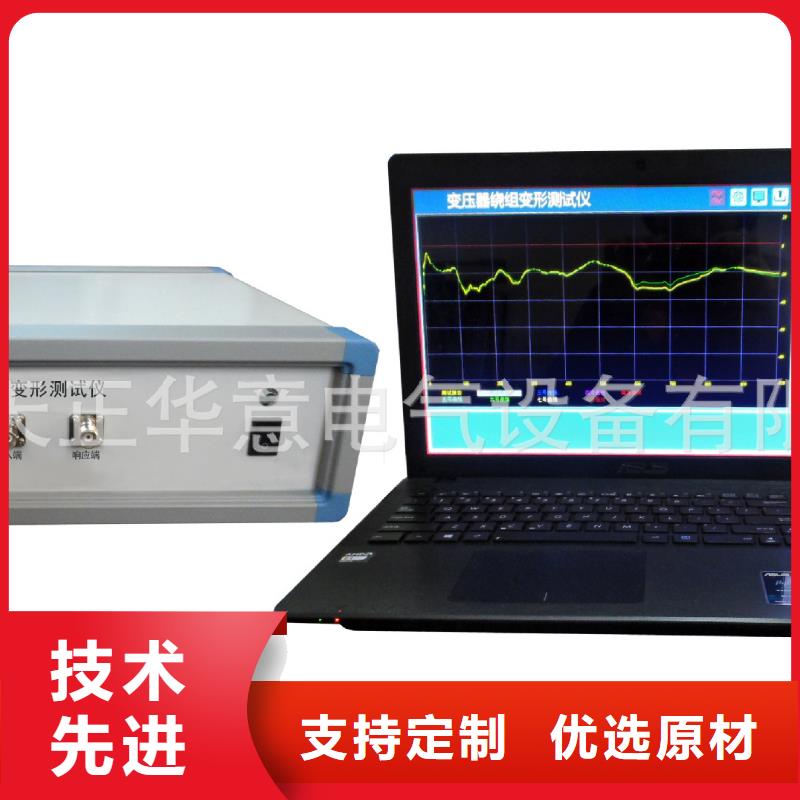

瀘州變壓器繞組變形測試儀 阻抗法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分由嵌入電腦與測量部分連接，使用方便。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣調節等多種功能。4.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。a)提供歷史數據對比分析，對所有數據進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，自動診斷繞組的變形情況，給出診斷的參考結論。b)軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。c)軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。5.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作。6.每相測量所需時間小于15秒對一臺電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過1分鐘。7.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。
