六安絕緣油介電強度測試儀感謝您選擇了本系列全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹?shù)膽B(tài)度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

<六安>天正華意電氣設備有限公司

六安絕緣油介電強度測試儀選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇

<六安>天正華意電氣設備有限公司 異頻全自動抗干擾介質損耗測試儀支持定制

六安絕緣油介電強度測試儀儀器及材料要求絕緣油顆粒數檢測儀由自動顆粒計數儀、超聲波清洗器、真空泵、過濾裝置等組成。a) 絕緣油顆粒數檢測儀：根據遮光原理工作，在測試過程中能自動攪拌樣品，不會產生顆粒沉降現象與自動顆粒計數儀配套使用的傳感器，至少能測定粒徑 5μm 的顆粒數量。b) 超聲波清洗器：工作頻率為 20kHz～50kHz。c) 真空泵：真空度不小于 86kPa，抽氣速率 30L/min。d) 過濾裝置 I：法蘭式過濾裝置，供過濾清潔液。e) 微孔濾膜：直徑為 50mm、孔徑分別為 0.8μm、0.45μm 和0.3μm。f) 取樣瓶：250mL 玻璃瓶，具塞和塑料薄膜襯墊。g) 量筒：100mL。h) 石油醚：分析純，沸程 60℃～90℃。i) 甲苯(或二甲苯)：分析純。j) 異丙醇：分析純。k) 水：蒸餾水或去離子水。2 檢測準備2.1 檢查環境、人員、儀器滿足檢測要求2.2 清潔液的制備依次用孔徑為 0.8μm、0.45μm 和 0.3μm 的濾膜過濾異丙醇、石油醚和去離子水或蒸餾水等溶劑制得清潔液。用于清洗儀器和玻璃器皿用的清潔液，每 100mL 中粒徑大于 5μm 的顆粒不應多于 100 粒。用于稀釋樣品及檢驗取樣瓶用的清潔液，每 100mL 中粒徑大于 5μm 的顆粒不應多于 50 粒。2.3 取樣瓶的準備a) 將取樣瓶、瓶蓋、塑料薄膜襯墊先用洗滌劑進行清洗，再用自來水沖洗，用蒸餾水洗凈，烘干。再用清潔液沖洗至顆粒度指標達到本標準 2.3b 的要求。b) 取樣瓶的檢驗。向清洗后的取樣瓶中注入占總?cè)莘e 45％～55％的清潔液，墊上薄膜，蓋上瓶蓋后充分搖動，用自動顆粒計數儀測定每 100mL 液體中粒徑大于 5μm 的顆粒數，不應超過 100粒。超過時應按本標準 2.3a 重新沖洗取樣瓶，直至顆粒數不超過 100 粒為止，或取樣瓶的顆粒污染度比被取油樣至少低兩級。

<六安>天正華意電氣設備有限公司 異頻全自動抗干擾介質損耗測試儀支持定制

六安絕緣油介電強度測試儀儀器及材料要求絕緣油顆粒數檢測儀由自動顆粒計數儀、超聲波清洗器、真空泵、過濾裝置等組成。a) 絕緣油顆粒數檢測儀：根據遮光原理工作，在測試過程中能自動攪拌樣品，不會產生顆粒沉降現象與自動顆粒計數儀配套使用的傳感器，至少能測定粒徑 5μm 的顆粒數量。b) 超聲波清洗器：工作頻率為 20kHz～50kHz。c) 真空泵：真空度不小于 86kPa，抽氣速率 30L/min。d) 過濾裝置 I：法蘭式過濾裝置，供過濾清潔液。e) 微孔濾膜：直徑為 50mm、孔徑分別為 0.8μm、0.45μm 和0.3μm。f) 取樣瓶：250mL 玻璃瓶，具塞和塑料薄膜襯墊。g) 量筒：100mL。h) 石油醚：分析純，沸程 60℃～90℃。i) 甲苯(或二甲苯)：分析純。j) 異丙醇：分析純。k) 水：蒸餾水或去離子水。2 檢測準備2.1 檢查環境、人員、儀器滿足檢測要求2.2 清潔液的制備依次用孔徑為 0.8μm、0.45μm 和 0.3μm 的濾膜過濾異丙醇、石油醚和去離子水或蒸餾水等溶劑制得清潔液。用于清洗儀器和玻璃器皿用的清潔液，每 100mL 中粒徑大于 5μm 的顆粒不應多于 100 粒。用于稀釋樣品及檢驗取樣瓶用的清潔液，每 100mL 中粒徑大于 5μm 的顆粒不應多于 50 粒。2.3 取樣瓶的準備a) 將取樣瓶、瓶蓋、塑料薄膜襯墊先用洗滌劑進行清洗，再用自來水沖洗，用蒸餾水洗凈，烘干。再用清潔液沖洗至顆粒度指標達到本標準 2.3b 的要求。b) 取樣瓶的檢驗。向清洗后的取樣瓶中注入占總?cè)莘e 45％～55％的清潔液，墊上薄膜，蓋上瓶蓋后充分搖動，用自動顆粒計數儀測定每 100mL 液體中粒徑大于 5μm 的顆粒數，不應超過 100粒。超過時應按本標準 2.3a 重新沖洗取樣瓶，直至顆粒數不超過 100 粒為止，或取樣瓶的顆粒污染度比被取油樣至少低兩級。

<六安>天正華意電氣設備有限公司 異頻全自動抗干擾介質損耗測試儀支持定制

六安絕緣油介電強度測試儀本儀器是根據電網公司變電檢測通用管理規定第64分冊 《絕緣油油泥與沉淀物檢測細則》規定的要求設計的，適用于測定絕緣油的油泥和沉淀物。一、主要功能特點本儀器主要由玻璃器皿、控溫水浴、控溫漏斗、抽濾泵、電機自動攪拌和智能化電子控溫儀組成。具有體積小、重量輕、安裝使用方便、靈活和升溫快等優點。特別是按標準規定設計的控溫漏斗，小巧輕便，它具有可縮短操作時間和節約溶劑的優點。儀器主要結構包含如下：1、水浴箱：是本儀器的主體，用于對試樣的加熱。2、溫度傳感器：置于水浴箱中，檢測箱中浴液的溫度。3、抽濾瓶：用于盛接濾液。4、鎖緊件：與支架桿一起固定漏斗和調節漏斗的高度。5、支架桿：與鎖緊件一起固定漏斗和調節漏斗的高度。6、玻璃漏斗：與濾紙一起用于試樣過濾。7、控溫漏斗：受溫度控制的漏斗。8、控制箱：水浴箱和控溫漏斗的溫度控制器。左側為水浴箱的控溫儀，右側為控溫漏斗的控溫儀，控制箱后面板右側，為抽吸量調節旋鈕，根據試驗需要調節抽吸量。二、主要技術參數1、工作電源： AC（220±10％）V、50Hz。2、水浴加熱功率：1000W。3、水浴控溫范圍：室溫～90℃內可調。4、水浴溫度顯示：LCD數字顯示。5、水浴控溫精度：±1℃。6、漏斗控溫范圍：室溫～90℃內可調。7、漏斗控溫顯示：LCD數字顯示。8、漏斗控溫精度：±2℃。9、外形尺寸： 控制箱 390㎜×260㎜×590㎜(長×寬×高)；水浴箱 390㎜×290㎜×370㎜(長×寬×高)。10、環境溫度：≤35℃。11、相對濕度：≤85％。12、整機功耗：不大于1200W。

<六安>天正華意電氣設備有限公司 異頻全自動抗干擾介質損耗測試儀支持定制 <六安>天正華意電氣設備有限公司

六安絕緣油介電強度測試儀 絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。

六安絕緣油介電強度測試儀菜單功能6.1 菜單界面功能一覽表6.2 設置在主界面按動“”鍵進入設置主界面。可以進行測試設置(測試流速、測試次數、測試間隔、測試體積、沖洗體積、沖洗時間)、報警設置（各種測試標準下的報警級別）、存儲設置（是否打印數據、是否自動存儲、儀器內部存儲或U盤存儲）、時間設置、校準等操作。按動“”鍵選擇對應的設置進入設置界面；按動“”鍵進入相應的設置選項；按動“”鍵進入存儲數據查看界面；按動“”鍵返回測試主界面。6.2.1 測試設置 在設置主界面按動“”鍵到測試設置圖標，按動“”鍵進入測試設置界面。按動“”鍵，在各個設置選項間進行切換；按動“”鍵設置選中的數據。流速設置：設定當前通過儀器的檢品流速；測試體積：設置檢測體積；次數：設置檢測次數（當設定值為0，且測試時間間隔不為0時不計測試次數，一直測試，直到達到報警條件才會停止測試）；測試間隔：設定測試與測試之間的等待間隔；沖洗體積與沖洗時間：分別用來設置沖洗體積和沖洗時間，沖洗體積優先級高于沖洗時間，如果兩個設置項均被設置，則沖洗體積設定值有效，沖洗時間設置無效。按動“”鍵保存當前的設置直接返回到設置主界面；按動“”鍵不保存修改內容直接返回到設置主界面。

<六安>天正華意電氣設備有限公司 異頻全自動抗干擾介質損耗測試儀支持定制 異頻全自動抗干擾介質損耗測試儀支持定制

六安絕緣油介電強度測試儀本款全自動絕緣油介質損耗及電阻率測試儀 依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕5.7寸TFT純彩液晶觸控顯示器，全中文菜單，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。二、主要功能及特點（1）油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響。（2）儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。（3）內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

<六安>天正華意電氣設備有限公司

六安絕緣油介電強度測試儀儀器按設定溫度自動控溫，到達設定溫度后，儀器自動恒溫30分鐘后，屏幕顯示提示試驗人員可以開始試驗。在正常情況下，試驗人員可在屏幕顯示“組，第二組，第三組”后面，按相應的“確認”鍵即可。儀器試驗完成會自動顯示并打印測試結果。如儀器工作在“主機通訊”狀態下，儀器會自動將測定結果傳送給化驗室計算機。八、安裝打印紙1、安裝紙卷與上紙：翻下打印機前蓋，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉出約2毫米，接通打印機電源，打印機走紙三行后，進入待命狀態，此時指示燈亮。按一下按鍵，指示燈滅，再按住按鍵1秒鐘以上，打印機開始走紙；或直接按住按鍵1秒鐘以上，打印機開始走紙。將打印紙的前端剪成三角形后，將打印紙退入打印機進紙口，打印紙會被打印機卷進。待打印紙從打印機機頭上方出紙口處伸出一段時，按一下按鍵停止走紙，自動進入指示燈亮的待命狀態。稍用力捏住彈性紙軸的兩端，可將彈性紙軸上的紙卷安裝到紙軸架上。2、檢測：將打印機電源關斷，按住SEL鍵后接通打印機電源，打印機進入自檢測，打印出自檢清單。3、更換色帶：打印色帶經過一段時期的使用后，打印的字跡會變淺，需要更換色帶盒。翻下打印機前蓋板，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉至色帶盒全部露出，更換色帶。九、注意事項1、面板為液晶顯示器，不能用硬物磕碰，否則會造成顯示器的性損壞。2、儀器試驗時會產生高壓，上電前必需使儀器可靠接地，接地不良會引起危險或造成數據不穩定。3、“測試”和“正在放電”過程中不允許換插頭或關機。4、裝油杯和注油樣時要十分仔細，保證無污染，確認無誤后再開始試驗，否則影響測定精度。5、溫度微調前，應保證實際溫度與顯示溫度的誤差是在控溫穩定15分鐘后情況下，做出調整。6、如有誤操作，可按“復位”鍵，重新開始操作。7、電源必須做好良好接地。

<六安>天正華意電氣設備有限公司 異頻全自動抗干擾介質損耗測試儀支持定制

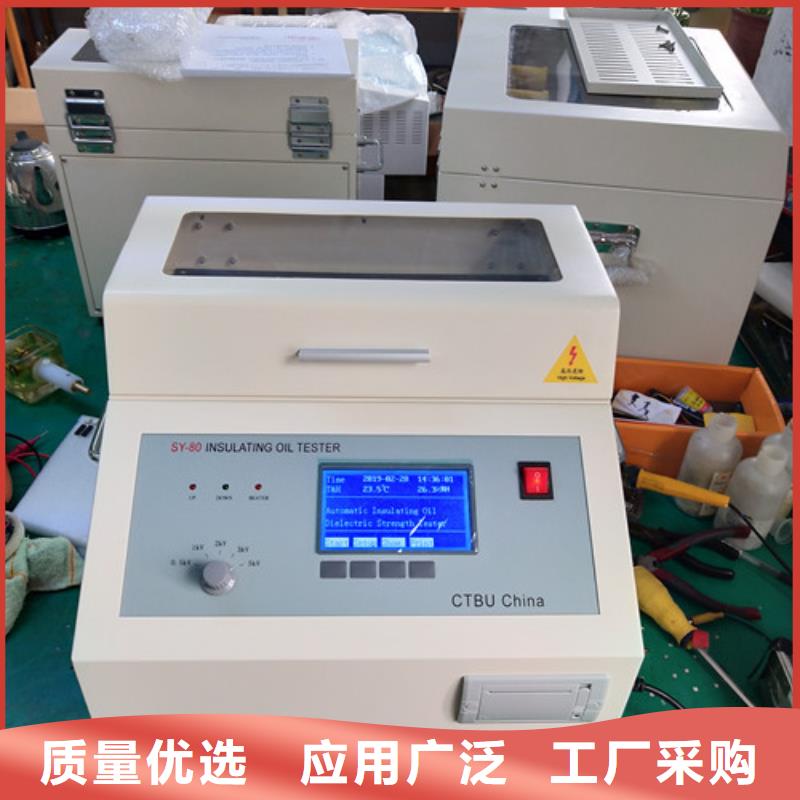

六安絕緣油介電強度測試儀機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座良好插接AC 220V 50Hz電源線；10. 電源開關控制儀器電源通斷；11. 高壓標志提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是60 kV，可選范圍10 kV～80 kV（增量Δ＝10 kV）。選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。

<六安>天正華意電氣設備有限公司 異頻全自動抗干擾介質損耗測試儀支持定制

六安絕緣油介電強度測試儀技術指標1.光源：半導體激光器2.樣品粘度：≤100cSt3.流速范圍：5～60mL/min（30mL/min）4.在線檢測壓力：0.1～0.6Mpa樣品溫度：0～80℃5.粒徑范圍：1～500μm6.靈敏度：1μm或4μm(c)7.測量標準：GJB420B、SAE4059F-CPC、ISO4406、GB/T14039、GJB420A、NAS1638/SAE4059F、GOST172168.計數體積：1～999mL9.計數準確性：±0.5個污染度等級10.測試時間間隔：1s～24h11.極限重合誤差：40000粒/mL12.數據存儲：提供1000組數據存儲空間，并支持U盤存儲13.水活性范圍：0～1aw（±0.05aw）14.水含量范圍：0～360ppm（±10％）15.接口：USB接口、電源接口16.防護等級：IP67（防護箱）17.工作溫度：-20～60℃18.電源：AC 220V±10％、50/60Hz或DC 12V19.重量：5.5kg20.體積：400×305×170mm四、儀器結構1.OUT：油品出口2.IN：油品入口3.USB：U盤接口，可將測試數據存儲在U盤中4.DC：電源接口5.POWER：儀器開關6.顯示屏：顯示測試結果、操作菜單等7.打印機：測試數據打印輸出 五、儀器安裝1. 進排液管連接將儀器放置到待測系統接口的附近，保證位置穩固、無劇烈震動。使用管路將待測系統接口與儀器的進液口進行連接，將排液口連接到廢液池。2. 安裝或更換打印紙打開打印機上蓋，安裝或更換打印紙。先確認熱敏打印紙安裝方向，再將其放入打印機紙倉。注意事項：1.高壓環境：如果待測系統接口的壓力大于0.6Mpa，則需要加裝減壓裝置（選配）。減壓裝置安裝在待測系統接口與儀器進液口之間（圖5-1）。2.開機后，儀器應預熱10分鐘后再進行測試。3.測試前應使用適宜的溶劑（如石油醚）清洗管路及進樣狹縫，以保證測試的準確性。4.測試結束及更換檢品時，必須使用適宜的溶劑（如石油醚）進行清洗操作，確保儀器管路清潔后方可關機或進行下一次測試。5.儀器進液口安裝有濾網，當液樣中雜質過多時會堵塞濾網，影響進樣從而引起測試數據不正常，因此要定期清洗進液口濾網，清洗方法詳見附錄Ⅰ。

<六安>天正華意電氣設備有限公司 異頻全自動抗干擾介質損耗測試儀支持定制

六安絕緣油介電強度測試儀機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座良好插接AC 220V 50Hz電源線；10. 電源開關控制儀器電源通斷；11. 高壓標志提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是60 kV，可選范圍10 kV～80 kV（增量Δ＝10 kV）。選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。

<六安>天正華意電氣設備有限公司 異頻全自動抗干擾介質損耗測試儀支持定制

六安絕緣油介電強度測試儀然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇 按此鍵進入杯位選擇子頁面，具體操作見六、操作步驟圖解3.的相關內容。7. 對于該機型，每杯多6次的平行測定擊穿電壓值等參數將自動存儲。

<六安>天正華意電氣設備有限公司 異頻全自動抗干擾介質損耗測試儀支持定制 <六安>天正華意電氣設備有限公司

六安絕緣油介電強度測試儀測量完畢后屏幕將顯示測試完畢給予提醒，按 確認 鍵返回到開機頁面（圖1）。按 打印 或 顯示 鍵，進入油樣單次測量擊穿電壓值、算數平均值及測量日期和時間的顯示子頁面（圖7～9）。圖7 圖9注意：在顯示子頁面，按選擇鍵可以順序顯示六個界面。其中前三個界面沒有測量時間的數據顯示，為臨時數據組，關機后將丟失。而后三個界面有測量時間數據顯示，為存儲數據組，關機后不會丟失。如果樣品油杯測定超過三個，則系統將按時間分組，記錄顯示近的三組數據。在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。七、注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；6. 儀器的維修和調試須由專業人員完成；7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！ 8. 接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！9. 儀器在使用過程中，如發現異常應立即切斷電源！八、簡易故障排除1. 開機無反應 檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓 檢查油杯箱蓋是否蓋好；3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓；4. 擊穿后無顯示 檢查油杯內是否有污物；5. 打印不出紙 檢查打印機是否有紙；6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。

六安絕緣油介電強度測試儀菜單功能6.1 菜單界面功能一覽表6.2 設置在主界面按動“”鍵進入設置主界面。可以進行測試設置(測試流速、測試次數、測試間隔、測試體積、沖洗體積、沖洗時間)、報警設置（各種測試標準下的報警級別）、存儲設置（是否打印數據、是否自動存儲、儀器內部存儲或U盤存儲）、時間設置、校準等操作。按動“”鍵選擇對應的設置進入設置界面；按動“”鍵進入相應的設置選項；按動“”鍵進入存儲數據查看界面；按動“”鍵返回測試主界面。6.2.1 測試設置 在設置主界面按動“”鍵到測試設置圖標，按動“”鍵進入測試設置界面。按動“”鍵，在各個設置選項間進行切換；按動“”鍵設置選中的數據。流速設置：設定當前通過儀器的檢品流速；測試體積：設置檢測體積；次數：設置檢測次數（當設定值為0，且測試時間間隔不為0時不計測試次數，一直測試，直到達到報警條件才會停止測試）；測試間隔：設定測試與測試之間的等待間隔；沖洗體積與沖洗時間：分別用來設置沖洗體積和沖洗時間，沖洗體積優先級高于沖洗時間，如果兩個設置項均被設置，則沖洗體積設定值有效，沖洗時間設置無效。按動“”鍵保存當前的設置直接返回到設置主界面；按動“”鍵不保存修改內容直接返回到設置主界面。

<六安>天正華意電氣設備有限公司 異頻全自動抗干擾介質損耗測試儀支持定制

六安絕緣油介電強度測試儀儀器及材料要求絕緣油顆粒數檢測儀由自動顆粒計數儀、超聲波清洗器、真空泵、過濾裝置等組成。a) 絕緣油顆粒數檢測儀：根據遮光原理工作，在測試過程中能自動攪拌樣品，不會產生顆粒沉降現象與自動顆粒計數儀配套使用的傳感器，至少能測定粒徑 5μm 的顆粒數量。b) 超聲波清洗器：工作頻率為 20kHz～50kHz。c) 真空泵：真空度不小于 86kPa，抽氣速率 30L/min。d) 過濾裝置 I：法蘭式過濾裝置，供過濾清潔液。e) 微孔濾膜：直徑為 50mm、孔徑分別為 0.8μm、0.45μm 和0.3μm。f) 取樣瓶：250mL 玻璃瓶，具塞和塑料薄膜襯墊。g) 量筒：100mL。h) 石油醚：分析純，沸程 60℃～90℃。i) 甲苯(或二甲苯)：分析純。j) 異丙醇：分析純。k) 水：蒸餾水或去離子水。2 檢測準備2.1 檢查環境、人員、儀器滿足檢測要求2.2 清潔液的制備依次用孔徑為 0.8μm、0.45μm 和 0.3μm 的濾膜過濾異丙醇、石油醚和去離子水或蒸餾水等溶劑制得清潔液。用于清洗儀器和玻璃器皿用的清潔液，每 100mL 中粒徑大于 5μm 的顆粒不應多于 100 粒。用于稀釋樣品及檢驗取樣瓶用的清潔液，每 100mL 中粒徑大于 5μm 的顆粒不應多于 50 粒。2.3 取樣瓶的準備a) 將取樣瓶、瓶蓋、塑料薄膜襯墊先用洗滌劑進行清洗，再用自來水沖洗，用蒸餾水洗凈，烘干。再用清潔液沖洗至顆粒度指標達到本標準 2.3b 的要求。b) 取樣瓶的檢驗。向清洗后的取樣瓶中注入占總?cè)莘e 45％～55％的清潔液，墊上薄膜，蓋上瓶蓋后充分搖動，用自動顆粒計數儀測定每 100mL 液體中粒徑大于 5μm 的顆粒數，不應超過 100粒。超過時應按本標準 2.3a 重新沖洗取樣瓶，直至顆粒數不超過 100 粒為止，或取樣瓶的顆粒污染度比被取油樣至少低兩級。
