拉薩相位伏安表參數設置界面圖五、參數設置參數設置界面如圖五所示，此屏用于調整試驗前所需要確定的數據。包括：高壓PT變比、高壓CT變比、變壓器組別、高壓CT接法、低壓CT接法、設置日期、設置時間、變電站名稱、變壓器編號。?高壓PT變比：指被測變壓器的高壓側電壓互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。?高壓CT變比：指被測變壓器的低壓側電流互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。?變壓器組別：指被測變壓器的聯接組別。包括方式：Y/Y、Y/D1、Y/D5、Y/D11等。通過←、→鍵在幾種方式間進行切換，選定到所需方式。當進行差動接線分析時本參數一定要設置正確，否則，標準矢量圖將不正確。?高壓CT接法：指被測變壓器高壓側的電流互感器的接法。有Y和△兩種方式。通過←、→鍵在幾種方式間進行切換，選定到所需方式。?低壓CT接法：指被測變壓器低壓側的電流互感器的接法。有Y和△兩種方式。通過←、→鍵在幾種方式間進行切換，選定到所需方式。?設置日期：輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。如：2013年1月12日則輸入確認即可。

拉薩相位伏安表通過數字鍵直接輸入。多都是5位。接線方式：三元件Ｙ型表示現場接線為星形接法，兩元件V型表示現場接線為V 形接法。通過“←”“→”鍵來選擇。額定電壓：現場被測試系統的電壓，必須輸入正確，否則影響參數計算的精度。分57.7V、100V、220V、380V。通過“←”“→”鍵來選擇。電流量程：多個檔位，10A、50A、500A 和1500A。通過“←”“→”鍵來選擇。ＰＴ、ＣＴ變比：為１表示現場測量ＰＴ、ＣＴ二次電壓、電流和功率等參量，要反算ＰＴ、ＣＴ一次電壓、電流和功率等參量，必須設定現場實際的變比。是否存儲：用來設定是否存儲。通過“←”“→”鍵來選擇“是”或“否”。記錄間隔：用來設定存儲的間隔。有“幀/5秒”、“幀/15秒”、“幀/30秒”、“幀/1分”、“幀/2分”、“幀/5分”、“幀/15分”、“幀/30分”等間隔段。通過“←”“→”鍵來選擇。測試員：測試員編號。數字鍵直接輸入。圖３ 參數設置單擊“確定”鍵退出該界面。6.5 基本電參量在主菜單，單擊“2”鍵，進入“伏安測試”界面。主要測量現場的三相電壓、電流、功率、功率因數和頻率等電參量。按“確定”鍵退出此畫面。圖4 基本電參量6.6 閃變測量在主菜單下，單擊“3”鍵，進入“閃變測量”界面。閃變是由于電源電壓變化而產生，以波動量化表示，數值越大，波動越大。電壓變動與電壓變化的持續時間和幅度有關。短時閃變?cè)?0 分鐘內測得，而長時閃變?cè)? 小時內測得。按“確定”鍵退出此畫面。圖5 閃變測量6.7 不平衡及偏差在主菜單下，單擊“4”鍵，進入“不平衡度及誤差”界面。不平衡度指三相電力系統中三相不平衡的程度用電壓和電流負序分量與正序分量得方均根百分比表示，分為電壓不平衡和電流不平衡。

拉薩相位伏安表測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在0°～90°范 圍，則被測負載為感性，顯示在270°～360°范圍，則被測負載為容性；若顯示相位都接近120°，則為正相序，且極性相同；若顯示相位接近120°和300°，則為正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。接線參考圖：測試單相電壓、電流、相位、頻率、功率等：測試三相四線電壓、電流、相位、相序、頻率、功率、功率因數等：測試三相三線電壓、電流、相位、相序、頻率、功率、功率因數等：三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖五. 電池管理● 及時給電池充電，長時間不使用儀表每3個月給電池充電一次。● 警告！電池蓋板沒有蓋好的情況下禁止進行測試，否則有危險。● 更換電池時，請注意電池極性，否則可能損壞儀表。1．當電池電壓低于6.5V時，請及時充電，充電時間約4小時。2．若更換電池，先確認儀表處于關機狀態，松開電池蓋板的螺絲，打開電池蓋板，換上新電池，注意電池規格極性，蓋好電池蓋板，擰緊螺絲。3．按POWER鍵看能否正常開機，若不能開機，請按第2步重新操作。4．若用戶無法更換電池，請與廠家聯系。六. 裝箱單主機1臺儀表箱1個電流鉗3把測試線4條USB充電器、充電線一套鋰電池1組(儀表內)光盤1個說明書、保修卡、合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

拉薩相位伏安表分機做為無線中繼使用分機做為無線中繼模式用于強電磁場干擾及強屏蔽環境的無線通訊信號橋接。當主機與分機無法正常通訊時，可將另一分機作為中繼放置主分機之間（一般為強屏蔽門口即可）按分機“無線中繼”鍵進入中繼通訊模式(見圖8）圖8分機無線中繼模式7.4 主機通訊存儲數據查詢主機通訊查詢分兩個，一個為查詢主界面（圖8），顯示保存的日期、時間、基準的幅值信息；一個為存儲查詢的次級界面，即數據詳情界面（圖9），顯示主機一屏全部的數據信息。圖8 主機通訊查詢主界面圖9 主機通訊查詢次界面7.5 相位圖表輕觸主機“相位圖表”鍵進入相位圖表顯示界面，直觀顯示已測試的二次電壓或電流的幅值及相對于相位參考基準的角度，在此界面可通過“基準選擇”和“方向”任一對測試的相位關系改變參考基準或方向。主機單機相位圖表、通訊查詢相位圖表、界面和操作方式雷同（圖10）。圖10 主機相位圖表顯示界面說明：主機一屏可同時存儲主機參考基準幅值及分機3組，每組各3相電壓、3相電流的測試幅值及相位信息。8 應用舉例以變壓器SFSZ9-180000/220主變帶負荷差動保護二次電流大小和方向測試為例，，由裝置測試完成全部測試，主機生成主變差動六角圖。變壓器額定容量：180MVA/180 MVA /6 MVA；額定電壓：220±8＊1.25/110±4＊1.25/10 kV；接線組別：YN yn0 d11；變壓器帶負荷測試數據見下表（以高壓側A相電壓UN為參考量，實測相角是電流滯后電壓的角度）測試位置額定變比二次編號分機編碼二次電流(A)實測相角(°) 以UN為參考基準的六角圖圖11是主機以UN電壓(REF) 為相位檢查參考基準，方向默認12點，該相位圖表中H對應高壓側， M對應中壓側、L對應低壓側，黃、綠、紅色代表A、B、C三相。圖12 以IHA為參考基準的六角圖圖12是主機改變相位參考基準后的六角圖，通過“基準”鍵可選擇IHA為參考基準，方向默認12點，直觀檢查差動接線。對于斷路器失靈保護、微機母差保護、故障錄波、監控系統電度計量、監控、安穩及備自投等都可參考上述方式進行保護二次回路的接線檢查。

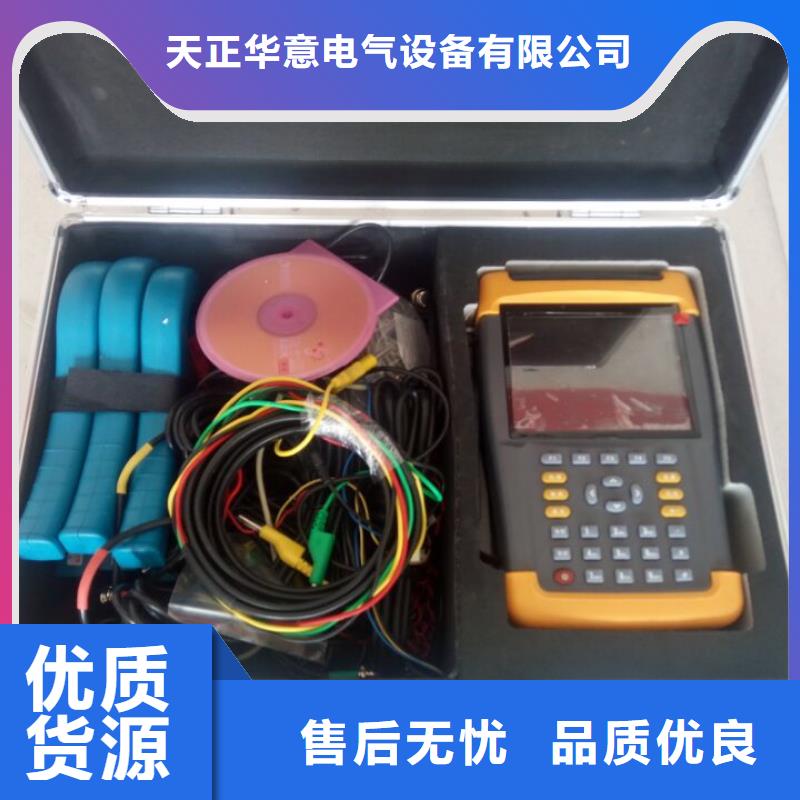

拉薩相位伏安表．一般規格功 能同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因素、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等電 源DC 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約10小時額定電流約180mA Max顯示模式3.5寸真彩液晶屏顯示儀表尺寸長寬厚：196mm×92mm×54mm鉗口尺寸φ7.5mm×13mm 采樣速率約3次/秒量 程交流電壓：0.00V～600V交流電流：0.0mA～30A相位：0.0°～360.0°頻率：45.00Hz～65.00Hz有功功率：0.0W～12kW無功功率：0.0VAR～12kVAR視在功率：0.0VA～12kVA功率因數：-1～＋1電流矢量和：0mA～60A分辨率電壓：AC 0.01V電流：AC 0.1mA相位：0.1°頻率：0.01Hz有功功率：0.1W無功功率：0.1VAR視在功率：0.1VA功率因數：0.001電流矢量和：1mA精度（基準條件下）電壓：±(0.5％量程)電流：±(0.5％量程)相位：±1°（工作條件下的相位誤差：10mA～30A為±3°；10mA以下±5°；在電流值低于5mA時，為確保電流對電流相位測量準確，請不要進行電壓測量；在進行電壓對電流的相位測試時，為確保測量的準確性，電壓需不低于5V，電流不低于5mA)有功功率：±(1.0％量程)無功功率：±(1.0％量程)視在功率：±(1.0％量程)頻 率：±(1.0％量程)功率因數：±0.03相 序正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率約2秒/次數據保持測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示數據存儲99組充電接口USB充電接口自動關機開機約15分鐘后，儀表自動關機，以降低電池消耗背光功能有，背光亮度可調節電壓檢測當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電，并在10S內自動關機 。
