金昌高低壓開關柜通電試驗臺首先非常感謝您選擇青島天正華意電氣設備有限公司的產品！我們將為您所購買的TH-II高壓斷路器磨合測試儀提供以下服務： 兩年免費質保。注：人為損壞酌情處理。 本產品享受終生維修。 電話技術支持。 在使用本產品之前請您核對您的產品裝箱清單：1、TH-II高壓斷路器磨合測試儀主機 一臺2、電源線 一根3、測試線（一端已焊接好） 一套4、說明書、保修卡、合格證 一套在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端不能短路。3、合分閘輸出端不能串接電源。4、儀器內置可調電源為直流，當試品為交流時可使用外接電源，運行中請勿接通或斷開外接電源。5、開關狀態輸入和輔助觸點輸入必須接空接點，不能外加電源。6、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器或接觸器。7、本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。8、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。9、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。

金昌高低壓開關柜通電試驗臺高壓開關動作電壓試驗(俗稱“高、低電壓試驗”)是為保證電力系統高壓斷路器運行的一項基本性電氣試驗。目前，電力部門基本采用如下兩種方式進行試驗：1、用現場控制柜的直流系統作為試驗電源，通過滑線變阻器調節電壓大小進行試驗。這種方法 的弊端為：若現場試驗接線出現短路或直流直接接地，將直接影響到現場整個直流系統，輕則造成現場高壓設備失去保護，重則使現場直流系統崩潰。2、利用現場交流電，用調壓器進行簡單的硅整流后直接輸出直流。這種方法的缺點是：①調壓器笨重，使用不便，且簡單的硅整流直流輸出紋波很大；②輸入輸出沒有隔離，外殼可能帶電，危及人身。鑒于以上情況，我公司研制推出新一代大功率開關動作電壓操作電源。為現場高壓開關特性試驗合分閘操作提供獨立的試驗電源，為現場設備的運行提供了條件。

金昌高低壓開關柜通電試驗臺 漏電保護調試：（以JDB-225；660V為例）在測試臺工作電壓41.4及30.6伏二種情況下，在測試保護器上的接線柱33和9之間接上可調電阻，阻值由大（27K）至小（17K）逐漸變化，直至不能啟動為 止，記錄此時阻值即為漏電閉鎖電阻R閉。5：缺相保護測試：對于單相保護器，如JDB-80、DZB-1等在正常啟動后，將電流調壓器調零（相當于缺相），保護器能夠自動跳閘，表示缺相保護完好。對于JDB225，80A為例，中間B相缺相，（即用導線將B相連結短路），將電流調至1.05倍（84A）并將電秒表清零，開始計時，小于2S跳閘表示缺相功能完好。6：測試熱繼電器將熱繼電器的進線端和出線端互相串聯或單相輪流接于大電流發生器接線柱上將常閉觸點根測試臺上的電路組合接好，按下啟動按鈕，調整輸出電流，即可作額定電流或過載電流試驗，熱繼電器動作后能自動跳閘并計時。7：熔斷器測試：這是破壞性試驗，只能用于抽檢，將熔斷器兩端接于大電流接線柱上，可作額定電流或過載電流試驗六：真空接觸器三相同步試驗方法1：按圖接好真空接觸器連接線2：將0-400V信號調整到和真空接觸器線圈電壓相符，按下三相計時按鈕，大概2-10S，看電秒表三相數值是否一致，三相時間不能相差3％即可七：0-1200V1：按下面板1200V控制，調整水平面板上調壓器，即可調整0-1200V輸出，接線端子在控制柜后面，“UA、UB、UC、O”八：電阻調整方法0-145K電阻調整，左邊是0-10-20……90K 調整，中間是0-5K-10-15K……45K右邊是0-1K-2K……9K調整；假如需要35K電阻，那么先將左邊選擇開關撥至30K，中間選擇開關撥至5K，右邊選擇2K將電阻輸出開關撥至“投”電阻輸出即為“37K”

金昌高低壓開關柜通電試驗臺 具體這樣描述，如果要產生三相交流250V，則按如下步驟進行：1)合上總電源開關，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下交流操作電壓控制的合閘，此時交流操作電壓控制的合閘燈亮，此時后出線板中的交流操作電壓就有輸出電壓了，如需要電壓為250V，只要調節調壓器，使電壓為250V即可。2)如果要輸出三相10A的電流，操作方法如下：3)先將通電試驗臺上的線與開關柜的電流互感器二次側的線相連，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下三相電流控制的合閘按鈕，此時三相電流控制的合閘燈亮，此時后出線板中的三相電流就有電流輸出了，如需要電流為10A，只要調節調壓器，使輸出電流為10A即可。4)另外兩個通道操作方法相同。4、后出線板上的固定輸出是指輸出電壓為固定值，只要輸入電壓不變，輸出電壓就不會改變。5、設備內部有三個保險，若插上總電源后，電壓表無顯示或出現過載的情況后均可能是保險燒壞，只要換上相同規格的即可。但如果更換過大的保險是很危險的，這會造成設備的損壞。。6、試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。一份

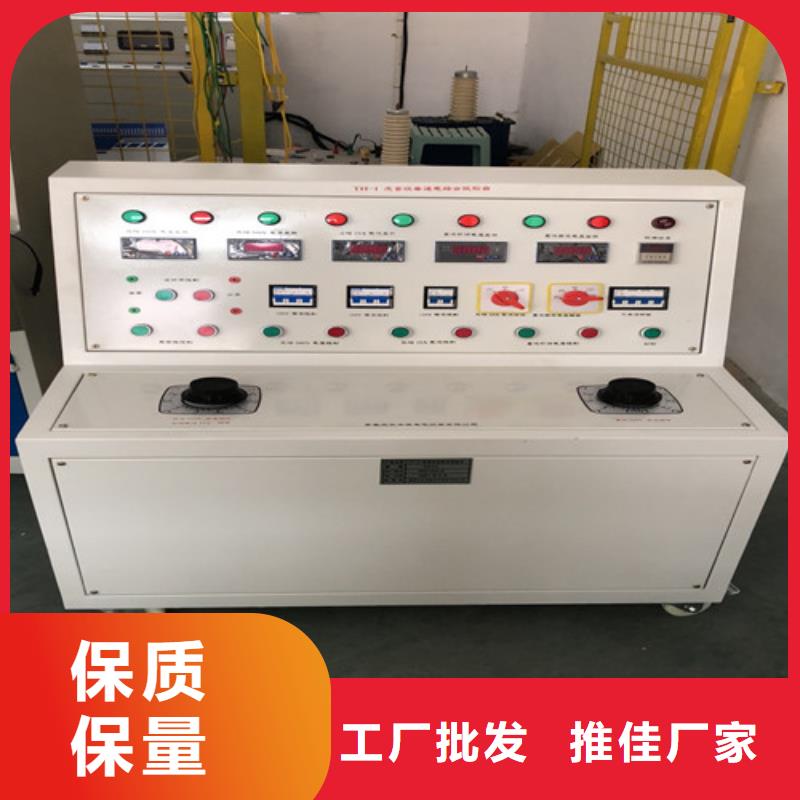

金昌高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家出廠動作調試，也可用于變電站檢修替代站內直流操作電源及其它需要直流電源的場合。在發電廠、變電所、開關柜廠等單位，一次設備是重要的，二次設備也是重要的，因?yàn)橐淮卧O(shè)備和二次設備構成一個整體，只有二者都處在良好的狀態，才能保證電力生產的。二次設備是指對一次設備的工況進行監測、控制、調節、保護，為運行人員提供工況或生產指揮信號所需的設備，因而二次回路的故障常會破壞或影響電氣設備的正常運行，用好管好二次回路的電氣設備，是確保電力生產的重要環節。本測試車就是根據二次回路測試和試驗要求，從用戶對二次回路試驗的實際需要出發而由本公司自行設計生產的。本產品具有功能全、體積小、外形美觀、便于移動等特點，是測試二次設備各項參數的理想設備。

金昌高低壓開關柜通電試驗臺使用方法和注意事項4.1：打開試驗臺后門，將三相四線380v電源接至接線端子L1、L2、L3、N上，打開機內電源總開關，面板“電源指示燈”亮，再打開面板“電源控制”所有儀表亮。4.2：當接通電源時，操作臺右上方"紅"指示燈亮，此時將鑰匙打開則面板上的電秒表 所有儀表亮，調整信號I至36V，用專用短接線將面板3、4短接，再啟動大電流，電秒表開始計時。4.3：調整信號0-36V電壓表應有0--36v變化。4.4：如需要36-400V交流電源時，調整0-400V即可經上述步驟檢查，可以大致估計整機功能完整。五：測 試 電 機 保 護 器 1：本測試臺配有專用保護器底座，供JDB120、225、300、DZB-1和QDZ-II等保護啟用，120和225中間一相對兩側位置相反，使用時可將底座上銅匯流排相互對調。2：不同型號保護器有不同的控制線路接法面板上的控制線路組合接線柱供不同組合連接用。3：做過載及短路試驗：（以JDB-225保護器80A檔為例）電流調壓器調零 按下啟動按鈕 調整電流調壓器電流表指示80A通電5S 再將電流升至96A（80A的1.2倍） 立即將電秒表清零開始計時自動跳閘，電秒表上顯示時間即為保護器動作時間。對于動作時間較短項目的，例如作6倍或8倍試驗的開啟電源開關并將電秒表至零，啟動后將電流表整定為480A或640A跳閘后相隔5S，電流調壓器不在回零重新啟動，再測一次，這樣可以電流調整過程中的時間誤差，電流調壓器重新啟動一次應立即跳閘，表示該保護器起短路保護作用，電秒表顯示的時間為短路動作時間。

金昌高低壓開關柜通電試驗臺內容介紹本手冊詳細介紹了TH-III型高低壓測試通電臺的安裝、測量、使用、保養等等。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

金昌高低壓開關柜通電試驗臺使用方法1. 測試高壓開關分（合）閘起動電壓的接線方式見圖（1）2. 測試高壓開關合閘電壓：機殼接地、接通電源后，把電壓調到小，按住合閘按鈕，旋動調壓旋鈕，使電壓慢慢上升，當高壓開關合上閘時，電壓表指示的電壓值就是合閘電壓。3. 測試高壓開關分閘電壓：按住分閘按鈕，其它操作步驟與測試合閘電壓相同，當開關分開時，電壓表指示的電壓即為分閘電壓。4.作高壓開關測試儀輸出電源時，接線方法如圖（2）機殼接地后，接通電源調到設定電壓值即可。五、注意事項1. 機殼可靠接地。2. 使用本電源時，原有的分、合閘電源必須斷開。3. 嚴禁電源短路。六、操作電源的步驟接線：請按說明書圖 1將線連接。1.合閘：目的是檢測“合閘”繼電器在額定電壓的 70％（廠家提供參數）例：DC 220V 70％＝154V 時應可靠合閘。調節電壓至 154V 時按操作電源的“合閘”按鈕此時開關應可靠合閘。2.分閘：目的是檢測分閘繼電器在額定電壓的 30％ 例：DC 220V 30％＝66V時，按操作電源的“分閘”按鈕此時高壓開關應不動作。當 DC 220V 65％＝143V 時高壓開關應可靠分閘。3.彈簧操動機構：目的檢測彈簧操作機構繼電器在額定電壓的 70％（廠家提供參數）例：DC 220V 70％＝154V 調節電壓至 154V，如連線為操作電源“合閘”引線，請按“合閘”按鈕，此時應聽到開關內彈簧操作機構繼電器合閘聲。七、高壓開關操作步驟接線：請按說明書圖 2將線連接。1. 合閘：操作高壓開關測試儀到“運行”時間預置。將操作電源電壓調至需要值，操作高壓開關測試儀，高壓開關合閘。關閉操作電源。2. 分閘：操作高壓開關測試儀到“運行”時間預置。將操作電源電壓調至需要值，操作高壓開關測試儀，高壓開關分閘。關閉操作電源。
