湖州局部放電檢測儀數字式局部放電測試系統快速使用指南開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入WINDOWS XP系統。啟動儀器：在WINDOWS XP 系統桌面上，使用鼠標雙擊“JFD-2010”圖標，啟動進入局放系統。系統校正步驟注意：進行校正操作時要確定整個試驗區尤其是試驗電路處于斷電的狀態。重要！！以第2個通道進行50PC的校正量的校正。步驟1、在軟件界面右側功能區內，選擇“通道步驟2、在通道校正的數值框內填上，步驟點擊“校正”，進入校正狀態。步驟4、使用校正脈沖發生器給系統的第2通道試品注入的校正量，正常情況下在第2通道的示波窗口顯示一排脈沖，圖九：校正脈沖注入后圖形步驟5、調整“粗調”，“細調”使脈沖足夠大而不過載。“粗調”常規在3檔。步驟6、調整使脈沖與干擾的差距顯著，即信號與噪聲的比較（信噪比）越大越好。“FH”常規是200KHz，常規是20KHz。步驟7、點擊“完成”，系統對第2通道的校正完成，注意，要移開校正脈沖發生器并關閉發生器電源，進入測量等待狀態。濾波頻帶和增益設置的說明：濾波頻帶是由組成的一個帶通濾波器，“FL”為高通濾波器，如選擇10KHz，則信號中大于10KHz的頻率信號可以通過，小于10KHz的頻率信號將會有很大的衰減；為低通濾波器，如選擇300KHz，則信號中小于300KHz的頻率信號可以通過，大于300KHz的頻率信號將會有很大的衰減；這樣由“FL”、“FH”組成的帶通濾波器可以濾除掉部分頻率的干擾信號。頻帶選擇的原則是：根據現場干擾情況，靈活選擇“FL”、“FH”各種組合，帶寬選擇盡可能大，因?yàn)檫@樣，信號放大電路可以獲得比較高的靈敏度，能夠有效改善信噪比。增益的設置：因?yàn)樵嚻返牟煌麄€(gè)試驗回路的靈敏度會有所不同，這樣在校正時就要調整放大器的增益，可根據情況分別調整放大器增益粗調和放大器細調，使校正脈沖顯示能夠清晰區別噪聲信號，一般可將校正脈沖信號高度調整到縱坐標1.5的高度為宜。注意：濾波頻帶和增益的設置都應該在校正時完成，校正完成后，就不應該進行調整，原則上在什么檔位上校正的，就在那一檔位上測量局放，選擇的校正量應該盡量接近試品的放電量。

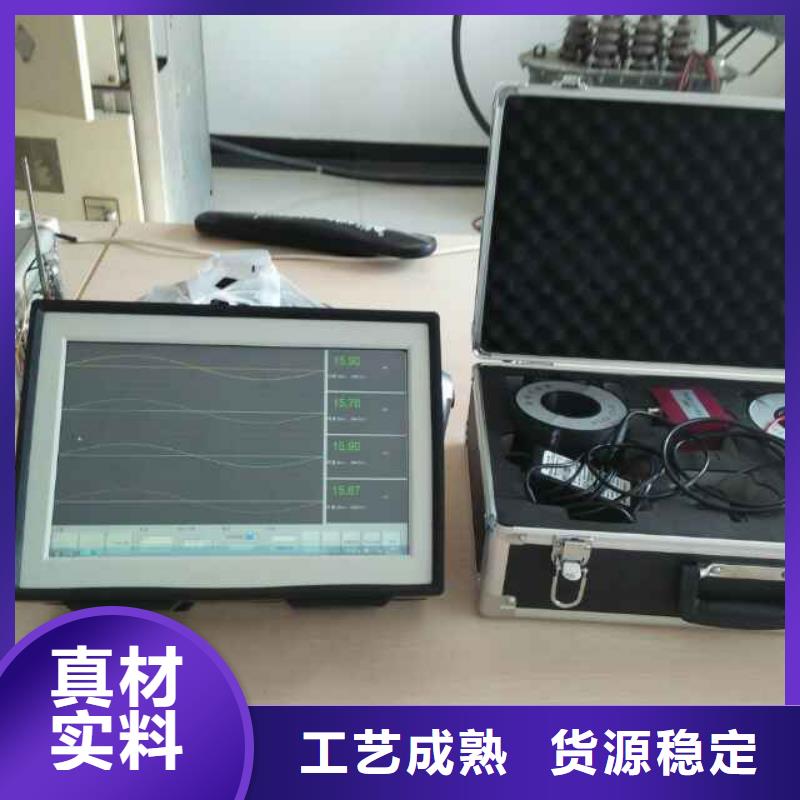

湖州局部放電檢測儀局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。開機檢測：開機后系統自檢，確認各個檢測通道正常工作。設置參數：點擊【系統設置】，通過設置[存儲目錄](méi)功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。)連接設備：進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備背景檢測：連接HFCT傳感器，當信號保持穩定時按下【停止】按鍵，再點擊【記錄背景，記錄下背景值。接入傳感器：將HFCT傳感器卡在設備的接地線上，根據HFCT上的箭頭標識從高頻電流互感器的正面（有標牌面）穿入，背面穿出接地。號檢測：觀察所測波形是否具有周期性，并與背景信號比較，看是否有明顯變化)異常診斷：當通過波形模式檢測到異常信號時，應對局部放電進行診斷與分析，通過改變測量模式記錄和分析信號。9)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄模塊可查看對應的試驗數據，以供后期分析。10)生成報告：連接Ty數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。檢測流程1)設備連接：按照設備接線連接測試儀的各個部件，固定傳感器。2)開機檢測：開機后，系統自檢，確認各個檢測通道工作正常。3)設置參數：點擊【系統設置】通過設置[存儲目錄](méi)功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對UHF測量過程進行詳細的參數設置。連接設備進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備。5)背景檢測：將UHF傳感器貼在接地的金屬體上（非測量源）。當信號穩定時按下【停止】按鍵，再點擊【記錄背景】記錄下背景值。可以根據背景值設置背景閾值以慮除噪聲干擾等)信號檢測：觀察檢測到的信號，如果發現信號無異常，保存少量數據，退出并改變檢測位置繼續下一點檢測；如果發現信號存在異常，則延長檢測時間并記錄多組數據，進入異常診斷流程。7)異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。8)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄】模塊可查看對應的試驗數據，以供后期分析。9)生成報告：連接數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。

湖州局部放電檢測儀公司簡介青島天正華意電氣設備有限公司位于青島平度市，是一家致力于電氣設備與自動化裝備的研發、生產、銷售及服務的科技型企業，主要產品包括：電力系統智能化在線監測設備和各類檢測儀器、保證電力系統可靠運行的裝備，廣泛應用于供電系統、發電系統、鐵路、石化、鋼鐵等眾多領域，公司曾參與、承擔過多項攻關課題，并得到用戶的充分認可。目前已擁有多個產品系列，具備完全自主知識產權，并達到國內外領先水平。公司將人才隊伍建設和科技創新作為企業發展的核心動力。目前青島天正華意電氣設備有限公司生產的手持式局部放電分析儀及局部放電在線監測、密度在線監測、無線測溫等系列產品，在國內中高端市場已占有優勢，公司技術研發團隊從事GIS、電力變壓器等高壓電氣設備的局部放電研究已有多年歷史，在放電機理、形成原因、檢測方法等方面都有較深入的研究，關鍵技術和產品已達到國際先進水平，公司擁有自己的研發基地，在研發和技術應用實踐中，我們積累了大量經驗數據和經典案例，在為用戶提供先進、可靠、實用產品的同時，也為用戶提供的技術支持和問題咨詢服務及整體解決方案。

湖州局部放電檢測儀 成套設備的檢查和連接1、成套設備到達用戶后檢查各部件外觀是否完好無損。2、用搖表和直流電阻測試儀測量變壓器的絕緣電阻和直流電阻與出廠試驗報告是否相符。3、各部件按主回路原理圖連接可靠。成套設備的操作說明1、合上控制臺電源，打開鑰匙開關，此時停止指示燈及高壓電壓表數碼管亮；2、將試品所需耐壓時間設定好（調面板上時間繼電器拔盤）；3、按下啟動按鈕，啟動燈亮，停止指示燈滅；4、按下升壓按鈕，升壓指示燈亮，當電壓要到所需電壓值時，點動按升壓按鈕到所需耐壓值，按下耐壓計時按鈕，耐壓計時開始，時間到后調壓器自動降壓到零位，按停止按鈕，再按一下耐壓計時按鈕，關閉鑰匙開關，切斷所有電源，耐壓試驗結束； 5、在升壓過程或耐壓計時過程中，如試品擊穿、變壓器過載或變壓器過壓時，過壓過流保護動作，自動切斷主電源，調壓器降壓到零位，再按啟動按鈕，可繼續升壓，若不升壓就切斷所有電源，檢查試品；6、如需再次試驗，重復操作步驟2~4。7、如需做局放試驗時請參考局放儀使用說明書。注意事項1、本設備只能短時運行（額定容量下30分鐘）；2、此套設備為高壓設備，故每次使用前將設備外表面灰塵擦干凈，保持環境清潔；3、高壓危險，試驗時人員遠離試驗區域；4、所有設備及試品須接地牢靠；5、變壓器高壓尾須直接接地或經電流表、互感器接地；6、測量線圈有一端必須接地且嚴禁兩端子短路；7、定期檢查調壓器傳動部件和上、下限位開關是否正常；8、使用過程中如出現異常情況，即該停電檢查，若不能解決，請與我公司及時聯系處理。青島天正華意電氣設備有限公司

湖州局部放電檢測儀系統測量步驟：局放試驗通電的前提條件：良好正確的聯接好了試驗電路，試驗高壓區內沒有任何人員，校正脈沖發生器已經拿開。步驟1、在軟件界面右側功能區內，點擊“連續”鍵，儀器進入連續測量狀態。步驟2、啟動升壓裝置，升壓，并跟蹤觀察放電趨勢步驟3、使用屏幕放大和時間窗工具獲取局放信號步驟4、可以使用直線方式、橢圓方式、正弦方式來觀察局放出現的相位步驟5、使用單次測量方法終讀取數據步驟6、可生成試驗報告步驟7、結束試驗，降壓到零，并切斷試驗區電源。系統常規的參數設置：FH:200 FL:20增益粗調：3增益細調：盡量選小數值，以不過載為準。觸發方式：內觸發觸發同步方式：分內、外觸發方式，內觸發為儀器電源同步觸發，頻率50Hz，外觸發為同步試驗電源工作頻率，10~1000Hz內任意頻率。外觸發同步信號輸入電壓：5~100V，輸入功率＜1伏安。注意；外觸發同步信號輸入電壓要經過隔離處理，隔離器件可以是電壓互感器或者變壓器。如，變壓器感應局放試驗時，常規使用200Hz的中頻發動機電源，一般發動機輸出0~800V可使用1000V:100V的電壓互感器隔離。隔離后的0~80V的電壓信號作為觸發信號接入局放儀觸發信號輸入端。

湖州局部放電檢測儀局部放電的測量原理：局放儀運用的原理是脈沖電流法原理，即產生一次局部放電時，試品Cx兩端產生一個瞬時電壓變化Δu，此時若經過電Ck耦合到一檢測阻抗Zd上，回路就會產生一脈沖電流I，將脈沖電流經檢測阻抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量q）。在這里需要指出的是，試品內部實際的局部放電量是無法測量的，因?yàn)樵嚻穬?nèi)部的局部放電脈沖的傳輸路徑和方向是極其復雜的，因此我們只有通過對比法來檢測試品的視在放電電荷，即在測試之前先在試品兩端注入一定的電量，調節放大倍數來建立標尺，然后將在實際電壓下收到的試品內部的局部放電脈沖和標尺進行對比，以此來得到試品的視在放電電荷。四、局部放電的表征參數局部放電是比較復雜的物理現象，必須通過多種表征參數才能的描繪其狀態，同時局部放電對絕緣破壞的機理也是很復雜的，也需要通過不同的參數來評定它對絕緣的損害，目前我們只關心兩個基本參數。1視在放電電荷——在絕緣體中發生局部放電時，絕緣體上施加電壓的兩端出現的脈動電荷稱之為視在放電電荷，單位用皮庫（pc）表示，通常以穩定出現的視在放電電荷作為該試品的放電量。2放電重復率——在測量時間內每秒中出現的放電次數的平均值稱為放電重復率，單位為次/秒，放電重復率越高，對絕緣的損害越大。

湖州局部放電檢測儀用 途本套設備適用于絕緣子、互感器、電容套管、電力變壓器、高壓架空線等電力設備的工頻耐壓及科學研究。使用條件使用條件：戶內海拔高度不超過1000米環境溫度：-25℃～＋40℃相對濕度：≤90％（20℃）時地震烈度VII級無導電塵埃無火災爆炸危險不含腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻小于0.5Ω遵循標準JB/T9641-1999試驗變壓器GB/1094.5-96電力變壓器GB/T311.1-1997高壓輸變電設備的絕緣與配合GB/T16927.1-1997 高電壓試驗技術部分 一般試驗要求GB/T16927.2-1997 高電壓試驗技術 第二部分 測量系統GB7328-87 變壓器和電抗器的聲級測量GB8749-1998 調壓器的通用技術要求成套設備組成部份本套設備由工頻試驗變壓器、手動控制臺、柱式調壓器、分壓器、保護電阻、局放儀及一些附件組成。主 要 技 術 參 數一、THW-150/300工頻無局放試驗變壓器額定輸入電壓380V，額定輸入電流394A額定輸出電壓300kV，額定輸出電流0.5A額定容量150kVA二、TH-J2000D 300KV/150KVA 電源控制臺控制臺工作電源220V，控制臺設有手動升壓，耐壓自動計時，耐壓計時結束后自動降壓至零位，另外本控制臺有調壓器零位啟動和過流、過壓保護，控制線路詳見控制臺原理線路圖。三、TYDGZ-150/0.38柱式調壓器額定輸入電壓?jiǎn)蜗?80V額定輸入電流395A額定輸出電壓0～420V額定輸出電流357A額定容量150kVA四、TRF-400/300電容分壓器額定電壓300kV高壓臂電容400pF低壓臂0.4uF五、GR300-0.5A/5KΩ保護電阻額定電流0.5A，阻值5KΩ六、LBQ-150/0.38濾波器額定電流：395A，額定容量：150kVA

湖州局部放電檢測儀局放測量工作原理2.1、什么是局部放電?局部放電是指部分地橋接導體間絕緣的一種氣體放電，這種放電可能會，或者不會出現在導體的近旁。通俗的說是指設備絕緣系統中部分被擊穿的電氣放電，這種放電可以發生在導體(電極)附近，也可發生在其它位置 。2.2、局部放電產生的原因局部放電對于高壓電工產品往往是很難避免的，這是由于絕緣材料和絕緣結構在制造過程中常會含有比固體絕緣容易擊穿的小氣泡或油膜，在電場的作用下，會產生內部放電。絕緣材料和絕緣結構中電場分布不均勻，也會產生局部放電（如針尖電極、電極表面上的毛刺、或者是金屬屑異物）。2.3、局部放電的分類2.3.1、內部放電：在介質內部或介質與電極之間的放電。這種放電的特性與介質的特性和氣屑的形狀、大小、位置以及氣屑中氣體的性質有關。2.3.2、表面局部放電：在沿介質表面的電場強度達到擊穿場強時所發生的局部放電。在電機繞組、電纜、套管等絕緣結構的端部，從導體到介質表面經常會出現這種局部的放電。2.3.3、電暈放電：在氣體中，高電壓導體周?chē)a(chǎn)生的局部放電稱為電暈。如高壓傳輸線、高壓變壓器等高壓電氣設備，因高壓接線端暴露在空氣中，都有可能產生這種局部放電。
