葫蘆島高壓開關柜內部放電檢測儀

葫蘆島局部放電檢測儀 測量原理暫態地電壓當配電設備發生局部放電現象時，帶電離子會快速地由帶電體向接地的非帶電體快速遷移，如配電設備的柜體，并在非帶電體上產生電流行波，且以光速向各個方向快速傳播。受集膚效應的影響，電流行波往往僅集中在柜體的內表面，而不會直接穿透金屬柜體。但是當電流行波遇到不連續的金屬斷開或絕緣連接處時，電流行波會由金屬柜體內表面轉移到外表面，并以電磁波形式向自由空間傳播，且在金屬外表面產生暫態地電壓。而該電壓可用專用的傳感器布置在開關柜外面進行測量。傳感器類似傳統的RF耦合電容器，其殼體可做絕緣和保護雙重功能，傳感器內部可感應出高頻脈沖電流信號。其測量原理圖如下檢測原理圖超聲波 局部放電發生前，放電點周圍的電場力絕緣介質的機械應力和粒子力處于相對平衡狀態。局部放電發生時電荷的快速釋放或遷移使電場發生改變，打破了平衡狀態，引起周圍粒子發生震蕩性機械運動，從而產生聲音或振動信號。超聲波法通過在設備腔體外壁上安裝超聲波傳感器來測量局部放電信號。該方法特點是傳感器與地理設備的電氣回路無任何聯系，不受電器方面的干擾，但在現場使用時容易受周圍環境噪聲或設備機械振動的影響。由于超聲信號在電力設備常用絕緣材料中的衰減較大，超聲波檢測法的檢測范圍有限，但具有定位準確度高的優點。局部放電產生的聲波的頻譜很寬，可以從幾十Hz 到幾MHz，其中頻率低于20kHz 的信號能夠被人耳聽到，而高于這一頻率的超聲波信號必須用超聲波傳感器才能接收到。通過測量超聲波信號的聲壓大小，推測放電的強弱。由于被檢測對象超聲傳輸介質不同，一般情況下開關柜使用空氣超聲傳感器，和變壓器使用接觸式超聲傳感器進行檢測。

葫蘆島局部放電檢測儀主要技術性能１電容器在額定電壓UN下可連續運行1小時。２電容器電容量偏差范圍、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４電容器短時工頻耐壓值為1.1UN 。電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。產品使用時其環境空氣相對濕度應不大于80％。GR100/0.1工頻保護電阻額定頻率：50 Hz額定電壓100 kV標稱電阻：7.5 kΩ局部放電量：額定電壓下＜3 PC 80％額定電壓下≤2 PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。（四）、AC-2010工頻高電壓試驗控制臺（帶10KVA電動調壓器）操作裝置功能：設有過電流保護設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；設有聲警告設有零壓合閘、試品擊穿自動回零功能設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位電源為220V控制

葫蘆島局部放電檢測儀使用方法A、準備工作選擇合適容量、電壓的電源接線前將各設備合理就位，選擇好對周圍物體的絕緣距離。按照項五設備組成圖選擇合適導線，正確接好每根連線。（4）接好各設備的接地線，特別注意接地點應為實際上的一點接地。B、開機前準備工作及手/自動操作程序（參照控制臺使用說明書）（1）復查A、“準備工作”中的（項關閉試區大門將控制臺手動/自動選擇開關24向左置于手動位置。（4）將耐壓時間繼電器P數碼撥盤撥至所需耐壓時間（如有1分鐘）將調壓速度調節旋鈕8逆時針旋到底。（6）用鑰匙將帶鎖開關22順時針旋轉90度，打開電源此時停止指示燈21和高壓側數字電壓表數碼管亮，指示控制柜已供電。啟動按鈕20，此時20指示燈亮，和試品加壓10指示燈（如有一、二次開關柜應先合一次開關柜，再合二次開關柜）。（8）按升壓按鈕16，此時升壓指示燈16亮。順時針旋轉調壓速度控制旋鈕8，此時調壓器頂部直流調壓電機開始旋轉，調壓速度表3指示升壓速度，試驗變壓器低壓側電壓表1、低壓側電流表2、測量繞組電壓表4、高壓數字電壓表5與高壓側電流表6均隨著升壓過程指示相應數值，剛開始升壓時，升壓速度可快些，當電壓升到75％試品試驗電壓時，升壓速度減低到每秒2％試驗電壓后升壓速度升到所需額定試驗電壓。（10）當電壓升到所需試驗電壓時，按耐壓計時按鈕18，此時耐壓指示燈18亮，耐壓計時元件9開始耐壓計時，計時時間一到所設定的耐壓時間，調壓器即自動全速降壓，直至降到零位時自動停止。（11）按停止按鈕21，此時停止指示燈21亮，一次耐壓試驗即完成（如有一次，二次開關柜，應先斷二次，再斷一次）。（12）在耐壓計時過程中，如發現試驗電壓偏離試驗值，則可用微升或微降按鈕15，將電壓微調到額定試驗電壓。（13）在升壓過程中，如試品被擊穿，則調壓器會自動全速降到零位；試品擊穿指示燈12和柜內蜂鳴器會開始斷續閃爍、蜂鳴報警，直到按停止按鈕，才停止蜂鳴。

葫蘆島局部放電檢測儀公司簡介青島天正華意電氣設備有限公司位于青島平度市，是一家致力于電氣設備與自動化裝備的研發、生產、銷售及服務的科技型企業，主要產品包括：電力系統智能化在線監測設備和各類檢測儀器、保證電力系統可靠運行的裝備，廣泛應用于供電系統、發電系統、鐵路、石化、鋼鐵等眾多領域，公司曾參與、承擔過多項攻關課題，并得到用戶的充分認可。目前已擁有多個產品系列，具備完全自主知識產權，并達到國內外領先水平。公司將人才隊伍建設和科技創新作為企業發展的核心動力。目前青島天正華意電氣設備有限公司生產的手持式局部放電分析儀及局部放電在線監測、密度在線監測、無線測溫等系列產品，在國內中高端市場已占有優勢，公司技術研發團隊從事GIS、電力變壓器等高壓電氣設備的局部放電研究已有多年歷史，在放電機理、形成原因、檢測方法等方面都有較深入的研究，關鍵技術和產品已達到國際先進水平，公司擁有自己的研發基地，在研發和技術應用實踐中，我們積累了大量經驗數據和經典案例，在為用戶提供先進、可靠、實用產品的同時，也為用戶提供的技術支持和問題咨詢服務及整體解決方案。

葫蘆島局部放電檢測儀主要技術性能１電容器在額定電壓UN下可連續運行1小時。２電容器電容量偏差范圍、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４電容器短時工頻耐壓值為1.1UN 。電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。產品使用時其環境空氣相對濕度應不大于80％。GR100/0.1工頻保護電阻額定頻率：50 Hz額定電壓100 kV標稱電阻：7.5 kΩ局部放電量：額定電壓下＜3 PC 80％額定電壓下≤2 PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。（四）、AC-2010工頻高電壓試驗控制臺（帶10KVA電動調壓器）操作裝置功能：設有過電流保護設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；設有聲警告設有零壓合閘、試品擊穿自動回零功能設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位電源為220V控制

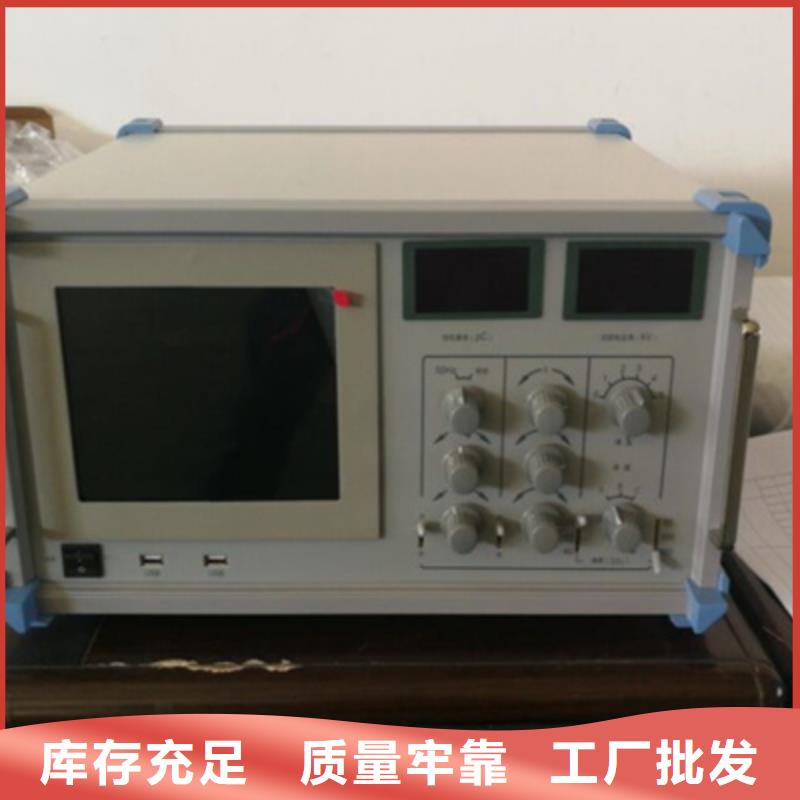

葫蘆島局部放電檢測儀數字式局部放電檢測儀是我公司推向市場的新一代數字智能儀器，該儀器在原有產品TH--210、TH--2020局部放電檢測儀的基礎上采用數據采集卡、嵌入式ARM系統作為中央處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口ARM中。實現從模擬到數字的跨越。二、 特點：1.采用8.0英寸DGUS屏，顯示更直觀，操作更方便。2.全觸摸屏操作，屏幕內存256M，無需旋鈕調節。3.可鎖定波形，方便觀察波形的細節。4.自動測量并顯示試驗電源時基頻率，無需手動切換。5.試驗數據可直接儲存在主機內，也可U盤導出打印。6.word文檔格式出具試驗報告。7.顯示方式：橢圓、直線、正弦。三、主要技術指標：1.檢測試品的電容范圍：6PF-250uF2.檢測靈敏度《0.02pc(電容50pf)3.橢圓掃描時基：50HZ、及任意頻率。（和試驗電源直接同步4.橢圓旋轉以30°為一檔，可作360°旋轉。5.放大器：3db低端頻率:fL:10KHZ、20KHZ、40KHZ，高端：80KHZ、200KHZ、300KHZ任選。增益調節范圍＞120db。檔間增益差20±1db正負脈沖響應不對稱性＜1db。6.時間窗：窗寬0°-180°，窗位置可旋轉15°-180°。7.試驗電壓表:誤差＜±2﹪。8.重量：約12KG。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器。

葫蘆島局部放電檢測儀操作說明（作為測試儀器）試驗操作前注意事6注意試驗，請閱讀本說明書第九節“試驗注意事項，并嚴格參照執行試驗回路的布線：試驗回路的布線應該盡可能簡潔，連接線應盡可能的短，不要因為操作控制方面的原因而使試驗回路很復雜。試驗回路高壓側的回路面積應盡可能的小試驗電源的濾波：試驗電源的濾波現階段還是應該采用硬件處理，軟件的濾波效果還達不到實際現場使用要求。應采用電源隔離濾波電源，做到動力電源與實際試驗電源隔離，試驗頻帶內的濾波衰減量應大于60dB。關于空間干擾：遠離干擾源（發射機、大型電機、變頻器繞線機等），減小試驗回路面積，調整試驗設備布置方向，試驗場區上空應沒有動力電纜等強磁場源，試驗場區地下應沒有電纜槽5極端情況下可裝備屏蔽房正確連接試驗線路、根據試品情況確定高壓施加方式：通過無暈變壓器產生高壓的方式：感應試驗，通過串聯諧振的方式在試品上產生高壓選擇合適的試驗形式、試驗回路，根據第五節的常用試驗回路”選擇。通常情況下選擇并聯法”測試回路。選擇合適的檢測阻抗（輸入單元），見附錄一檢測阻抗”簡介。正確連接試驗線路防止接線不良人為引起的放電設備操作設備驅動程序安裝本系統在 下工作 使用時需要安裝設備驅動程序，一臺計算機在次連接時需要人工安裝設備驅動程序 以后再連接時設備驅動程序會自動安裝。 下面介紹人工安裝設備驅動程序的方法采集卡驅動安裝由系統提示發現新硬件后根據提示手動選擇硬件的驅動程序路徑，指向光盤p路徑），完成安裝。6.3.1.2支持軟件安裝局放系統運行需要安裝支持軟件：開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入系統。

葫蘆島局部放電檢測儀公司簡介青島天正華意電氣設備有限公司位于青島平度市，是一家致力于電氣設備與自動化裝備的研發、生產、銷售及服務的科技型企業，主要產品包括：電力系統智能化在線監測設備和各類檢測儀器、保證電力系統可靠運行的裝備，廣泛應用于供電系統、發電系統、鐵路、石化、鋼鐵等眾多領域，公司曾參與、承擔過多項攻關課題，并得到用戶的充分認可。目前已擁有多個產品系列，具備完全自主知識產權，并達到國內外領先水平。公司將人才隊伍建設和科技創新作為企業發展的核心動力。目前青島天正華意電氣設備有限公司生產的手持式局部放電分析儀及局部放電在線監測、密度在線監測、無線測溫等系列產品，在國內中高端市場已占有優勢，公司技術研發團隊從事GIS、電力變壓器等高壓電氣設備的局部放電研究已有多年歷史，在放電機理、形成原因、檢測方法等方面都有較深入的研究，關鍵技術和產品已達到國際先進水平，公司擁有自己的研發基地，在研發和技術應用實踐中，我們積累了大量經驗數據和經典案例，在為用戶提供先進、可靠、實用產品的同時，也為用戶提供的技術支持和問題咨詢服務及整體解決方案。

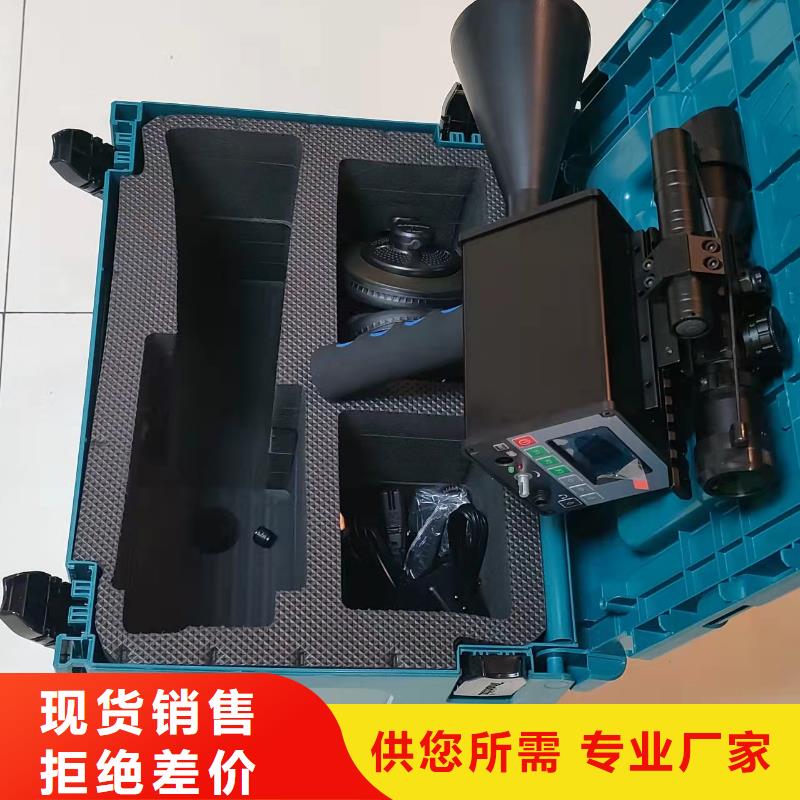

葫蘆島局部放電檢測儀儀器主要功能特點1.便攜式設計、堅固耐用，使用方便檢測主機為便攜式設計，防塵、防震、防干擾，外殼選用合金材料，使用數控機床加工而成，殼體堅固可靠且重量輕，采用觸摸屏設計，只需點擊屏幕就可以完成相關操作，便于在不方便連接外置鼠標的現場環境中使用.選用6.5寸高亮度液晶顯示器，可在陽光下清晰顯示圖文數據。2.多種檢測方法，抗干擾能力強系統能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場檢測、超聲波檢測、高頻磁場檢測等多方法。3.操作簡單，實現在線、非接觸式測量系統操作簡單方便，檢測時傳感器與測試品無任何接線，被試設備無需停電，可通過非接觸方式檢測電纜局放信號。4.人性化軟件設計，使用簡單方便裝置顯示界面人機友好，可在不同的環境下清晰顯示畫面，便于現場測試人員快速讀取；本裝置軟件采用傳統Windows軟件界面，軟件界面為全中文顯示，波形顯示界面、趨勢圖顯示界面、參數設置界面等功能模塊采用人性化設計，操作簡單實用方便。5.檢測軟件設置簡單，容易上手本軟件采用集成化、模塊化、智能化設計，將復雜的現場檢測參數配置集成到軟件內部，使用者只需對軟件進行簡單的參數設置就可以開始現場檢測。軟件將這些參數設置集中在一個界面，可通過主界面的設置按鈕直接訪問，各功能說明清晰明了，通過鼠標點擊就可以輕松更改相應設置操作簡單使用方便。6.軟件檢測功能強大系統可以提供局放信號的相位信息，幅值信息，及放電脈沖間的間隔時間，有助于判斷放電類型及嚴重程度。能夠控制硬件的觸發，且正、負極性放電脈沖的觸發閾值可獨立設定。能夠保存局部放電信號的PRPD相位譜圖文件，能夠保存局部放電信號的波形文件，保存測試時的相應硬件參數配置。能夠對每一個所保存的信號點的波形進行分析，測試圖形可進行復制以及任意疊加比較，相減比較等。7.裝置內置大容量鋰電池，可長時間續航本裝置采用大容量鋰電池供電，可以方便的對大范圍內的高壓電纜進行檢測，電池的持續工作時間可達2~4小時；如需長時間連續使用只需提供一個配套的外部電源即可。

葫蘆島局部放電檢測儀主要技術性能１電容器在額定電壓UN下可連續運行1小時。２電容器電容量偏差范圍、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４電容器短時工頻耐壓值為1.1UN 。電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。產品使用時其環境空氣相對濕度應不大于80％。GR100/0.1工頻保護電阻額定頻率：50 Hz額定電壓100 kV標稱電阻：7.5 kΩ局部放電量：額定電壓下＜3 PC 80％額定電壓下≤2 PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。（四）、AC-2010工頻高電壓試驗控制臺（帶10KVA電動調壓器）操作裝置功能：設有過電流保護設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；設有聲警告設有零壓合閘、試品擊穿自動回零功能設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位電源為220V控制
