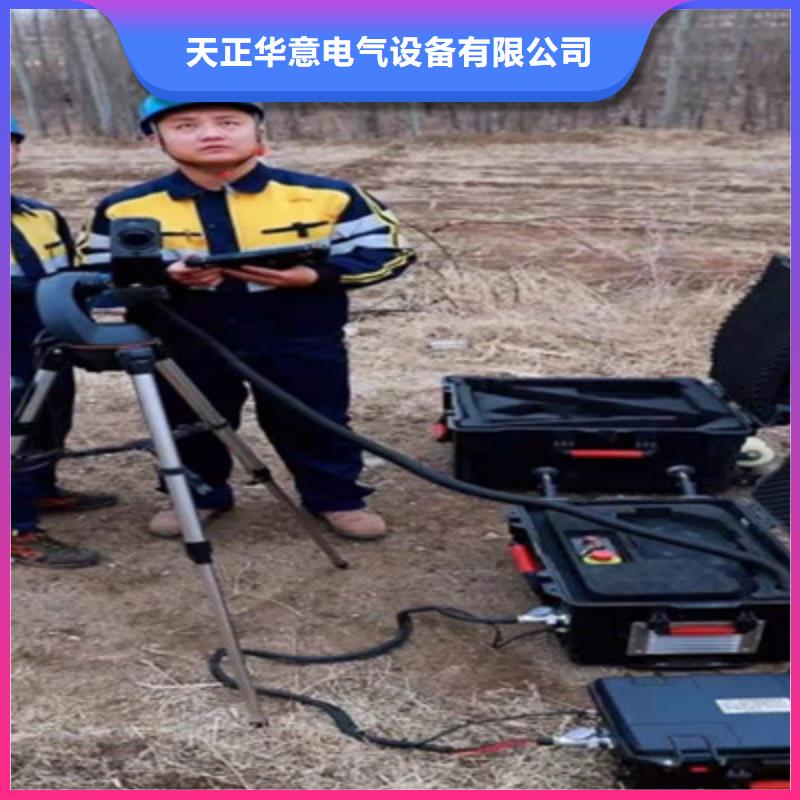

安徽淮南清障儀1.主要部件及說明1.1拉桿箱圖示與說明注意點:①拉桿箱的拖行應將拉桿另一側的把手放下。②卡扣的打開與關閉需要從上方壓住，遵循“先合上好上的（一般為側面卡扣）”的原則。③電源航插的使用請對準卡槽并旋緊，在不用的時候合上蓋子以防受損。1.2內部布局與說明注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！1.3配件圖示與說明2.安裝指南2.1云臺組裝注意點:①箭頭對接處連接，注意有無螺絲松動，保證云臺固定牢靠。②鎖緊螺母涉及云臺轉動，在使用前確保云臺承重后不會自己轉動即可。2.2同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。2.3控制手柄的安裝注意點:①通訊線的插拔要小心并插緊，嚴禁拖拽，此根線影響控制手柄的操作。②其余航插參考上圖一一對應插好，確認無誤后再通電。3.產品操作指南 步：連接電源線，并打開空氣開關；第二步：選擇激光器的控制方式，切換開關為OFF表示此時激光器進入內控模式，此時連接RS232端口與電腦，詳見《激光器使用手冊》；以下操作為切換開關為ON使用外控，來進行除異物操作。第三步：打開緊急停止開關，打開激光器電源，此時ALARM、POWER燈變綠為激光器正常狀態，ACTIVE燈為激光出射指示燈，紅色表示沒有出激光的狀態。第四步：根據不同距離與實際需求效果來調節“功率調節”按鈕，往右增大，往左變小，參考刻度盤9.9對應滿功率輸出。第五步：十字線中心對準目標物，按下出光按鈕，ACTIVE變綠則激光發射，再按一下ACTIVE變紅激光關閉。注意點:①請注意激光器狀態指示燈，如遇不正常的情況請參照《激光器使用手冊》。②操作環境應盡量避免潮濕，箱體兩側通風口嚴禁遮擋。③云臺支持九檔調速，開機默認9檔快轉速，調節時先按“2”再按“數字”（數字1-9對應慢-快），在“云臺控制顯示屏上”顯示“x5”表示第五檔速度，以此類推。
