合肥高低壓開關柜通電試驗臺 使用方法：1、將“AC380V電源輸入”接入到三相四線電網中，將地線接入大地網中，決不可將地線接入到零線或是接入到其他設備的外殼上，這樣將會給之后的測試工作帶來很大的危險，眾所周知，在設備發生故障或設備外殼帶電后，操作人員若接觸帶電體如同接入380V電網，若接地不良或沒有接地，將會失去對操作人員的保護，使操作人員如同接入到380V電網一樣危險，會對操作人員造成很大的傷害，嚴重的會造成人員死亡。所以在使用之前一定要檢查接地線是否接觸良好，接入的地網是否是真正的與大地相連。為了您的，請嚴格按照要求操作。2、在接入AC380V電源時，應先切斷電源，待線接好后再合上電源，同時要注意，接線時，雙手一定不能碰導線的金屬部分，這樣會造成觸電。正確的做法是先切斷總電源，保證導線不帶電的情況下將導線與電源可靠的連接，連接完后人員均不要再碰導線，更不要接觸沒有絕緣的金屬部分。3、根據開關柜不同的種類，將開關柜中的各合閘，分閘或者是各種需要電源的裝置用導線與開關柜通電試驗臺相連，連接完后再合上總電源開關，同時合上相應的交流或直流或是電流輸出開關，調節調壓器手柄，輸出電壓就慢慢上升，達到需要后停止上升，開始對待出廠的開關柜做各種測試。具體這樣描述，如果要產生三相交流250V，則按如下步驟進行：1)合上總電源開關，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下交流操作電壓控制的合閘，此時交流操作電壓控制的合閘燈亮，此時后出線板中的交流操作電壓就有輸出電壓了，如需要電壓為250V，只要調節調壓器，使電壓為250V即可。

<合肥>天正華意電氣設備有限公司

合肥高低壓開關柜通電試驗臺技術特點電氣隔離——電源輸入輸出完全隔離，開關操作回路的單端接地不會形成接地短路。高頻開關電源——穩定 采用高頻開關電源技術，輸出電壓的穩定性高，紋波系數小，完全克服傳統整流電源加上負載電壓便瞬時下垮的問題。大功率直流源——可靠產品瞬時電流達到20A，過流過壓保護齊全，并具備交直流儲能輸出接口。能可靠運用本產品直接進行高壓開關的動作電壓試驗。 美觀輕便堅固——耐用產品采用鋁合金機箱，外形美觀，小巧輕便，結構牢固，能承受頻繁運輸、裝卸、搬動產生震動與沖擊。現場接線、操作簡單，能保證野外環境可靠工作。技術指標輸入電源：AC220V±10％ 50Hz直流輸出：0～270V 連續可調20 A額定電流：10A 瞬時電流：20A 紋波系數：＜1％電壓穩定度：＜1％環境溫度：-20～50℃環境濕度：≤75％RH儀器重量：4.5kg

合肥高低壓開關柜通電試驗臺 礦用高低壓開關保護器試驗臺使用說明書青島天正華意電氣設備有限公司一：概述該設備主要是測量煤礦機修廠維修開關的必備助手，它能提供各種開關的工作電源和大電流，及開關的動作時間，三相同步測量，漏電電阻試驗，真空管耐壓測試等。二：主要技術參數工作電壓：三相四線，380V，50Hz。三相可調電輸出：0-660V/0-1140V，容量范圍65％-120％U e可調，容量為3kVA。單相模擬信號：0-36V，0-127V，0-380V。試驗大電流： 0-2500A動作時間測量：0-999.99s。計時精度：1ms。電阻投入：0-145KΩ。三相同步測量：0-999.99s真空管耐壓測試儀：0-10kV。接觸電阻測量精度：1微歐。記時裝置精度：0.001秒。三 ：適用范圍可檢測的各種饋電開關、啟動器、照明綜保、多回路組合開關及單獨對各常用保護器，如JDB系列的性能檢測。配合開關本體，可對所有保護器進行檢測。可對各開關進行漏電閉鎖、漏電、過載、短路、缺相、三相不平衡、斷路器同步、真空管接觸電阻、工頻耐壓等實驗。

<合肥>天正華意電氣設備有限公司
高壓斷路器磨合測試臺2023已更新(今日/報價)

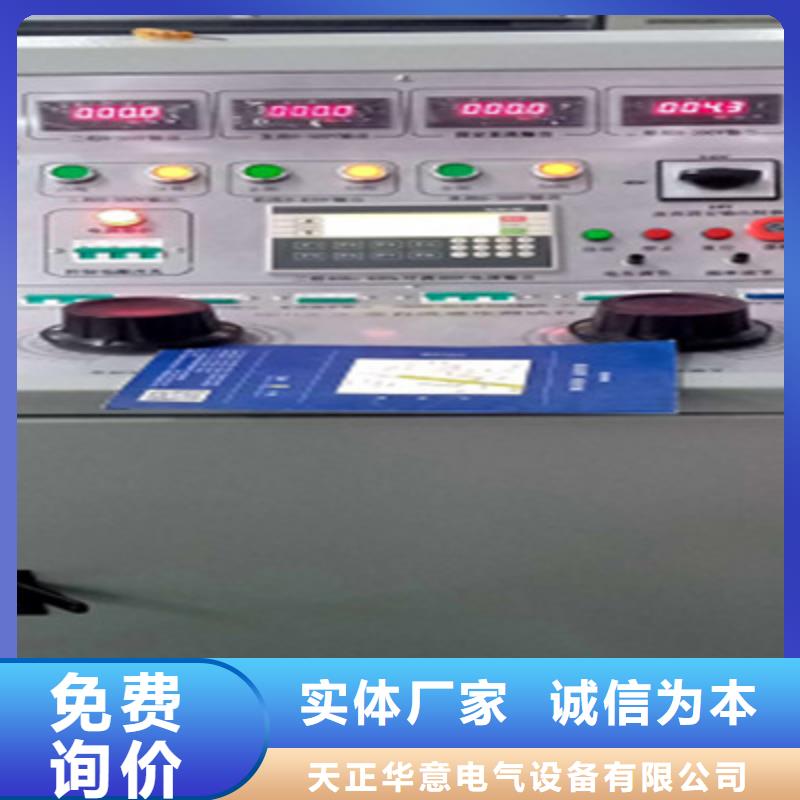

合肥高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數：輸入電源：三相四線AC380V輸出電壓及電流：1、三相AC100V輸出（固定值） 一組2、三相AC 0 – 10A輸出（10A，可調值〉 一組3、交流電壓輸出三相AC 0 –450V，220V時，電流小于10A 、直流操作電壓輸出 DC 0 - 260V 一組5、單相AC220V輸出（接線柱） 二組6、三相AC380V輸出（固定值，接線柱） 一組7、單相24V，36V，110V，220V直流固定輸出 組8、帶計時功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意圖及線路原理圖后面板示意圖（圖一）前面板示意圖（圖二）前面板示意圖（圖四）前面板示意圖（圖五）四、功能說明1、技術參數中2、3、4、項分別由獨立的接觸器控制，輸出端為接線柱。根據用戶特殊要求，參數中2、3、4、項，可以同時合閘，沒有互鎖。請用戶注意使用中的要求。每次只能有一組電源輸出工作。2、技術參數中1、5 、 6項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V輸出（固定值）。3、圖二中的 “24V、36V、110V、220V為直流固定輸出，根據客戶測試的要求選擇不同的直流電壓。4、圖二中的“分合閘控制”是用來代替高低壓開關柜面板上的分合閘開關的，為了測試的方便，我公司將該開關集成在一個控制臺上。需要聯動控制時就將集成的分合閘開關并行接入到開關柜中，若不用聯動控制則可以不用。五、操作說明以檢驗單相交流電壓表為例：1、接通輸入電源AC380V2、檢查并確認接線是否，接通總電源開關3、將調壓器回零，并按“合閘”鈕4、再按面板上交流操作電壓的“合閘”鈕，緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。5、試驗完畢后，先按面板上交流操作電壓的“分”鈕。然后，斷開總電源開關

高壓斷路器磨合測試臺2023已更新(今日/報價) <合肥>天正華意電氣設備有限公司

合肥高低壓開關柜通電試驗臺 注意事項為了您和設備的，請操作人員仔細閱讀以下內容: 1．試驗時接地端必須可靠接地。 試驗時不允許不相干的物品堆放在設備面板上和周圍。．開機前請檢查電源電壓: 交流三相四線380V±10％ 50Hz。本試驗設備注意防潮、防油污。 試驗完成后請確認被測設備已斷電，并與其它帶電設備斷開。七、保養與維修1. 驗證設備的可用性 設備在使用前首先觀察設備外觀是否有破損。通電后檢查設備表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。 設備的保養 每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。 八、運輸與貯存▲ 運輸 設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。 設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝▲ 貯存 設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。 設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。 九、開箱與檢查▲ 開箱注意事項 開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。 ▲ 檢查內容 開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。 十、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

合肥高低壓開關柜通電試驗臺 礦用高低壓開關保護器試驗臺使用說明書青島天正華意電氣設備有限公司一：概述該設備主要是測量煤礦機修廠維修開關的必備助手，它能提供各種開關的工作電源和大電流，及開關的動作時間，三相同步測量，漏電電阻試驗，真空管耐壓測試等。二：主要技術參數工作電壓：三相四線，380V，50Hz。三相可調電輸出：0-660V/0-1140V，容量范圍65％-120％U e可調，容量為3kVA。單相模擬信號：0-36V，0-127V，0-380V。試驗大電流： 0-2500A動作時間測量：0-999.99s。計時精度：1ms。電阻投入：0-145KΩ。三相同步測量：0-999.99s真空管耐壓測試儀：0-10kV。接觸電阻測量精度：1微歐。記時裝置精度：0.001秒。三 ：適用范圍可檢測的各種饋電開關、啟動器、照明綜保、多回路組合開關及單獨對各常用保護器，如JDB系列的性能檢測。配合開關本體，可對所有保護器進行檢測。可對各開關進行漏電閉鎖、漏電、過載、短路、缺相、三相不平衡、斷路器同步、真空管接觸電阻、工頻耐壓等實驗。

高壓斷路器磨合測試臺2023已更新(今日/報價)

合肥高低壓開關柜通電試驗臺技術特點電氣隔離——電源輸入輸出完全隔離，開關操作回路的單端接地不會形成接地短路。高頻開關電源——穩定 采用高頻開關電源技術，輸出電壓的穩定性高，紋波系數小，完全克服傳統整流電源加上負載電壓便瞬時下垮的問題。大功率直流源——可靠產品瞬時電流達到20A，過流過壓保護齊全，并具備交直流儲能輸出接口。能可靠運用本產品直接進行高壓開關的動作電壓試驗。 美觀輕便堅固——耐用產品采用鋁合金機箱，外形美觀，小巧輕便，結構牢固，能承受頻繁運輸、裝卸、搬動產生震動與沖擊。現場接線、操作簡單，能保證野外環境可靠工作。技術指標輸入電源：AC220V±10％ 50Hz直流輸出：0～270V 連續可調20 A額定電流：10A 瞬時電流：20A 紋波系數：＜1％電壓穩定度：＜1％環境溫度：-20～50℃環境濕度：≤75％RH儀器重量：4.5kg

合肥高低壓開關柜通電試驗臺 、使用方法1、電源的連接將試驗臺推到試驗所需位置后，在后面接線板上按A、B、C、N將電源接到接線柱上，再插上電源插頭送電。此時A、B、C相電源指示燈亮。表示電源已接入。注意：禁止接線帶電拖動電纜線！牢靠接好試驗臺保護接地線！ 試驗臺到位后才能在接線柱上接線！2、三相380V固定輸出在后面接線板接線柱（固定380V）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出380V啟動按鈕按上，三相交流固定輸出指示燈亮，表示在接線柱（固定380V）上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕按上，三相交流固定輸出指示燈滅，此時交流固定輸出380V接線柱無電壓輸出。3、三相可調交流0~2V/1000A及0-50A/20V電流輸出在后接線板的接線柱交流電流或交流電壓接線柱上接上被試品，將被試品的常開或者常閉觸點接到面板上的“觸點接入”端口。將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按下啟動按鈕，三相交流可調輸出指示燈亮，表示在后面板接線柱有三相交流電壓或電流可輸出，此時可順時針分別旋轉A、B、C三相調壓器手輪，監視三相可調電壓、電流表，可調輸出三相交流電流或者三相交流電壓。再按下啟動按鈕的同時電秒表開始計時，緩慢調節到所需電壓或電流，按下停止按鈕。將電秒表清零。然后按下啟動按鈕，至被試品動作，電秒表停止計時，表示此試驗完成。做完該項試驗后，將三相旋鈕分別歸零，按下停止按鈕。此時交流可調輸出接線柱無電壓或電流輸出。 注：此三相可調交流0~1000A/2V電壓輸出工作時，三相可調交流0~430V電壓輸出、可調直流0~260V不能同時工作。

<合肥>天正華意電氣設備有限公司 高壓斷路器磨合測試臺2023已更新(今日/報價)

合肥高低壓開關柜通電試驗臺 儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。一、概 述高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在的機械狀態.針對斷路器生產廠家的需求，我公司在原有六工位磨合測試系統外，又自行研發生產了TH-II單工位高壓斷路器磨合測試儀。TH-II高壓斷路器測試儀，自帶大功率可調直流電源，大屏幕液晶顯示器，通過參數設定能滿足所有斷路器和接觸器的磨合測試， 界面快捷簡便，極大的提高工作效率。儀器克服了傳統磨合測試設備使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。TH-II高壓斷路器磨合測試儀操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時，可通過液晶顯示器及蜂鳴器進行聲光報警，并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時（延時時間可設置），自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。　4、磨合完成后，有信息提示，系統自動停止操作命令，切斷電源，并聲光提示。5、時間設定靈活：分、合閘間隔時間和分、合閘輸出時間可單獨設定，整定范圍：0.01-999.99秒。（設置后自動保存，斷電不丟失）6、操作電源靈活：默認使用內置可調直流低紋波電源，也可使用外接電源，輸入交流輸出交流。

合肥高低壓開關柜通電試驗臺性能指標?工作電源：AC220V±10％。?工作功耗：300W。?人機界面：4.3寸觸摸屏?測試電流類型：AC型?電流分辨率0.1mA；電壓辨率0.1V。?剩余電流檔位 具有(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000)mA? 檔位隔離電壓輸出：0~600V，?計時精度：5mS，分辨率1mS。?剩余電流動作時間 0至999ms?剩余電流動作精度時間 5％rgt±3％dgt?主要功能 測試各種漏電保護器的線路交流?電壓、漏電動作時間?時鐘功能 具有時鐘功能?存儲功能 99組數據?數據翻閱功能 有?電流精度 ±10％rgt±5dgt?電壓精度 ±2rgt％±3dgt?其他指示功能 測試的額定動作電流檔位太小或漏電保護器有故障時可提醒?測試線長度 不小于1.8m?測試模式 手動或自動?顯示模式 液晶觸摸屏?低電壓報警 有工作環境：-20～70℃，90％RH（無凝結）。?存儲環境：-30～75℃，90％RH（無凝結）。?外型尺寸：600＊420＊340(L×W×H，mm)。?重量：約40kg。二、工作原理本儀器直接將市電壓通過調壓器調節后供給試品電壓輸入端，同時信號板采集市電頻率及相位同步產生正弦信號經功率放大后得到試品的模擬漏電流施加到試品上，主控板分別采集試品輸入電壓、輸出電壓及漏電流后，通過軟件分析計算后得到試品的動作電流及動作時間等數據。

高壓斷路器磨合測試臺2023已更新(今日/報價)

合肥高低壓開關柜通電試驗臺 如果要輸出三相10A的電流，操作方法如下：3)先將通電試驗臺上的線與開關柜的電流互感器二次側的線相連，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下三相電流控制的合閘按鈕，此時三相電流控制的合閘燈亮，此時后出線板中的三相電流就有電流輸出了，如需要電流為10A，只要調節調壓器，使輸出電流為10A即可。4)另外兩個通道操作方法相同。4、后出線板上的固定輸出是指輸出電壓為固定值，只要輸入電壓不變，輸出電壓就不會改變。5、設備內部有三個保險，若插上總電源后，電壓表無顯示或出現過載的情況后均可能是保險燒壞，只要換上相同規格的即可。但如果更換過大的保險是很危險的，這會造成設備的損壞。。6、試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。

合肥高低壓開關柜通電試驗臺 開關狀態和輔助開關狀態的輸入必須接空接點，不能外加電源。（四）當不需要檢測輔助開關時，輔助開關狀態6腳可以不接，懸空。（五）外接電源輸入為直流時合分閘輸出為直流，外接電源輸入為交流合分閘輸出為交流。（六）當使用外接電源時合分閘輸出端不能短路。（需在電源輸入端或輸出端加短路保護）（七）接線方法：首先將開關狀態信號（5腳和7腳）夾在斷路器斷口上（或與斷口狀態對應的輔助開關上）；當需要檢測輔助開關時（6腳和7腳）接對應的常開或常閉觸點（軟件中可設置）； 合閘（1腳）連接對應的合閘線圈，分閘（2腳）連接對應分閘線圈（電保持如接觸器不接，懸空）；公共端對應負極；儲能接儲能電機(沒有儲能的不接，如電保持可不接)。

合肥高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家出廠動作調試，也可用于變電站檢修替代站內直流操作電源及其它需要直流電源的場合。在發電廠、變電所、開關柜廠等單位，一次設備是重要的，二次設備也是重要的，因為一次設備和二次設備構成一個整體，只有二者都處在良好的狀態，才能保證電力生產的。二次設備是指對一次設備的工況進行監測、控制、調節、保護，為運行人員提供工況或生產指揮信號所需的設備，因而二次回路的故障常會破壞或影響電氣設備的正常運行，用好管好二次回路的電氣設備，是確保電力生產的重要環節。本測試車就是根據二次回路測試和試驗要求，從用戶對二次回路試驗的實際需要出發而由本公司自行設計生產的。本產品具有功能全、體積小、外形美觀、便于移動等特點，是測試二次設備各項參數的理想設備。
