海西變頻串聯諧振耐壓裝置 系統配置參數(一)變頻電源BPXZ-7.5kW 臺1)額定輸出容量：7.5kW2)工作電源：220/380±10％V（單/三相），工頻3)輸出電壓：0–400V4)額定輸入電流：18.75A5)額定輸出電流：18.75A6)電壓分辨率：0.01kV7)電壓測量精度：1.5％8)頻率調節范圍：30–300Hz9)頻率調節分辨率：≤0.1Hz10)頻率穩定度：0.1％11)運 行 時 間：額定容量下連續60min 12)溫 升：額定容量下連續運行60min元器件溫度≤65K13)噪 聲 水 平：≤50dB14)尺寸（長寬高mm）：400×280×40015)重 量：約10kg(二)激勵變壓器JLB7.5kVA/1.5/3/5kV/0.4kV 1臺1)額定容量：7.5kVA2)輸入電壓：0-400V3)輸出電壓：1.5/3/5kV4)結 構：干式5)尺寸（長寬高mm）：450×330×4306)重 量：約50kg(三)高壓電抗器DK-33.75kVA/27kV 4節1)額定容量：33.75kVA；2)額定電壓：27kV3)額定電流：1.25A4)電 感 量：100H/單節5)品質因素：Q≥30 (f＝45Hz)6)結 構：干式7)尺寸（內徑高mm）：?302×4358)重 量：約55kg(四)電容分壓器FRC-1000pF/110kV 1套1)額定電壓：110kV2)高壓電容量：1000pF3)介質損tgσ≤0.5％4)分 壓 比：2000：15)測量精度：有效值1.5級6)尺寸（內徑高mm）：?120×10007)重 量：約8kg

海西變頻串聯諧振耐壓裝置尊敬的顧客感謝您購買本公司變頻諧振試驗成套裝置。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可能幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。警告！由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修—防止火災或人身傷害！使用適當?shù)碾娫淳€：只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作：如蓋板或面板已卸下，請勿操作本產品。在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作請勿在易暴環境中操作保持產品表面清潔和干燥

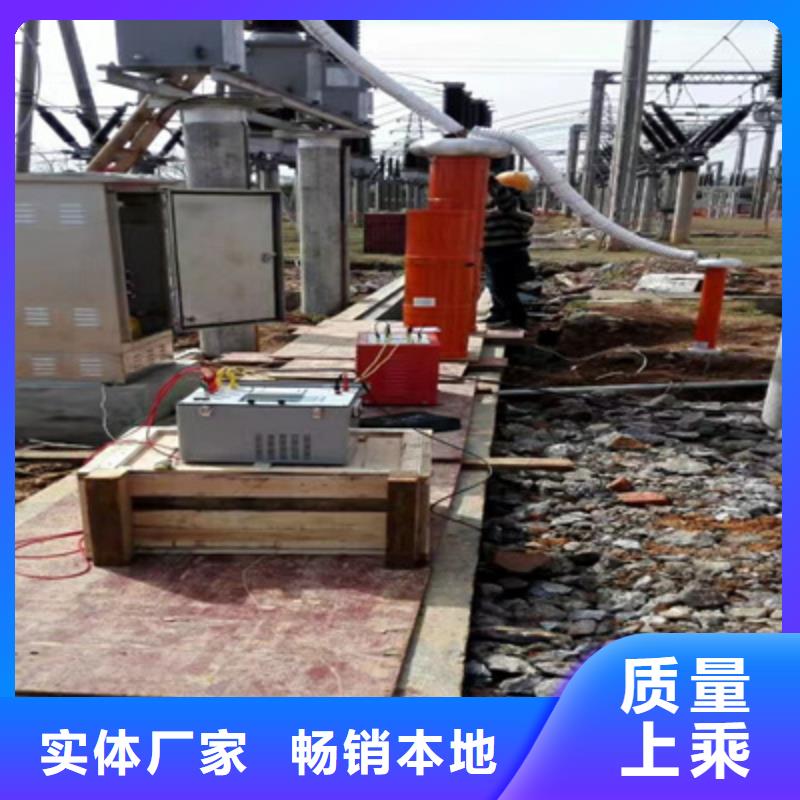

海西變頻串聯諧振耐壓裝置產品概述:該裝置主要針對10/35/110kV電纜及110kV變壓器和母線、開關、等電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。串聯諧振在電力系統中應用的優點：1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。我公司調頻諧振裝置主要功能及其技術特點：1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。整個裝置單件重量很輕，便于現場使用裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

海西變頻串聯諧振耐壓裝置參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；7）數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等①試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；②數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

海西變頻串聯諧振耐壓裝置TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置（一）TH-指生產廠家代碼75指設備能輸出的額定容量，單位為kVA75指設備能輸出的電壓等級，單位為kV；（二）TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置技術指標額定輸出電壓： 0～75kV諧振電壓波型正弦波，波形畸變率＜1.0％被試品電流；1A試驗容量 75kVA輸出頻率：30～300Hz工作時間：滿功率輸出下，連續工作時間5min品質因素30～90輸入工作電源 單相220V或三相380V±5％，50Hz環境溫度－15℃～＋40℃相對濕度：＜90RH％，無凝露狀況海拔高度：＜3500m噪聲：≤50dB（三）設備遵循標準《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006《高壓諧振試驗裝置》DL/T 849.6—2004 《電抗器》 GB10229.88《電力設備性試驗規程》DL/T596-1996《耦合電容器和電容分壓器》 IEC358(1990)設備主要配置及技術參數說明

海西變頻串聯諧振耐壓裝置620kVA/270kV/52kV變頻串聯諧振試驗裝置一、被試品對象及試驗要求1. 10kV/400mm2電纜，長度3000m以內的交流耐壓試驗，電容量≤1.26uF，試驗頻率30-300Hz，試驗電壓22kV。2. 35kV/400mm2電纜，長度2000m以內的交流耐壓試驗，電容量≤0.42uF，試驗頻率30-300Hz，試驗電壓52kV。3. 110kV/400mm2電纜，長度1000m以內的交流耐壓試驗，電容量≤0.156uF，試驗頻率30-300Hz，試驗電壓128kV。4. 110kV及以下變壓器的交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz試驗電壓不超過160kV。5. 110kV變電站系統交流耐壓試驗，試驗頻率為30-300Hz試驗電壓不超過265kV。二、工作環境1.環境溫度：－150C –45 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤3000米；三、裝置主要技術參數及功能1.額定容量：620kVA；2.輸入電源：三相380V電壓，頻率為50Hz；3.額定電壓：270 kV ；128kV；54kV；4.額定電流：2.3A 4.8A；11.5A；5.工作頻率：30-300Hz；6.波形畸變率：輸出電壓波形畸變率≤1％；7.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；8.溫 升：額定負載下連續運行60min后溫升≤65K；9.品質因素：裝置自身Q≥30(f＝45Hz)；10.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；11.測量精度：系統有效值1.5級；

海西變頻串聯諧振耐壓裝置?電源開關：負責計算機部分的電源供給或斷開。?復位：負載失諧、變頻源過熱以及其它保護動作后的故障復位。?停止：發生緊急情況的應急中斷按鍵。?分壓器信號：用于接入分壓器低壓臂，電壓100V，輸入阻抗 100M。 ?接地：用于系統接地。?液晶顯示器：用于系統各參數、波形、菜單等的顯示。?USB：用于上傳試驗數據。?輸入：當電源為3相220V/380V時接A，B，C三相，當電源為220V時，接輸入A，C兩相，可以正常使用，但輸出功率減半。?輸出：變頻電源輸出至激勵變壓器輸入。1.3.接通電源操作箱在上電后合上“電源開關”， 液晶點亮顯示。注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處?kù)o置1小時左右，待內部適當降低溫度后再啟動電源。當風扇經常性的不啟動時，建議立即與廠家聯系。當設備出現不可恢復性故障時，請不要自行拆卸儀器。1.4.觸摸屏顯示器：調頻電源的控制屏幕為全觸摸屏，你只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。

海西變頻串聯諧振耐壓裝置裝置技術參數 性能特點 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ健⒃囼?yàn)電流、等參數進行設置或選擇。試驗?zāi)Ｊ剑菏謩?dòng)試驗?zāi)Ｊ健⒆詣?dòng)試驗?zāi)Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎骸⒄{(diào)諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

海西變頻串聯諧振耐壓裝置高壓諧振電抗器 DK-54kVA/27kV 10臺7.3.1 技術參數7.3.1.1 額定工作電壓27kV（有效值）7.3.1.2 額定工作電流2A（有效值）7.3.1.3 額定容量 54kVA7.3.1.4 額定電感量： 63H7.3.1.5工作頻率30～300Hz7.3.1.6 0min7.3.1.7 外形尺寸和重φ320×420mm；55kg/臺7.3.2 性能特點7.3.2.1 高壓諧振電抗器采用真空環氧整體澆注，外有憎水層，防潮性能好，絕緣耐熱等級F級，滿足干式電抗器規范要求。7.3.2.2 電抗器為便攜式，體積小，重量輕。7.3.2.3 電抗器配有防渦流絕緣底座，串聯時分組重疊，以降低總體高度減輕勞動強度，增強穩定性。7.4 電容分壓器 FC-270kV/500p1套7.4.1 技術參數7.4.1.1 工作方式： 純電容式7.4.1.2 額定電壓70kV有效值7.4.1.3 額定電容量500pF 7.4.1.4 工作頻率0～300Hz7.4.1.5 測量誤差：＜1.5％7.4.1.6 外形尺寸和重量120×1000mm；10kg(2節)7.4.2 性能特點7.4.2.1 額定電壓下可連續運行1小時。7.4.2.2 在30～300Hz范圍內，其精度和穩定度保持要求不變。7.4.2.3 在20℃、0.4～0.5UN下介損值：≤0.157.4.2.4 分壓比誤差：有效值時≤1.0％，7.4.2.5 高、低壓臂的電容采用一致的介質結構，溫度系數小，角位移小，在30~300H內分壓比不變。7.4.2.6 電壓測量通過專用測試引線引至變頻電源進行測量。

海西變頻串聯諧振耐壓裝置 主要技術參數1.額定容量：135kVA2.額定電壓：27kV；54kV；108kV3.額定電流：5A；2.5A；1.25A4.測量精度：系統有效值1.5級5.工作頻率：30-300Hz6.裝置輸出波形：正弦波7.品質因素：裝置自身Q≥30(f＝45Hz)8.波形畸變率：輸出電壓波形畸變率≤1％9.輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz10.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘11.溫 升：額定負載下連續運行60min后溫升≤65K12.保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能13.環境溫度：－20℃-55℃14.相對濕度：≤90％RH15.海拔高度:≤3000米五、裝置容量驗證裝置容量定為135kVA，分四節電抗器，電抗器單節為33.75kVA/27kV/1.25A/100H， 驗證：1、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。使用四節電抗器并聯，L＝100/4＝25H試驗頻率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz試驗電流：I＝2πfCU試 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。使用兩節電抗器串聯（互感系數1.15）兩組并聯，L＝100×2×1.15/2＝115H試驗頻率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz試驗電流：I＝2πfCU試 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV試驗時間1min。使用四節電抗器串聯（互感系數1.25），L＝100×4×1.25＝500H， 試驗頻率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz試驗電流：I＝2πfCU試 ＝2π×50.33×0.02×10-6×68×103＝0.43A滿足實驗要求。
