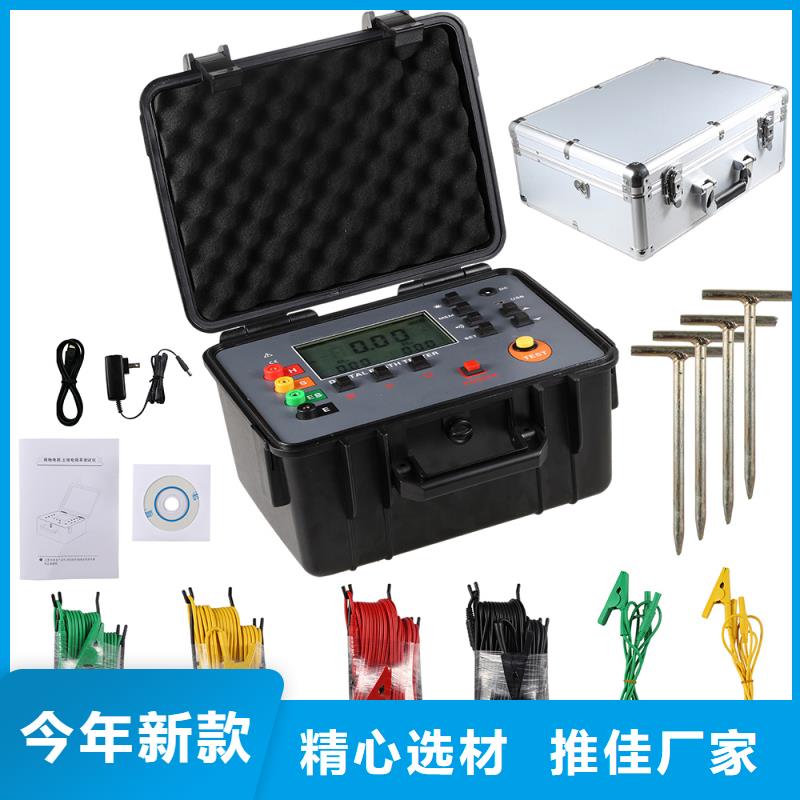

接地電阻測試儀感謝您購買了本公司的鉗形接地電阻儀，為了更好地使用本產品，請一定：——詳細閱讀本用戶手冊。——遵守本手冊所列出的操作注意事項。?任何情況下，使用本鉗表應特別注意。?注意本鉗表所規定的測量范圍及使用環境，禁止鉗測動力線。?注意本鉗表面板及背板的標貼文字。?開機前，扣壓扳機一兩次，確保鉗口閉合良好。?開機時，不要扣壓扳機，不能鉗任何導線。?正常開機，顯示“OL Ω”符號后，才能鉗測被測對象。?鉗口接觸平面必須保持清潔，不能用腐蝕劑和粗糙物擦拭。?避免本鉗表受沖擊，尤其是鉗口接合面。?危險場合，強烈選用本公司的防爆型鉗形接地電阻儀。?防爆型產品，在危險場所內嚴禁拆卸和更換電池。?本鉗表在測量電阻時鉗頭會發出連續的輕微“嗡--”聲，這是正常的，注意區別報警的“嘟--嘟--嘟--”聲。?測量導線電流不要超過本鉗表的上量限。?長時間不用本鉗表，請取出電池。?拆卸、校準、維修本鉗表，必須由有授權資格的人員操作。?由于本鉗表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?本用戶手冊中標有“＊”的內容僅限于C型。二．簡介系列鉗形接地電阻儀是我公司技術研發團隊對技術品質的卓越追求，通過不斷創新完善，對老款產品的徹底升級。其性能主要體現在：具有RS232接口功能，實現測試數據上傳電腦，軟件監控（選配）。突破開機長時間自檢等待，開機立即進入測試。突破繼電器自檢方式，采用先進的算法及數字集成處理技術。突破老款產品笨重的問題，更加符合手持儀表的特性。全新外觀設計，面板6鍵操作，性能直通。增加了聲光報警功能，“嘟--嘟--嘟--”報警聲。增加了干擾信號識別指示功能，“嘟--嘟--嘟--”聲提示。測量范圍增加到0.01Ω-1200Ω。存儲數據99組，功耗更低，啟動、工作電流小于50mA。系列鉗形接地電阻儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，快速。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因為XRD系列鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。

接地電阻測試儀性能特點2.1. 抗干擾能力強。本儀器采用變頻法原理測量，配合現代軟硬件及數字濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。儀器內置的變頻試驗電源可輸出45Hz/55Hz或49Hz/51Hz兩組頻率的試驗電流,在程序的自動控制下，它分別以45Hz/55Hz或49Hz/51Hz的試驗電流進行兩次測試，測試完成后折算到50Hz后取其平均值為測量結果。由于試驗電流的頻率與系統工頻十分接近，所測結果完全可等效為接地裝置的工頻接地阻抗。2.2. 大屏幕液晶顯示，全中文菜單式操作，一屏顯示出所有測量信息和結果，可記錄/存儲/打印所有的測量數據，如測量布線方式：平行法/夾角法；地網對角線距離；電流極、電壓極布線長度；電壓及工頻干擾電壓；電流接地極回路阻抗等。2.3 儀器的測量內容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X、地網接地裝置電感L，儀器能可測量現場干擾并阻斷工頻干擾電壓及其諧波,至60V波峰值，可有效測量過程中引線互感（特別針對平行布線法的引線互感誤差）與地網自感的影響，即使在強干擾電壓和電流條件下，其測量結果仍具有很好的重復性和準確性。2.4. 儀器全自動測試接地裝置的接地阻抗，測試過程中可自動測試電壓極的工頻干擾電壓和電流接地極的回路阻抗，并據此自動調節異頻電源的輸出電流值（額定輸出電流為2A），無須人為干預，即可全自動完成測試?？杀４?000組測量數據，掉電不丟失，可隨時查看歷史數據，且自帶微型打印機可現場打印測量結果或使用U盤導出測試數據編輯測試報告。2.5. 儀器采用可充電鋰電池組和逆變模塊/DDS數字合成調頻功率電源，功率大、體積小、重量輕，保證輸出標準正弦波波形穩定平滑，整套裝置僅重4.5kg。2.6.儀器兼容了接地裝置接地阻抗和土壤電阻率的測試功能。

接地電阻測試儀．電力系統的應用⑴．輸電線路桿塔接地電阻的測量通常輸電線路桿塔接地構成多點接地系統，只需用XRD系列鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。⑵．變壓器中性點接地電阻的測量變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。測量時，如鉗表顯示“L 0.01Ω”，可能同一個桿塔或變壓器有兩根以上接地引下線并在地下連接。此時應將其它的接地引下線解開，只保留一根接地引下線。⑶．發電廠變電所的應用XRD系列鉗表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。2．電信系統的應用⑴．樓層機房接地電阻的測量電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用XRD系列鉗表測試則非常方便，用一根測試線連接消防栓和被測接地極（機房內都設有消防栓），然后用鉗表測量測試線。鉗表阻值 ＝ 機房接地電阻 ＋ 測試線阻值 ＋ 消防栓接地電阻如果消防栓接地電阻很小，則：機房接地電阻 ≈ 鉗表阻值 - 測試線阻值⑵．機房、發射塔接地電阻的測量機房、發射塔接地通常構成二點接地系統，如下圖。如果鉗表的測量值小于接地電阻的允許值，那么機房、發射塔的接地電阻都是合格的。
