?常德異頻線路參數測試儀操作簡單外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。?海量數據存儲儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告。?全觸摸超大液晶顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。儀器整體外觀圖圖1-1 儀器外觀二 主要技術參數1使用條件-20℃ ~ 50℃RH＜80％2抗干擾原理變頻法3電 源AC 220V±10％允許發電機4電源輸出輸出電壓AC300V電壓精度0.5％電流精度0.5％輸出電流8A輸出頻率45Hz、55Hz5測量范圍電容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6測量分辨率電容0.0001μF阻抗0.0001Ω阻抗角0.0001°7測量準確度電容： ≥1μF時，±1％讀數±0.01μF；＜1μF時，±2％讀數±0.01μF；電阻： ≥1Ω時，±1％讀數±0.01Ω；＜1Ω時，±2％讀數±0.01Ω；阻抗角： ±0.2°（電壓＞1.0V）； ±0.3°(電壓:0.2V~1.0V)；8干擾電流小于40A9尺寸 重量435＊330＊390（主機） 11kg435＊330＊390（電源箱） 46kg10存儲器大小200 組 支持U盤數據存儲三 面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出（A、B、C、N）插孔（電流測量端子）6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）7、測量輸入保險管8、輸入電源開關9、電源輸入插座（AC220）10、打印機3.1、緊急停止按鍵安裝位置：

常德異頻線路參數測試儀工作界面如圖八所示：7.如要調出此次存入的波形或以前存入的波形資料，按動屏幕上的“打開文件”鍵，屏幕中間將彈出“打開文件”界面，選擇所需調出的文件名，點擊打開鍵便能調出所需文件波形。工作界面如圖九所示。8.測試完畢，如需結束此次工作，直接點擊屏幕上右下角的“退出”鍵。屏幕回到桌面界面，按計算機正常程序關機即可。9.“波形對比”的應用有時為了更好地判斷故障波形和幫助對此次所測得的波形分析，需要將上次測的波形與此次所測得的波形進行同屏對比。從兩次測得的波形對比中找出變化的規律。防止或減少錯判和誤判。“波形對比”的操作方法如下：假設已經測得的結果和波形用觸摸筆點擊界面的“波形對比”。屏幕彈出“請輸入或選擇要比較的文件名”二級菜單。在圖十一中的界面，點擊二級菜單中的“選擇”鍵，又彈出二級菜單“打開-數據信息框中顯示當前選中文件的參數信息”，用觸摸筆選中要進行對比的文件。如圖十二。在上述操作的基礎上，點擊圖十三中的“打開”鍵，又彈出“請輸入或要比較的文件名”。如圖十四所示。此時點擊“比較”鍵，就可在屏幕上顯示上下兩個測試波形，上波形是當時采集到的波形，下波形是從歷史（或上次）測試后存儲的波形。如圖十五所示。這時就可以進行波形比較了。10.“打印波形”“打印波形”功能主要用于撰寫測試報告時，通過外接打印機輸出一份測試結果報告。從此報告中可以形象直觀地一目了然知道此次測試的波形和故障距離。相當于一份簡明的測試報告。“打印波形”頁面如圖十六所示。以測試結果圖十為例說明“打印波形”的操作過程。在圖十中，用觸摸筆點擊“打印波形”模擬鍵，界面立即彈出“打印波形”界面。

<常德>天正華意電氣設備有限公司 智能電纜識別儀常德

常德異頻線路參數測試儀輸電線路故障定位儀使 用 說 明一、儀器的用途隨著我國電力事業的迅速發展及農村電網改造工程的深入進行，目前農電中大量使用110KV、35KV以及10KV的高壓輸電線網絡。然而，由于鐵塔上絕緣瓷瓶的質量問題及雷電等自然災害，常常使一些輸電線路上發生絕緣故障，引發停電事故。通過大量實踐及現場分析發現，大多數故障都是由于絕緣瓷瓶被擊穿所致。具體表現為送電時瓷瓶有電閃絡現象引起跳閘；有的呈性擊穿，形成高阻泄漏性接地或低阻短路性接地。當然，有時也會發生斷線及相間短路故障現象對于數十公里長的輸電線路，沿線有數十至數百個鐵塔。發生絕緣故障時要迅速排除故障十分困難。常常要派出大量人力沿線爬桿（鐵塔），一組一組地檢查各塔上瓷瓶狀況，或是用紅外熱成像儀一個瓷瓶一個瓷瓶地探測。效率非常之低，耗費大量人力及時間，所造成的經濟損失有時難以估計。為了在線路發生故障時能快速確定故障發生區段及快速定位，有必要利用高科技手段及一些現成的科技成果來處理這樣的停電事故。本定位儀利用雷達測距原理，在線路出現高阻泄漏故障及閃絡性故障時能較地根據波形測試出故障點距測試端的距離，其誤差不超過一根鐵塔。此時如果外加足夠高的沖擊高壓，將會在故障瓷瓶上看到放電火花，并聽到“叭、叭”放電聲。省去了逐塔檢測之苦。對于短路或開路故障，也可從波形直接分析確定故障距離。得出結論也就是在數分鐘內。真正作到了排除故障快、準、省。

<常德>天正華意電氣設備有限公司 智能電纜識別儀常德
<常德>天正華意電氣設備有限公司 <常德>天正華意電氣設備有限公司

常德異頻線路參數測試儀選中項目顯示區；此區域多能同時添加四個測試項目，如需要添加其它測試項目請先點擊下方刪除單項數據或清空單項列表，然后再另行添加。3，項目詳細數據顯示區；此區域又分為四個小表格；個表格為基本信息欄，顯示一些基本測量條件供用戶自行填寫，以便生成報告文件的時候一起寫入報告中保存。第二個表格為測試過程中45Hz和55Hz詳細數據。第三個表格為每一相的測試結果數據。第四個表格為總結果以及每公里換算值。4，功能按鍵選擇區；此區域共七個鍵從左至右分別為導入數據、添加、生成標準報告、單項數據報表、刪除單項數據、清空數據列表和推出系統。6.2、數據導入點擊導入數據按鍵，在彈出的對話框中選擇數據文件。6.3、基本信息填寫因為報告文件中需要一些做試驗時的環境參數，所以在右邊的基本信息欄中提供一些可供用戶自行填寫的空白區域，當這些參數在軟件中填寫好之后，那么生成的報告文件中就會自動添加；如果在軟件中沒有填寫，那么報告中相應的選項也為空。附錄A ___工頻參數測量試驗報告試驗日期: 報告日期:）銘牌參數位置線路型號地線型號長度(km)（二）線路參數理論計算值 （架空線路部分） 正序阻抗（Ω）零序阻抗（Ω）（三）現場干擾測量感應電壓測量結果（相對地感應電壓）

常德異頻線路參數測試儀諧振故障信息顯示如圖5.8所示：圖5.8 母線號：諧振線路所在的母線號。母線電壓：諧振線路所在的母線電壓。諧振頻率：諧振線路的諧振頻率。時間：線路發生諧振時的日期和時間。信息序號：右下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的諧振信息。進入菜單時，彈出的為近的記錄信息。打印：對當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可在本條記錄內將光標移至“打印”字符處。當光標處于“打印”時，按“確認”鍵進行打印。如果故障追憶表內無諧振內容，則顯示“無記錄”，按任意鍵返回。c) “故障追憶”： 選擇將追憶表中內容(包括接地、諧振故障信息)；將光標移至對應選項，按“確認”鍵，記憶內容后顯示“成功！”字樣。顯示如圖5.9所示：圖5.9d) “查看裝置參數”： 在運行狀態下，只能瀏覽裝置部分內容的參數，不能修改，如要設置裝置參數，請參照5.2.3 裝置參數設置說明；e） “修改時間”： 系統投入運行時，必須對時間進行正確設定；菜單顯示如圖5.10所示：圖5.10用“←”或“→”鍵移動光標到要修改的位置，按住“↑”鍵增加數值，或按住“↓”鍵減少數值。每按一次，增加或減少一個數值。全部修改完畢后按“確認”鍵保存。按“取消”鍵返回到運行菜單。f） “裝置自檢”： 對裝置內部進行自檢，全部完成并無誤，顯示 “自檢OK!!”。按“取消”鍵返回到運行菜單。菜單顯示如圖5.11所示：圖5.11g） “定值打印”： 當光標鎖定在“定值打印”項，并按“確認”鍵，打印機會將本裝置的各種設定參數打印出來，便于使用者進行保存查閱，打印數據發送完畢后自動返回到運行菜單。5.2.3裝置參數設置菜單設置菜單用于對裝置運行所需的各種參數進行設置，修改，按“確認”即可保存，操作簡便，掉電不丟失。菜單如圖5.12-15所示：圖5.12 圖5.13圖5.14 圖5.15裝置參數設置各項菜單簡要說明如下：a)“裝置型號”：設置裝置型號可確定出線數和跳閘路數，詳細型號定義見表2.1。b)“啟動參數”：可根據現場要求設置各段母線的零序電壓啟動值與電流啟動值。啟動電壓數值范圍為10V~100V。啟動電流數值范圍為0.1A~100A(一次側電流)。

<常德>天正華意電氣設備有限公司
智能電纜識別儀常德

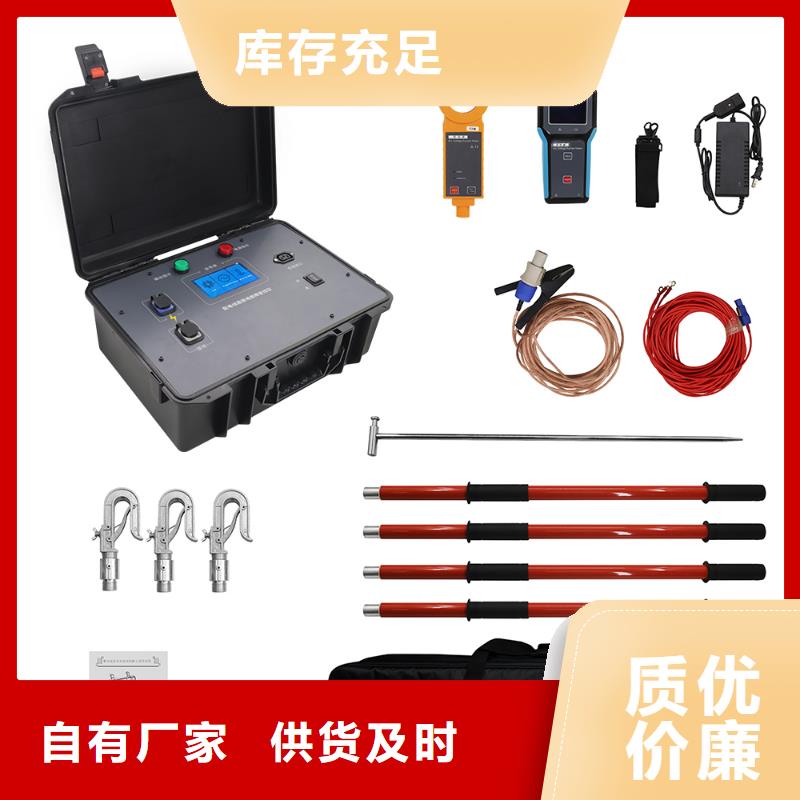

常德異頻線路參數測試儀注意事項① 在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠。② 本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線路的連接與斷開應采用絕緣桿操作。③ 設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意。④ 在使用設備信號源前，先把電流調節旋鈕調到小等線路接好，根據實際情況調節電流，確保 操作。⑤ 在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確。⑥ 操作完畢后，要將信號輸出端對地放電。⑦ 為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。⑧ 啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。⑨ 長期未使用本巡查裝置時，取下信號采集器和信號接收定位器的干電池，并定期對信號發生裝置充電。⑩ 請使用之前，詳細閱讀本儀器說明書。使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。六、常見故障處理①當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電。②當信號采集器與信號定位器通訊不上，可能電池沒電，請更換電池。

<常德>天正華意電氣設備有限公司

常德異頻線路參數測試儀測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：如圖3—1—。功 能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、接地接線柱安裝位置：如圖3—1—。功 能：儀器保護接地；注 意：儀器內部自帶接地保護裝置，測試中應當保證接入可靠地網；3.9、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.10、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.11、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板

智能電纜識別儀常德 <常德>天正華意電氣設備有限公司

常德異頻線路參數測試儀在線路年檢或定期維護時，可以把每條輸電線路的實際電波傳播速度預先測試出來，保存在本機電腦內“附件”中的“寫字板”內，重新建立一個專用文檔備案待用。當某條線路發生故障時，即可在測試時，在儀器測試界面上點擊“波速選擇”模擬鍵，選擇“自定義波速”，輸入先前所測得的該線路的電波傳播速度（從專用文檔備案材料中獲取）即可進行測試。這樣就把測試精度大大提高了，減少了測試誤差。點擊“波速選擇”、“采樣”模擬鍵后，的界面如圖二十六所示。九、儀器使用注意事項：1．在進行線路故障測試前應仔細閱讀儀器使用說明書，掌握好操作步驟和儀器的接線。2．本線路故障定位儀的主要特點之一是可無外接電源，設備全部由機內內置電池提供。這給儀器的使用帶來很大的方便，提高了因素。機內電源電池的狀態由熒屏右上方電池電量顯示百分比。電壓不足時會有聲音提示。在每次到現場測試線路故障時，必須將機的電池電壓充足。外接電源充電時，“測試電源”開關上的指示燈亮，表示正在進行充電。一般充電四個小時即可。電池電壓充足以后可以保證正常工作1小時以上。儀器在使用時可接交流電源進行浮充使用。但是在進行高壓閃絡測試時，必須與外部交流市電完全斷開。3．為節約內置電源，在作波形分析而不進行數據采集時，可以按起“測試電源”開關，斷開A/D采樣器的電源。但進行數據采集時必須按下“測試電源”開關。否則，將無法進行采樣，屏幕右上方將提示“沒有聯接儀器”。

常德異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?一體化結構，體積小、重量輕儀器內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內；是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?

<常德>天正華意電氣設備有限公司
智能電纜識別儀常德 <常德>天正華意電氣設備有限公司

常德異頻線路參數測試儀按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。 圖 4—3圖 4—4圖 4—5圖 4—64.4、時間設置圖 4—74.4、數據管理圖4—8圖4—9圖4—10 圖4—11圖4—12圖4—13五參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，

<常德>天正華意電氣設備有限公司

常德異頻線路參數測試儀主要技術性能1.本測試儀采用筆記本電腦為數據處理終端，具有觸摸式液晶屏幕顯示，畫面清晰、色彩均勻，波形處理功能強大。由于采用先進的波形處理算法，能較真實地反映現場實測波形，使操作者能可靠地分析各種故障波形。2.先進的軟件設計使人機對話更為友好，僅用觸摸筆操作便能完成所有功能設置，全部漢字提示，操作十分簡單，各種文化層次的人都能很快熟練掌握。3.能檢測110KV、35KV以及10KV等級的架空輸電線路的瓷瓶擊穿引起的閃絡性故障、泄漏性高阻故障及短路、斷路故障，并給出故障距離數，其誤差一般不會超過正負一個桿塔的范圍。4.具有完善的波形處理功能，能將所采集的波形任意選擇顯示、左右平移。這樣便更有利于對特殊故障波形特征拐點的判斷。5.本機面板上設有工作狀態指示燈，可以提醒用戶當前系統是處于低壓脈沖法工作狀態還是處于高壓閃絡法狀態，便于用戶對系統進行監控。三、主要技術指標1.測試對象及適應故障類型：主要測試110KV、35KV包括10KV高壓輸電線路所出現的高阻泄漏性故障，高阻閃絡性故障，斷路故障及短路故障2.測試方法：脈沖測距法和沖擊高壓閃絡測距法3.測試距離：大于150Km4.根據輸電線路的長度可選擇三種測試方式：短距離測試；中距離測試及長距離測試5.取樣方法：電流取樣法6.粗測精度：相對誤差小于5‰，誤差10Km時小于50m7.具有現場測試波形儲存功能：儲存波形的數量僅受電腦內存能力的限定。并能隨時調出屏顯以提供資料分析與對比。

智能電纜識別儀常德

常德異頻線路參數測試儀按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。 圖 4—3圖 4—4圖 4—5圖 4—64.4、時間設置圖 4—74.4、數據管理圖4—8圖4—9圖4—10 圖4—11圖4—12圖4—13五參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，

<常德>天正華意電氣設備有限公司 智能電纜識別儀常德

常德異頻線路參數測試儀小電流接地系統單相接地時故障電流的暫態分量比穩態故障電流大幾倍甚至更大，而且暫態量的頻率比較高，消弧線圈接近開路，補償感性電流對暫態分量的影響比較小。小波變換從暫態故障電流中提取故障特征，克服了傅里葉變換不能對信號同時進行時頻局部化分析的缺點，可以對信號進行分析，特別是對暫態突變信號或微弱信號的變化敏感，能可靠地提取出故障特征，顯著地提高了故障選線的精度和可靠性。小波分析法利用接地初始時的一段波形來分析。每條線路，由于長短不一，阻抗值不同導致暫態過程中零序電流所含的諧波分量不同，線路越短，高頻分量越多。小波分析法提取某一頻率段的諧波分量后，各支路的零序電流分布也滿足上述結論。而且，突出的優點是，這種分析法能克服消弧線圈和CT不平衡的影響，這是因為，消弧線圈在暫態過程中還未起作用，而CT不平衡電流分量已被濾去（選擇頻段時去掉基波分量）。但小波分析法在穩態時要同諧波法和能量法相結合。整個裝置工作過程如下：系統無單相接地故障時，裝置處于監視狀態，液晶屏顯示當前日期與時間，當PT開口三角輸出零序電壓大于整定值（出廠設置為30V）時，表示系統發生單相接地，此時CPU將采集的零序電壓數據和所有的零序電流數據進行濾波、排序、判斷、經過多次綜合分析后，將接地故障信息（如接地起始時刻、故障線路號、故障累計時間等），送液晶屏顯示，并將判斷結果送繼電器輸出或串口輸出。4裝置硬件組成4.1裝置技術說明TH-ZJD型裝置的基本組成：由一片DSP統一管理各部分，如圖4.1所示。圖4.1 裝置主要組成部分結構圖4.1.1主要組成部分簡介各部分及功能簡要說明如下：

<常德>天正華意電氣設備有限公司

常德異頻線路參數測試儀同時，也證明了電橋法因無法克服線路上的工頻感應電壓的干擾而不可能在輸電線路上予以應用。以下實測時數據和波形的的具體分析：2006年9月29日1、線路全長A相與地全長B相與地全長A相與B相全長2、線路斷線/斷路故障（1組）A相斷線B相短路A相B斷線B相斷線（2組）B相短路A相斷線（3組）測其中一項對地（A相B相短接）A相對地短路B相對地短路（4組）A相對草B對草地（5組）B相對地接800歐電阻B相接樹A相1、A相2到樹A相對地閃絡性故障2007年11月9日～10日在福建電力試驗研究院模擬故障試驗波形集11月9日在蘭高線上的測試波形：（線路全長16894m，在第107﹟桿塔處進行斷線、短路模擬試驗項目）①15:04 B相斷線（開路）測得開路全長距離為16894m。（游標卡在發射脈沖和回波脈沖前沿拐點上的有效讀數范圍16877～16925m，即是說在這個讀數范圍內都可視同為正確的，有148m讀數誤差范圍）②15:08 A相對鐵塔（地）短路 測得短路全長為16894m。有效讀數范圍16877～16925m。③15:33 B相對地短路 測得短路全長為16894m。有效讀數范圍16877～16925m。在99﹟桿塔處進行斷線、短路模擬試驗④16:42 B相對地短路 測得短路距離為15527m。有效讀數范圍15470～15550m。有80m讀數誤差范圍。

<常德>天正華意電氣設備有限公司 智能電纜識別儀常德
智能電纜識別儀常德 <常德>天正華意電氣設備有限公司

常德異頻線路參數測試儀連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證人員和設備。PC機軟件說明本軟件由儀器出廠時存儲于U盤根目錄下。主要功能：1、導入儀器測試數據文件； 2、顯示詳細數據，可供用戶自行選擇；3、選取相應的測試項目，生成標準報告文件；4、生成單個項目詳細數據報告文件；6.1、軟件主界面（無數據） （有數據）軟件主界面分四大塊：1，導入數據顯示區；顯示所有導入的測試項目標題，包括有時間、線路長度和測試項目名稱，用戶能清楚地找到自己所需要的項目，然后添加到右邊區域并顯示，多能同時添加四個測試項目。2，選中項目顯示區；此區域多能同時添加四個測試項目，如需要添加其它測試項目請先點擊下方刪除單項數據或清空單項列表，然后再另行添加。3，項目詳細數據顯示區；此區域又分為四個小表格；個表格為基本信息欄，顯示一些基本測量條件供用戶自行填寫，以便生成報告文件的時候一起寫入報告中保存。第二個表格為測試過程中45Hz和55Hz詳細數據。第三個表格為每一相的測試結果數據。第四個表格為總結果以及每公里換算值。4，功能按鍵選擇區；此區域共七個鍵從左至右分別為導入數據、添加、生成標準報告、單項數據報表、刪除單項數據、清空數據列表和推出系統。6.2、數據導入點擊導入數據按鍵，在彈出的對話框中選擇數據文件。6.3、基本信息填寫因為報告文件中需要一些做試驗時的環境參數，所以在右邊的基本信息欄中提供一些可供用戶自行填寫的空白區域，當這些參數在軟件中填寫好之后，那么生成的報告文件中就會自動添加；如果在軟件中沒有填寫，那么報告中相應的選項也為空。

<常德>天正華意電氣設備有限公司

常德異頻線路參數測試儀異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?體積小、重量輕在原來一體機的基礎上把主機和電源獨立開來，極大地方便了使用、運輸和售后。是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?DSP高速處理器精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的了一起本身的運算處理能力。

<常德>天正華意電氣設備有限公司

常德異頻線路參數測試儀工作條件：溫度 －10～＋45℃，相對濕度 80％，大氣壓力 750±30mmHg四、儀器的配套裝置：1. 測試儀主機 1臺2. Q9頭測試線 2根3．加長線25米 1根 4．220V電源線 1根5. 電流取樣盒 1個6. 使用說明書 1本五、儀器工作原理的簡要說明1.儀器組成框圖系統說明：本測試儀由特征信號取樣處理器（主機）及通用筆記本電腦組成一個完整的輸電線路故障檢測系統。由專用軟件完成高壓輸電線路常見故障的測試工作，較準確地測量并顯示出故障點距測量端的距離。操作簡單，查找故障極其方便。是高壓輸電線路管理維護部門不可或缺的測量設備。基于雷達測距原理，根據輸電線路的故障性質可選擇不同的測試方法。一般來說，對于輸電線路的斷路、金屬性接地故障采用“脈沖測距法”。而對于常見的絕緣瓷瓶故障所表現的高阻泄漏性故障及高阻閃絡性故障，必須利用高壓發生器提供一定幅度的沖擊高壓，迫使故障點閃絡放電，形成單次高速閃絡波形，即通常所說的“沖擊高壓閃絡測距法”。本機采用超高速A/D數模轉換電路及單片機管理系統，首先將測試到的單次特征波形變成數字信號，再由筆記本電腦內專用數據處理程序對數據信號進行分析，并實時在屏幕上顯示出測試結果來。我們還可以利用計算機的強大功能對顯示的波形進行存儲、任意壓縮擴展、位移等。由于界面十分友好，全中文菜單提示，觸摸屏操作，相當簡單。2.測試原理輸電線路故障一般可分為三大類：低阻、短路，斷路，及高阻故障。

常德異頻線路參數測試儀首先用脈沖測距法（低壓脈沖法）測量線路全長。本方法適用于對輸電線路的全長、開路故障和短路故障的測試。凡是輸電線路相間或相地的絕緣電阻降至線路的特性阻抗（大約等于400Ω），甚至直流電阻為零的故障均為低阻或短路故障。凡是相對地電阻無窮大或雖與正常的絕緣電阻相同，但電壓卻不能饋至用戶端的故障均為開路故障，或稱斷路故障。測試前，將Q9線與主機輸出Q9座相連，Q9線的紅夾子與輸電線路的一相相連，黑夾子與系統地相連。2.根據被測輸電線路的長度，選擇脈沖長度一般情況下：＜5Km選取“短距離” 5～10Km選取“中距離”＞10Km選取“長距離”3. 按一下“測試”鍵，測試屏右下角將彈出一個采樣菜單，待完成條結束，屏幕將顯示測試的特征波形，并且不斷地重復采樣顯示。在重復采樣的過程中可適當調節“主機”的“輸入振幅”電位器，直到回波拐點清晰為止。由于輸電線路上有較強的感應電壓（可能有數百上千伏），在用低壓脈沖法進行測量時，儀器不能直接用夾子線夾在故障相上。如果直接接入線路，將因為線路上的感應電壓使一起的輸入電路燒毀。的辦法是先用接地線將相線短路，線路故障測試儀的紅夾子經過一個0.1微法/5KV的隔離電容器再接到故障相上，撤掉短路線，就可正式進行測試了。
