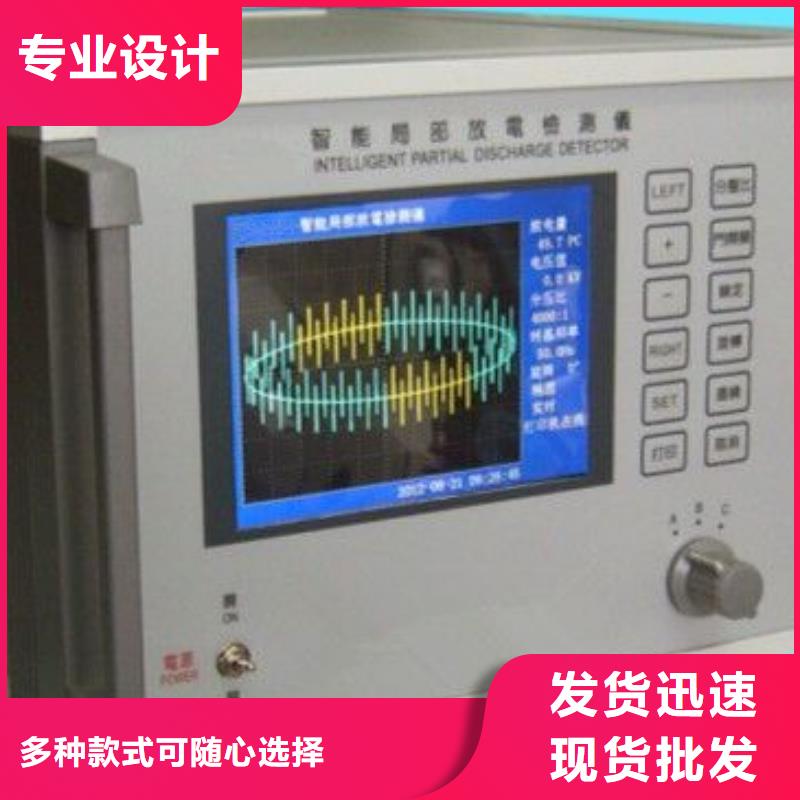

成都局部放電檢測儀多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TH－2002局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。主要技術性能１、電容器在額定電壓UN下可連續運行1小時。２、電容器電容量偏差范圍:-5─＋10％CN 。３、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、電容器短時工頻耐壓值為1.1UN 。５、電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。７、產品使用時其環境空氣相對濕度應不大于80％。

成都局部放電檢測儀表征局部放電的參數：視在放電電荷，放電重復率，放電的能量，放電的平均電流，放電的均方率，放電功率，局部放電起始電壓，局部放電熄滅電壓。2.5、視在放電量q是指在試品兩端注入一定電荷量，使試品端電壓的變化量和局部放電時端電壓變化量相同。此時注入的電荷量即稱為局部放電的視在放電量，以皮庫(pC)表示。 實際上，視在放電量與試品實際點的放電量并不相等，后者不能直接測得。試品放電引起的電流脈沖在測量阻抗端子上所產生的電壓波形可能不同于注入脈沖引起的波形，但通?？梢哉J為這二個量在測量儀器上讀到的響應值相等。 2.6、國標及IEC的局放測量法─脈沖電流法(ERA)高電壓設備局部放電時在試驗回路中引起電荷轉移，產生高頻電流脈沖其流過檢測阻抗產生電壓脈沖，將此電壓脈沖經過合適帶寬的放大器放大后由儀器測量、顯示出來。

成都局部放電檢測儀聲電傳感器聲電傳感器為我公司技術人員根據改為多年研究局放的經驗研發生產的一種用于采集局部放電超聲波信號及電信號的傳感器。該傳感器抗干擾能力強、檢測靈敏度高、使用方便可靠。傳感器內置超聲信號收集器，能夠有效接收大范圍內的超聲局放信號，內置電場天線能夠有效接收局放產生的電場信號，通過內置高精度的放大濾波電路對信號進行處理，可以有效去除干擾雜波，確保檢測信號的真實性。尊敬的用戶：感謝您購買本公司局部放電巡檢儀。在您初次使用該產品前，請詳細閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告： 始終保持高壓部分與儀器、探頭和操作人員之間的距離。 嚴格遵守當地規則。 附近有雷暴天氣時，不得進行測量。 不得在爆炸環境中操作儀器或附件。 使用產品時，請按說明書規范操作。儀器電池報警后請關機充電。未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。儀器運輸時應避免雨水浸蝕，嚴防碰撞和墜落。

成都局部放電檢測儀非接觸超聲波法局部放電發生后，會產生電磁波沿開關柜內表面傳播，并通過開關柜縫隙輻射出去然后沿開關柜外表面傳播，對地形成持續時間很短的對地電壓，通過監測這個信號及信號的幅值頻次等來判斷開關柜是否由局部放電發生，這就是法監測局放原理；其監測機理如下圖所示TEV檢測機理 超聲波法組合電器、變壓器內部產生局部放電信號的時候，在放電的區域中，分子間產生劇烈的撞擊，這種撞擊在宏觀上表現為一種壓力。由于局部放電是一連串的脈沖形式，所以由此產生的壓力波也是脈沖形式的，即產生了聲波。局部放電源一般較小，一般為點聲源。局部放電產生的聲波頻率在101-107Hz數量級范圍，即為超聲波（聲音頻率超過20kHz范圍的稱為超聲波）。超聲波傳感器分成兩種，一種為接觸式（壓電式）超聲波傳感器（AE） 一種為開放式（敞開式）超聲波傳感器，接觸式傳感器是將傳感器貼在電力設備表面，檢測局放產生的超聲波信號在電力設備表面金屬板中傳播所感應的振動現象，主要用于GIS、變壓器、電纜等密封性電力設備的局放檢測，但這種檢測方式容易受到外界聲音及電力設備運行過程中自身振動的干擾。開放式超聲波傳感器是檢測放電產生的超聲波信號在空氣中傳播時的振動現象，用于檢測電力設備與傳感器間有空氣通道（如開關柜及戶外的電力設備）的局放檢測，這種檢測技術能夠利用外差技術將超聲波信號轉換成人耳可聽到的聲音信號，通過局放的特征聲音，能夠更好的判斷局放存在（不受干擾影響）和定位。

成都局部放電檢測儀技術指標4.1、系統主要性能技術指標獨立、同步、4通道4采樣頻率 40MHz4.1.3、數據分辨率12bit，直流精度0.2％4.1.4、可測試品的電容量范圍6PF~250μF、檢測靈敏度允許電流（見表一）：表一、檢測靈敏度及輸入單元允許電流值。輸入單元序號調諧電容范圍靈敏度（PC）（不平衡電路）允許電流有效值不平衡電路顯示工作方式4.1.6.1、顯示方法：橢圓正弦直線工作方式：分連續、單次、3D 顯示工作方式。4.1.6.3、觸發同步方式：分內外觸發方式，內觸發為儀器電源同步觸發，頻率50；外觸發為同步試驗電源工作頻率，10~1000Hz內任意頻率。4.1.6.4、外觸發同步信號輸入電壓：5~100V，輸入功率20dB。4.1.9.2、放大器正負極性響應不對稱性：＜1dB。4.1.10、局放信號測量：所見即所得方式，可在連續、單次、放大等顯示工作方式下測量局放信號，誤差±5％（以滿刻度計）。4.1.11、試驗電源測量（選項，需外接電壓、電流傳感器）：可測量高壓側電壓、高壓側電流、低壓側電壓、低壓側電流，顯示分為模擬指針和數碼顯示，誤差：±3％（以滿刻度計）。4.1.12、結構4.1.12.1、主機：4U加強型標準機箱 數字處理設備：標準工控機控制開關柜(選配件，體積重量隨功率變化)

成都局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

成都局部放電檢測儀概述 隨著社會的進步，科學的發展，人類對能源的需求愈來愈大，由于電力在人們生活當中是不可缺少的一份重要的資源，從而促進電力工業的迅猛發展。隨著網絡電壓的提高和新的生產工藝、技術對性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命，現對一些設備提出了局部放電試驗的要求。為了適應不同的電壓等級，不同容量的電力設備進行工頻電壓試驗，我廠制造各種規格的工頻無局部放電試驗變壓器及其成套裝置，用戶根據需求自行選擇。從結構型式上分可分為：單相鐵殼式、單相鐵殼串級式、單相絕緣筒外殼式和單相絕緣筒外殼串級式四種。單相鐵殼式一般適用于電壓容量較低且便于攜帶或電壓容量較大固定式，但對局部放電量要求較低的場合；單相絕緣筒式一般適用于對局部放電量要求較高；電壓不太高，且比較固定使用的場合，單相絕緣筒式、串級式，主要適用于對局部放電要求較高、電壓高、容量大或電壓容量大便于攜帶的場合，以上四種型號供用戶根據不同要求自行選擇。
