阿拉善直流高壓發生器安 全 警 告● 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。● 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點，當更換試品和接線時應先將兩個電源斷開點明顯斷開。● 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書所示一點接地。● 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，直接接上地線放電。● 如做容性負載試驗時，一定要接上限流電阻。● 直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小一般不會對人造成傷害。● 試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。

阿拉善直流高壓發生器也可作為電器設備的耐壓試驗裝置。二、技術指標:1.直流高壓輸出： 35 KV2.沖擊高壓輸出分10KV/20KV/30KV/35KV四檔預先設置沖擊高壓: 0～35kv連續可調3. 內接儲能電容: 2μF4. 沖擊時間: 2～5秒5. 脈沖能量: 1225J6．輸出電流：40mA7. 電壓指示誤差: ±2％8.電源電壓:220VAC 50Hz9.環境溫度:-10～＋50℃10.重量/體積 : 20kg / 380×260×260 mm三、儀器操作：首先熟悉儀器的面板結構，弄清楚各個開關旋鈕的功能特征。器面板結構如下圖所示： 需要特別說明的是：“沖擊高壓選擇”——對于沖擊高壓的輸出進行預選。旋鈕指示的電壓值代表機內放電球隙擊穿的大約電壓值（即加到被測故障電纜上的沖擊高壓值）。放電球間隙的擊穿電壓為35KV。當“沖擊高壓選擇”旋鈕置于“0（放電）”位時，放電球隙靠攏，并將儲能電容器和被測電纜上的殘余電壓自動泄放（自動放電）。“電壓調節”——當高壓啟動后，右旋此電位器，可以從“高壓指示”電表的示值讀出實際加到放電球隙兩端的直流電壓值。“高壓啟動”——高壓啟動按鈕，只有在“電壓調節”旋鈕左旋到底時，按壓此按鈕方可啟動高壓，“電壓調節”才能起到調壓作用。“沖閃電流”電表——在進行沖擊高壓試驗過程中，此電表指示對機內儲能電容的一次恒流充電電流。“高壓指示”電表——實時指示加到放電球隙兩端的直流高壓和球隙的擊穿高壓。“保護指示”燈——放電電路過載指示。

阿拉善直流高壓發生器.幾種測量方法1.一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏電流：Io ＝Ⅰ1—I’2.當需要測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)微安表接入試品CX高壓側接線圖微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。3.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)4.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。八、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4．產品檢驗合格證 1份5．備用熔斷絲 若干個6．電源電纜1根7．專用接地線 1組8．放電棒 1根9．限流電阻1根九、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。十、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提

阿拉善直流高壓發生器 直流高壓一體化發生器青島天正華意電氣設備有限公司一、用途本產品為電力電纜故障檢測用高壓沖擊電源。可適配各種型號的電纜故障測試儀使用。操作極為方便，便于野外現場測試。是各大型企業、廠礦、電力部門必不可少的檢測用設備，是傳統檢測設備的換代產品。二、產品特點1.集成一體化設計。操作簡便、搬運方便，提高了性、可靠性和穩定性。2.采用新型電動調壓器及新型PT，使儀器具有輸出功率大、控制方便等特點；3.獨特的球隙控制設計，用戶使用遙控器方便地調整球隙間距，給出參考電壓（1MM ≈3KV），極大地方便客戶使用。4.采用全遙控器操作，更加方便，按鍵少，操作簡便、直觀、。5.具有高壓脈沖電流取樣輸出，方便用戶使用。6.高壓放電電壓顯示，采用常用指針表頭，顯示穩定直觀。7.具有高壓工作指示燈，提醒用戶當前狀態，提高使用性。

阿拉善直流高壓發生器氧化鋅試驗1. 設備屏點擊“氧化鋅試驗”選項，設備可進行氧化鋅避雷器直流泄漏試驗，先進行過電壓和過電流保護值，升壓速度設置，點擊“繼續”。2.點擊“開始試驗（暫停）”按鈕，設備自動升壓，試驗人員只需關注電壓電流表數據，如遇緊急情況可再次點擊該按鈕停止試驗。3.設備自動升壓，記錄1mA下電壓值并自動返回到該電壓的75％記錄電流值，然后自動斷開高壓，顯示如下：9.點擊“保存”按鈕保存數據，點擊“打印”按鈕打印結果。五、查詢與打印1.設備可在任意狀態下打印試驗結果，也可通過主菜單“結果查詢”選項進行查詢后打印，點擊“結果查詢”可查看已保存的試驗數據。2.點擊數字框選擇對應的近試驗結果，顯示如下：直流耐壓結果查詢階段耐壓結果查詢氧化鋅試驗結果查詢六、出廠設置本設備是高精度計量儀器，每一個試驗周期（一般為一年）都應與標準分壓器進行相應的比對，所以特別設置“出廠設置”按鈕，方便專業人員進行儀器的校準，此選項下電壓、電流值為直讀（如果設備有手動功能，在此選項下可讀取試驗結果，除此以外一般情況下此選項應由本公司技術人員進行操作！）出寶貴意見。

阿拉善直流高壓發生器直流高壓發生器技術說明書青島天正華意電氣設備有限公司1 簡介TH-ZGF5kV/30mA直流高壓發生器由中頻逆變倍壓整流電路，專用的PWM脈寬調制芯片和高壓大功率MOSFET器件組成，并含有0.5U電壓輸出、電流電壓保護值設定、定時設定和保護時聲光報警等功能。儀器具有高精度、高穩定、便攜式、功能全的特點。各項技術指標符合我國現行標準ZB F24 003-90《便攜式直流高壓發生器通用技術條件》的要求。注：“/”前方框處的數字表示儀器的 輸出工作電壓，單位是kV，“/”后方框處的數字表示在 輸出電壓時儀器可輸出的 電流，單位是mA。2 原理方框圖圖13 主要技術性能工作電源：電壓 220V±22V頻 率： 50Hz或60Hz；顯示精度：±1％；紋波系數：≤1％；工作方式：間斷使用，每次不超過30min；環境溫度：0℃—40℃；相對濕度：≤85％，無凝露。

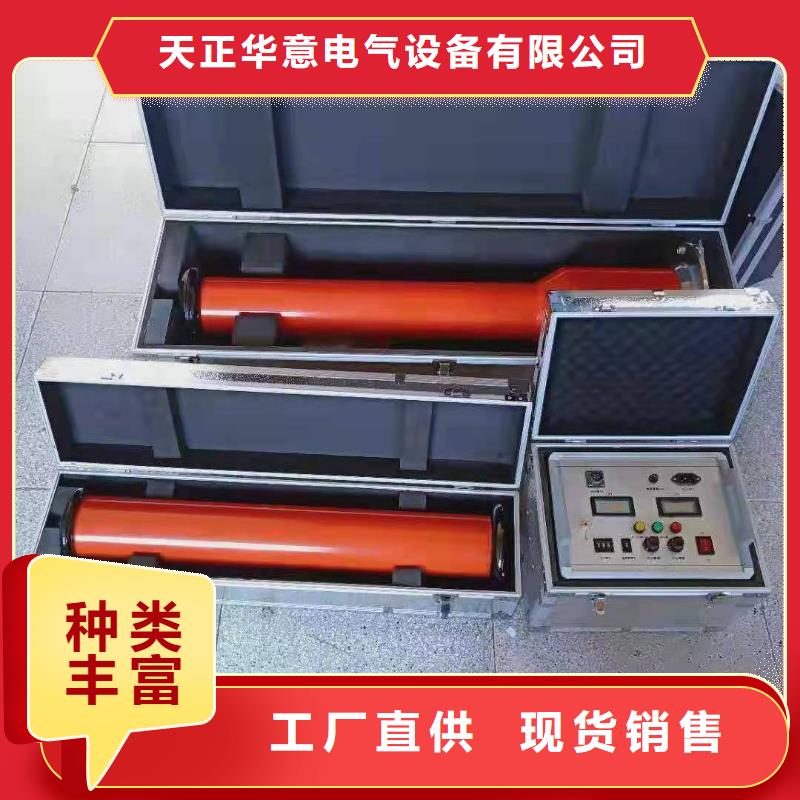

阿拉善直流高壓發生器數顯電流表：數字顯示直流高壓輸出電流。7．電源開關：向前按下，電源接通，紅燈亮。反之為關斷。8．黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮時有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75％，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。9．綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。10．紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅紅亮，高壓回路切斷。 11．電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。12. 提手。13.一節使用或二節使用測量轉換開關。（2）．雙節倍壓筒示意圖 1．高壓引出接線柱（可連接微安表和水電阻或限流電阻） 2．均壓球3．第二節倍壓筒體4．一二節倍壓筒連接法蘭 5．節倍壓筒體6．底座7．接地端子8. 中頻輸入五、操作步驟如做容性負載時，應接入限流電阻1試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。

阿拉善直流高壓發生器系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。二、工作原理框圖三、主要技術參數特點1．技術特點：機箱采用鋁合金機箱。采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3％。全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓誤差±（1.5％±2個字），電流誤差±（1.5％±2個字）。升壓電位器零起升壓。 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（3％±2個字）。過壓保護采用拔碼設定，一目了然，誤差±2％。倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。 ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。2．技術參數：規格技術參數 200/2 200/3 200/5 250/3 300/2 300/5額定電壓(kV) 200 200 200 250 300 300額定電流(mA) 2 3 5 3 2 5額定功率(W) 400 600 1000 750 600 1500機箱重量(kg) 4.5 4.5 4.5 4.5 5.5 5.5倍壓重量(kg) 7.9 7.9 8.3 9 11 11.5倍壓高度(mm) 970 970 970 1030 1250 1250電壓測量精度 數顯表 ±(1.5％讀數±2個字)電流測量精度 數顯表 ±(1.5％讀數±2個字)波紋系數 ≤3％電壓穩定度 隨機波動，電源電壓變化±10％時≤1％過載能力 空載電壓可超出額定電壓10％使用十分鐘充電電流為1.25倍額定電流電源 單相交流50HZ 220V±10％工作方式 間斷使用一次連續時間長為10分鐘工作環境 溫度：-10~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下帶電容負荷能力 被試品電容量無限制可用1.5倍的額定電流充電結構特點 環氧玻璃鋼電氣絕緣倍壓筒空氣絕緣、無泄漏之慮操作箱特點 高精度0.75UDC1mA單觸按鈕（精度≤3％）適合氧化鋅避雷器試驗過壓保護采用撥置，一目了然立臥兩用型國際標準機箱，方便現場注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權.

阿拉善直流高壓發生器 系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。二、工作原理框圖三、主要技術參數特點1．技術特點：機箱采用鋁合金機箱。采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1％。全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓誤差±（1.5％±2個字），電流誤差±（1.5％±2個字）。升壓電位器零起升壓。 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（3％±2個字）。過壓保護采用拔碼設定，一目了然，誤差±2％。倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
