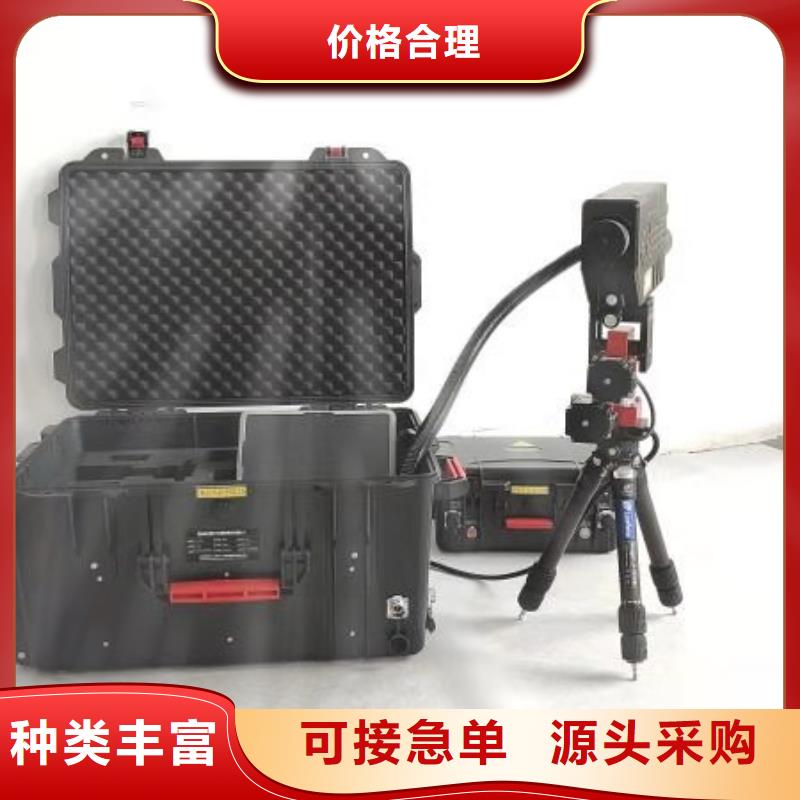

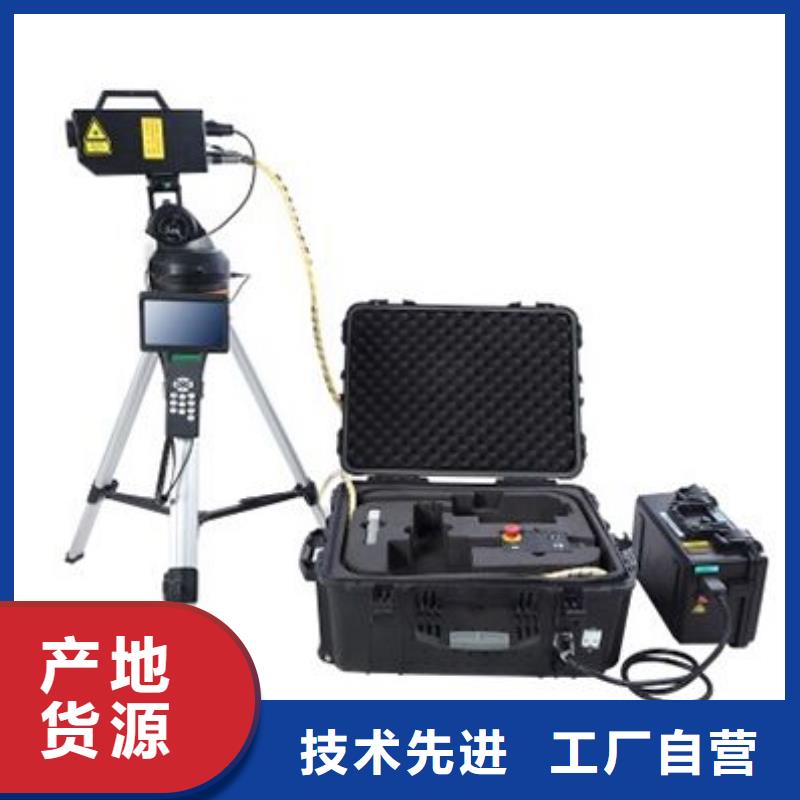

安徽淮南清障儀1：同軸瞄準鏡頭連接云臺電源線2：同軸瞄準鏡頭連接云臺數據線3：光纖護套4：同軸瞄準鏡頭5：綠激光指示器6：鑰匙開關7：警示蜂鳴器8：急停開關9：綠激光指示器開關10：天線注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！2.4配件圖示與說明2.5設備接線圖3.安裝指南3.1同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。產品操作指南步：按照上述安裝方法將云臺、鏡頭與控制手柄接好線。第二步：將激光器箱體側面的航插與電池側面航插接好（此線兩頭互通對應接好）；第三步：打開電池側面船型開關，此時設備上電，控制手柄正常工作，先瞄準所需的異物。第四步：旋開⑤急停按鈕（彈出為打開狀態按下為關閉狀態）；旋開⑥鑰匙開關至“on”上；1、連接WIFI2、打開平板瞄準系統APP3、調節激光功率4、根據不同異物調節移動速度5、開啟激光

安徽淮南清障儀平板控制軟件界面4.1 平板軟件打開方法打開主機的電源開關，點按操控平板電源開關，開啟操控平板，等平板開機后，雙擊 桌面“ 激光清障 ”軟件打開智能清障系統。4.2 控制軟件界面說明5 使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2 組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 5.4出停光控制 點擊“ ”或“ ” 按鈕，彈出出光確認按鈕，點擊確認激光發出，此時設備狀態顯示區域綠燈亮起（ps:發生故障時，故障列表后紅燈亮起，此時設備自動停止出光）。 點擊“ ”或“ ” 按鈕，設備立刻停止出光。當內部溫度大于 45 度時，儀器溫度報警，停止出光，風扇進行自然冷卻；當激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。
