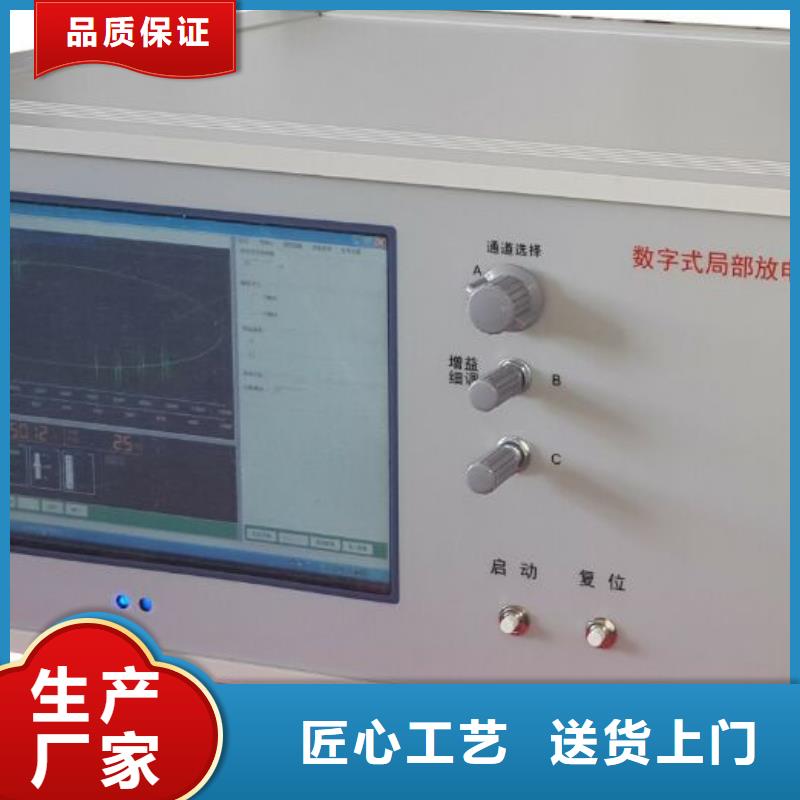

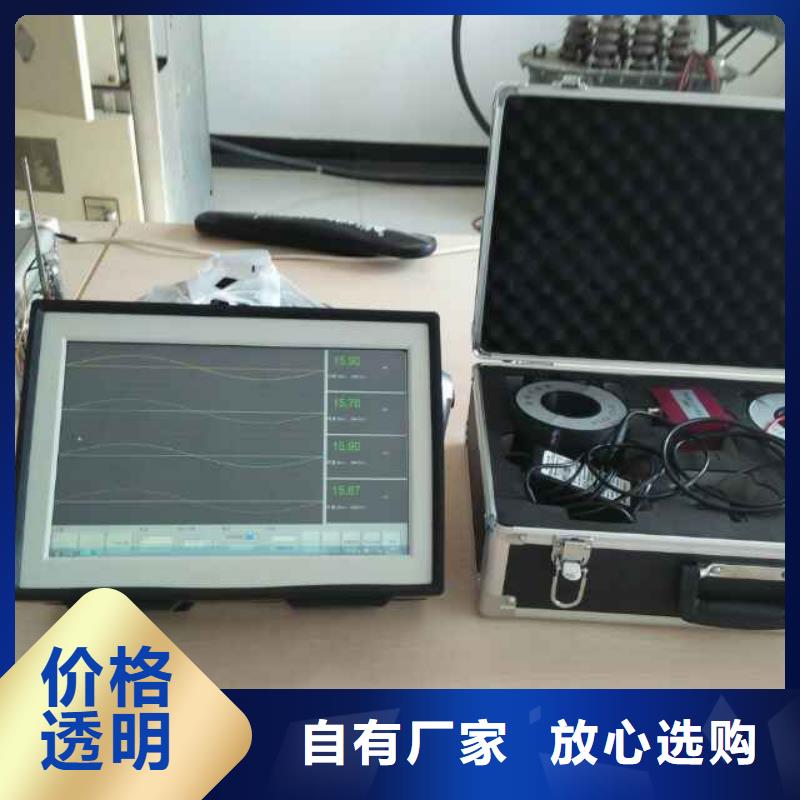

安徽淮北局部放電檢測儀數字式局部放電測試系統快速使用指南開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）,啟動計算機進入WINDOWS XP系統。啟動儀器：在WINDOWS XP 系統桌面上，使用鼠標雙擊“JFD-2010”圖標，啟動進入局放系統。系統校正步驟注意：進行校正操作時要確定整個試驗區尤其是試驗電路處于斷電的狀態。重要！！以第2個通道進行50PC的校正量的校正。步驟1、在軟件界面右側功能區內，選擇“通道步驟2、在通道校正的數值框內填上，步驟點擊“校正”，進入校正狀態。步驟4、使用校正脈沖發生器給系統的第2通道試品注入的校正量，正常情況下在第2通道的示波窗口顯示一排脈沖，圖九：校正脈沖注入后圖形步驟5、調整“粗調”，“細調”使脈沖足夠大而不過載。“粗調”常規在3檔。步驟6、調整使脈沖與干擾的差距顯著，即信號與噪聲的比較（信噪比）越大越好。“FH”常規是200KHz，常規是20KHz。步驟7、點擊“完成”，系統對第2通道的校正完成，注意，要移開校正脈沖發生器并關閉發生器電源，進入測量等待狀態。濾波頻帶和增益設置的說明：濾波頻帶是由組成的一個帶通濾波器，“FL”為高通濾波器，如選擇10KHz，則信號中大于10KHz的頻率信號可以通過，小于10KHz的頻率信號將會有很大的衰減；為低通濾波器，如選擇300KHz，則信號中小于300KHz的頻率信號可以通過，大于300KHz的頻率信號將會有很大的衰減；這樣由“FL”、“FH”組成的帶通濾波器可以濾除掉部分頻率的干擾信號。頻帶選擇的原則是：根據現場干擾情況，靈活選擇“FL”、“FH”各種組合，帶寬選擇盡可能大，因為這樣，信號放大電路可以獲得比較高的靈敏度，能夠有效改善信噪比。增益的設置：因為試品的不同，整個試驗回路的靈敏度會有所不同，這樣在校正時就要調整放大器的增益，可根據情況分別調整放大器增益粗調和放大器細調，使校正脈沖顯示能夠清晰區別噪聲信號，一般可將校正脈沖信號高度調整到縱坐標1.5的高度為宜。注意：濾波頻帶和增益的設置都應該在校正時完成，校正完成后，就不應該進行調整，原則上在什么檔位上校正的，就在那一檔位上測量局放，選擇的校正量應該盡量接近試品的放電量。
