果洛SF6微水測試儀系統設置系統設置項在出廠時已由我公司技術人員完成設置并設有超級管理員權限，請謹慎設置！一般用戶無需設置此項。在主主界面選擇菜單欄的“設置”按鈕，輸入密碼后，則進入系統設置界面。a.刪除歷史記錄：該項設置可手動所有報警事件，在設置界面，找到并按下“歷史記錄”項，按“確認”鍵確定刪除所有歷史記錄，注意，刪除后無法恢復。b.風機設置：該項設置可實現設置風機自啟動條件，在設置界面下，按“風機控制”項目下，可以設定風機啟動時長，定時啟動風機開關，定時啟動風機間隔時間等配置。SF6和O2氣體超標啟動風機項由我公司技術人員在系統設置項已做設置，請勿任意更改。c.語言功能開關：本系統具有自動語音提示功能，用戶可根據需求進行手動關閉/開啟。在設置界面下，按“主機設置”項目下，全程語音提示功能下，使用“”選擇切換。0：關閉語音提示，1：開啟語音提示。警告：除以上設置項外，菜單中的其余設置項在系統安裝時已經正確設定，切勿自行更改，否則可能導致系統無法正常工作。?本系統對修改項設有權限，密碼為“1234”，請謹慎使用！

果洛SF6微水測試儀置USB接口，可與PC機相連接，通過配套軟件將儀器內部數據全部上傳至電腦，方便進行數據分析。 2.9. 內置超大容量可充鋰電池，一次充電可連續工作12小時。三、技術參數純度測量范圍0％~測量精度±0.5％測量時間-60℃CDP） ±2℃ （﹤-60℃CDP）響應時間（＋20℃）63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）H2S測量范圍0~200ppm小檢知量≤0.1ppm準確度±0.5％穩定性0~200ppm重復性≤2％SO2測量范圍0~200ppm小檢知量≤0.1ppm準確度±0.5％穩定性0~200ppm重復性≤2％CO測量范圍0~1000ppm小檢知量≤1ppm準確度 ±0.5％穩定性 0~1000ppm重復性≤2％HF測量范圍0~20ppm小檢知量≤0.01ppm準確度±0.5％穩定性0~20ppm重復性≤2％環境溫度 －40℃～＋60℃環境濕度 0～100％ RH電源AC 100~240V 50/60Hz內置充電電池電池性能充電時間：10個小時；使用時間12小時以上。工作溫度－30℃～＋70℃尺寸250×230×300mm重量6.8公斤四、測量4.1、連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊；關閉主機前面板上的流量調節閥；把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口；將排氣管道連接到出氣口；4.2、初始化打開儀器電源開關，儀器進入初始化自校驗過程。

<果洛>天正華意電氣設備有限公司 高精度氣體泄漏報警系統果洛

果洛SF6微水測試儀按鍵說明確定鍵：確認功能，在不同的界面下可調出/進入菜單、確認命令、確認設置的數值。取消鍵:退出功能在不同的界面下可退出菜單、放棄設置的數值。上 鍵：菜單項向上切換/菜單數值增加。下 鍵：菜單項向下切換/菜單數值減少。左 鍵：設置數值位左移選擇。右 鍵：設置數值位右移選擇。（1）軟件系統采用中文界面，容易學習操作（2）數據圖譜顯示 （3）數據歷史查詢、趨勢分析、缺陷信息統計功能（4）數據存儲功能，可輸出到Word或Excel等軟件的功能（5）報警功能（6）參數設置功能?（7）系統管理權限控制2、后面板3、液晶屏三、測量1、連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊，關閉測量管道上另一端的針型閥；再把測試管道上的快速接頭一端插入露點儀上的采樣口；將排氣管道連接到出氣口。將開關接頭與SF6電氣設備測量接口連接好，用扳手擰緊；2、初始化打開儀器電源開關，儀器進入初始化自校驗過程。3、檢查電量本儀器優先使用交流電。使用直流電時，請查看右上角顯示的電池電量，如果電量指示變紅，請關機充電后繼續使用。4、開始測量完全打開露點儀前面板上的流量閥，然后通過調節測量管 道上的針型閥，把流量調節到0.6L/M左右，開始測量SF6微水。設備測量需要3～5分鐘其后每臺設備需要1～2分鐘。5、存儲數據設備測量完成后，可以將數據保存在儀器中，按“確定”鍵調出操作菜單，具體操作方式見下節內容。6、打印數據根據測試結果打印保存的數據內容。

<果洛>天正華意電氣設備有限公司 高精度氣體泄漏報警系統果洛
<果洛>天正華意電氣設備有限公司 <果洛>天正華意電氣設備有限公司

果洛SF6微水測試儀事項使用前請先詳細閱讀本事項，確保您正確操作本系統：?進入SF6配電裝置室前，請按照《電業工作規程》要求（見附錄），使用本系統“開啟風機”鍵或直接使用風機控制開關進行通風。?切勿在本產品外殼上覆蓋塑料紙等物，以免因散熱或透氣不良導致過熱失火或產品功能失靈。?切勿在本系統各部件附近使用易燃的噴霧劑。?切勿使用易燃溶劑，如酒精、苯或稀釋劑清潔系統各部件。?如您發現產品周圍有煙霧、異味等任何異常現象時，請立即關閉產品電源，聯系我公司技術支持人員。?產品出現故障，請勿擅自拆開本產品進行維修，以免產品損壞或有觸電危險，由此而造成的損失由用戶負責。新技術、新突破基于聲速原理，精度高，壽命長，穩定性好。0~30000ppmv寬范圍內定量測量顯示。通過多家電力研究所、計量所產品檢定。系統具備自動修正功能，有效克服溫度、濕度等環境因素的影響。多路開關、模擬量輸出，與綜自系統無縫集成。

果洛SF6微水測試儀1概 述露點儀是在低露點且需要控制干點的工業環境的理想選擇。它有化學物質功能，這使得露點分析儀在高濃度化學物質和清潔劑的環境中能進行穩定的測量，從而保證了每次校驗間隔之間的準確測量。氣體包含氫氣、氬氣、氦氣、空氣和氮氣，這項功能既能通過控制系統在線執行，也能按預先設定的時間間隔定期執行。露點儀的核心傳感器是維薩拉公司的DRYCAP?濕度傳感器，該傳感器用于工業濕度測量已有近60年的歷史。DRYCAP?傳感器在全量程測量范圍內可靠，并具有卓越的長期穩定性，它不受灰塵粒子和大多數化學物污染的影響，極適合工業環境的使用。維薩拉公司至今仍然不斷地在為全世界提供濕度測量領域中先進的技術，高品質的DRYCAP?與智能化電子部件的完美結合，使測濕儀表成功應用于各種極端惡劣的工業環境中。 2主要特點 長期穩定，可靠，重復性高 測量范圍寬，精度高，響應迅速 探頭在結露、特殊污染、油氣和大多數化學環境中不受影響 實時測量曲線 開機自動執行零點校準 體積小但智能化 具有數據快存儲及查詢功能 交直流兩用，內置鋰電池，可連續數小時

<果洛>天正華意電氣設備有限公司
高精度氣體泄漏報警系統果洛

果洛SF6微水測試儀保修及技術支持本產品免費保修期為一年，但提供終身維修服務。設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。4）使用不當導致設備進水或其它溶液造成的損壞。5）使用指定以外的電源，電壓所造成的損壞。產品外觀，易損易耗品及附件不在保修范圍內：易損易耗品及附件包括：熱敏打印紙、打印機熱敏塊。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。

<果洛>天正華意電氣設備有限公司

果洛SF6微水測試儀典型安裝SF6泄漏報警系統，在典型的GIS室內變電站應用結構示意圖如下圖所示：其中，多個SF6氣體和氧氣體采集器安裝在GIS室內氣體易泄漏部分如檢漏口、SF6充氣嘴、法蘭連接面等低位處，一般距地面5～10厘米。溫濕度采集器安裝在SF6氣體和氧氣體采集器工作環境相同或相近處。系統主機（壁掛式）安裝在GIS室入口處，或需要的位置。果洛SF6微水測試儀所有采集器通過0.75 mm2的四芯屏蔽電纜串聯后再與主機連接。排風系統根據功率大小選用電纜。監控系統位于上位機，上位機一般位于主控室內。報警主機接線圖十、售后服務1、本系統采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司免費為用戶安裝、調試系統，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司

高精度氣體泄漏報警系統果洛 <果洛>天正華意電氣設備有限公司

果洛SF6微水測試儀當測量SF6露點時把流量調節到0.5 (每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后，可以將數據保存下來，按屏幕上“系統選項”按鈕，調出主菜單界面，選擇“打印數據”，可以將當前測試的數據打印出來，選擇“保存數據”，可以進入數據保存界面。確認無誤后可以按右下角的“保存”，將當前數據保存到儀器內部。儀器多可以保存1000條數據。4.6、查看數據主菜單界面選擇“查看數據”功能。進入歷史記錄查看界面，按右下方的“上一頁”和“下一頁”按鈕，可以上翻、下翻記錄，按打印按鈕，可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能，進入刪除數據界面。此時按垃圾桶圖標則確認刪除所有數據，按左下角箭頭可以撤銷刪除，返回主界面。（注意：確認刪除數據后無法恢復）4.8、修改時間主菜單選擇“修改時間”功能，進入時間修改頁面。按動上下箭頭，輸入當前的時間，按右下角“確定”按鈕，則修改完畢。按“取消”箭頭，取消修改，則保留原時間不變。4.9、標定數據因隨意更改標定數據，會嚴重影響儀器的使用。所以我們并不開放數據的標定功能。如有需要可以聯系我公司技術支持。4.10 測量完畢后1)關閉儀器上的高精度針型調節閥。2)將轉接頭從SF6電氣設備上取下。3)將測試管和儀器后面版之間連接的快速插頭退下。4)重復如上步驟，測試下一項數據。5)全部測試完成后，關閉電源。

果洛SF6微水測試儀使用不當導致設備進水或其它溶液造成的損壞。5）使用指定以外的電源，電壓所造成的損壞。產品外觀，易損易耗品及附件不在保修范圍內：易損易耗品及附件包括：熱敏打印紙、打印機熱敏塊。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。附 錄 ：六氟化硫斷路器含水量測量要求測 試 內 容 標 準 （ppm 20℃）六氟化硫斷路器出廠和大修中（整體裝復以前）應分別測量開斷單元和支柱單元水份值。≤150交接時由支柱下部充氣接口測量斷路器水份值≤150運行中由支柱下部充氣接口測量斷路器水份值。測試周期按“預試規程”規定。≤200運行中，必要時（開斷單元漏氣、解體過開斷單元）六氟化硫斷路器應由聯箱內自封接頭處單獨測量開斷氣室含水量。≤3

<果洛>天正華意電氣設備有限公司
高精度氣體泄漏報警系統果洛 <果洛>天正華意電氣設備有限公司

果洛SF6微水測試儀SF6 綜合測試儀是集 SF6濕度、SF6純度、SF6 分解產物測試于一體，將原來要用三臺儀器才能實現的功能，集中在一臺儀器。一次現場測量，即可完成三項指標檢測，大大節省了設備中的氣體，同時減少用戶的工作量，提高了工作效率。SF6 氣體綜合測試儀之所以有的性能，是因為全部采用了國外秀的傳感器；濕度采用純進口高精度濕度傳感器、純度采用帶溫度補償的熱導傳感器，分解產物也是采用歐洲進口的傳感器。彩色液晶顯示，實時顯示各種參數，全程觸控，傻瓜式的操作，海量信息存儲，內置充電電池，交直流兩用。二、技術特點2.1. 自校準：傳感器探頭可自動校準零點，自動因零點、漂移而引入的系統誤差，保證每次測量的準確性。2.2. 操作簡便，超大觸摸液晶屏，所見即所得式的簡單操作2.3. 配備管路清洗裝置，測試后自動清洗內部管路，提高測試速度和準確性2.4. 快速省氣：開機進入測量狀態后每SF6氣隔露點測定時間為3 min左右。2.5. 自鎖接頭：采用德國原裝進口自鎖接頭，可靠，無漏氣。2.6. 數據存儲：采用大容量設計，多可存儲1000組測試數據。2.7. 顯示清晰：7寸超大觸摸液晶屏直接顯示露點、微水（ppm）、SF6純度、SO2、H2S、CO含量環境溫度、環境濕度、時間及日期等內容。

<果洛>天正華意電氣設備有限公司

果洛SF6微水測試儀一次充電可連續工作10小時以上。3.技術參數露點測量范圍－60 ℃～＋20 ℃測量精度±1 ℃（－60 ℃～＋20 ℃）響應時間（＋20 ℃）63 ％需10秒90 ％需45秒（－60℃～＋20℃）63 ％需10秒90 ％需240秒（＋20℃～－60℃）進氣壓力0 ～ 1.0 Mpa流量＜ 1.00 L/min環境溫度－40 ℃ ～ ＋60 ℃環境濕度0 ～ 100％ RH電源AC 100 ～ 240V 50Hz或 60Hz內置高容量鋰離子充電電池電池性能充電時間：8個小時；使用時間10小時以上。工作溫度－30 ℃ ～ ＋70 ℃尺寸280 × 140 × 300（mm）重量3.5 kg4.測 量4.1 連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊；關閉主機前面板上的流量調節閥；把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口；將排氣管道連接到出氣口；4.2、開機初始化打開儀器電源開關，儀器進入初始化自校驗過程。4.3、檢查電量使用內部電池供電時，右上角顯示將顯示電池電量，如果電量顯示紅色缺電標志時，請盡快充電后再繼續使用。本儀器可以邊充電邊使用，但是充電時間將大幅延長4.4、開始測量?打開電源，儀器會自動初始化。完成自校驗后自動進入測量狀態。?確認儀器上的高精度調節閥處于關閉狀態，將測試管道的快速插頭 插入本儀器背部的進氣口。?將測試管道的另一端連接待測設備的補氣口（或測試口）。?此時打開綜合測試儀前面板上的調節閥，然后調節氣體流量。?次測量(sf6微水)需5～10分鐘，其后每次測量需3～5分鐘。?

高精度氣體泄漏報警系統果洛

果洛SF6微水測試儀本儀器可以邊充電邊使用，但是充電時間將大幅延長4.4、開始測量1）打開儀器電源，儀器會自動初始化。完成自校驗后自動進入測量狀態。2）確認儀器上的高精度調節閥處于關閉狀態，將測試管道的快速插頭插入本儀器背部的進氣口。3）將測試管道的另一端連接待測設備的補氣口（或測試口）。4）此時打開綜合測試儀前面板上的調節閥，然后調節氣體流量。次測量(sf6微水)時間需要5～10分鐘，其后每次測量需要3～5分鐘。當單獨測量SF6露點時把流量調節到0.5 SLM(每分鐘標準升)左右。當測量SF6純度、H2S、SO2 、CO含量時應將流量調節到0.2 SLM(每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后，可以將數據保存下來，按屏幕上“菜單”文字，調出主菜單界面，選擇“打印數據”，可以將當前測試的數據打印出來，選擇“保存數據”。可以進入數據保存界面，按紅色“配置”按鈕可以輸入測試編號，確認無誤后可以按右下角的“保存數據”，將當前數據保存到儀器內部。儀器多可以保存1000條數據。4.6、查看數據主菜單界面選擇“查看記錄”功能。進入歷史記錄查看界面，按下方的“↑”和“↓”箭頭，可以上翻、下翻記錄，按右下鍵打印按鈕，可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能，進入刪除數據界面。

<果洛>天正華意電氣設備有限公司 高精度氣體泄漏報警系統果洛

果洛SF6微水測試儀技術參數純度測量范圍0％~測量精度±0.5％測量時間＜2分鐘。露點測量范圍－80 ℃～＋20 ℃測量精度±0.5℃（－80℃～－60℃）響應時間（＋20℃）63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）H2S測量范圍0~200ppm小檢知量≤0.1ppm準確度±0.5％穩定性0~200ppm重復性≤2％SO2測量范圍0~200ppm小檢知量≤0.1ppm準確度±0.5％穩定性0~200ppm重復性≤2％CO測量范圍0~1000ppm小檢知量≤1ppm準確度 ±0.5％穩定性 0~1000ppm重復性≤2％HF(可選)測量范圍0~20ppm小檢知量≤0.01ppm準確度±0.5％穩定性0~20ppm重復性≤2％環境溫度 －40℃～＋60℃環境濕度 0～100％ RH電源AC 100~240V 50/60Hz內置充電電池電池性能充電時間：10個小時；使用時間12小時以上。工作溫度－30℃～＋70℃尺寸250×230×300mm重量6.8公斤四、測量4.1、連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊；關閉主機前面板上的流量調節閥；把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口；將排氣管道連接到出氣口；4.2、初始化打開儀器電源開關，儀器進入初始化自校驗過程。4.3、檢查電量使用內部電池供電時，右上角顯示將顯示電池電量，如果電量顯示紅色缺電時，請盡快充電后再繼續使用。

<果洛>天正華意電氣設備有限公司

果洛SF6微水測試儀氣體綜合分析儀可將濕度（露點）、 純度、分解產物測量于一體，將原來要用幾臺儀器才能實現的功能，集中在一臺儀器。一次現場測量，多完成三項指標檢測，大大節省設備中的氣體，一次測量節省2/3氣體用量，同時減少用戶的工作量，提高了工作效率。儀器也可以將濕度（露點）、 純度、分解產物組合搭配，或測量其中任一項參數。該儀器采用彩色液晶中文顯示，仿Windows操作界面，實時顯示各種參數，全智能化操作，海量信息存儲，內置充電電池，交直流兩用。二、主要特點可將分解產物、純度測量于一體。一次測量，可完成多項指標檢測。全進口精密傳感器，露點測量自動零點校準，抗油污，防漂移。電子流量顯示電量顯示。支持文件系統，測量數據存儲、打印。儀器自診斷功能，智能電量顯示。支持數據通訊。長期穩定，可靠，重復性高。測量范圍寬，精度高，響應迅速。體積小、智能化，功能齊全。具有數據快速存儲及查詢功能。交直流兩用，內置可充電鋰電池，可連續工作數小時。探頭在結露、特殊污染、油氣和大多數化學環境中不受影響。采用的保護氣室，加快測量速度。三、技術指標SF6露點（可選）測量范圍-80℃～＋20℃精　度±0.5℃分 辨 率露點0.1℃或0.1ppm重復性±0.4℃響應時間63％[90％] ＋20～-20℃ Td 5s[45s]-20～-60℃ Td 10s[240s]SF6純度（可選）測量范圍0～精　度±0.3％SF6分解物（可選）測量范圍H2S：1～200ppm（可選）SO2：1～100ppm（可選）HF： 0～10ppm（可選）CO: 0-1000ppm（可選）靈敏度0.1ppm響應時間90％， 15s取　　樣內置穩壓閥、過濾器、電子流量計工作電源交直流兩用，內置大容量充電電池，充滿后可連續工作數小時通信接口USB 重量約5kg

<果洛>天正華意電氣設備有限公司 高精度氣體泄漏報警系統果洛
高精度氣體泄漏報警系統果洛 <果洛>天正華意電氣設備有限公司

果洛SF6微水測試儀敬 告注 意1.功能簡介本公司生產的智能露點儀采用原裝進口檢測器和微處理機技術，具有超大彩色電容觸摸屏顯示直觀，操作簡單。具備自檢﹑自修正等功能；可直接測量并轉換成常壓露點和水份（ppm）。儀器的主要零部件均為原裝進口，具有防冷凝、抗灰塵顆粒、不受油氣、大多數化學氣體以及流量的影響。本儀器還對露點傳感器進行精密的補償校正，使露點測量準確度優于同類產品。適用于對空氣、氮氣、氫氣、氬氣等氣體中的微量水份濃度等的連續性監測。2.產品特點?自校準：傳感器探頭可自動校準零點，自動因零點、漂移而引入的系統誤差，保證每次測量的準確性。?操作簡便，超大觸摸液晶屏，所見即所得式的簡單操作。?快速省氣：開機進入測量狀態后每次露點測定時間為3 min左右。?自鎖接頭：采用原裝進口自鎖接頭，可靠，無漏氣。?數據存儲：采用大容量設計，多可存儲1000組測試數據。?顯示清晰：5英寸超大高清觸摸液晶屏直接顯示露點、微水（ppm）、環境溫度、環境濕度等參數及日期等相關內容。?內置USB接口，可直接連接上位機導出數據，方便進行數據分析。 ?內置超大容量可充鋰電池

<果洛>天正華意電氣設備有限公司

果洛SF6微水測試儀產品部件名稱傳感器濕度傳感器高分子薄膜型，量程：-80℃～＋20℃純度傳感器德國海立普第二代具有溫度補償功能的恒溫型微型熱導池傳感器分解產物傳感器英國阿爾法高靈敏度分解產物傳感器流量傳感器美國霍尼威爾電子質量流量計，使用方便溫度傳感器進口數字式溫度傳感器其它附件電池鋰電池，容量4000mAh，過充保護流量調節閥針形調節閥穩壓閥穩定測量壓力，防止壓力突變對傳感器造成損傷進氣接口法國自封快插閥進氣管道標配3米四氟管出氣管道標配3米PU管電纜線電源線一根配套轉接頭一套五、測量方法1、初始化打開儀器電源開關，儀器進入初始化自校驗過程，此過程8分鐘。2、檢查電量使用直流電時，如果電量過低，請關機充電后繼續使用。3、準備工作在測量SF6設備前，使用SF6高純氣體對設備進行取純度滿度：對設備通以高純SF6，穩定后按滿度鍵可對設備進行取純度滿度。如果SF6純度數值產生漂移，需要進行取“去皮”操作，按取零鍵進行取零點。4、連接SF6設備關閉儀器面板上的流量調節閥。把測試管道上的快速接頭一端插入純度分析儀上的采樣口；將測量管道上螺紋端與開關接頭連接好，用扳手擰緊。

<果洛>天正華意電氣設備有限公司

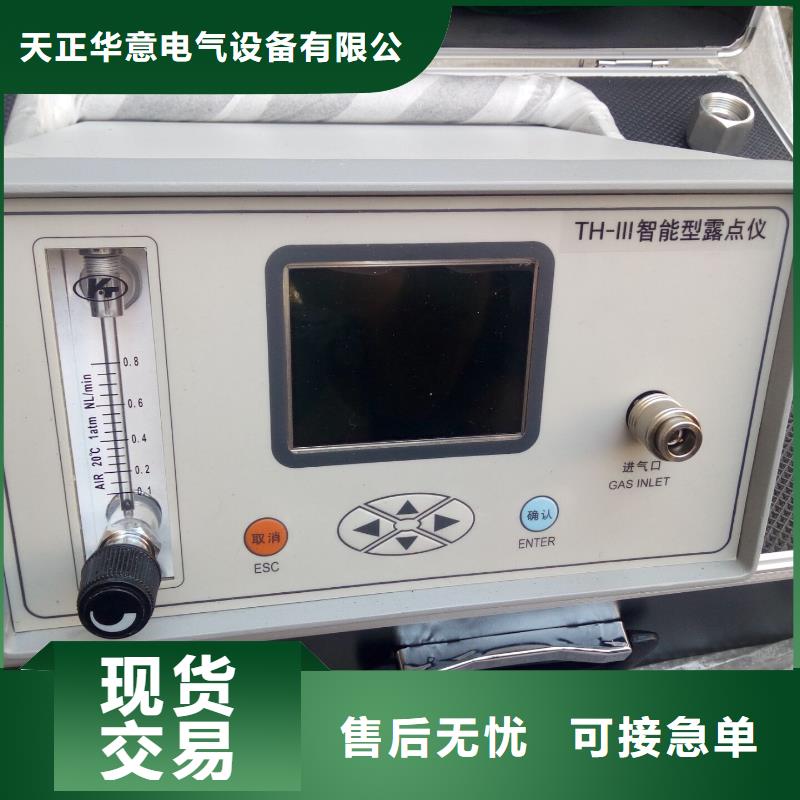

果洛SF6微水測試儀TH-III型SF6露點測試儀用戶：如果您是次使用本產品，敬請注意以下事項：1.儀器開機初始化8分鐘后自動進入測量狀態，測量開始，首先全部打開面板上的流量閥，然后用儀器上的測量管道的針型閥調節流量。測量結束，則反之操作。2.本設備內置大容量鋰電池，充滿電后可連續工作10小時以上。3.微水露點測試儀放置長時間不使用時，在測試管道和氣室中會剩有部分空氣，因此在次測試時，其中的高濕氣體會影響其測試速度，因為被測SF6氣體達到飽和前需要先要將空氣中的濕氣帶走。所以我們會發現當測試第二臺SF6電氣設備及以后再測量的速度就會很快（3-5分鐘）。4.打印數據時，建議插上AC220V電源，增加電池使用時間（打印機選配）。5.如遇高溫天氣需做測量 ，我們建議盡量將測量時間安排在早晨溫度較低時，因為較高的氣溫會影響測量的準確性。參考標準：中華人民共和國電力行業標準 DL/T506-2007《六氟化硫電氣設備中絕緣氣體濕度測量方法》6.對測量環境溫度與濕度的要求環境溫度：5℃～35℃（盡可能在10℃～30℃間測量）謝謝合作！

果洛SF6微水測試儀將開關接頭與SF6電氣設備測量接口連接好，用扳手擰緊。將排氣管道連接到出氣口。5、開始測量調節流量閥，流量調節到0.6～0.8L/M左右，開始測量。測量時間約需要7～15分鐘，其后每臺設備需要3～5分鐘。6、存儲數據設備測量完成后，可以將數據保存在儀器中，按“OK”鍵調出操作菜單，具體操作方式見下節內容。7、測量其他設備一臺設備測量后，關閉調節閥。將轉接頭從SF6電氣設備上取下。8、測量結束所有設備測量結束后，關閉純度分析儀電源。六、儀器面板注：同時按下兩側的支架調節按鈕，可以調節支架的角度。七、菜單操作7.1 測量參數測量參數界面中，用戶可以定義露點的測量模式，溫度的修正模式，自校準時間，系統的運行時鐘，運行模式及系統參數。點擊保存按鈕則保存用戶定義的輸入。點擊取消則忽略用戶輸入。7.2 測量范圍測量范圍界面中，用戶可以定義露點的上下限以及上下限測量電壓，電量的上下限以及上下限測量電壓。7.3 線性修正線性修正界面中，用戶可以定義露點線性修正的斜率參數以及截距參數，溫度線性修正的截距參數。點擊保存按鈕則保存用戶定義的輸入。點擊取消則忽略用戶輸入。7.4 多點標定多點標定界面中，用戶可以定義露點、純度、SO2、H2S、HF、CO的多點標定參數。用戶多可以定義6點標定。
