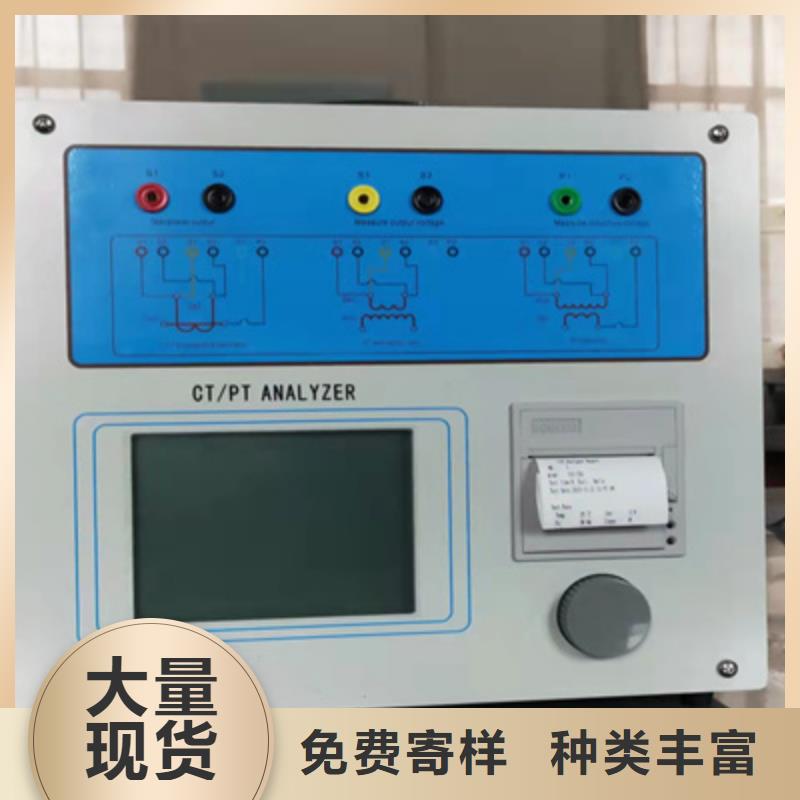

湖北武漢互感器綜合測試儀.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至電腦。11.2安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe” 操作軟件，如圖15即為上位機操作軟件。11.3 在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.4如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖16中選擇打開“選擇文件”，出現圖17操作窗口，在圖16中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。以“E”為開頭的數據為角差比差結果數據。11.5 載入數據結束后，選擇“確定”出現圖18界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.6 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.7 選擇“保存”選項，則以WORD的形式顯示結果如圖19。11.8 如需繼續加載試驗結果數據，請先上次載入的數據。圖15圖16 圖17圖18附 錄 附錄一、 “校準”測試方法（以CT為例）圖19，校準測試主界面圖20，電壓校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面，設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～3000V。2）開始： 電壓校準試驗參照圖19進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測。電流校準試驗參照圖20進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測。

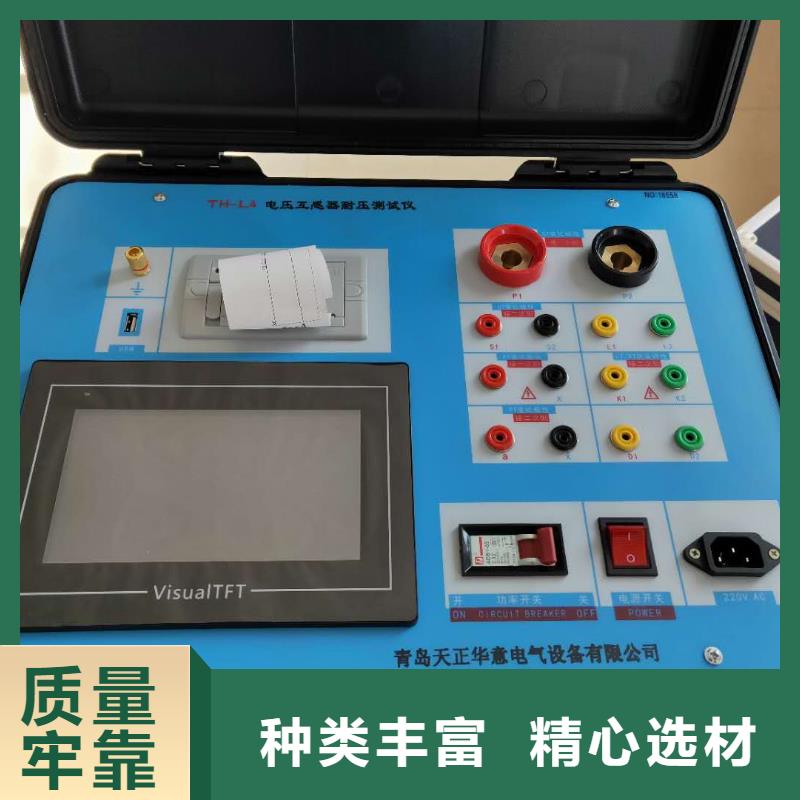

湖北武漢互感器綜合測試儀儀器穩定度高，系統可長期穩定運行，性能不隨時間發生改變。第二章 指標參數?誤差測試范圍： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3這12種變比、精度0.2級及以下的電容式電壓互感器。?支持測試CVT二次繞組數目達到3組，即1a1n，2a2n，3a3n（亦可升級至4a4n），每組二次負荷500VA。?能存貯超過1000組測試數據，配備USB接口。?準確度等級：0.05級?儀器重量約22kg。第三章功能簡介一、面板說明（a.前面板)1. 大屏幕帶背光觸摸屏式液晶顯示屏分辨率為1024×600點，所有的測量數據和相關操作提示全部中文顯示。2．CVT二次繞組1a1n儀器內部采用四線接法，面板上的1a兩個黃色端子對應接到互感器二次的1a端上，1n的兩個黑端子對應接到互感器二次的1n端上。3．CVT二次繞組2a2n面板上的2a兩個綠色端子對應接到互感器二次的2a端上，2n的兩個黑端子對應接到互感器二次的2n端上。4．CVT二次繞組3a3n面板上的3a兩個紅色端子對應接到互感器二次的3a端上，3n的兩個黑端子對應接到互感器二次的3n端上。5．RJ45網口儀器軟件升級接口。
