山東局部放電檢測儀概述 隨著社會的進步，科學的發展，人類對能源的需求愈來愈大，由于電力在人們生活當中是不可缺少的一份重要的資源，從而促進電力工業的迅猛發展。隨著網絡電壓的提高和新的生產工藝、技術對性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命，現對一些設備提出了局部放電試驗的要求。為了適應不同的電壓等級，不同容量的電力設備進行工頻電壓試驗，我廠制造各種規格的工頻無局部放電試驗變壓器及其成套裝置，用戶根據需求自行選擇。從結構型式上分可分為：單相鐵殼式、單相鐵殼串級式、單相絕緣筒外殼式和單相絕緣筒外殼串級式四種。單相鐵殼式一般適用于電壓容量較低且便于攜帶或電壓容量較大固定式，但對局部放電量要求較低的場合；單相絕緣筒式一般適用于對局部放電量要求較高；電壓不太高，且比較固定使用的場合，單相絕緣筒式、串級式，主要適用于對局部放電要求較高、電壓高、容量大或電壓容量大便于攜帶的場合，以上四種型號供用戶根據不同要求自行選擇。

山東局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

<山東>天正華意電氣設備有限公司 山東復合絕緣子檢測儀 2023已更新(今日/處理)

山東局部放電檢測儀局部放電的定義及產生原因在電場作用下，絕緣系統中只有部分區域發生放電，但尚未擊穿，（即在施加電壓的導體之間沒有擊穿）。這種現象稱之為局部放電。局部放電可能發生在導體邊上，也可能發生在絕緣體的表面上和內部，發生在表面的稱為表面局部放電。發生在內部的稱為內部局部放電。而對于被氣體包圍的導體附近發生的局部放電，稱之為電暈。由此 總結一下局部放電的定義，指部分的橋接導體間絕緣的一種電氣放電，局部放電產生原因主要有以下幾種：1、電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡，在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示；其中Cc是模擬介質中產生放電間隙(如氣泡)的電容；Cb代表與Cc串聯部分介質的合成電容；Ca表示其余部分介質的電容。(a) 實際介質 模擬電路I——介質有缺陷(氣泡)的部份(虛線表示)II——介質無缺陷部份圖1—1 表示具有內部放電的模擬電路圖1—1中以并聯有—對火花間隙的電容Cc來模擬產生局部放電的內部氣泡。圖1—2表示了在交流電壓下局部放電的發生過程。

山東局部放電檢測儀時間設置在開機主界面下，按“菜單”鍵，可進入儀器設置界面，如下圖所示：通過“方向”上建或下鍵可選擇要進行設置的項目，選中后（橘色顯示）按“方向”OK鍵可進入相應的設置頁面。在時間設置頁面，通過“方向”左建或右鍵可分別切換“年-月-日 時：分：秒”，通過“方向”上建或下鍵調整到相應的值，按OK保存，并退出到主菜單頁。3.2.5閾值設置在主菜單頁，選中Threshold Setting項按“方向”OK鍵可進入閾值設置頁面。在該頁面，通過“方向”上建或下鍵切換要設置的閾值，Yellow Alarm表示一般閾值，當監測值大于該值時，實時顯示界面數值以黃色顯示； Red Alarm 表示嚴重閾值，當監測值大于該值時，實時顯示界面數值以紅色顯示；通過“方向”左建或右鍵對相應值進行調整；按OK鍵，保存并返回到主菜單頁。3.2.6同步方式在主菜單頁，選中Synchronization項按“方向”OK鍵可進入同步方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換同步方式，本機支持內同步“Internal Mode”和外同步“External Mode”兩種方式；按OK鍵，保存并返回到主菜單頁。3.2.7保存方式在主菜單頁，選中Save Mode項按“方向”OK鍵可進入保存方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換保存方式，本機支持保存到本機“Save to machine”和保存到手機“Save to Mobile phone”兩種方式；按OK鍵，保存并返回到主菜單頁。

<山東>天正華意電氣設備有限公司 山東復合絕緣子檢測儀 2023已更新(今日/處理)

山東局部放電檢測儀公司簡介青島天正華意電氣設備有限公司位于青島平度市，是一家致力于電氣設備與自動化裝備的研發、生產、銷售及服務的科技型企業，主要產品包括：電力系統智能化在線監測設備和各類檢測儀器、保證電力系統可靠運行的裝備，廣泛應用于供電系統、發電系統、鐵路、石化、鋼鐵等眾多領域，公司曾參與、承擔過多項攻關課題，并得到用戶的充分認可。目前已擁有多個產品系列，具備完全自主知識產權，并達到國內外領先水平。公司將人才隊伍建設和科技創新作為企業發展的核心動力。目前青島天正華意電氣設備有限公司生產的手持式局部放電分析儀及局部放電在線監測、密度在線監測、無線測溫等系列產品，在國內中高端市場已占有優勢，公司技術研發團隊從事GIS、電力變壓器等高壓電氣設備的局部放電研究已有多年歷史，在放電機理、形成原因、檢測方法等方面都有較深入的研究，關鍵技術和產品已達到國際先進水平，公司擁有自己的研發基地，在研發和技術應用實踐中，我們積累了大量經驗數據和經典案例，在為用戶提供先進、可靠、實用產品的同時，也為用戶提供的技術支持和問題咨詢服務及整體解決方案。

<山東>天正華意電氣設備有限公司
山東復合絕緣子檢測儀 2023已更新(今日/處理) <山東>天正華意電氣設備有限公司

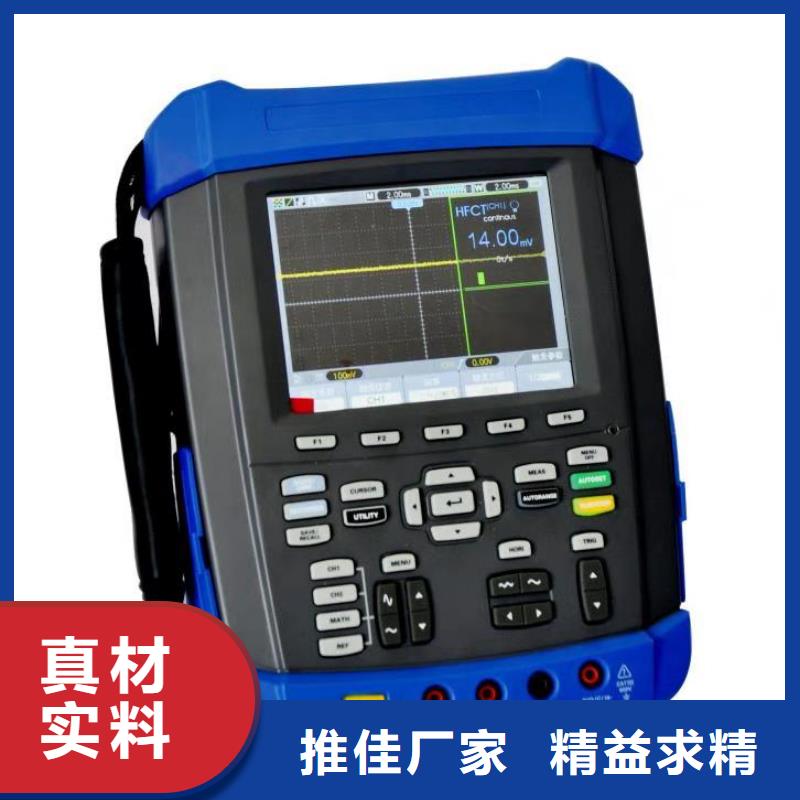

山東局部放電檢測儀儀器主要功能特點1.便攜式設計、堅固耐用，使用方便檢測主機為便攜式設計，防塵、防震、防干擾，外殼選用合金材料，使用數控機床加工而成，殼體堅固可靠且重量輕，采用觸摸屏設計，只需點擊屏幕就可以完成相關操作，便于在不方便連接外置鼠標的現場環境中使用.選用6.5寸高亮度液晶顯示器，可在陽光下清晰顯示圖文數據。2.多種檢測方法，抗干擾能力強系統能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場檢測、超聲波檢測、高頻磁場檢測等多方法。3.操作簡單，實現在線、非接觸式測量系統操作簡單方便，檢測時傳感器與測試品無任何接線，被試設備無需停電，可通過非接觸方式檢測電纜局放信號。4.人性化軟件設計，使用簡單方便裝置顯示界面人機友好，可在不同的環境下清晰顯示畫面，便于現場測試人員快速讀取；本裝置軟件采用傳統Windows軟件界面，軟件界面為全中文顯示，波形顯示界面、趨勢圖顯示界面、參數設置界面等功能模塊采用人性化設計，操作簡單實用方便。5.檢測軟件設置簡單，容易上手本軟件采用集成化、模塊化、智能化設計，將復雜的現場檢測參數配置集成到軟件內部，使用者只需對軟件進行簡單的參數設置就可以開始現場檢測。軟件將這些參數設置集中在一個界面，可通過主界面的設置按鈕直接訪問，各功能說明清晰明了，通過鼠標點擊就可以輕松更改相應設置操作簡單使用方便。6.軟件檢測功能強大系統可以提供局放信號的相位信息，幅值信息，及放電脈沖間的間隔時間，有助于判斷放電類型及嚴重程度。能夠控制硬件的觸發，且正、負極性放電脈沖的觸發閾值可獨立設定。能夠保存局部放電信號的PRPD相位譜圖文件，能夠保存局部放電信號的波形文件，保存測試時的相應硬件參數配置。能夠對每一個所保存的信號點的波形進行分析，測試圖形可進行復制以及任意疊加比較，相減比較等。7.裝置內置大容量鋰電池，可長時間續航本裝置采用大容量鋰電池供電，可以方便的對大范圍內的高壓電纜進行檢測，電池的持續工作時間可達2~4小時；如需長時間連續使用只需提供一個配套的外部電源即可。

<山東>天正華意電氣設備有限公司
<山東>天正華意電氣設備有限公司 山東復合絕緣子檢測儀 2023已更新(今日/處理)
<山東>天正華意電氣設備有限公司 山東復合絕緣子檢測儀 2023已更新(今日/處理)

山東局部放電檢測儀干擾的主要形成方式和侵人途徑（1）干擾的主要形成方式：①來自電源網絡的干擾；②來自接地系統的干擾；③由其他高壓試驗或電磁場幅射場接收到的干擾；④試驗電路本身所產生的干擾；⑤試驗電路中或試樣內部接觸不良形成的干擾等。（2）干擾的侵人途徑，通常有以下幾條：①電容耦合：導線（如饋電線）上如有干擾電壓可通過導線對測試電路的雜散電容耦合到測試電路中。電容耦合易產生在試品電容小的情況；②感應耦合：導線（如饋電線）上如載有干擾電流，則通過與測試電路間的磁感應，就耦合到測試電路中。在測大電容試品時，只要存在很小的互感M，感應耦合作用就很強；③接地耦合：這主要是由于多點接地引起的，接地系統中在兩個接地點上流過電流，從而在試驗電路中建立起一個干擾電壓；④經由高壓電源耦合：電網干線來的干擾電壓經試驗變壓器初、次級繞組間的電容耦合進人試驗電路。3、或抑制干擾的主要措施（1）采用帶調壓器、隔離變壓器和濾波器的濾波控制電源（如 LB－5）。隔離變壓器初級繞組屏蔽接地電網系統的地；次級繞組屏蔽接試驗電路的地（或全屏蔽系統的地）。（2）設置屏蔽室。可以僅屏蔽試驗電路部分，而高壓變壓器等在外面，高壓由套管引人（但必須用濾波器）。也可將高壓電源，試驗人員置入屏蔽室而局部放電檢測儀在外面，如能將檢測儀也放在屏蔽室內當然更好。設置屏蔽室的目的與作用是阻止電容耦合和感應耦合兩條途徑。屏蔽室的設計可參看有關資料。（3）可靠的單點接地，將試驗回路系統或整個屏蔽體設計成單點接地結構，接地電阻要小。接地點要與一般試驗室的地網及電力網中線分開。如圖二十a為單點接地，而圖二十b的接地方式易形成回路地電流，引起干擾。圖二十 a 圖二十 b（4）采用高壓濾波器。在試驗變壓器次級的高壓側加裝高壓濾波器可進一步抑制電網系統的干擾，并可提高檢測靈敏度如圖二十一所示的兩級T型濾波器，設L＝0.5H、C＝0.004uF，則對30KHZ信號可衰減60dB。當然，高壓濾波器也必須在試驗電壓下無放電。國內單位有使用串聯在高壓引線中的調諧式選頻濾波器，效果也很好。

<山東>天正華意電氣設備有限公司 山東復合絕緣子檢測儀 2023已更新(今日/處理)

山東局部放電檢測儀儀器基本操作5.1儀器開啟/關閉按下按鈕，開機畫面顯示在屏幕中。若要關閉儀器，長按 按鈕。概要信息設備在進入正常運行狀態后，顯示系統主菜單。主菜單界面下顯示有“暫態地電波超聲波特高頻高頻電流檢測記錄系統設置等選項。在界面上方，顯示當前時刻和電池電量狀態。系統設置系統設置界面對系統的基本信息進行瀏覽設置。?存儲目錄試驗過程中數據庫文件和圖片文件保存的位置。注:記錄數據可在“首頁-檢測記錄”查看。若新建一個已存在的目錄，則會直接將之前目錄中數據清空，請謹慎操作。所有數據存儲路徑在設備系統可對接RFID設備實現對應數據的智能讀寫操作。?藍牙設備搜索并連接周圍可用的藍牙設備。?音量調節調節系統輸出音量大小?日期和時間修改系統的時間和顯示日期恢復出廠設置將系統中試驗過程中產生的數據和圖片進行清理，在沒有導出數據之前，請謹慎操作設備信息軟件版本，硬件版本以及系統發布日期。測量TEV試驗有4種顯示圖：波形圖，PRPD圖，PRPS圖，統計圖。在運行狀態下，點擊底部控制區【顯示方式】鍵切換不同顯示圖（默認波形圖顯示）且四種顯示圖同步處理放電數據。?標題區正在測量的通道、測量模式、同步方式、增益等級。點擊圖標后可進行TEV試驗相關參數設置。?數據區當前測量過程中的值、背景值和當前值?歷史極值區當前測量過程中近的20個周波的值。?圖表區波形圖—當前測量數據波形，根據【設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過【放大/縮小】鍵可對波形進行放大或縮小調節。PRPD圖—二維圖譜，放電相位分布圖譜，顯示放電水平、相位以及峰值頻次的關系，其中縱軸代表放電水平，橫軸代表相位0-360度，不同的像素顏色代表不同的峰值頻次。PRPS圖—三維圖譜，脈沖序列圖譜，顯示時間、相位及放電水平的關系，縱軸代表放電水平，橫軸代表相位，Z軸代表時間，脈沖不同顏色代表放電水平的大小不同，右側顏色標識代表縱軸不同的百分比所使用的不同顏色。通過該模式可以區分干擾和放電，以及隨時間變化不同相位信號的變化。

<山東>天正華意電氣設備有限公司 山東復合絕緣子檢測儀 2023已更新(今日/處理)

山東局部放電檢測儀儀器主要功能特點1.便攜式設計、堅固耐用，使用方便檢測主機為便攜式設計，防塵、防震、防干擾，外殼選用合金材料，使用數控機床加工而成，殼體堅固可靠且重量輕，采用觸摸屏設計，只需點擊屏幕就可以完成相關操作，便于在不方便連接外置鼠標的現場環境中使用.選用6.5寸高亮度液晶顯示器，可在陽光下清晰顯示圖文數據。2.多種檢測方法，抗干擾能力強系統能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場檢測、超聲波檢測、高頻磁場檢測等多方法。3.操作簡單，實現在線、非接觸式測量系統操作簡單方便，檢測時傳感器與測試品無任何接線，被試設備無需停電，可通過非接觸方式檢測電纜局放信號。4.人性化軟件設計，使用簡單方便裝置顯示界面人機友好，可在不同的環境下清晰顯示畫面，便于現場測試人員快速讀取；本裝置軟件采用傳統Windows軟件界面，軟件界面為全中文顯示，波形顯示界面、趨勢圖顯示界面、參數設置界面等功能模塊采用人性化設計，操作簡單實用方便。5.檢測軟件設置簡單，容易上手本軟件采用集成化、模塊化、智能化設計，將復雜的現場檢測參數配置集成到軟件內部，使用者只需對軟件進行簡單的參數設置就可以開始現場檢測。軟件將這些參數設置集中在一個界面，可通過主界面的設置按鈕直接訪問，各功能說明清晰明了，通過鼠標點擊就可以輕松更改相應設置操作簡單使用方便。6.軟件檢測功能強大系統可以提供局放信號的相位信息，幅值信息，及放電脈沖間的間隔時間，有助于判斷放電類型及嚴重程度。能夠控制硬件的觸發，且正、負極性放電脈沖的觸發閾值可獨立設定。能夠保存局部放電信號的PRPD相位譜圖文件，能夠保存局部放電信號的波形文件，保存測試時的相應硬件參數配置。能夠對每一個所保存的信號點的波形進行分析，測試圖形可進行復制以及任意疊加比較，相減比較等。7.裝置內置大容量鋰電池，可長時間續航本裝置采用大容量鋰電池供電，可以方便的對大范圍內的高壓電纜進行檢測，電池的持續工作時間可達2~4小時；如需長時間連續使用只需提供一個配套的外部電源即可。

<山東>天正華意電氣設備有限公司

山東局部放電檢測儀局部放電的定義及產生原因在電場作用下，絕緣系統中只有部分區域發生放電，但尚未擊穿，（即在施加電壓的導體之間沒有擊穿）。這種現象稱之為局部放電。局部放電可能發生在導體邊上，也可能發生在絕緣體的表面上和內部，發生在表面的稱為表面局部放電。發生在內部的稱為內部局部放電。而對于被氣體包圍的導體附近發生的局部放電，稱之為電暈。由此 總結一下局部放電的定義，指部分的橋接導體間絕緣的一種電氣放電，局部放電產生原因主要有以下幾種：1、電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡，在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示；其中Cc是模擬介質中產生放電間隙(如氣泡)的電容；Cb代表與Cc串聯部分介質的合成電容；Ca表示其余部分介質的電容。(a) 實際介質 模擬電路I——介質有缺陷(氣泡)的部份(虛線表示)II——介質無缺陷部份圖1—1 表示具有內部放電的模擬電路圖1—1中以并聯有—對火花間隙的電容Cc來模擬產生局部放電的內部氣泡。圖1—2表示了在交流電壓下局部放電的發生過程。

山東局部放電檢測儀多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TH－2002局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。主要技術性能１、電容器在額定電壓UN下可連續運行1小時。２、電容器電容量偏差范圍:-5─＋10％CN 。３、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、電容器短時工頻耐壓值為1.1UN 。５、電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。７、產品使用時其環境空氣相對濕度應不大于80％。

山東局部放電檢測儀概述 隨著社會的進步，科學的發展，人類對能源的需求愈來愈大，由于電力在人們生活當中是不可缺少的一份重要的資源，從而促進電力工業的迅猛發展。隨著網絡電壓的提高和新的生產工藝、技術對性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命，現對一些設備提出了局部放電試驗的要求。為了適應不同的電壓等級，不同容量的電力設備進行工頻電壓試驗，我廠制造各種規格的工頻無局部放電試驗變壓器及其成套裝置，用戶根據需求自行選擇。從結構型式上分可分為：單相鐵殼式、單相鐵殼串級式、單相絕緣筒外殼式和單相絕緣筒外殼串級式四種。單相鐵殼式一般適用于電壓容量較低且便于攜帶或電壓容量較大固定式，但對局部放電量要求較低的場合；單相絕緣筒式一般適用于對局部放電量要求較高；電壓不太高，且比較固定使用的場合，單相絕緣筒式、串級式，主要適用于對局部放電要求較高、電壓高、容量大或電壓容量大便于攜帶的場合，以上四種型號供用戶根據不同要求自行選擇。
