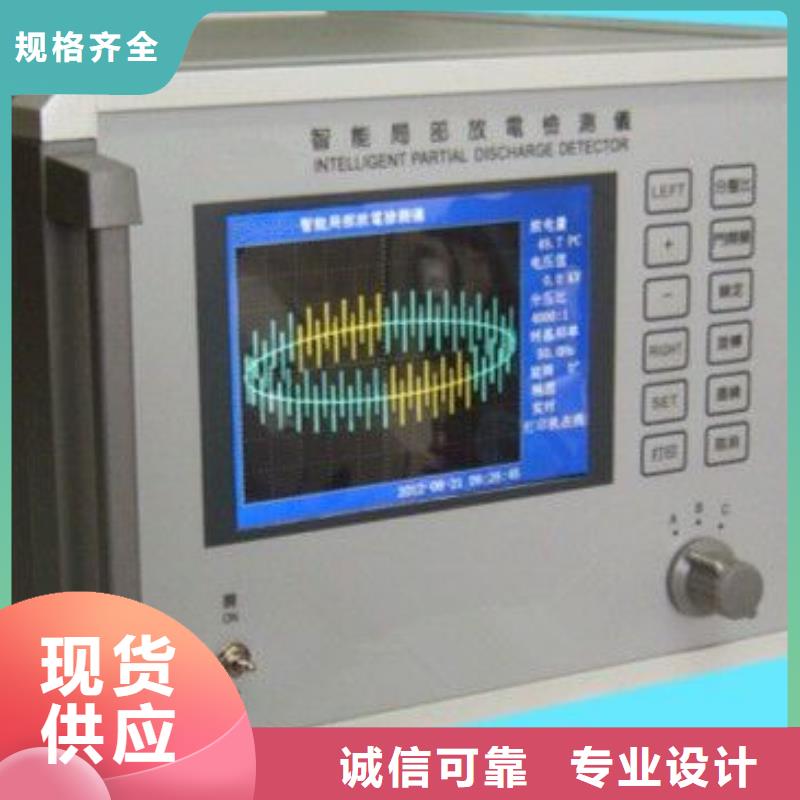

安順手持式超聲波局部放電檢測儀主機面板介紹手持式局放測試儀主機的前面板分為若干功能區，根據上圖標注標號分別為：1. 波形顯示區2. F1~F5: 菜單按鍵3. 電源指示燈4. MEAS: 測量菜單5. AUTORANGE: 自動AUTO6. MENU OFF: 關閉菜單選項7. MENU: 菜單按鈕8. AUTO: 自動設置按鍵9. RUN/STOP: 開始/停止10. 方向鍵11. TRIG: 觸發菜單12. LEVEL: 調節觸發電平13. TIME/DIV: 時基14. POSITION: 調節水平觸發位置15. HORI: 水平菜單16. VERTICAL: 調節垂直位置17. VOLTS: 電壓檔位18. 電源開關19. REF: REF菜單20. MATH: MATH功能鍵21. CH2: 顯示CH2菜單22. CH1: 顯示CH1菜單23. UTILITY: 輔助功能24. SAVE RECALL: 保存/調用25. RECORDER:萬用表趨勢圖、示波器趨勢圖、波形記錄儀 26. SCOPE/DMM: 功能界面切換按鍵，切換到萬用表過信號源界面27. CURSOR: 光標測量3.2 主機充電在首次使用手持式局放測試儀主機時，首先應該對該主機進行充電，完全充電所需時間為7小時，但如果該主機已經部分充電，則充電時間會減少，當電池充電充滿后，儀器會自動停止充電，充電狀態由主機面板上充電指示燈指示。1）指示燈亮：電池正在充電。2）指示燈不亮：電池不在充電，即充電已經完成或充電器已經關閉。

安順手持式超聲波局部放電檢測儀觸發模式：包含無觸發、自動、重復和單次四種選擇。觸發源：觸發源為高速采樣啟動的條件，當達到設定條件時設備內部高速AD轉換開始工作，否則處于等待狀態。有通道A、通道B、外部觸發，三種觸發源；觸發方式：上升沿觸發和下降沿觸發；觸發電平：觸發電平為量程的（％）百分比與放電閾值有關（外部觸發無效）；遲滯觸發：遲滯觸發為量程的（％）百分比，可以增加采集的穩定性（外部觸發無效）；預觸發：預觸發單位為（°）度（外部觸發無效）；觸發光標：指明觸發位置圖6.11單位：單位有（mV）、（dBmV）和（pC）；標準脈沖：校準脈沖的pC值；顯示方式：橢圓、正弦、直線和三維，其中三維三維圖（包含PRPD圖譜和PRPS圖譜）；采樣率：ADC采集數據的速度；時基：窗口的時間；圖6.13濾波：濾波開關；濾波方法：濾波方法為常用的FIR濾波器；階數：濾波器的階數；低截止：低截止頻率；高截止：高截止頻率；圖6.14特殊功能：有測量、定位和長時采集三種功能；6.6 干擾處理打開設置面板，打開濾波（如圖6.15所示），可設置濾波方法、濾波類型、階數、低截止頻率、高截止頻率；可按照當前設備情況進行設置。圖6.156.7保存數據主要用于實驗試驗報告的生成，將保存的數據自動填入實驗報告中，如果不需要生成實驗報告，可以不操作“保存數據”按鈕。存數操作：單擊 “保存數據”按鈕（如圖6.16所示），此操作的效果是將當前通道的當前時間、當前的視在放電量、波形的圖像等保存。(兩個通道的數據保存效果一樣，和《文件》-＞《保存數據》命令一樣)

<安順>天正華意電氣設備有限公司 安順超聲波測高儀廠家現貨直發

安順手持式超聲波局部放電檢測儀主機操作說明4.1 主機面板介紹CHARGE：主機的電源供給，將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。EXT-SYS：用于外同步接線。CH1：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH3：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH4：將傳感器檢測到的信號高壓設備放電信號輸入主機。主機后的開機鍵：打開開關主機開始運行（需要長按時間至少在1s以上）。左側傳感供電開關：主機接有源傳感器時的供電開關 主機接線介紹巡檢測試儀主機電源線可不接，內置電池可正常持續工作時間不低于4小時；當主機電池沒電無法正常工作時，可將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。 五、傳感器接線方法5.1 超高頻傳感器（UHF）此傳感器主要用在對GIS設備進行局部放電檢測。具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接超高頻傳感器的BNC輸出端（如圖5.1所示）。圖5.15.2 超聲波傳感器此傳感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測，具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接超聲波傳感器BNC輸出端（如圖5.3所示）。圖5.35.3 高頻電流互感器此互感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測。具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接高頻電流互感器BNC輸出端（如圖5.4所示）。圖5.45.4 TEV傳感器 此傳感器主要用在對高壓開關柜進行局部放電檢測，具體操作如下：復合式TEV電信號連接方式取BNC-SMA同軸電纜一條，將BNC端連接主機CH1或CH2，另一端連接復合式TEV傳感器SMA頭標有“OUT＋12V”端

<安順>天正華意電氣設備有限公司 安順超聲波測高儀廠家現貨直發

安順手持式超聲波局部放電檢測儀關閉當檢測完成后，點擊“AUTORANGE”按鍵關閉自動觸發，該按鍵的燈滅即可。當關閉自動觸發后，若彈出菜單欄，單擊“MENU OFF”關閉菜單欄即可。AUTORANGE關閉4.2 高頻電流互感器測量（主要測量變壓器內部局部放電）1、高頻電流互感器連接方式取BNC-BNC同軸電纜一條，將一端連接到主機CH1通道BNC頭上，另一端則連接到高頻電流互感器BNC頭上。高頻電流互感器接線2、主機設置打開主機，點擊選擇CH1，將當前通道選擇到通道1上，單擊“MENU”菜單鍵，在菜單欄按F1鍵將“放電檢測”選擇為HFCT，按F2鍵設置是否“輸出電壓”及“單位”。使用高頻電流互感器進行檢測時需要輸出電壓。3、開始測量點擊“AUTORANGE”按鈕，當按鈕顯示綠色燈亮?xí)r主機開始測量。AUTORANGE打開單擊后主機處于自動觸發狀態，顯示界面通道1則顯示為當前高頻電流互感器檢測到的放電信號。無放電信號 有放電信號當電纜局放測試儀主機檢測到的放電信號過大，則顯示界面顯示的數值變?yōu)榧t色，此時傳感器處于飽和狀態。傳感器飽和4、保存使用電纜局放測試儀主機進行檢測，若想保存當前檢測到的放電信號時，需準備一個U盤進行存儲圖形。保存圖片：單擊”SAVE/RECALL”，打卡保存/調出菜單欄，單擊“圖片”對應的F5按鍵進行存儲，此時的放電信號將被存儲到U盤。檢測結束后，將U盤插入電腦，可將檢測時存儲的放電信號波形打開。5、關閉當檢測完成后，點擊“AUTORANGE”按鍵關閉自動觸發，該按鍵的燈滅即可。當關閉自動觸發后，若彈出菜單欄，單擊“MENU OFF”關閉菜單欄即可。

安順超聲波測高儀廠家現貨直發 <安順>天正華意電氣設備有限公司

安順手持式超聲波局部放電檢測儀 非接觸超聲法將傳感器放在設備外殼縫隙處，適用于高壓開關柜、環網柜的局放檢測，能有效檢出氣體雜質，技術參數：檢測頻率：中心頻率40kHz；測量范圍：0～80dBμV；靈敏度：-65dB（0dB ＝ 1volt/ubar?有效值SPL）。2.3.3 超聲法a）、接觸式超聲傳感器將傳感器貼在外殼表面，適用于GIS、變壓器、全絕緣開關柜（環網柜）的局放檢測，能有效檢出固體絕緣缺陷，技術參數：檢測頻率：20～200kHz；測量范圍：0-30mV；靈敏度：≤5 Pc。b）、非接觸式超聲傳感器將非接觸式超聲傳感器正對開關柜，等電氣設備的的縫隙處，可有效檢測出開關柜等非封閉設備的絕緣缺陷；諧振頻率：40kHz；動態范圍：-6～80dBuV。2.3.4 UHF超高頻法將傳感器置于盆式絕緣子處，適用于GIS、HGIS局放檢測技術參數：檢測頻率：300～1500MHz；靈敏度：≤1PC（實驗室環境）。2.3.5 暫態地電壓（TEV）法將傳感器貼在開關柜外殼表面，適用于高壓開關柜（環網柜）的局放檢測，技術參數：信號采集：電容耦合；頻率范圍：3～100MHz；測量范圍：0～60dB/mV；靈敏度：1mV。

安順手持式超聲波局部放電檢測儀技術指標4.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、開關柜、電纜等高壓電氣設備的局放帶電巡檢。4.2 產品技術規范和標準1）IEC60270 《局部放電測量》2）GB/T7354 《局部放電測量》4.3 使用環境1）環境溫度： －10℃～50℃2）相對濕度：≤95％。3）海拔高度：≤1000m4.4 主機技術參數測量通道： 2個獨立測量通道采樣速率： 每通道1.8MHz本量程非線性誤差： ≤±5％可測試品的電容量范圍： 6pF～250μF抗電壓沖擊能力： 2500V，信號端口端，電源端，對地（正、負）充電電源：AC220V±10％；頻率50Hz；功率＜50W內置可充電電池： 連續工作4小時以上4.5 傳感器技術參數 4.5.1 超聲傳感器 測量量程：-11～68dBμV；分辨率：1dB； 誤差：±1dB；傳感器靈敏度：-65dB (0dB ＝ 1volt/μbar 有效值SPL)；傳感器中心頻率：20～200kHz；傳感器直徑：不大于50mm；外差頻率：38.4kHz。4.5.2 高頻電流互感器檢測頻帶10kHz～30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC4.5.3 TEV傳感器 傳感器：容性； 測量量程：-20～60dBmV；分辨率：1dB； 誤差：±1dB；檢測頻寬：3～100MHz； 脈沖/周期值：655；門限調節范圍：3～57dB 信號傳輸方式: 50Ω同軸電纜4.5.4 超聲可彎探頭傳感器中心頻率：40kHz； 分辨率：1dB； 誤差：±1dB；

<安順>天正華意電氣設備有限公司 安順超聲波測高儀廠家現貨直發

安順手持式超聲波局部放電檢測儀數據保存設置在主界面菜單欄處選擇《文件》-＞《保存選項》（如圖6.3所示），（其中《打開路徑》菜單是打開《保存選項》中設置的文件夾）彈出保存選項對話窗口。點擊保存路徑后的按鈕可以進行保存路徑選擇。可以設置波形圖像的保存格式，設置好后點擊應用并退出。（注意：試驗數據保存在此設定的路徑下）圖6.3 保存選項菜單圖6.4 保存選項窗口6.3 《視圖》菜單在主界面菜單欄處選擇《視圖》-＞《顯示縮放窗口》（如圖6.5所示），這樣在放大波形是就不會顯示波形的縮放圖譜了，再次執行此命令則是顯示波形否所放圖譜。圖6.5 縮放窗口開關6.4 建立試驗在主界面菜單欄處選擇《試驗報告》-＞《試驗列表》，彈出“實驗列表”窗口（如圖6.6所示），點擊《添加試驗》，然后在相應的空白處輸入“試品名稱”、“試品型號”、“試驗人員”、“試驗日期”、等基本情況，點擊《完成》按鈕（如圖6.7所示）添加試驗完成。或者也可以從試驗列表里選擇已經建立的試驗項目（如圖6.8所示），可以點擊《修改》以修改試驗信息。填寫或選擇完成后關閉即可。圖6.6圖6.7圖6.86.5 參考波形在主界面菜單欄處選擇《試驗報告》-＞《參考波形》，可彈出《參考波形》面板（如圖6.9），其中列舉了幾種常見的放電類型和干擾源類型。圖6.96.5 設置參數點擊《設置參數》-＞《設置》（如圖6.10），或者點擊快捷菜單的圖標，彈出參數設置窗口

<安順>天正華意電氣設備有限公司 安順超聲波測高儀廠家現貨直發
安順超聲波測高儀廠家現貨直發 <安順>天正華意電氣設備有限公司

安順手持式超聲波局部放電檢測儀注意事項1、超聲波是機械波，不受電磁波干擾，但受風力的影響，同時現場有澆花的水管滋水也會干擾測量結果。檢測時應選擇無風的天氣，把花草噴灌系統關掉。有時變壓器風扇因潤滑不好也產生超聲波，但它和設備電氣故障產生的局放超聲波信號很好區分。2、發現有異常現象后，不要輕易下結論。要深入細致分析原因排除其他影響因素，多次橫比縱比（見前面使用方法論述）。3、局放和機械振動都可產生超聲波，兩者要區分清。4、掃描時激光束不可正對人眼掃描。5、每次帶電檢測前都要檢查電池是否充滿電。八、售后服務儀器自購買之日起叁年內，屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。本手持式開關柜局部放電測試儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。手持式開關柜局部放電測試儀由2通道手持式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器（開口圓形互感器）、超聲波傳感器、TEV傳感器、校準脈沖發生器、測試電纜組成。

<安順>天正華意電氣設備有限公司 安順超聲波測高儀廠家現貨直發

安順手持式超聲波局部放電檢測儀使用方法1、使用者佩帶好耳機，手持巡線儀，打開電源手指扣住板機，激光對準檢測對象，聽是否有嘟嘟聲或看顯示器有無波形即可。2、制定掃描周期：一般一個月一次，對發出聲音小的設備十天一次，對發出聲音比較大的設備一周一次，對發出聲音的設備三天一次。使用單位根據自己的實際情況可制定適合自己的帶電監測周期方案。3、帶電監測不同于停電檢測，停電測試往往是根據規程規定的標準一次測試就可確定數據是否合格，設備有無故障；帶電監測必須看帶電監測的數據的變化趨勢，一般正常情況下，一次高壓設備在帶電運行時，用儀器監測其超聲波背景噪音應該是寂靜的。對于相鄰的同一類設備在同一時間段進行掃描，橫向?qū)Ρ绕浒l(fā)出的聲音的大小，按聲音的大小把這些劃分為重點監測對象、一般監測對象、忽略對象(基本沒有聲音的設備)。對于重點監測對象制定不同時間的縱比監測周期計劃，比如十天監測一次、一周監測一次、嚴重的三天監測一次，看其超聲波信號的發展變化趨勢。經幾個周期監測聲音越來越大，對其進行具體趨勢分析，排除負載過大等正常原因后，聲音還是越來越大，就可確定該設備有嚴重的放電等問題，不停電查找原因就要發生絕緣擊穿等重大事故，將嚴重影響整個電力系統的運行。

<安順>天正華意電氣設備有限公司

安順手持式超聲波局部放電檢測儀注意事項1、超聲波是機械波，不受電磁波干擾，但受風力的影響，同時現場有澆花的水管滋水也會干擾測量結果。檢測時應選擇無風的天氣，把花草噴灌系統關掉。有時變壓器風扇因潤滑不好也產生超聲波，但它和設備電氣故障產生的局放超聲波信號很好區分。2、發現有異常現象后，不要輕易下結論。要深入細致分析原因排除其他影響因素，多次橫比縱比（見前面使用方法論述）。3、局放和機械振動都可產生超聲波，兩者要區分清。4、掃描時激光束不可正對人眼掃描。5、每次帶電檢測前都要檢查電池是否充滿電。八、售后服務儀器自購買之日起叁年內，屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。本手持式開關柜局部放電測試儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。手持式開關柜局部放電測試儀由2通道手持式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器（開口圓形互感器）、超聲波傳感器、TEV傳感器、校準脈沖發生器、測試電纜組成。

安順超聲波測高儀廠家現貨直發

安順手持式超聲波局部放電檢測儀近幾年隨著國民經濟的發展，停電越來越難隨著狀態檢修的推廣帶電測試越來越重要已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法，紅外攝像儀、紫外攝像儀更易優先發現局放故障，因?yàn)榫址虐l(fā)生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下，研發出了手持式超聲波局部放電巡線儀裝置，填補了國內空白，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。二、功能及特點1、功能（1）本產品新增溫濕度顯示、GPS定位功能。（2）本產品有車載巡線功能，巡線速度為30邁左右 。（3）對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；（4）對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；（5）對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障；（6）發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；（7）在電力系統的交接及性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；（8）大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡線儀進行掃描。可很快發現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；（9）大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；（10）高壓密封氣體液體的泄漏檢測；

<安順>天正華意電氣設備有限公司
<安順>天正華意電氣設備有限公司 安順超聲波測高儀廠家現貨直發

安順手持式超聲波局部放電檢測儀1. 產品概述GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用，GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看，絕緣故障始終是影響GIS可靠性的重要原因之一，局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障，極易造成設備故障，將破壞電力系統正常運行，給國民經濟和社會正常秩序造成不良影響。因此，實現對GIS局部放電在線檢測意義重大。TH-9029UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量兩種新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大、濾波、數據采集、數據處理、局部放電參數計算，圖譜繪制，試驗報告自動生成，從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發；設備輕巧、攜帶方便、測量快速、便于現場使用；界面友好、操作簡單、刷新速率高；功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害，且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析，可清楚的判斷該電力設備的運行狀態。

安順手持式超聲波局部放電檢測儀 非接觸超聲法將傳感器放在設備外殼縫隙處，適用于高壓開關柜、環網柜的局放檢測，能有效檢出氣體雜質，技術參數：檢測頻率：中心頻率40kHz；測量范圍：0～80dBμV；靈敏度：-65dB（0dB ＝ 1volt/ubar?有效值SPL）。2.3.3 超聲法a）、接觸式超聲傳感器將傳感器貼在外殼表面，適用于GIS、變壓器、全絕緣開關柜（環網柜）的局放檢測，能有效檢出固體絕緣缺陷，技術參數：檢測頻率：20～200kHz；測量范圍：0-30mV；靈敏度：≤5 Pc。b）、非接觸式超聲傳感器將非接觸式超聲傳感器正對開關柜，等電氣設備的的縫隙處，可有效檢測出開關柜等非封閉設備的絕緣缺陷；諧振頻率：40kHz；動態范圍：-6～80dBuV。2.3.4 UHF超高頻法將傳感器置于盆式絕緣子處，適用于GIS、HGIS局放檢測技術參數：檢測頻率：300～1500MHz；靈敏度：≤1PC（實驗室環境）。2.3.5 暫態地電壓（TEV）法將傳感器貼在開關柜外殼表面，適用于高壓開關柜（環網柜）的局放檢測，技術參數：信號采集：電容耦合；頻率范圍：3～100MHz；測量范圍：0～60dB/mV；靈敏度：1mV。

<安順>天正華意電氣設備有限公司 安順超聲波測高儀廠家現貨直發

安順手持式超聲波局部放電檢測儀使用方法1、使用者佩帶好耳機，手持巡線儀，打開電源手指扣住板機，激光對準檢測對象，聽是否有嘟嘟聲或看顯示器有無波形即可。2、制定掃描周期：一般一個月一次，對發出聲音小的設備十天一次，對發出聲音比較大的設備一周一次，對發出聲音的設備三天一次。使用單位根據自己的實際情況可制定適合自己的帶電監測周期方案。3、帶電監測不同于停電檢測，停電測試往往是根據規程規定的標準一次測試就可確定數據是否合格，設備有無故障；帶電監測必須看帶電監測的數據的變化趨勢，一般正常情況下，一次高壓設備在帶電運行時，用儀器監測其超聲波背景噪音應該是寂靜的。對于相鄰的同一類設備在同一時間段進行掃描，橫向?qū)Ρ绕浒l(fā)出的聲音的大小，按聲音的大小把這些劃分為重點監測對象、一般監測對象、忽略對象(基本沒有聲音的設備)。對于重點監測對象制定不同時間的縱比監測周期計劃，比如十天監測一次、一周監測一次、嚴重的三天監測一次，看其超聲波信號的發展變化趨勢。經幾個周期監測聲音越來越大，對其進行具體趨勢分析，排除負載過大等正常原因后，聲音還是越來越大，就可確定該設備有嚴重的放電等問題，不停電查找原因就要發生絕緣擊穿等重大事故，將嚴重影響整個電力系統的運行。
