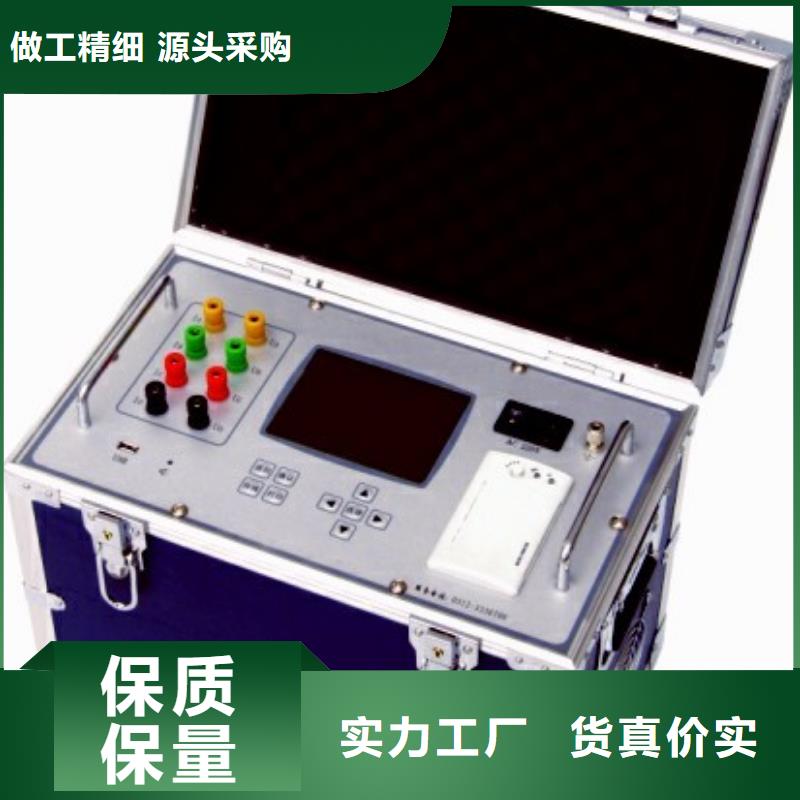

內蒙古烏蘭察布變壓器有載開關測試儀放大鍵：用于在查看波形界面放大波形。縮小鍵：用于在查看波形界面縮小波形。7. RS-232：出廠前調試時儀器與計算機之間通訊使用。8. U S B ：插入U盤時會顯示“USB設備已連接”，插入U盤后可以將數據存儲到U盤。六、內蒙古烏蘭察布當地操作說明6.1儀器接線 （1）無繞組接線方法將測試線黃、內蒙古烏蘭察布當地綠、內蒙古烏蘭察布當地紅測試鉗分別接到調壓開關X1（A1）、內蒙古烏蘭察布當地Y1（B1）、內蒙古烏蘭察布當地Z1（C1）上，并用短路線分別接到對應的X2（A2）、內蒙古烏蘭察布當地Y2（B2）、內蒙古烏蘭察布當地Z2（C2）上，黑色測試鉗接到中性點上，測試線的另一端分別接到儀器對應的端子上。帶繞組測試與不帶繞組測試相比較，前者的動作時間長，約3-7 ms。例如：無繞組測試4分接到5分接的開關動作波形的接線方法（見圖2）圖2（2）調壓側繞組Y型接線中性點引出的變壓器的接線方法拆去被測變壓器的三側引線，將非測試端（通常為中壓側、內蒙古烏蘭察布當地低壓側）分別三相短路接地。將測試鉗黃、內蒙古烏蘭察布當地綠、內蒙古烏蘭察布當地紅、內蒙古烏蘭察布當地黑依次夾到被測變壓器的調壓側（通常為高壓側）套管的A、內蒙古烏蘭察布當地B、內蒙古烏蘭察布當地C三相和中性點上，然后將測試線另一端黃、內蒙古烏蘭察布當地綠、內蒙古烏蘭察布當地紅、內蒙古烏蘭察布當地黑線分別接在儀器的A、內蒙古烏蘭察布當地B、內蒙古烏蘭察布當地C、內蒙古烏蘭察布當地N端子上。（見圖3A）圖3 （3）調壓側繞組Y型接線中性點沒有引出的變壓器的接線方法這種結構的試品在不吊芯情況下，中性點無法引出，只好每兩相一測試，例如測A、內蒙古烏蘭察布當地B兩相，接線方法如圖3B所示，把C相當作中性點， 操作步驟和帶繞組測試方法相同，只是在液晶屏上一次只顯示兩組波形和數據，數據的分析和有中性點引出的變壓器的分析方法相同，只是過渡電阻值需要換算：設測量值為R’，實際值為R，則兩相測量時R＝1/3R’（如單相測量時則R＝1/2R’）。待A、內蒙古烏蘭察布當地B相測完以后，可以再把A相當作中性點，測量B、內蒙古烏蘭察布當地C相，或者把B相當作中性點，測量A、內蒙古烏蘭察布當地C相。其接線方法和數據分析均相同。
