接地引下線導通測試儀欽州

欽州接地導通測試儀此時，如果按存儲鍵，可對數據進行存儲，如果想打印數據，長按選擇鍵可進行打印測試結果；按確認鍵，儀器重新開始測量，按復位鍵結束測試，儀器變?yōu)殚_始選擇界面。（8）如果想查詢數據，請按選擇鍵使查詢處于反顯，按確認鍵進入，屏幕顯示如下：記錄10 I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖七按“確認鍵”記錄號減一，顯示上一條記錄。按“存儲鍵”記錄號加一，顯示下一條記錄。按選擇鍵打印當前記錄。按復位鍵退出查詢。（9）如果儀器開機時顯示的時間不正確，可按選擇鍵使設置處反顯，按確認鍵進入，顯示如下：設置時間設置參數返回圖八按選擇鍵使設置時間反顯，按確認鍵進入下一界面：2009-12-2915：43：15圖九按選擇鍵進行修改，按確認鍵使光標后移，當光標到一項時，修改完成按確認鍵確認后時間開始變化，幾秒鐘后屏幕返返回圖八界面，選擇返回確認后回到圖三界面。五、儀器的成套性1、接地線成組電阻測試儀主機一臺 2、測 試 線 一套3、電 源 線 一條4、保 險 管（5A） 二只5、使用說明書 一本6、打 印 紙 兩卷7、接 地 線 一條8、合 格 證 一張9、保 修 卡 一張10、裝 箱 單 一張六、售后服務儀器自購買之日起一年內屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排便捷的處理方案。

欽州接地導通測試儀現以被測短路接地線實例具體說明按鍵操作。導線長度 ：5.3米導線截面積：70 mm2選擇電流：30A按要求接好測試線，插上電源線，打開電源開關，等進入選擇界面后，按“選擇鍵”選擇30A電流，按“確認鍵”確認并進入導線長度修改，當按選擇鍵后位反顯示，按選擇鍵進行更改，每按一次“選擇鍵”該位數值增1（如果大于9時，顯示“.”再選擇變?yōu)椤?”繼續循環） ，當變?yōu)?之后，按“確認鍵”確認，第二位反顯，同樣的方法按“選擇鍵” 選擇，當變?yōu)椤?”后按“確認鍵”確認，第三位反顯。選擇“3”后按“確認鍵”確認，第四位反顯，選擇“0”后確認，第五位反顯，同樣選擇“0”后確認，此時變?yōu)槿糠达@，如果輸入不正確的，可按選擇鍵重新輸入，否則按確認鍵進入“線截面積”選項，按“選擇鍵”進行選擇，選中“70 mm2”后按確認鍵進入“測試”選項，按確認鍵儀器開始測試，出現如下圖界面：正在充電請稍候…圖四電流達到設定值并且穩定后，屏幕顯示如圖五。I＝30.00A正在測試請稍候…圖五幾秒鐘后，屏幕顯示測試結果，如圖六。I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖六屏幕中各項代表的含義：I：儀器實際輸出電流值為30.02A；RL：被測導線為5.3米的總阻值。Rv: 被測導線平均每米電阻值。Ro：截面積為70m㎡的被測導線平均每米參考阻值。當Rv≤Ro：可以判斷出所測導線符合要求，產品合格，否則產品不合格，本判斷結果只能針對部分銅質材料接地線，不能全部以此做為判斷依據。

<欽州>天正華意電氣設備有限公司 接地引下線導通測試儀欽州

欽州接地導通測試儀測試完畢后一定要先按復位鍵，方可關閉電源，再拆除測試線。6、測試過程中，禁止移動測試夾和關斷供電線路。三、功能特點1、整機由高速單片機控制，自動化程度高，操作簡便。2、交/直流兩種工作方式，現場有無市電均可使用。3、采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇測試電流。4、保護功能完善，性能更可靠。 5、響應速度快，測量數據穩定，測試過程中自動刷新數據。6、智能化功率管理技術，有效減輕儀器內部發熱，節約能源。7、不掉電時鐘及不掉電存儲器，可保存數據。8、熱敏打印機，高速、靜音。四、技術指標1、輸出電流：自動、10A、5A、1A、200mA、40mA、＜5mA2、分辨率：0.1μΩ3、量程：100Ω～100KΩ （＜5mA檔）1Ω～250Ω （40mA檔）100mΩ～50Ω (200mA檔)5mΩ～10Ω (1A檔)1mΩ～2Ω (5A檔)0.5mΩ～1Ω (10A檔)0～100KΩ （自動檔）4、準確度： 0.2％5、工作溫度：-10～40℃6、工作濕度：＜80％RH，不結露五、系統介紹 儀器面板見圖一圖一1、交流開關：選擇交流工作方式，執行開機/關機操作。（打開交流開關時，請確保直流開關處于關閉狀態）。2、交流電源插座：儀器外接電源接口，需接入AC220V，50HZ電源。3、直流開關：選擇直流工作方式，執行開機/關機操作。（打開直流開關時，請確保交流開關處于關閉狀態）。4、充電接口：儀器內置電池充電接口（請使用儀器配套的專用充電器）。5、I＋、 I- ：電流輸出端子，I＋為輸出電流正，I-為輸出電流負。6、V＋、V- ：電壓輸入端子，V＋為電壓線正，V-為電壓線負。7、接地柱：儀器接地，保護設備及人身。8、打印機：微型打印機，打印輸出測試數據。

欽州接地導通測試儀測試與操作方法1、接線測量接線，見下圖：將紅色測試線的粗線接到I＋上， 細線接到V＋上， 將黑色測試線的粗線接到I-上，細線接到V-上，紅、黑兩把測試鉗分別夾到接大地網的兩根接地引下線上，并用力摩擦接觸點，確保接觸良好 2、開機、測試、打印接好線后，確認接線正確牢固。開機（開關上I為開，O為關），屏幕顯示如下圖：電流選擇：這時可通過選擇/打印鍵對測試電流進行選擇，每按一下該按鍵，顯示屏會滾動顯示以下幾個界面（界面顯示為可選擇的測試電流，及該電流對應的量程）：測試：選擇好所需測試電流后，按下確認鍵，開始測試，顯示屏顯示“正在充電”。同時電流表指示當前輸出電流值。過幾秒鐘之后，顯示“正在測試”：這時說明已充電完畢，進入測試狀態。幾秒后，就會顯示測試結果，如下圖。注意：此時儀器仍有輸出電流，測試結果也在隨時刷新（此時不可拆線）。打印測試結果：顯示測試結果后，可按住選擇/打印鍵1-2秒，打印機則會輸出打印結果（如不打印，請檢查打印紙是否用完，或打印紙是否安裝正確）。復位：測試完畢后，按復位鍵，儀器電源停止輸出電流，電流表回到零位，這時顯示屏回到初始界面。結束測量：復位之后，關斷電源后拆下測試線與電源線結束測量。七、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。

<欽州>天正華意電氣設備有限公司 接地引下線導通測試儀欽州

欽州接地導通測試儀顯示模式4位超大LCD顯示，灰白屏背光測量指示測量中LED閃爍指示，LCD倒計數顯示LCD尺寸108mm×65mm儀表尺寸長寬高：277.2mm×227.5mm×153mm測試線長紅色5m，黑色5m各2條測量時間電阻測試：約3秒/次；電壓測試：約2次/秒USB接口具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 通 訊 線USB通訊線1條數據存儲500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿數據查閱數據查閱功能：“MR”符號顯示溢出顯示超量程溢出功能：“OL”符號顯示報警功能測量值超過報警設定值時發出報警提示電池電壓電池電量實時顯示，電池電壓低時提醒及時充電自動關機“APO”指示，開機15分鐘后自動關機功耗待機: 30mA Max(背光關閉)開機開背光: 43mA Max測量：2A Max(背光關閉)質量儀表： 2397g(含電池)測試線：850g(含簡易測試線)儀表箱：1200g工作溫濕度-10℃～40℃；80％rh以下存放溫濕度-20℃～60℃；70％rh以下過載保護C1-C2 P1-P2各端口間AC 280V/3秒絕緣電阻10MΩ以上(電路與外殼之間500V)耐壓AC 3700V/rms(電路與外殼之間)電磁特性IEC61010-4-3，無線頻率電磁場≤1V/m 適合污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》電流極負6. 功能按鍵7. DC充電座 8. USB接口9. 測試按鍵 10.開關機鍵 11. 鱷魚夾 12. 測試線（紅黑各2條） 六.操作方法1．開關機按“ON/OFF”鍵實現開關機。開機后有下角顯示“APO”，不操作時15分鐘后自動關機。2．電池電壓檢查開機后，如果LCD顯示電池電壓低符號“ ”，表示電池電量不足，請及時充電。電池電力充足能保證測量的精度。電池電量減少時，電量指示條減少。3．等電位電阻精密測試測試時先去除被測物體表面的絕緣層、氧化層測量等電位電阻或者直流低阻時不能帶電測試測試線與檢測儀、被測物體間連接要可靠由于元件測試線發熱會引起誤差，建議每次測試時間間隔30秒，測量結果會更準確測試時檢測儀顯示OL符號，表示被測兩點間等電位值超過量程，檢查測試線接觸情況，可能被測試兩點間開路開機后

<欽州>天正華意電氣設備有限公司
接地引下線導通測試儀欽州 <欽州>天正華意電氣設備有限公司

欽州接地導通測試儀設置完成后，長按“”鍵開始測試。單次測試模式下，測試開始時，顯示“充電中…”，充電至指定電流值時開始測試，顯示“正在測試…”，在測試完成后顯示測試的電阻值，若被測試電阻超量程上限時顯示“--OL--”。連續測試模式下，長按“”開始測試，此模式下儀器實時顯示測量的電阻值和電流值，等待顯示的電阻值穩定之后，短按“”可停止測試并保存數據。若接線不良，則顯示“接線不良”提示。在測試電感較大的電阻時（例如變壓器繞組），測試完成后會有蜂鳴響提示，表示正在放電，注意需在放電完成后方可進行下一次測試。測試過程中若需中斷測試，可短按“”鍵中斷，儀表會停止測試并立即開始放電，等待放電結束即可開始下一次測試。（儀表在測試普通電阻時沒有蜂鳴器放電提示，用戶只需在有示值顯示后5秒左右再測試即可。）（3）自檢用戶可用隨儀器配備的自檢電阻進行儀器自檢測試，若儀表測試的電阻阻值與標準電阻阻值誤差在0.1％范圍內即表示儀表直流電阻測試功能正常。（4）儀器的保護措施為了保護操作人員和儀器設備的，本儀表具備輸入過流保護，輸出過流保護，儀器高溫保護，測試負載放電保護，電池電量低等幾種保護措施。五. 電池管理長時間不使用儀表時，請每2個月給電池充電一次。電池電量低時，請及時充電。電池過充或過放均會損壞電池。必須使用標配的充電器充電。1．電池出現無格指示代表電池電量幾乎耗盡，顯示“”符號，儀表將自動關機。此時請盡快使用充電器充電，以維護電池，若電池過度放電有可能造成電池性損壞。2．按“”鍵0.5秒檢查儀表能否正常開機，若仍不能開機，請聯系廠家處理。3．若需更換電池，請聯系廠家處理。六. 裝箱單儀器1臺測試線（黑色線長10米；紅色線長50米）2條（紅、黑各1條）自檢電阻1個電源線1條打印紙1卷充電器1個（25.2V 3A）附件工具箱1個保險絲4個（3A、30A各2個）接地線1條RS232數據線1條用戶手冊/保修卡/合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

<欽州>天正華意電氣設備有限公司
<欽州>天正華意電氣設備有限公司 接地引下線導通測試儀欽州
<欽州>天正華意電氣設備有限公司 接地引下線導通測試儀欽州

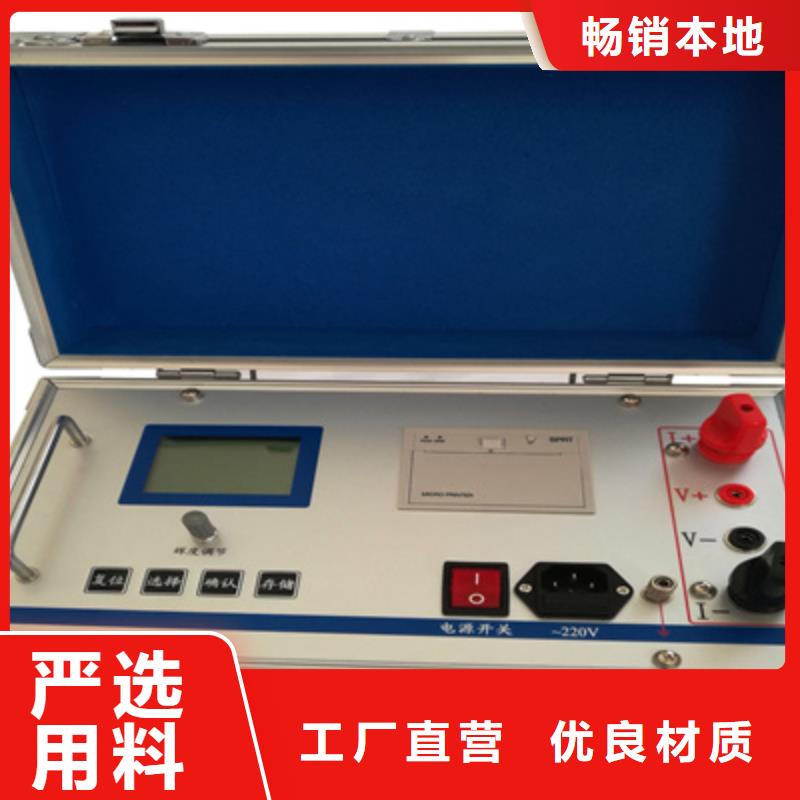

欽州接地導通測試儀按鍵：執行儀器各種操作：復位： 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。循環： 按此鍵光標在主菜單循環滾動。選擇： 本機復位后，按此鍵進行電流預置；測試完成后，長按此鍵可打印輸出測試數據。確認： 輸出電流選擇完畢后按下此鍵，由微機控制實現全部測試過程。10、輝度調節：可通過其進行顯示屏輝度調節。11、顯示屏:128×64點陣液晶顯示屏，顯示菜單、電流和電阻值等。六、測試與操作方法 1、接線儀器接線見下圖（線軸為選配件）：將紅色測試線的插片接到I＋上，插桿接到V＋上，測試鉗接到試品一端，將黑色測試線的插片接到I-上，插桿接到V-上，測試鉗接到試品另一端。接線時應清理導體接觸面氧化層或用力扭動幾下接線鉗，以保證導體接觸面接觸良好。2、開機、測試、打印開機后屏幕顯示如下圖：◆選擇電流：按循環鍵光標可在修改時鐘、查詢數據、選擇電流之間循環移動。將光標移至選擇電流后，按選擇鍵可滾動顯示不同的待選測試電流值（自動、10A、5A、1A、200mA、40mA、＜5mA）。◆測試：選定測試電流后，按確認鍵可啟動測量。在上圖界面中光標不論在任何位置，按確認鍵均可啟動測量。啟動測量后屏幕顯示“正在充電”。稍后顯示“正在測試…”。幾秒后，就會顯示所測阻值，如下圖。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。◆打印：顯示測試結果后，長按選擇鍵可打印測試結果。◆結束測試：測試完畢后，按復位鍵，儀器停止輸出電流，屏幕恢復初始狀態，方可重新接線進行下次測量，或關斷電源后拆下測試線與電源線結束測量。

<欽州>天正華意電氣設備有限公司 接地引下線導通測試儀欽州

欽州接地導通測試儀性能特點1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。4、功能強大。可測量電流樁，電壓樁，接地電阻、輔助機、土壤電阻率。5、操作簡單。全中文菜單式操作，直接顯示出測量結果。6、布線勞動量小，無需大電流線。三、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：45Hz、55Hz 雙頻7、輸出電流：10A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥1mm2電壓線銅芯截面積≥1.0mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg四、儀器測試的操作過程及功能說明1、測量原理框圖及測試接線圖圖1測量原理示意圖R0 回路電阻大約5～200Ω Rx 測試電阻大約0～200Ω Rf 標準電阻 測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1mm2測量電壓線1：長度為0.618D；線徑： ≥1.0mm2測量電壓線2： 接被測地網測量接地線： 接被測地網。面板示意圖1．電流極(C1)2．電壓極1(P1)3．電壓極2(P2)4．接地網(C2)5．打印機6．電源輸入7．接地線8．修改菜單內容，采用循環滾動方式9．修改菜單內容，采用循環滾動方式10. 修改菜單內容，采用循環滾動方式11. 啟停鍵12.電源開關13.液晶顯示屏測量接線如下圖電流極（C1） 電壓極1（P1） 電壓極2（P2）接地網（C2） 電流樁 電壓樁地網圖2三極法測量接線示意圖說明：電壓極2（P2）接地網（C2）兩線必需都要連接在儀器上，然后按測量操作步驟進行測試。

<欽州>天正華意電氣設備有限公司 接地引下線導通測試儀欽州

欽州接地導通測試儀性能特點1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。4、功能強大。可測量電流樁，電壓樁，接地電阻、輔助機、土壤電阻率。5、操作簡單。全中文菜單式操作，直接顯示出測量結果。6、布線勞動量小，無需大電流線。三、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：45Hz、55Hz 雙頻7、輸出電流：10A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥1mm2電壓線銅芯截面積≥1.0mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg四、儀器測試的操作過程及功能說明1、測量原理框圖及測試接線圖圖1測量原理示意圖R0 回路電阻大約5～200Ω Rx 測試電阻大約0～200Ω Rf 標準電阻 測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1mm2測量電壓線1：長度為0.618D；線徑： ≥1.0mm2測量電壓線2： 接被測地網測量接地線： 接被測地網。面板示意圖1．電流極(C1)2．電壓極1(P1)3．電壓極2(P2)4．接地網(C2)5．打印機6．電源輸入7．接地線8．修改菜單內容，采用循環滾動方式9．修改菜單內容，采用循環滾動方式10. 修改菜單內容，采用循環滾動方式11. 啟停鍵12.電源開關13.液晶顯示屏測量接線如下圖電流極（C1） 電壓極1（P1） 電壓極2（P2）接地網（C2） 電流樁 電壓樁地網圖2三極法測量接線示意圖說明：電壓極2（P2）接地網（C2）兩線必需都要連接在儀器上，然后按測量操作步驟進行測試。

<欽州>天正華意電氣設備有限公司

欽州接地導通測試儀測試完畢后一定要先按復位鍵，方可關閉電源，再拆除測試線。6、測試過程中，禁止移動測試夾和關斷供電線路。三、功能特點1、整機由高速單片機控制，自動化程度高，操作簡便。2、交/直流兩種工作方式，現場有無市電均可使用。3、采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇測試電流。4、保護功能完善，性能更可靠。 5、響應速度快，測量數據穩定，測試過程中自動刷新數據。6、智能化功率管理技術，有效減輕儀器內部發熱，節約能源。7、不掉電時鐘及不掉電存儲器，可保存數據。8、熱敏打印機，高速、靜音。四、技術指標1、輸出電流：自動、10A、5A、1A、200mA、40mA、＜5mA2、分辨率：0.1μΩ3、量程：100Ω～100KΩ （＜5mA檔）1Ω～250Ω （40mA檔）100mΩ～50Ω (200mA檔)5mΩ～10Ω (1A檔)1mΩ～2Ω (5A檔)0.5mΩ～1Ω (10A檔)0～100KΩ （自動檔）4、準確度： 0.2％5、工作溫度：-10～40℃6、工作濕度：＜80％RH，不結露五、系統介紹 儀器面板見圖一圖一1、交流開關：選擇交流工作方式，執行開機/關機操作。（打開交流開關時，請確保直流開關處于關閉狀態）。2、交流電源插座：儀器外接電源接口，需接入AC220V，50HZ電源。3、直流開關：選擇直流工作方式，執行開機/關機操作。（打開直流開關時，請確保交流開關處于關閉狀態）。4、充電接口：儀器內置電池充電接口（請使用儀器配套的專用充電器）。5、I＋、 I- ：電流輸出端子，I＋為輸出電流正，I-為輸出電流負。6、V＋、V- ：電壓輸入端子，V＋為電壓線正，V-為電壓線負。7、接地柱：儀器接地，保護設備及人身。8、打印機：微型打印機，打印輸出測試數據。

欽州接地導通測試儀設置完成后，長按“”鍵開始測試。單次測試模式下，測試開始時，顯示“充電中…”，充電至指定電流值時開始測試，顯示“正在測試…”，在測試完成后顯示測試的電阻值，若被測試電阻超量程上限時顯示“--OL--”。連續測試模式下，長按“”開始測試，此模式下儀器實時顯示測量的電阻值和電流值，等待顯示的電阻值穩定之后，短按“”可停止測試并保存數據。若接線不良，則顯示“接線不良”提示。在測試電感較大的電阻時（例如變壓器繞組），測試完成后會有蜂鳴響提示，表示正在放電，注意需在放電完成后方可進行下一次測試。測試過程中若需中斷測試，可短按“”鍵中斷，儀表會停止測試并立即開始放電，等待放電結束即可開始下一次測試。（儀表在測試普通電阻時沒有蜂鳴器放電提示，用戶只需在有示值顯示后5秒左右再測試即可。）（3）自檢用戶可用隨儀器配備的自檢電阻進行儀器自檢測試，若儀表測試的電阻阻值與標準電阻阻值誤差在0.1％范圍內即表示儀表直流電阻測試功能正常。（4）儀器的保護措施為了保護操作人員和儀器設備的，本儀表具備輸入過流保護，輸出過流保護，儀器高溫保護，測試負載放電保護，電池電量低等幾種保護措施。五. 電池管理長時間不使用儀表時，請每2個月給電池充電一次。電池電量低時，請及時充電。電池過充或過放均會損壞電池。必須使用標配的充電器充電。1．電池出現無格指示代表電池電量幾乎耗盡，顯示“”符號，儀表將自動關機。此時請盡快使用充電器充電，以維護電池，若電池過度放電有可能造成電池性損壞。2．按“”鍵0.5秒檢查儀表能否正常開機，若仍不能開機，請聯系廠家處理。3．若需更換電池，請聯系廠家處理。六. 裝箱單儀器1臺測試線（黑色線長10米；紅色線長50米）2條（紅、黑各1條）自檢電阻1個電源線1條打印紙1卷充電器1個（25.2V 3A）附件工具箱1個保險絲4個（3A、30A各2個）接地線1條RS232數據線1條用戶手冊/保修卡/合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

欽州接地導通測試儀功能特點1) 抗干擾能力強：采用軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠，重復性好。2) 特殊電源設計：儀器直流開路電壓高，阻斷工頻干擾電壓能力強，阻斷工頻干擾電壓至50V波峰值，并可同時測量現場工頻干擾電壓幅值。3) 電阻溫度換算功能：方便不同溫度條件下的測試數據對比，判斷接地網出現銹蝕、斷裂等變化狀況。4) 便攜式設計：儀器自帶高能鋰電池充電電池組，連續工作時間長達8小時，體積小、重量輕，攜帶方便。5) 全中文菜單：操作簡單，直接顯示出測量結果是否滿足要求，可記錄/存儲/打印所有的測量數據，且自帶微型打印機可現場打印測量結果。3 技術參數1) 測試電流及開路電壓：可達到10A/25V。2) 測量方式及電流輸出：自動--程序自動加載測試電流手動--選檔DC 1A、2A、5A、10A3) 儀器抵抗工頻干擾電壓能力：儀器選擇“有干擾”測量方式時，測試端可抵御工頻感應電壓范圍5~50V。4) 電阻測試范圍及準確度：測試電流被測導通阻值范圍準確度無干擾有干擾1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作環境：溫度-20～50℃ 濕度≤90％RH6) 儲存環境：溫度-30～60℃ 濕度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用說明圖1 面板1—儀器外箱：高強度ABS密封箱； 2—打印機：測試數據的即時打印3—接地端子：儀器外殼地； 4—C1端子：儀器電流輸出＋； 5—P1端子：儀器電壓輸入＋； 6—P2端子：儀器電壓輸入-； 7—C2端子：儀器電流輸出-； 8—充電接口：用于儀器電池充電；9—工作開關：工作電源開關；10—按鍵：儀器操作功能按鍵；11—液晶屏：儀器工作與測試過程動態顯示；

<欽州>天正華意電氣設備有限公司 接地引下線導通測試儀欽州
