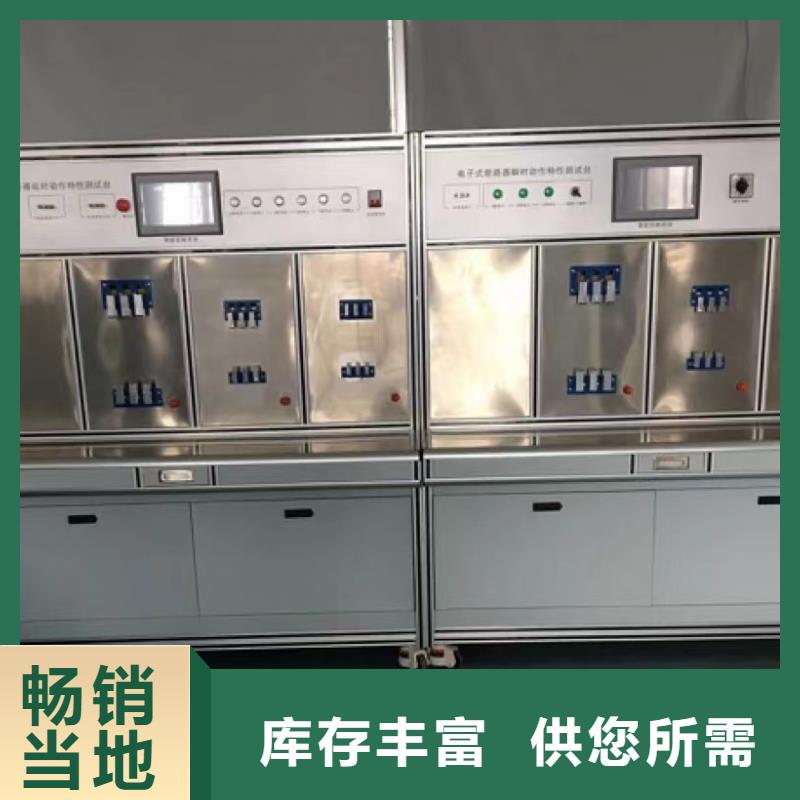

海東大電流發生器智能型大電流試驗臺一、用途 TH-系列智能三相大電流發生器廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH系列智能三相大電流發生器是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH系列智能三相大電流發生器采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好。 三、技術要求 1.運行條件 1.1 周圍空氣溫度 溫度：不高于40℃ 溫度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空氣濕度：＋40℃時不超過50％ 1.4 電源電壓：三相四線 AC 380V±10％，50Hz±1Hz 1.5 供電容量：≥150KVA 2.設計、生產執行標準、參考文獻 2.1 JB/T9641—1999 《試驗變壓器》 2.2 GB/T10228—1997 《干式電力變壓器技術參數和要求》 2.3 GB 50054-95 《低壓配電設計規范》2.4 GB 50055-93 《通用用電設備配電設計規范》 2.5 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 2.6 GB 6738-86 《電測量指示和記錄儀表及其附件的要求》二、系統基本組成及參數 1.低壓電源分配柜 〖產品外形圖〗 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 1.2 容 量：150KVA 1.3 電 壓：三相四線380V 1.4 電 流：100A 1.5 內置150A/380V手動式智能型斷路器1臺、200/5A、0.5級電流互感器一支、數顯智能電流表各一塊（0.5級） 、過流保護繼電器一塊、數顯智能電壓表一塊（0.5級）及相對應的指示燈等。 1.6 數 量：1臺 1.7 體 積：1200×9201330mm3 1.8 重 量：約120Kg2.大電流發生器

<海東>天正華意電氣設備有限公司

海東大電流發生器交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的性、可靠性。6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCKMNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）備選功能.8） 帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用進口傳感器并采用當前電力電子技術，抗干擾能力強，輸出精度高，0.5級。可達0.2級。9）. 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。10）.可以顯示三相全程電流曲線和多達120路溫度曲線圖。可帶微型打印機，可現場隨時打印曲線圖及測試數據11）.試驗報告為WORD格式文檔可在儀器內部進行編輯、整理、打印12）. 可根據用戶要求定制測試模塊，軟件終身免費升級

海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全 <海東>天正華意電氣設備有限公司

海東大電流發生器 智能三相電流源的技術條件規范，均依照 開關柜行業標準和規范，如果標準之間有差異，以較高標準執行。在配電網中運行的電力設備如配電變壓器、開關柜、環網柜、隔離開關、真空開關、消弧線圈、電抗器等大電流設備，當其內部存在因制造不良、老化及外力破壞等因素造成的絕緣缺陷時，就會造成設備溫升升高的故障或絕緣事故，嚴重影響到配電網的正常運行。為防止此類重大事故的發生，溫升試驗是保證各大電流設備使用壽命和運行的重要試驗。是真實檢驗各個電力設備尤其是通過大電流易發熱部位是否合格的檢驗方式。為了保證電力設備的可靠性，溫升試驗系統的建立顯得尤為重要。 標準對各電力設備的各部位溫升限值做出了明確規定，并提出了相應的試驗方法。溫升試驗的目的，一是為了驗證各電力設備設計結構及冷卻系統是否合理；二是為了驗證各電力設備在規定的條件下，的溫升是否滿足標準規定的限值。

海東大電流發生器操作界面說明5.1 打開電源總開關，電腦啟動顯示初始界面如下：1、界面分為兩個獨立區域，左邊為試驗電流，即試驗輸出的三相電流。2、下面的顯示紅色的電流為設定電流，如果選擇自動方式時計算機自動調整輸出的電流大小至設定值。3、調壓器限位狀態，依次為A、B、C三相的上限位及下限位狀態指示。4、右邊的按鈕分別為手動調壓方式的單獨升降及同升同降。5、自動按鈕需合閘后才能有效。6、分閘按鈕時調壓器自動歸零，直至下限位變為紅色。7、按設置按鈕后顯示界面如下：此時為出廠狀態，盡量不要隨便設置。六、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.通電前請檢查電源電壓:交流380V ±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污，應放在平穩及灰塵少的地方有室內無腐蝕性、可爆性氣體。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。7.開機前請檢查輸出旋鈕是否在零位。七、運輸、貯存1.運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。2.貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。八、開箱及檢查1.開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。2.檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務

海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全 <海東>天正華意電氣設備有限公司

海東大電流發生器 用戶界面按照工藝要求設計好的用戶界面有很多按鈕，當觸摸屏按鈕被按下時，觸摸屏會給PLC 發一個位置坐標（格式為AA 73坐標CC 33 C3 3C），使其根據坐標的正確性來執行相應的指令。如按鈕"溫度曲線"它的有效區域是右上角和左下角這2個點坐標的組合（X0Y0 X 1Y1 ）， 其中X 0Y0 為"溫度曲線"右上角坐標，X1Y1 為"溫度曲線"左下角坐標。當"溫度曲線"按鈕被按下時，觸摸屏就給PLC發送相應的坐標指令， PLC收到坐標（X Y）后進行判斷， 若X0≤X≤X1 且Y0≤Y≤Y1則PLC給觸摸屏發送顯示溫度曲線的指令，觸摸屏上就會顯示如圖3所示的實時溫度曲線。同理，可以進行PID參數的設置。觸摸屏和PLC組合系統的研究既利用了PLC 強大的控制功能，又發揮了觸摸屏友好的人機交互、靈活、可靠的優點，大大減少了操縱臺上的開關數量，省去了復雜的電氣接線，使操作人性化。操作人員可以直接通過觸摸屏的按鈕來控制系統的運行，簡化了操作難度，且通過運行曲線可以更直觀地掌握系統的運行狀態。系統具有實時顯示被控系統的參數值、顯示曲線、控制、報警、記錄及設置參數等功能，實現了PLC的可視化功能。PLC和觸摸屏的組合使用是工控領域的發展趨勢。

海東大電流發生器TH-1000A三相大電流發生器，是我公司經過長期的試驗，針對斷路器，電流互感器和電動機保護器的性能特征，專業化的設計，該裝置主要用于對斷路器、電動機保護器和電流型電動機保護器、熱電偶的校驗。而且還可以對所有的過流自動化保護裝置進行相應的、有效的檢驗和測試。本儀器在設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定、讀數直觀快捷，而高精度傳感器的應用，則有效的保證了測試數據的準確性。 二、適用范圍 1、適用于各類型的電流互感器、斷路器 低壓電動機保護器、熱繼電器測試。2、適用于生產電動機保護器廠家進行產品質量校驗、出廠試驗調試。 3、適用于各高校及科研機構的研發、試驗、教學。三、主要特點及技術參數 ◆可輸出0～1000A（可定制）電流 2000A◆可同時串接若干只校驗，提高工作效率[技術參數]1、電源輸入：AC 380/220V 50Hz 三相四線2、輸出電流：0～1000A（可定制）四、操作方法（1）電源接通前，應斷開“電源控制”開關，并將“三相調壓器”旋鈕調零位。（2）接通電源，將“電源輸入” A、B、C、N端子接入三相四線電源，然后將“A、B、C三相電流輸出”端子及連至被測點。（3）連接完畢后，合上“電源控制”開關，把調至所需要的電流，按下“啟動”按鈕，分相調節“三相調壓器”旋鈕，調出所需要的電流數值，然后按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測繼電器進行特性試驗。

<海東>天正華意電氣設備有限公司 海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全

海東大電流發生器 智能大電流發生器一、概述TH系列智能大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研院所等部門，屬于短時或斷續工作制，具有體積小、重量輕、使用維修方便等特點。二、產品特點1.320×240液晶顯示器、高速熱敏打印機。2.高精度傳感器和高性能14位AD采集芯片。3.人機對話全鍵盤操作方式，智能化工作全過程。4.任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單。5.實時顯示輸出電流，時間結果，顯示直觀明了。6.完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間。7.具有回零檢測功能，回零確定后才可進行試驗，可靠。8.逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零。9.超過設定輸出電流上限，電機自動回零，并發生聲光報警。10.精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。11.自動錯誤診斷，易于發現和解決問題。12.可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。三、技術參數1.通流計時范圍：999S2.沖擊計時范圍：0-999mS3.環境溫度：－20℃至50℃4.電流精度 ≤1.0％ (F.S)

<海東>天正華意電氣設備有限公司 海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全

海東大電流發生器 智能三相電流源的技術條件規范，均依照 開關柜行業標準和規范，如果標準之間有差異，以較高標準執行。在配電網中運行的電力設備如配電變壓器、開關柜、環網柜、隔離開關、真空開關、消弧線圈、電抗器等大電流設備，當其內部存在因制造不良、老化及外力破壞等因素造成的絕緣缺陷時，就會造成設備溫升升高的故障或絕緣事故，嚴重影響到配電網的正常運行。為防止此類重大事故的發生，溫升試驗是保證各大電流設備使用壽命和運行的重要試驗。是真實檢驗各個電力設備尤其是通過大電流易發熱部位是否合格的檢驗方式。為了保證電力設備的可靠性，溫升試驗系統的建立顯得尤為重要。 標準對各電力設備的各部位溫升限值做出了明確規定，并提出了相應的試驗方法。溫升試驗的目的，一是為了驗證各電力設備設計結構及冷卻系統是否合理；二是為了驗證各電力設備在規定的條件下，的溫升是否滿足標準規定的限值。

海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全 <海東>天正華意電氣設備有限公司

海東大電流發生器 智能三相電流源的技術條件規范，均依照 開關柜行業標準和規范，如果標準之間有差異，以較高標準執行。在配電網中運行的電力設備如配電變壓器、開關柜、環網柜、隔離開關、真空開關、消弧線圈、電抗器等大電流設備，當其內部存在因制造不良、老化及外力破壞等因素造成的絕緣缺陷時，就會造成設備溫升升高的故障或絕緣事故，嚴重影響到配電網的正常運行。為防止此類重大事故的發生，溫升試驗是保證各大電流設備使用壽命和運行的重要試驗。是真實檢驗各個電力設備尤其是通過大電流易發熱部位是否合格的檢驗方式。為了保證電力設備的可靠性，溫升試驗系統的建立顯得尤為重要。 標準對各電力設備的各部位溫升限值做出了明確規定，并提出了相應的試驗方法。溫升試驗的目的，一是為了驗證各電力設備設計結構及冷卻系統是否合理；二是為了驗證各電力設備在規定的條件下，的溫升是否滿足標準規定的限值。

海東大電流發生器交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的性、可靠性。6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCKMNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）備選功能.8） 帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用進口傳感器并采用當前電力電子技術，抗干擾能力強，輸出精度高，0.5級。可達0.2級。9）. 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。10）.可以顯示三相全程電流曲線和多達120路溫度曲線圖。可帶微型打印機，可現場隨時打印曲線圖及測試數據11）.試驗報告為WORD格式文檔可在儀器內部進行編輯、整理、打印12）. 可根據用戶要求定制測試模塊，軟件終身免費升級

<海東>天正華意電氣設備有限公司 海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全

海東大電流發生器操作界面說明5.1 打開電源總開關，電腦啟動顯示初始界面如下：1、界面分為兩個獨立區域，左邊為試驗電流，即試驗輸出的三相電流。2、下面的顯示紅色的電流為設定電流，如果選擇自動方式時計算機自動調整輸出的電流大小至設定值。3、調壓器限位狀態，依次為A、B、C三相的上限位及下限位狀態指示。4、右邊的按鈕分別為手動調壓方式的單獨升降及同升同降。5、自動按鈕需合閘后才能有效。6、分閘按鈕時調壓器自動歸零，直至下限位變為紅色。7、按設置按鈕后顯示界面如下：此時為出廠狀態，盡量不要隨便設置。六、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.通電前請檢查電源電壓:交流380V ±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污，應放在平穩及灰塵少的地方有室內無腐蝕性、可爆性氣體。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。7.開機前請檢查輸出旋鈕是否在零位。七、運輸、貯存1.運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。2.貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。八、開箱及檢查1.開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。2.檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務

<海東>天正華意電氣設備有限公司 海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全

海東大電流發生器系統的基本組成 1.電源分配及輸出原理 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制； 4.2.8 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控； 4.2.9 試驗過程中，密切注視數字表上的電流變化，時刻提醒操作人員注意； 4.2.10 試驗時間可任意設定，0～24 小時； 4.2.11 高精度傳感器配合高性能電流表，測量數據準確可靠； 4.2.12 手動動計時功能，當電流自動上升至目標值時，可以確認計時； 4.2.13 帶緊急停止按鈕，在緊急情況下，可用于迅速切斷系統電源，確保人身； 4.2.14 具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，可靠； 4.2.16 過流等故障時，保護即時，準確，可靠； 4.2.17 采用硬抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象； 4.2.18 可以實現 10～1000A 的精度在技術要求范圍之內； 4.2.19 大電流發生器可選擇6相輸出或單相輸出； 4.2.20 輸出時，可選擇 A、B、C 其中一相輸出； 4.2.21 6路輸出時，可同時調節6路，也可分別對每一路進行調節；4.2.22 6路輸出時，可每相輸出并聯，也可分別對每一相串聯輸出； 4.2.23 整體設計美觀大方，結構合理、可靠耐用。 4.3 系統技術參數 4.3.1 額定容量：60kVA（系統由控制柜、6臺調壓器和6臺三相大電流變壓器一體式組成）。 4.3.2 輸出電流：三相 AC1000A 6路4.3.3 輸出電壓：三相 AC 0～5V（相電壓）4.3.4 電壓測量精度：1.0％FS±3字 4.3.5 電流測量精度：1.0％FS±3字 4.3.6 互感器精度：0～630A 0.5 級；

<海東>天正華意電氣設備有限公司 海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全

海東大電流發生器需方技術要求1.1：功能要求 用于35kV及以下額定電流6300A及以下各類開關柜1.1倍額定電流溫升試驗。溫升試驗裝置技術性能需滿足根據GB/T11022、DL/T 593、GB/T 3906、DL/T 404等試驗標準對開關柜進行試驗的要求。1.2 技術參數要求?輸入接口：三相四線制（需方實驗室可提供相線電纜三根，零線一根，另可提供接地線）?輸入電壓：380V?輸入電流：小于552.6A?輸出電流：AC范圍 0到7000A，連續可調， 且該輸出電流為真有效值（指負載被試開關柜及相關標準規定的試驗附件， 可輸出的電流有效值， 電流穩定輸出時間應滿足工作時間要求）?輸出波形：標準正弦波?輸出頻率： 50Hz （＋5％， -2％）?輸出電壓：0-10V或以上，且連續可調?工作時間：電流輸出不少于24小時?輸出相數：三相?冷卻方式：自然冷卻?三相電流不平衡率：小于2％?保護設置：過流、過壓、過熱、短路保護?具備供電電源三相輸入電壓、輸入電流、補償電壓、補償電流、參數監測和顯示功能?具備三相輸出電壓、輸出電流的監控和顯示功能?具備試驗過程記錄功能（持續記錄輸出電壓、輸出電流、各溫度測點溫度值等相關數據）?具備試驗結果自動計算功能?配套30路熱電偶（或其他滿足試驗標準要求的傳感器）溫度巡檢系統?具備全自動測試與手動測試兩種方法，全自動測試時只需簡單設置試驗電流、時間、記錄步長即可，帶自動穩流系統。系統跟蹤目標電流，自動調整、平衡三相輸出電壓、電流，并可自動記錄電流、電壓、各路溫度傳感器數據，可導出生成常用電子報表格式。

海東大電流發生器智能型大電流試驗臺一、用途 TH-系列智能三相大電流發生器廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH系列智能三相大電流發生器是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH系列智能三相大電流發生器采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好。 三、技術要求 1.運行條件 1.1 周圍空氣溫度 溫度：不高于40℃ 溫度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空氣濕度：＋40℃時不超過50％ 1.4 電源電壓：三相四線 AC 380V±10％，50Hz±1Hz 1.5 供電容量：≥150KVA 2.設計、生產執行標準、參考文獻 2.1 JB/T9641—1999 《試驗變壓器》 2.2 GB/T10228—1997 《干式電力變壓器技術參數和要求》 2.3 GB 50054-95 《低壓配電設計規范》2.4 GB 50055-93 《通用用電設備配電設計規范》 2.5 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 2.6 GB 6738-86 《電測量指示和記錄儀表及其附件的要求》二、系統基本組成及參數 1.低壓電源分配柜 〖產品外形圖〗 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 1.2 容 量：150KVA 1.3 電 壓：三相四線380V 1.4 電 流：100A 1.5 內置150A/380V手動式智能型斷路器1臺、200/5A、0.5級電流互感器一支、數顯智能電流表各一塊（0.5級） 、過流保護繼電器一塊、數顯智能電壓表一塊（0.5級）及相對應的指示燈等。 1.6 數 量：1臺 1.7 體 積：1200×9201330mm3 1.8 重 量：約120Kg2.大電流發生器

<海東>天正華意電氣設備有限公司 海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全

海東大電流發生器 系統設置界面當前溫度：顯示目前溫度傳感器溫度。如果顯示800.0 則說明溫度傳感器故障，或是沒有安裝。報警溫度：當溫度達到該溫度是系統發出報警聲。同時屏幕進行顯示具體那一路溫度報警。停機溫度：當達到停機溫度時。系統發出報警聲，同時且電流輸出。屏幕提示具體那一路溫度報警。一旦停機溫度被執行，需返回主菜單報警，才能重新進行測試。在重新測試前，請做好測試前檢查工作。五、測試舉例1. 多次電流輸出測試1）進入自動測試設置界面2）設置輸出電流100A3）設置輸出時間3分30秒4）設置暫停時間5分0秒5）重復次數3次6）按下 “依據時間重復測試”7）點擊下一步 進入自動測試界面，按下開始按鈕進行測試測試開始后系統，將輸出電流3分30秒，然后中斷輸出，等待4分鐘后重新啟動輸入，如此循環3次后停止。2. 大電流溫升測試。1）設置溫度上限40攝氏度。溫度下限35攝氏度。2）溫度5 溫度6不使用。設置為零度。3）重復次數設置為 1 次。4）輸出電流設置為100A4） 按下“依據溫度重復試驗”按鈕。點擊下一步 進入自動重復試驗界面。按下啟動按鈕，系統自動開始試驗。當達到溫度上限，系統停止輸出。通過查看數據 可以知道允許溫度下的電流值。注1：如果在系統進行測試時安裝溫度傳感器，可能因為插接瞬間的電阻改變導致系統誤報從而引起系統報警或是直接停機導致本次測試失敗。注2：自動測試狀態，理論上講是可以實現完全無人職守化測試，但是限于對外部傳感器的安裝工藝及測溫點的限制，請在測試時至少保證一名工作人員在場。

<海東>天正華意電氣設備有限公司 海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全

海東大電流發生器系統說明為了使PLC的應用更加靈活并實現可視化， 對PLC和觸摸屏組合控制系統進行了研究。主要采用S7-300 CPU和觸摸屏作為系統的控制器和人機界面， 采集現場的溫度、電壓電流信號， 控制現場的執行機構。系統已投入運行數年，其運行效果良好。PLC是一種結構簡單、通用性好、功能較完備的新型控制元件， 其主要優點是抗干擾能力強， 可以提高系統的可靠性和穩定性以及生產效率， 特別適用于工業控制。觸摸屏是一種連接人和機器的人機界面， 它代替了原始的控制臺和顯示器， 可用于數據顯示和參數設置，并且可以用動態曲線的形式描述系統的控制過程； 擴展了PLC的功能， 減少了按鈕、開關、儀表等儀器的使用。3.1.3.2.1系統組成：本系統采用Siemens S7-300（具體型號，采用不同cpu以滿足客戶需求，祥見技術協議）和觸摸屏組成的系統控制現場的接觸器、電動機和溫度控制器等執行機構。S7-300通過模擬量輸入模塊和溫度、傳感器采集現場的溫度和電流電壓信號， 信號通過PLC上的A /D轉換、數值變換傳送到觸摸屏上， 觸摸屏顯示實時的溫度值、電流值、溫度曲線、電流溫升曲線和PID曲線； 且PID參數可以通過觸摸屏進行設置， 觸摸屏給PLC發送指令， 以控制現場的執行機構。由于PLC接口為RS-485觸摸屏接口為RS-232 因此， 需要增加一個RS-485 /RS-232轉換線。

海東大電流發生器交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的性、可靠性。6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCKMNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）備選功能.8） 帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用進口傳感器并采用當前電力電子技術，抗干擾能力強，輸出精度高，0.5級。可達0.2級。9）. 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。10）.可以顯示三相全程電流曲線和多達120路溫度曲線圖。可帶微型打印機，可現場隨時打印曲線圖及測試數據11）.試驗報告為WORD格式文檔可在儀器內部進行編輯、整理、打印12）. 可根據用戶要求定制測試模塊，軟件終身免費升級

<海東>天正華意電氣設備有限公司 海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全

海東大電流發生器 智能大電流發生器一、概述TH系列智能大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研院所等部門，屬于短時或斷續工作制，具有體積小、重量輕、使用維修方便等特點。二、產品特點1.320×240液晶顯示器、高速熱敏打印機。2.高精度傳感器和高性能14位AD采集芯片。3.人機對話全鍵盤操作方式，智能化工作全過程。4.任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單。5.實時顯示輸出電流，時間結果，顯示直觀明了。6.完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間。7.具有回零檢測功能，回零確定后才可進行試驗，可靠。8.逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零。9.超過設定輸出電流上限，電機自動回零，并發生聲光報警。10.精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。11.自動錯誤診斷，易于發現和解決問題。12.可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。三、技術參數1.通流計時范圍：999S2.沖擊計時范圍：0-999mS3.環境溫度：－20℃至50℃4.電流精度 ≤1.0％ (F.S)

<海東>天正華意電氣設備有限公司 海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全

海東大電流發生器智能型大電流試驗臺一、用途 TH-系列智能三相大電流發生器廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH系列智能三相大電流發生器是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH系列智能三相大電流發生器采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好。 三、技術要求 1.運行條件 1.1 周圍空氣溫度 溫度：不高于40℃ 溫度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空氣濕度：＋40℃時不超過50％ 1.4 電源電壓：三相四線 AC 380V±10％，50Hz±1Hz 1.5 供電容量：≥150KVA 2.設計、生產執行標準、參考文獻 2.1 JB/T9641—1999 《試驗變壓器》 2.2 GB/T10228—1997 《干式電力變壓器技術參數和要求》 2.3 GB 50054-95 《低壓配電設計規范》2.4 GB 50055-93 《通用用電設備配電設計規范》 2.5 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 2.6 GB 6738-86 《電測量指示和記錄儀表及其附件的要求》二、系統基本組成及參數 1.低壓電源分配柜 〖產品外形圖〗 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 1.2 容 量：150KVA 1.3 電 壓：三相四線380V 1.4 電 流：100A 1.5 內置150A/380V手動式智能型斷路器1臺、200/5A、0.5級電流互感器一支、數顯智能電流表各一塊（0.5級） 、過流保護繼電器一塊、數顯智能電壓表一塊（0.5級）及相對應的指示燈等。 1.6 數 量：1臺 1.7 體 積：1200×9201330mm3 1.8 重 量：約120Kg2.大電流發生器

<海東>天正華意電氣設備有限公司 海東智能三相大電流發生器、智能三相大電流發生器廠家直銷-型號齊全

海東大電流發生器 簡介三臺單相大電流發生器按星形連接。冷卻方式：自然風冷。升流器應選取性能滿足使用要求并符合相應標準規定的導電、導磁和絕緣材料，在構成產品后應滿足相關標準試驗要求；引出線和端子的結構應保證良好的電接觸和預期的載流能力，并應有足夠的機械強度，端子應便于安裝和與外部導線連接，端子溫升不得超過75K。接地點應可靠接地，接地點附近應有易見、清晰、不易脫落的接地標志符號。大電流發生器的出線端配有穿墻銅排，銅排的規格滿足7000A的載流要求。變壓器的基本型式，包括兩組繞有導線之線圈，并且彼此以電感方式稱合一起。當一交流電流(具有某一已知頻率)流入其中之一組線圈時，于另一組線圈中將感應出具有相同頻率之交流電壓，而感應的電壓大小取決于兩線圈耦合及磁交鏈之程度。一般指連接交流電源的線圈為「一次線圈」；而跨于此線圈的電壓稱之為「一次電壓」。在二次線圈的感應電壓可能大于或小于一次電壓，是由一次線圈與二次線圈間的「匝數比」所決定的。因此，變壓器區分為升壓與降壓變壓器兩種。大部份的變壓器均有固定的鐵芯，其上繞有一次與二次的線圈。基于鐵材的高導磁性，大部份磁通量局限在鐵芯里，因此，兩組線圈藉此可以獲得相當高程度之磁耦合。在一些變壓器中，線圈與鐵芯二者間緊密地結合，其一次與二次電壓的比值幾乎與二者之線圈匝數比相同。因此，變壓器之匝數比，一般可作為變壓器升壓或降壓的參考指標。由于此項升壓與降壓的功能，使得變壓器已成為現代化電力系統之一重要附屬物，輸電電壓使得長途輸送電力更為經濟，至于降壓變壓器，它使得電力運用方面更加多元化，吾人可以如是說，倘無變壓器，則現代工業是無法達到發展的現況。3.3.2功能特性：當一個正弦交流電壓U1加在初級線圈兩端時，導線中就有交變電流I1并產生交變磁通ф1，它沿著鐵芯穿過初級線圈和次級線圈形成閉合的磁路。在次級線圈中感應出互感電勢U2，同時ф1也會在初級線圈上感應出一個自感電勢E1，E1的方向與所加電壓U1方向相反而幅度相近，從而限制了I1的大小。為了保持磁通ф1的存在就需要有一定的電能消耗，并且變壓器本身也有一定的損耗，盡管此時次級沒接負載，初級線圈中仍有一定的電流，這個電流我們稱為“空載電流”。如果次級接上負載，次級線圈就產生電流I2，并因此而產生磁通ф2，ф2的方向與ф1相反，起了互相抵消的作用，使鐵芯中總的磁通量有所減少，從而使初級自感電壓E1減少，其結果使I1增大，可見初級電流與次級負載有密切關系。當次級負載電流加大時I1增加，ф1也增加，并且ф1增加部分正好補充了被ф2所抵消的那部分磁通，以保持鐵芯里總磁通量不變。如果不考慮變壓器的損耗，可以認為一個理想的變壓器次級負載消耗的功率也就是初級從電源取得的電功率。變壓器能根據需要通過改變次級線圈的圈數而改變次級電壓，但是不能改變允許負載消耗的功率。
