電能質量分析儀 CT變比”界面在此功能下，進行低壓CT的變比和角差測試。圖中可見：屏幕中提示出一次電流和二次電流測試應使用的鉗表分別為：一次用C相中號鉗表，二次用A相的5A小號鉗表。鉗表不能用錯，注意一次電流必須用中號鉗表或大號鉗表進行測量，否則可能會超過儀器的電流量程。在參數設置中應按照一次電流所使用的鉗表量程來設置。下方分別顯示出一次電流、二次電流、實測變比9．“歷史數據”界面圖十、歷史數據界面歷史數據界面如右圖所示。按F1鍵查看某一歷史時刻的電氣參數，包括：各相電壓、電流，零序電壓、電流，正序電壓、電流，負序電壓、電流，電壓、電流的不平衡度，各相有功功率、無功功率，總有功功率、無功功率，頻率、總功率因數，各相電壓電流之間相位夾角及各相功率因數。按F2鍵查看1~16次電壓和電流畸變率和諧波，按F3查看17~32次諧波，F4查看33~48次諧波，F5查看49~64次諧波。屏幕下端藍條為提示行，按↑、↓鍵逐條瀏覽歷史記錄，←、→鍵快進尋找，退出鍵返回主菜單。

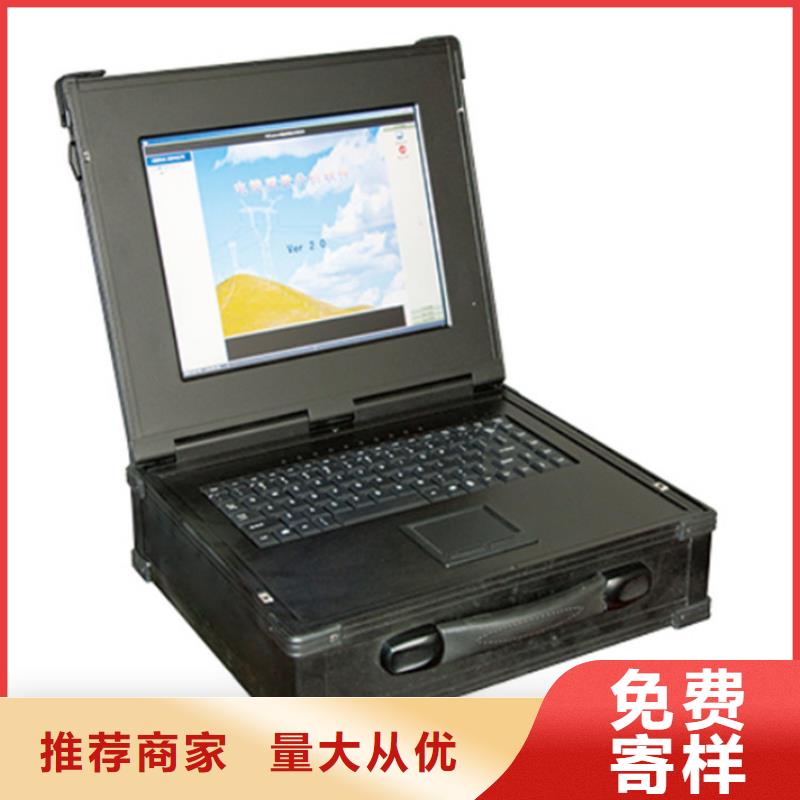

電能質量分析儀 我公司設計研發的電能質量分析儀是一種集電能質量分析、電參量測試、電力矢量分析為一體的多功能測試儀器。該儀器支持50Hz/60Hz電網工頻系統測量，它可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、電壓驟升驟降、功率和三相不平衡等所有電能質量參數，具備高級電能質量測量功能，同時提供了專業的上位機分析軟件進行二次分析，為用戶提供準確的電力故障診斷分析。配備高精度、高線性度的電壓互感器和鉗形電流互感器，使儀器對各種參量的測量精度很高，同時現場接線簡便。采用進口大屏幕彩色液晶作為顯示器，觸摸屏操作，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。儀器內置大容量掉電不丟失數據存儲器，可將現場測試數據海量保存，為上位機軟件的分析提供可靠的現場數據。
