以下是:黑龍江高低壓開關柜通電試驗臺【電力電氣測試儀器】信譽至上的圖文介紹

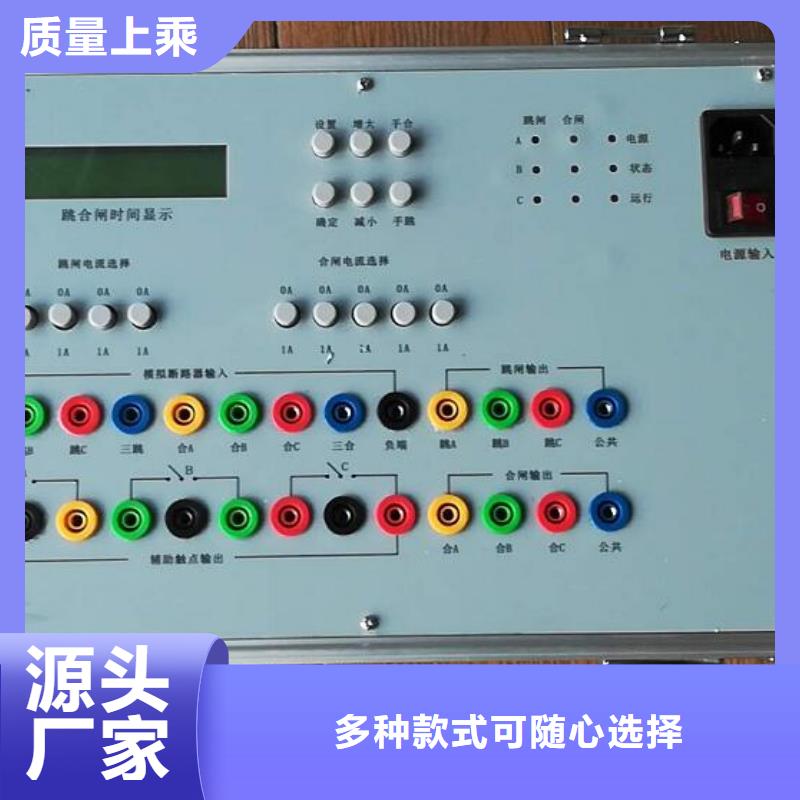

黑龍江高低壓開關柜通電試驗臺 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。三．使用說明1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。（2）直流電壓調整旋鈕：旋轉此鈕可調節直流電壓輸出大小。順時針旋轉直流電壓值增大；逆時針旋轉直流電壓值減小。在由大調小時，旋轉應盡量慢些。（3）電源開關： 此開關為模擬斷路器電源開關。（4）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。（5）直流開關： 該開關為直流電源輸出開關，該直流電源為不穩壓電源。（6）直流輸出端子：在直流開關合上時，正負端子有直流電壓輸出。（7）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。（8）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。（9）跳閘電流選擇開關：
黑龍江高低壓開關柜通電試驗臺按 “數字鍵” 6.設置相位。按 鍵，設置相位為 0°。7.按 鍵開始校準，校準裝置顯示“測試中…”，有的被校漏電開關測試 儀的屏幕上會有一個插頭一樣的圖標閃爍，此時按被校漏電開關測試儀的 Test（測試鍵），儀器開始測量，如需退出按 鍵。8.校準完成后，被校漏電開關測試儀顯示動作電流值，校準裝置顯示實際的 被校漏電開關測試儀的動作電流值。附錄 1 是一個完整的漏電開關測試儀的校準記錄，對漏電開關測試儀的校準可參照附錄 1 進行。警告：為了避免觸電，在連接到 L 和 N 端子之前，請確保 TH--300 處于待機 狀態。在 RCD 動作電流校準過程中，L 和 N 端子上存在致命的電壓。當從被校準裝置流出的測試電流值達到設定的標稱動作電流值時，校準裝置 開始測量電流幅度，測量過程持續幾個電源周期循環，校準裝置模擬斷路器的跳 閘，斷開輸出連接器，并顯示測得的動作電流。6 本裝置的計量校準本裝置的校準功能只為專業計量部門提供，用戶一般不要操作。如果需要 校準，請校準部門聯系廠家，由廠家進行指導校準。6.1 電流的校準》 在裝置待機狀態下同時按 ，進入時間校準界面，如下圖所 示。》 根據輸入校準電流的大小，通過數字按鍵“1”、“2”、“3”設置相 應的電流測試量程； 注意：請保證校準的電流處于合適的量程，切勿使儀器處于超量程狀態。》 將校準電流源（50Hz 正弦交流電流源）從裝置前面板的“E”接入，從 裝置的后背面板底部的“GND”接口接回電流源，進行校準。
天正華意電氣設備(黑龍江省分公司)本著“品質至上、信譽至上、服務至上、時間至上”的企業經營理念，“誠信經營、信譽為本”的經營宗旨。堅信客戶永遠是公司發展的源泉，堅持以市場為導向，以完善的售后服務為承諾，公司主營產品 三相交直流功率源。公司在長期的發展過程中以過硬的產品質量的優勢和國內許多大型的公司都建立了長期良好的合作伙伴關系，我們也熱誠歡迎國內外客戶來我司考察，參觀及技術交流；愿與社會各界朋友精誠合作，共創美好家園！
黑龍江高低壓開關柜通電試驗臺指示燈：
①電源指示燈
模擬斷路器上電后，電源指示燈亮，說明系統電源正常
②運行指示燈
模擬斷路器上電后，運行指示燈亮。說明系統運行正常。
③狀態指示燈
該燈在模擬斷路器在狀態發生變化時瞬間閃爍一下。
④跳閘指示燈
模擬斷路器處于跳閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相
⑤合閘指示燈
模擬斷路器處于合閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相
2．操作方法
本裝置 和繼電保護測試裝置配合使用。
（1）具體操作方法如下：
①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。
②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。
③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。
④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。
⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。
（2）單路應用接線圖上例接線為繼電保護測儀與模擬斷路器單路配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。
雙路使用說明
Ⅰ、Ⅱ回路是兩路完全獨立的跳合閘電流回路，兩回路功能完全相同。當任意一回路有跳合電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。
