濮陽回路電阻測試儀 警告為防止電擊、人員傷亡，請務必在使用儀器前仔細閱讀以下信息：?請僅通過有資質的操作人員對儀器進行操作。?請勿在潮濕的環境中使用儀器。?為防止本產品或與其連接的任何其它產品受到損壞，或可能會發生的危險，只允許在規定的范圍內使用。?為防止儀器運行中機身感應靜電，試驗之前先通過接地端將主機可靠接地。?由于輸入輸出端子、測試柱等均有可能帶電壓，在您拔插測試線、電源插座時、會產生電火花，請注意避免觸電危險，注意人身。?為了防止火災和電擊危險，在使用儀器前請詳細閱讀本手冊，確定各儀器的額定值和標記。?一旦懷疑儀器的保護功能被削弱，請立即將裝置處于非運行狀態，并確保不會被意外操作。?測試導線與帶電端子連接時，請勿隨意連接或斷開，如產品意外帶電，請勿觸摸裸露的接點或部位。?請在使用測試線之前對其進行檢查。請勿使用絕緣損壞或有金屬裸露的測試線。請檢查測試線的通斷性。?請使用與所在國或地區的電壓和插座相匹配的電源線和連接器。?當機蓋或外殼被打開時，請勿使用本儀器。?注意保持機箱通風口的空氣流動暢通，請不要遮擋通風口，以免影響散熱。?請僅使用本手冊中規定的替代保險絲。?試驗過程中，請不要頻繁開關電源，以免對儀器造成損壞或測試精度降低。?試驗過程中，如遇到異常情況，應立即切斷電源。?切勿將儀器露天放置而被雨水淋濕勿在爆炸氣體、水蒸氣或粉塵環境中使用。?儀器工作異常時，請及時與廠家聯系，請勿自行維修。本公司保留對此說明書修改的權利，屆時恕不另行通知。產品與說明書不符之處，以實際產品為準。

濮陽回路電阻測試儀技術參數?輸出電流：200A、150A、100A、50A ?測量范圍：200A 0～1000uΩ150A 0～1400uΩ100A 0～2000uΩ50A 0～10mΩ?準 確 度：±（讀數×0.5％＋1uΩ）?分 辨 率：0.1uΩ?測量時間：快速，10～60秒可選?自動關機：5分鐘無操作自動關機?工作電源：內置鋰電池或外置充電器，充電器輸入100～240VAC，50Hz/60Hz?充電電壓：12.6V?充電電流：≤3A?主機尺寸：220mm ×168mm ×65mm?主機重量：1.6kg（不含測試線）四、使用條件?環境溫度：-10℃～50℃?環境濕度：≤85％RH?大氣壓力：70～106Kpa；?存儲溫度：－40℃～＋70℃五、面板介紹I＋、I-：電流輸出接線柱。V＋、V-：電壓輸入插孔。液晶屏：4.3寸工業級高亮度彩色液晶屏，顯示操作菜單和顯示測量結果。鍵 盤：用于各種功能的操作及參數設置。USB 接口：外接U盤，用來存儲測試數據。USB 方口：連接外置打印機。充電接口：使用儀器專用充電器進行充電。六、操作說明6.1 測試接線將兩個測試鉗夾到開關觸點或測試品兩端，I＋/U＋端子連接到紅色測試線，I-/U-端子連接到黑色測試線，其中粗線插片連接電流接線柱，I＋/I-，細線彈棒插入電壓接線柱U＋/U-。必須使用儀器配套的專用低阻測試線，電流接線柱要擰緊，測試夾要牢固夾持，已降低引線電阻，節省電池電量。如果測試中電流開路，儀器會停止測試并報警。6.2 智能電量管理儀器長時間未操作時，自動關機以節省電量；儀器帶低電量充電提示功能、過放保護功能。

<濮陽>天正華意電氣設備有限公司 濮陽手持式回路電阻自動測試儀廠家報價
濮陽手持式回路電阻自動測試儀廠家報價 <濮陽>天正華意電氣設備有限公司

濮陽回路電阻測試儀 具有數據存儲與數據瀏覽功能，并具有掉電保護功能。11.U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。12.標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。13.電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。18.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間19.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。20.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。21.大電流線快速連接：使用的大電流線的連接接口，插入擰轉就可以，快速方便。

濮陽回路電阻測試儀 TH-100A回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二。圖二 測試原理圖由電流源經“I＋、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V＋、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。七、操作方法1、按圖三接線方法接線。圖三 四端子接線圖2、儀器面板與測試線的連接處應鈕緊，不得有松動現象。3、應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。4、檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。5、調節“電流調節”旋鈕，使電流升至100.0A，按下“復位/測試”鍵，此時電阻表顯示值為所測的回路電阻值。若顯示1，則表示所測回路電阻值超量程；如果測量電流不是100.0A，例如為Io，電阻表顯示為Ro，則實際電阻值為R＝100×(Ro÷Io)μΩ。6、測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。八、故障現象及排除故障現象 故障排除開機后無反應，液晶屏無顯示 檢查有無交流電源檢查電源電纜檢查保險管底座內的保險管是否燒斷測試時電流值顯示為0 檢查“復位/測試”鍵是否按下檢查電流輸出線有沒有接好，是否接觸不良測試時電流值顯示正常電阻值顯示為0 檢查“復位/測試”鍵是否按下檢查電壓輸出線有沒有接好，是否接觸不良測試時電流值顯示正常，電阻值顯示明顯偏大或顯示為1（超量程）檢查被測電阻值是否太大檢查電壓輸入線是否接在電流輸出線的內側檢查電壓輸出線有沒有接好，被測件接頭是否被氧化九、注意事項1、使用儀器前請仔細閱讀說明書。2、請按照說明書上正確的接線方法接線。3、本儀器不得測試帶電回路中的回路電阻。4、儀器在使用中必須可靠的接地。5、電流線用戶不得隨意更換。6、儀器不使用時應置于通風、干燥、陰涼、清潔處保存，注意防潮、防腐蝕性的氣體。

<濮陽>天正華意電氣設備有限公司 濮陽手持式回路電阻自動測試儀廠家報價

濮陽回路電阻測試儀 儀器以A相電阻為標準值，自動產生B相、C相電阻對A相電阻的比較值故障分析與排除故障現象原因分析排除方法備注開機無顯示電源未接接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器保險管未安裝好或開路重新安裝保險管或更換保險管輸出電流達不到額定電流測試線路太長即導線截面積過小更換截面積較大導線無電流輸待檢設備開路檢查設備排除故障試驗回路有開路故障檢查試驗回路排除開路故障十注意事項1.打開電源測試之前，應先將電流輸出端與被試品接好。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之列。5.為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。十五、運輸、貯存運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。

<濮陽>天正華意電氣設備有限公司 濮陽手持式回路電阻自動測試儀廠家報價
濮陽手持式回路電阻自動測試儀廠家報價 <濮陽>天正華意電氣設備有限公司

濮陽回路電阻測試儀 概述 常規用途為了滿足回路電阻測量的需要，本公司開發研制了一款回路電阻測試儀。本儀器是一款創新型產品，產品體積小巧，手持式操作，電池供電，便于攜帶。產品主要應用于開關觸點的接觸電阻和其它微歐電阻的測量，測試速度快、準確度高。1.2 事項★本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。★使用本儀器前一定要認真閱讀本手冊。★儀器的操作者應具備一般電氣設備或儀器的使用常識。★本儀表屬高精密儀表，應避免劇烈振動。★對本儀器的維修、維護和調試應由專業人員進行。★在測試過程中，禁止拆卸和移動測試夾和供電線路。產品信息2.1 突出優勢?輸出電流到100A，兩檔電流可選，測試量程范圍寬。?內置超大容量鋰電池，一次充電可進行600次以上測試。?測試簡單、操作方便，可連續工作8小時以上。?100A測試時，長測試時間可達60秒，滿足現場各種使用場景。?量程寬、精度高，100A時可達10mΩ。?具有開路提示、過熱保護等完善的保護功能。?菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。?5分鐘無操作自動關機。?具有本機存儲和U盤存儲，可存儲99組。?圖形界面、直觀簡潔、支持中英文切換。

濮陽回路電阻測試儀智能回路電阻測試儀概述TH-100A系列智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。二、產品特點1.彩色觸摸屏：800×480高清彩色7寸觸摸屏、人機對話，高速熱敏打印機。2.多電流檔輸出：采用電源技術，能長時間連續輸出大電流多電流檔位輸出。可以設置1-3個不同電流檔進行測試，自動計算平均值。3.顯示多種數據：顯示電阻、電壓、電流、電阻率，顯示折算標準溫度下的電阻值。4.自動超限警報：設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。5.可以長時測試：可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。（定做）6.高精度測量：使用了精密儀用運算放大器和高精度四重積分A/D轉換器。7.系統芯片：使用高性能32位ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。8.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。9.直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。10.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。

<濮陽>天正華意電氣設備有限公司 濮陽手持式回路電阻自動測試儀廠家報價

濮陽回路電阻測試儀 測試電阻在測試之前，請確保測試線和接地線是否夾好。在主界面上，按“測試”按鈕，進行測試，時間結束自動停止。試驗過程中，可以按“停止測試”按鈕中止試驗。測試結束后，可以通過切換頁按鈕來瀏覽試驗數據。(5)保存數據在主界面上，按“功能”菜單項的“保存文件”菜單，將按當時的試驗時刻作為文件名進行保存試驗數據。 (6)打印數據在主界面上，按“功能”菜單項的“儀器打印”菜單，將打印當前試驗數據。打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。(7)打開文件和管理文件在主界面上，按“功能”菜單項的“打開文件”菜單，進入界面如圖9：圖9顯示頁數、頁選、總數、選中四項，文件名以試驗時刻命令。可以“上頁”、“下頁”操作進行翻頁和通過選中文件，再按“確定”打開此文件。打開文件后，此文件內的試驗參數部分將覆蓋當前的試驗參數，然后重新計算并顯示試驗數據。在主界面上，按“功能”菜單項的“管理文件”菜單，進入界面如圖10：圖10按“刪除”命令將刪除選中的文件、按“清空”命令將清空所有文件。插入U盤，右下角將會提示“U盤插入”，按“導出”命令將文件轉成WORD格式導出到U盤中。已經導出到U盤的數據文件，列表文件名右輟將顯示“＊UP”字樣，無需重復導出如圖11：圖11文件以試驗時刻為文件名，保存格式下圖12：圖12方便用戶對試驗數據進行存檔、生成報表或分享數據。(8)幫助菜單功能背光亮度：修改背亮的亮度，待機時間，待機時的亮度。接線圖集：指導培訓現場接線。 時間設置：校正儀器的系統時間。廠家維護：廠家用來校正儀器，有密碼保護，用戶不宜進入修改。直流恒流源功能可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。打開“功能”菜單的“直流電源”的菜單項，如圖19：圖19請設置“階段時間”、“起始電流”、“步進電流”、“電流”。按“開始”命令，即可以實現階段升流過程：首先以“起始電流”值輸出，計時到“階段時間”值后，再增加“步進電流”值輸出，又計時到“階段時間”值后再增加“步進電流”值輸出，循環此過程，一直到輸出電流將超過“電流”值后，整個輸出電流結束。試驗過程中，允許按“中斷”命令中止試驗過程。

<濮陽>天正華意電氣設備有限公司 濮陽手持式回路電阻自動測試儀廠家報價
<濮陽>天正華意電氣設備有限公司

濮陽回路電阻測試儀 儀器以A相電阻為標準值，自動產生B相、C相電阻對A相電阻的比較值故障分析與排除故障現象原因分析排除方法備注開機無顯示電源未接接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器保險管未安裝好或開路重新安裝保險管或更換保險管輸出電流達不到額定電流測試線路太長即導線截面積過小更換截面積較大導線無電流輸待檢設備開路檢查設備排除故障試驗回路有開路故障檢查試驗回路排除開路故障十注意事項1.打開電源測試之前，應先將電流輸出端與被試品接好。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之列。5.為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。十五、運輸、貯存運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。

濮陽手持式回路電阻自動測試儀廠家報價

濮陽回路電阻測試儀 尊敬的顧客感謝您使用本公司TH-100A回路電阻測試儀。（又稱接觸電阻測試儀）在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。

<濮陽>天正華意電氣設備有限公司 濮陽手持式回路電阻自動測試儀廠家報價 <濮陽>天正華意電氣設備有限公司

濮陽回路電阻測試儀手冊說明尊敬的顧客，您好！首先衷心感謝您選購本公司的回路電阻測試儀系列產品。為了幫助您盡快熟練使用儀器，請您務必詳細閱讀本使用說明書。本手冊主要介紹XXX回路電阻測試儀的使用方法，請您遵守并按規定使用本產品，以確保儀器良好運行。?請遵守電力工業的工器具性試驗規程，勿在易燃、易爆、潮濕等惡劣環境下操作；?本儀器交直兩用，內置大容量鋰電池，長期不使用儀器時，建議每隔一個月充電維護一次，以免電池自放電耗盡損壞電池；?未經本公司許可，請勿拆卸儀器。如因擅自拆卸儀器而導致儀器功能失效，不予保修和退換，若因此造成人身及財產傷害，本公司概不負責。?為保證產品功能不斷改進和完善，本儀器規格可能不定期更新，因此您使用的儀器可能與說明書有些許差別，恕不另行通知。如果您有疑問請致電本公司售后部，也可訪問本公司網站了解更多信息。

濮陽手持式回路電阻自動測試儀廠家報價

濮陽回路電阻測試儀 開機 長按一行中間的電源鍵可以開機，界面如下：6.3 關機 短按一行中間的電源鍵可以關機。6.4 測量 開機后按“→”鍵移動選擇“測量”菜單，然后按“確定”鍵，進入測量設置界面如下：注意： 第1種方式為“快速方式” 使用的參數為電流100A，時間3秒，只能測量0～2mΩ的電阻。若要測量更大范圍的阻值請使用其它電流模式。第2種方式中電流可選擇100A、50A。第3種方式中電流可選擇100A、50A、30A。然后按“→”鍵移動選擇各菜單，“確定”鍵用于確認進入或執行此內容。比如選擇“100A”處按“＋”或“-”鍵將改變數值，按“→”鍵移動到“啟動測量”上，然后按“確定”鍵將開始測量，界面如下：然后按“→”鍵移動選擇“保存數據”，然后按“確定”鍵將進入保存數據頁面，保存數據到本機內部空間。數據將根據時間自動命名也可自編號方便快捷。注意：在測試中或停止測試后，按“退出”鍵可終止測試，返回上級菜單。在測量完后按“↑”鍵可使用語音播報數值。6.5日期設置開機后進入“設置”界面，再進入“日期設置”，如下：按“→”鍵移動選擇數字，然后按按“＋”或“-”鍵更改數值，選擇“保存”然后按“確定”鍵，日期將設置成功！然后按“退出”鍵退出即可。6.6處理數據開機后，按“→”鍵選擇“數據”，進入后界面如下：6.6.1按“→”鍵選擇“查看數據”，按“確定”鍵進入，界面如下： 如果保存的歷史數據較多，可按“↑”或“↓”鍵上下翻頁。6.6.2 按“→”鍵選擇“藍牙打印”，進入后，再打開藍牙打印機，等待打印機開機就緒后，此時只有“STAUS”藍燈亮時，即可開始打印設置好的n條數據。6.6.3 按“→”鍵選擇“U盤導出”，進入后選擇“開始導出”，按“確定”鍵即可導出所有數據到U盤，文件名為“TestData.txt”。6.7查看幫助在開機后按“→”鍵移動到“幫助”上，即可查看幫助內容。6.8設置背光在開機后的主界面下，按“＋”或“-”鍵，將調節背光的亮度。6.9設置音量在開機后的主界面下，按“↑”或“↓”鍵，將調節開機音量的大小。

<濮陽>天正華意電氣設備有限公司 <濮陽>天正華意電氣設備有限公司

濮陽回路電阻測試儀面板說明及接線圖2　圖２為標準單相的參考圖片，請以實物為準。三相測試儀的料物面板圖片完全不一樣。接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。三相接線柱分ABC三相，區域顏色分A相黃色、B相綠色、C相紅色。 觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。六、操作步驟說明操作步驟一般為：關機接線、開機、設置、測試、保存、打印、關機拆線七個步驟。(1)首先接線在關機的狀態下，請接好接地線，電源線，測試線。具體接線方式請參考幫助菜單里的“接線圖集”。大電流鉗要接夾牢，小電壓鉗要緊靠被測電阻的測量部分，兩把小電壓鉗處于兩把大電流鉗的內部。圖3(2)開機使用開機處于主界面如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效，K＝B/A或K＝C/A即為電阻之間的比較值。中間大號字體顯示電阻、電壓、電流。

濮陽回路電阻測試儀開機使用開機處于主界面如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效。中間大號字體顯示電阻、電壓、電流。第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為 三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。

<濮陽>天正華意電氣設備有限公司 濮陽手持式回路電阻自動測試儀廠家報價

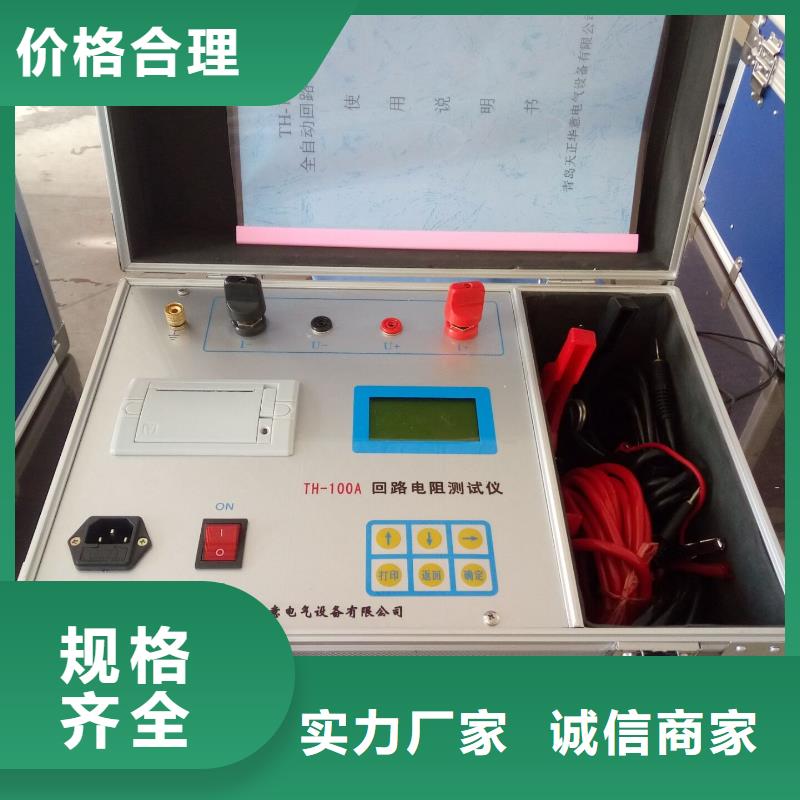

濮陽回路電阻測試儀 儀器操作及功能介紹回路電阻測試儀儀器面板如圖一所示：1、電源：電源插座和開關內帶保險倉和電源濾波器，為整機電源的控制、保護和濾波器件。2、I＋、I-：為電流輸出端子，通過專用測試線為試品提供恒定電流。3、U＋、U-：為試品電壓信號的輸入端子。4、顯示器：顯示測試結果，接觸電阻值和輸出電流值。5、復位鍵：整機初始化，儀器處在準備狀態。6 ：儀器的保護接地端。圖一 回路電阻測試儀面板六、測試與操作方法1、接線方法：如圖二所示，將專用測試線按照顏色紅對紅，黑對黑，粗的電流線接到對應的I＋、I-接線柱扭緊，細的電壓線接到對應的U＋、U-接線柱扭緊，兩把夾鉗夾住被測試品的兩端。圖二 測試接線圖注意：測試鉗的全部連接面應與試品可靠接觸2、開機界面：打開電源開關，顯示屏上會顯示如圖三界面，停留大約數秒會自動跳過進入主界面。圖三 開機界面圖四 鍵盤3、主界面：主界面顯示如圖五。按 鍵選擇功能，按OK鍵進入功能菜單。圖五 主界面4．測試：主界面選擇開始測試后，進入電流選擇界面如圖六，按OK鍵選擇測試電流或測試時間， 鍵選擇測試電流或設置測試時間，請參考相應的量程范圍，選擇合適的電流。按ESC退回主界面，開始測試按鈕反顯時，按OK鍵開始測試，同時提示“正在測試……”。測試結果顯示如圖按 鍵選擇打印或者保存，按ESC鍵退回主界面。本儀器具有自動停止測試功能。根據設置時間測試會自動停止。同樣，按 鍵選擇打印或者保存，按ESC退回主界面。圖六 圖七5．數據查詢：主界面選擇數據查詢后，進入查詢界面如圖八。按 鍵選擇確認功能，按ESC鍵退回主界面，按OK鍵執行所選功能。：用于翻頁。打印：打印數據查詢中保存的測試結果。

<濮陽>天正華意電氣設備有限公司

濮陽回路電阻測試儀手冊說明尊敬的顧客，您好！首先衷心感謝您選購本公司的回路電阻測試儀系列產品。為了幫助您盡快熟練使用儀器，請您務必詳細閱讀本使用說明書。本手冊主要介紹XXX回路電阻測試儀的使用方法，請您遵守并按規定使用本產品，以確保儀器良好運行。?請遵守電力工業的工器具性試驗規程，勿在易燃、易爆、潮濕等惡劣環境下操作；?本儀器交直兩用，內置大容量鋰電池，長期不使用儀器時，建議每隔一個月充電維護一次，以免電池自放電耗盡損壞電池；?未經本公司許可，請勿拆卸儀器。如因擅自拆卸儀器而導致儀器功能失效，不予保修和退換，若因此造成人身及財產傷害，本公司概不負責。?為保證產品功能不斷改進和完善，本儀器規格可能不定期更新，因此您使用的儀器可能與說明書有些許差別，恕不另行通知。如果您有疑問請致電本公司售后部，也可訪問本公司網站了解更多信息。
