許昌局部放電檢測儀 系統工作原理：本機的局部放電測試原理是高頻脈沖電流測量法（ERA法）。試品Ca在試驗電壓下產生局部放電時，放電脈沖信號經藕合電容Ca送入輸入單元，由輸入單元拾取到脈沖信號，經低噪聲前置放大器放大，濾波放大器選擇所需頻帶及主放大器放大（達到所需幅值與產生零標志脈沖）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間，并在這段時間內將示波屏的相應顯示區加亮，用它可以排除固定相位的干擾。試驗電壓表經電容分壓器產生試驗電壓過零標志訊號，在示波屏上顯示零標脈沖，橢圓時基上兩個零標脈沖，通過時間窗的寬窄調節可確定試驗電壓的相位，試驗電壓大小由數字電壓表指示。第五章 操作說明1、試驗準備：將機器后面板的三個開關都置于“關”的狀態（1）檢查試驗場地的接地情況，將本儀器后部的接地螺栓用粗銅線（用編制銅帶）與試驗場地的接地妥善相接，輸入單元的接地短路片也要妥善接地。（2）根椐試品電容Ca，藕合電容Ck的大小，選取合適序號的輸入單元（表一），表一中調諧電容量是指從輸入單元初級繞組兩端看到的電容（按Cx和Ck的串聯值粗略估算）。輸入單元應盡量靠近被測試品，輸入單元插座經8米長電纜與后面板上輸入插座相接。

許昌局部放電檢測儀歷史記錄查看點擊【歷史記錄】鍵，可以進入保存數據界面，記錄包含每條數據的所有圖譜以及記錄類型同步方式設備名稱任務編號、時間、單位局放值背景以及背景閾值所有詳細信息。通過操作按鈕可以對歷史記錄進行一系列操作。 外同步的使用在現場試驗時，為了得到穩定而且準確的相位，可以采用外同步觸發方式，在系統設置里，將觸發方式改成外同步，將無線同步發射器接到試驗電源上，點擊運行，此時放電相位為穩定而準確的相位。注意：無線同步連接試驗電源時，應嚴格按照LNE的表示進行接線。傳感器的使用?TEV傳感器TEV傳感器能夠感應出開關柜金屬柜體上的暫態電壓形成一定的高頻感應電流。使用時將TEV傳感器緊貼在金屬柜體上。TEV傳感器?非接觸式超聲傳感器使用非接觸式超聲傳感器是對發生局放時在空氣中傳播的超聲波進行檢測。要求放電源與傳感器之間必須有良好的空氣路徑，對于封閉良好，無氣孔及空氣間隙的開關柜將無法檢測。使用時將傳感器吸附在開關柜體上，防止超聲移動產生干擾信號，并將超聲探頭對準設備的縫隙處進行檢測。非接觸式超聲傳感器?接觸式超聲傳感器接觸式超聲傳感器使用時在超聲傳感器上涂抹耦合劑，將傳感器放到傳感器支架內，并用繃帶固定在GIS上的被測位置。

許昌局部放電檢測儀多通道局部放電測量使用說明多通道局部放電測量是為用戶同時進行多路局部放電試驗而設計的功能，如干變感應局放試驗需三路同時進行局放試驗、油變感應局放試驗需三路或者六路等。它提供給了需要進行多路試驗的用戶一個簡單實用的解決方案，用戶可以同時進行多路試驗而無須購買幾臺局放儀。它采用無源衰減的方法，頻率帶寬達100MHz以上，放電波形失真極小。試驗使用方法：按下圖連接試驗回路，首先以通道A作為增益基準進行校正，將“通道選擇”波段開關選擇在通道A，通道A高壓端注入校正脈沖。如50PC，調整局放儀增益粗調和增益“細調（A）”，使局放儀指示值顯示為50PC，通道A校正完畢（注意：局放儀增益細調保持不便）；通道B校正，將“通道選擇”波段開關選擇在通道B，在通道B高壓端注入校正脈沖50PC ，注意，不可調整局放儀增益細調（A），調整“細調（B）”增益旋鈕使局放儀指示值顯示為50PC，通道B校正完畢。以后通道應按照通道B的校正方法，選擇相應的通道檔位和相應細調進行校正。

許昌局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電調節基準電壓調節電位器25，將基準電壓表23調至所需數值。按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。所有接地為一點接地。4設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞劃傷。整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于1．套管及外殼表面嚴禁覆水室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。1本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

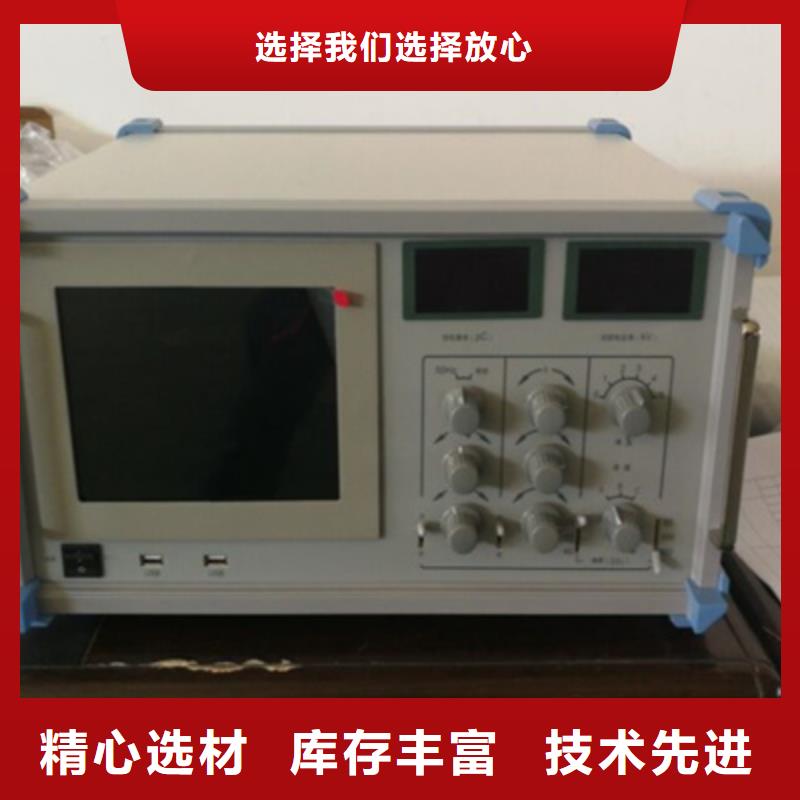

許昌局部放電檢測儀數字式局部放電檢測儀是我公司推向市場的新一代數字智能儀器，該儀器在原有產品TH--210、TH--2020局部放電檢測儀的基礎上采用數據采集卡、嵌入式ARM系統作為中央處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口ARM中。實現從模擬到數字的跨越。二、 特點：1.采用8.0英寸DGUS屏，顯示更直觀，操作更方便。2.全觸摸屏操作，屏幕內存256M，無需旋鈕調節。3.可鎖定波形，方便觀察波形的細節。4.自動測量并顯示試驗電源時基頻率，無需手動切換。5.試驗數據可直接儲存在主機內，也可U盤導出打印。6.word文檔格式出具試驗報告。7.顯示方式：橢圓、直線、正弦。三、主要技術指標：1.檢測試品的電容范圍：6PF-250uF2.檢測靈敏度《0.02pc(電容50pf)3.橢圓掃描時基：50HZ、及任意頻率。（和試驗電源直接同步4.橢圓旋轉以30°為一檔，可作360°旋轉。5.放大器：3db低端頻率:fL:10KHZ、20KHZ、40KHZ，高端：80KHZ、200KHZ、300KHZ任選。增益調節范圍＞120db。檔間增益差20±1db正負脈沖響應不對稱性＜1db。6.時間窗：窗寬0°-180°，窗位置可旋轉15°-180°。7.試驗電壓表:誤差＜±2﹪。8.重量：約12KG。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器。

許昌局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

許昌局部放電檢測儀技術指標4.1、系統主要性能技術指標獨立、同步、4通道4采樣頻率 40MHz4.1.3、數據分辨率12bit，直流精度0.2％4.1.4、可測試品的電容量范圍6PF~250μF、檢測靈敏度允許電流（見表一）：表一、檢測靈敏度及輸入單元允許電流值。輸入單元序號調諧電容范圍靈敏度（PC）（不平衡電路）允許電流有效值不平衡電路顯示工作方式4.1.6.1、顯示方法：橢圓正弦直線工作方式：分連續、單次、3D 顯示工作方式。4.1.6.3、觸發同步方式：分內外觸發方式，內觸發為儀器電源同步觸發，頻率50；外觸發為同步試驗電源工作頻率，10~1000Hz內任意頻率。4.1.6.4、外觸發同步信號輸入電壓：5~100V，輸入功率20dB。4.1.9.2、放大器正負極性響應不對稱性：＜1dB。4.1.10、局放信號測量：所見即所得方式，可在連續、單次、放大等顯示工作方式下測量局放信號，誤差±5％（以滿刻度計）。4.1.11、試驗電源測量（選項，需外接電壓、電流傳感器）：可測量高壓側電壓、高壓側電流、低壓側電壓、低壓側電流，顯示分為模擬指針和數碼顯示，誤差：±3％（以滿刻度計）。4.1.12、結構4.1.12.1、主機：4U加強型標準機箱 數字處理設備：標準工控機控制開關柜(選配件，體積重量隨功率變化)

許昌局部放電檢測儀使用貯存條件1．海拔高度不超過2000米2．周圍空氣溫度-5℃＋40℃，空氣相對濕度不大于85％（＋20％），從一個環境換到另一個環境，溫差不得大于15％。3．無導電塵埃存在。4．無火災及爆炸危險品。5．不含有腐蝕金屬和絕緣的氣體存在。6．無劇烈振動和碰撞的場所。7．地面水平面不超過3度。8．電源電壓波形為正弦波，波形畸變率小于1％，頻率為50Hz，電源側應不遭受來自外部的大氣過電壓。9．設有一個可靠接地點，接地電阻小于0.5Ω四、技術參數1．局部放電量（絕緣筒式）A、10-120kV額定電壓（UH），在UH下局部放電量≤3-5PCB、250-300kV額定電壓（UH），在UH下局部放電量≤5PCC、350-750kV額定電壓（UH），在80％UH下局部放電量≤5PC，在UH≤10PCD、800KV-1500kV額定電壓（UH），在80％UH下局部放電量≤10PC2．串級試驗變壓器，兩節或三節電壓分布不均勻度≤5％3．允許運行時間，試驗變壓器在額定電壓額定電流下，從環境溫度開始，可運行30min，在三分之二額定電壓額定電流下，可連續運行4．單臺試驗變壓器阻抗為3％-12％，串接阻抗為5％-25％5．波形畸變率＜3％6．其成套設備試驗裝置技術性能參數符合JB/T9641-1999《試驗變壓器》規定之要求!
