呼倫貝爾熱繼電器測試儀我廠根據現場使用的信息反饋試驗成功了采用電壓變化來控制電秒表啟停：當按下試驗開關時電秒表啟表，檢漏繼電器動作后由于工作電壓的失去使電秒表停表，這樣就能測出檢漏繼電器的動作時間；電秒表停表后會鎖定試驗值直至下一次啟表信號的觸發，如按一下復位開關電秒表會復零，下一次時間測試時會從零開始計時；如不按復位開關所測時間是幾次動作時間的累加，這一點請?jiān)囼?yàn)者務必注意?、?、其他類型的各種檢漏繼電器可據實際的電壓等級，參考以上①～⑤項進行試驗和整定。在此不再累述。五、注意事項1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、切記：請不要在地面供電系統做試驗。3、檢漏試驗時請確認試驗開關在彈起狀態。4、儀器出現問題時請致電：，請不要自行拆開。六、儀器配套1、TH-JL型檢漏繼電器校驗儀1臺2、大屏幕液晶數字式電阻表(內置) 1臺3、數字式毫秒計1臺4、配套試驗線1套5、說明書1份6、合格證 1份七、保修本儀器自出廠之日起三年保修，若非人為造成事故，免費維修；三年后酌收工本費。

呼倫貝爾全自動SF6密度繼電器測試儀儀批發零售均可

呼倫貝爾熱繼電器測試儀簡介：繼電器綜合測試臺是青島天正華意電氣設備有限公司以《信號維護規則》為標準，根據用戶提出要求，并結合當前現場實際應用要求，突破了以往繼電器測試臺的開關多，測試盒和測試步驟多的缺點，開發研制的新一代信號繼電器綜合測試臺。它具有測試功能齊全、操作簡單方便、測試精度高等特點，并可以完成插入式和非插入式繼電器測試。是目前國內智能化的一款繼電器測試臺。本測試臺采用數字式儀表讀數，測試線圈電阻、接點電阻儀表直接讀取測試結果，無需換算，測試一體化設計，只要將繼電器插入調試盒插座即可，完全由電腦操作，達到只用鼠標選擇繼電器型號就可完成全部測試功能，無需記憶繁雜的測試步驟，就可輕松測試。設備維護簡單方便，性能穩定，可靠。適用于各種型號繼電器的檢修和測試、出所驗收，全自動、高精度、高測試速度一個插座測試所有繼電器，電壓調節采用工業PLC進行調節，無需人工調節，具有測試數據查詢、打印等功能。為了更加直觀的進行測試和檢測、維修繼電器，

呼倫貝爾熱繼電器測試儀檢漏繼電器校驗儀是青島天正華意電氣設備有限公司根據中華人民共和國電力，煤炭工業部制定的《煤礦井下低壓檢漏保護裝置檢修細則》及《煤礦規程》要求，綜合煤礦井下供電系統的實際情況研制而成的；它適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗，是各種礦井電力工作人員的得力助手；使用前請您仔細閱讀下列說明，以便使該儀器更好的為您服務！二、主要特點1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、可對JY82、JL82等各種常見檢漏繼電器進行試驗。3、可對檢漏保護是否可靠動作進行試驗。4、可對網路切斷電阻值進行校驗整定。5、可對JL82型檢漏繼電器動作電阻值進行整定。6、可對檢漏繼電器閉鎖保護進行試驗。7、內置數字毫秒計可對各種檢漏繼電器動作時間進行測定。8、內置大屏幕電阻表可直接對試驗電阻進行檢測。9、內置充電電池、一次充電可使用半年以上。10、鋁合金機箱，美觀大方

<呼倫貝爾>天正華意電氣設備有限公司

呼倫貝爾熱繼電器測試儀接點一接點二接點三同時校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點一降值’、‘接點二降值’和‘接點三’和‘設定值’差別小于‘允許誤差’，界面變?yōu)椤^電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.10帶4～20mA輸出的密度繼電器的校驗對電子式密度繼電器進行校驗時，需要將模擬信號線將密度繼電器的4～20mA的信號接入儀器面板上的模擬信號處。模擬信號線一段的紅色鱷魚夾接“＋”，黑色鱷魚夾接“—”。其余測量過程方法與上述機械表相同。5.4儀器自校準5.4.1 輸入密碼按、?鍵更換輸入域，按F1、F2增減數值，按OK鍵如輸入的密碼正確則進入儀器自校準界面，按ESC鍵返回主界面。說明：儀器密碼為“0000”。5.4.2 儀器自校準按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵獲取當前測量值，按ESC鍵返回主界面。當輸入域?yàn)椤氨４孀孕?zhǔn)數據”時，按OK保存數據。說明：務必把輸入域?yàn)椤氨４孀孕?zhǔn)數據”后，按OK保存數據。5.5歷史查尋按鍵查看前一頁或后一頁，按F1打印數據，按F2刪除所有歷史記錄。按ESC鍵將返回主界面。5.6系統時鐘修改按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存時間，按ESC鍵返回主界面。

呼倫貝爾全自動SF6密度繼電器測試儀儀批發零售均可

呼倫貝爾熱繼電器測試儀智能型SF6密度繼電器校驗儀密度繼電器校驗系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日?qǐng)D13＊＊年＊＊月＊＊日＊＊時＊＊分確定取消圖14此時按確定鍵使相應的數字反顯后可以分別對年、月、時和分的數值分別進行調整。配套工具軟件使用說明1.軟件功能簡介此配套工具軟件用來將儀器中的測量數據上傳至計算機，供試驗人員對測量數據做進一步分析和處理。2.軟件特點本軟件為綠色軟件，無需安裝便可使用支持USB通信方式支持Windows系列操作系統，運行速度快，使用方便3.運行環境計算機硬件需求：建議使用賽揚533 及以上CPU，512MB 及以上內存、1GB 及以上可用硬盤空間。支持軟件：Win98、Win2000、XP、Win2003、Vista、Win7 等Windows系列操作系統；Microsoft Office 2003 及以上版本（必須包含Excel）。4.軟件操作說明（1）雙擊，運行儀器配套工具軟件，如下圖所示。（2）使用USB數據線將計算機和儀器連接起來。儀器開機，進入數據上傳界面，如下圖所示。（2）選擇通信端口。點擊“串口選擇”右方的滾動條，選擇USB安裝后系統分配的端口號（詳見“USB驅動程序安裝說明”）。（3）點擊“通信自檢”按鈕，計算機與儀器進行通信，此時有以下兩種情況：聯機成功，數據上傳至計算機，如圖所示。數據上傳成功后可進行“導出數據”及“生成報表”操作。此時儀器顯示如下界面：（4）導出數據。點擊 “文件”下拉菜單，再點擊“導出數據”按鈕，如圖所示。此時彈出對話框，如圖所示。選擇要保存文件的位置，輸入保存的文件名稱，數據將以Excel 格式保存在計算機中，試驗人員可對測量數據做進一步分析處理，如圖所示。打開剛才保存的Excel數據文件如圖所示。

<呼倫貝爾>天正華意電氣設備有限公司

呼倫貝爾熱繼電器測試儀智能型SF6密度繼電器校驗儀密度繼電器校驗系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日?qǐng)D13＊＊年＊＊月＊＊日＊＊時＊＊分確定取消圖14此時按確定鍵使相應的數字反顯后可以分別對年、月、時和分的數值分別進行調整。配套工具軟件使用說明1.軟件功能簡介此配套工具軟件用來將儀器中的測量數據上傳至計算機，供試驗人員對測量數據做進一步分析和處理。2.軟件特點本軟件為綠色軟件，無需安裝便可使用支持USB通信方式支持Windows系列操作系統，運行速度快，使用方便3.運行環境計算機硬件需求：建議使用賽揚533 及以上CPU，512MB 及以上內存、1GB 及以上可用硬盤空間。支持軟件：Win98、Win2000、XP、Win2003、Vista、Win7 等Windows系列操作系統；Microsoft Office 2003 及以上版本（必須包含Excel）。4.軟件操作說明（1）雙擊，運行儀器配套工具軟件，如下圖所示。（2）使用USB數據線將計算機和儀器連接起來。儀器開機，進入數據上傳界面，如下圖所示。（2）選擇通信端口。點擊“串口選擇”右方的滾動條，選擇USB安裝后系統分配的端口號（詳見“USB驅動程序安裝說明”）。（3）點擊“通信自檢”按鈕，計算機與儀器進行通信，此時有以下兩種情況：聯機成功，數據上傳至計算機，如圖所示。數據上傳成功后可進行“導出數據”及“生成報表”操作。此時儀器顯示如下界面：（4）導出數據。點擊 “文件”下拉菜單，再點擊“導出數據”按鈕，如圖所示。此時彈出對話框，如圖所示。選擇要保存文件的位置，輸入保存的文件名稱，數據將以Excel 格式保存在計算機中，試驗人員可對測量數據做進一步分析處理，如圖所示。打開剛才保存的Excel數據文件如圖所示。

<呼倫貝爾>天正華意電氣設備有限公司 呼倫貝爾全自動SF6密度繼電器測試儀儀批發零售均可

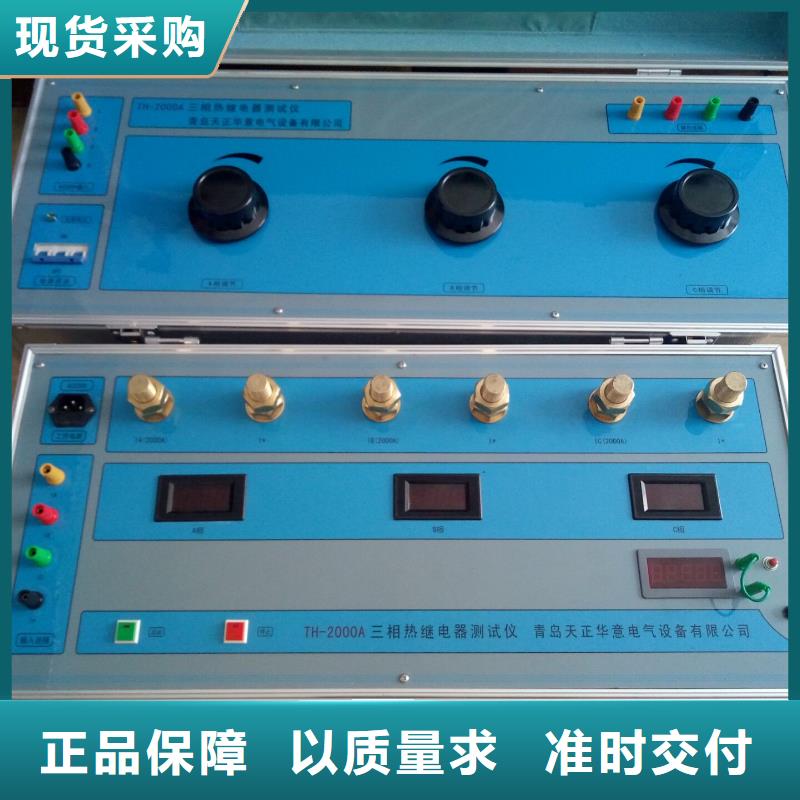

呼倫貝爾熱繼電器測試儀操作方法1、電源接通前，應斷開“電源控制”開關，并將A相調”“B相調”“C相調”逆時針調回零位。2、接通電源，將“電源輸入” A、B、C、N端子接入三相四線電源，然后將“A、B、C相電流輸出”端子及“開關量輸入”有源接點端子用專用測試導線連至被測繼電器接點3、連接完畢后，合上“電源控制”開關，按下“啟動”按鈕，順時針將“A相調”“B相調”“C相調”所需試驗電流，），然后按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測繼電器進行特性試驗。在對0～50A保護器進行測試時，將量程轉換開關置“50A”側，在對50～500A保護器進行測試時，將開關置“500A”側。四、接線圖五、注意事項1、本機在使用前，應詳細檢查電流輸出線的截面長度應滿足要求，否則將影響輸出電流值。2、每次使用完設備后，應將“三相電流調節”手柄逆時針調至零位。3、用戶購機后，應嚴格按照本說明操作。4、運輸時，必須小心輕放，避免強烈震動。5、倉庫保管時，環境溫度為0～30℃及相對濕度不超過85％，空氣中不應含有引起腐蝕的有害雜質。
