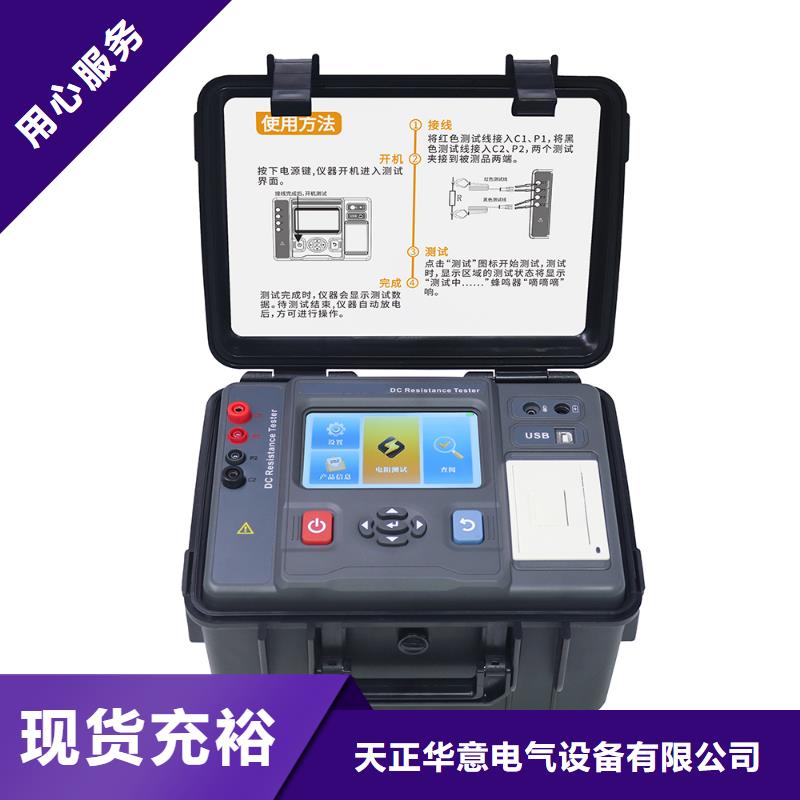

安徽宣城直流電阻測試儀 儀器開關。2、按鍵F0：復位按鍵，執行儀器復位動作，使儀器回到待機狀態。F1：OK，確認按鍵。F2～F5：方向鍵。F6：返回上一級界面。F7：測試，執行測試操作。F8：打印按鍵，用來執行打印測試結果（打印機為選配件）。F9：查詢記錄。（F0～F9也為功能按鍵，根據屏幕提示對應當前屏幕界面的相應功能。）3、串口RS232（選配）：通訊接口，用于數據通訊。4、打印接口（打印機為選配件）：用于連接微型打印機，打印輸出測試數據。5、液晶觸屏：顯示交互信息并可觸摸操作。6、I+、 I- ： I+為輸出電流正，I-為輸出電流負。7、V+、V- ： V+為電壓線正端，V-為電壓線負端。9、充電接口：當儀器顯示電池電量低或長時間不使用時，應通過充電接口給儀器電池充電（用戶應每月至少為儀器充電一次）。六、測試與操作方法 儀器接線見下圖：將紅色測試線粗線接到I+上， 細線接到V+上，測試鉗夾到試品一端，將黑色測試線粗線接到I-上，細線接到V-上，測試鉗接到試品另一端。1、開機開機后屏幕會顯示儀器初始化狀態，稍后進入主頁面，如下圖：2、測試、打印、存儲儀器界面可直接進行觸摸操作。也可按【←】或【→】鍵，高亮光標會在“選擇電流”、“相別分接”、“開始測試”、“測試設置”、“數據查詢”、“系統設置”六個圖標間移動，表示相應功能已被選中。①．選擇測試電流：觸屏：接觸摸圖標上的“+”號或“-”號改變電流。按鍵：按【←】或【→】鍵選中“選擇電流”圖標，然后按【↑】或【↓】鍵增大或減小電流。②．編輯測試相別和分接：觸屏：直接觸摸圖標上的“+”號或“-”號修改相別或分接。按鍵：按【←】或【→】鍵選中“相別分接”圖標，然后按【↑】或【↓】鍵進入編輯狀態，待編輯的內容下方會出現下劃線，此時按【←】或【→】鍵在相別和分接間切換，按【↑】或【↓】鍵修改相別或分接。編輯完畢后連按兩次【←】或【→】鍵返回。③．開始測試：觸屏：直接觸摸“開始測試”圖標。按鍵：按【測試】鍵開始測試，或按【←】或【→】選中“開始測試”圖標，按【確定】開始測試。開始測試后，儀器進入測試頁面，屏幕左下角的狀態欄顯示“充電中”，即時數據的“測試電流”顯示通過試品的電流值。如下圖：稍候顯示“測試中”，說明充電完畢，進入測試狀態。
