廣東中山高低壓開關柜通電試驗臺可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳合閘電流,應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流,可將跳閘電流接入任意跳閘回路,也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。
輔助觸點輸出Ⅰ組接點與跳閘線圈Ⅰ相對應,每相有一對常開一對常閉接點,輔助觸點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應,每相有一對常開及常閉接點。接點輸出的動作狀態與對應的跳合閘狀態對應。需要注意的是,輸出接點Ⅰ與輸出接點Ⅱ動作是相互獨立的,例如當只有跳閘Ⅰ回路有跳閘電流時,輸出接點Ⅰ狀態翻轉(對應跳閘后狀態),輸出接點Ⅱ并不翻轉,當跳閘Ⅰ、Ⅱ同時有電流時,輸出接點Ⅰ、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。
6、雙路試驗接線圖3 模擬斷路器與保護測試儀
配合進行保護裝置整組傳動試驗系統接線圖
模擬斷路器與測試儀及保護裝置相配合使用,替代實際斷路器,可以進行保護裝置動作跳合斷路器的整組傳動試驗,請參見圖3。圖3是按雙跳閘電流線圈試驗接線,當只有一路跳閘電流時,另一路不接。
在保護裝置的測試過程中,模擬斷路器在二次回路中的接線方法是將實際斷路器的跳、合閘線圈的接線從二次回路中退出,將模擬斷路器裝置的A、B、C的跳、合閘線圈對應地接入二次回路中,與保護和測試儀配合,完成保護裝置的整組測試(如圖4,只以A相單組跳閘跳圈為例)。
天正華意電氣設備(中山市分公司)追求與客戶長期、穩定、互動的合作關系,努力當好 三相交直流功率源與用戶溝通的紐帶。公司以優惠的 三相交直流功率源出廠價,優質的商家服務愿與廣大新老客戶攜手共進,共同發展。企業目標: 以優質的服務滿足廣大客戶的需求,以質優價廉 的 三相交直流功率源取得廣大客戶的信任。不斷發展,做行業的領跑者。企業文化:廣交朋友,合作共贏。
廣東中山高低壓開關柜通電試驗臺微機型模擬斷路器是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。它與各類微機型繼電保護測試裝置配合使用,可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作,確保成套繼電保護裝置工作的完整性,提高裝置的校驗質量。本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元,信號輸入單元,信號輸出單元,跳合閘時間輸入單元,跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框圖如下:一.技術指標1.跳閘時間: 0-500ms 2.合閘時間: 0-500ms 3.跳閘電流: 1A、2A、3A、4A、5A(可根據用戶要求定制)4.合閘電流: 1A、2A、3A、4A、5A(可根據用戶要求定制)5.跳合閘電壓 DC220V、DC110V6.直流電源輸出: 30V/10A –300V/10A可調 (選配)7.輔助觸點容量A,B,C: AC220V 3A8.環境條件: 溫度 -25°---+55°C相對濕度: ≤80%9.體積360×220×180mm310.重量4Kg二.工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路;模擬斷路器的跳合閘輸出分別引入微機測試裝置,試驗中由它們共同完成跳閘、合閘和重合閘的過程。

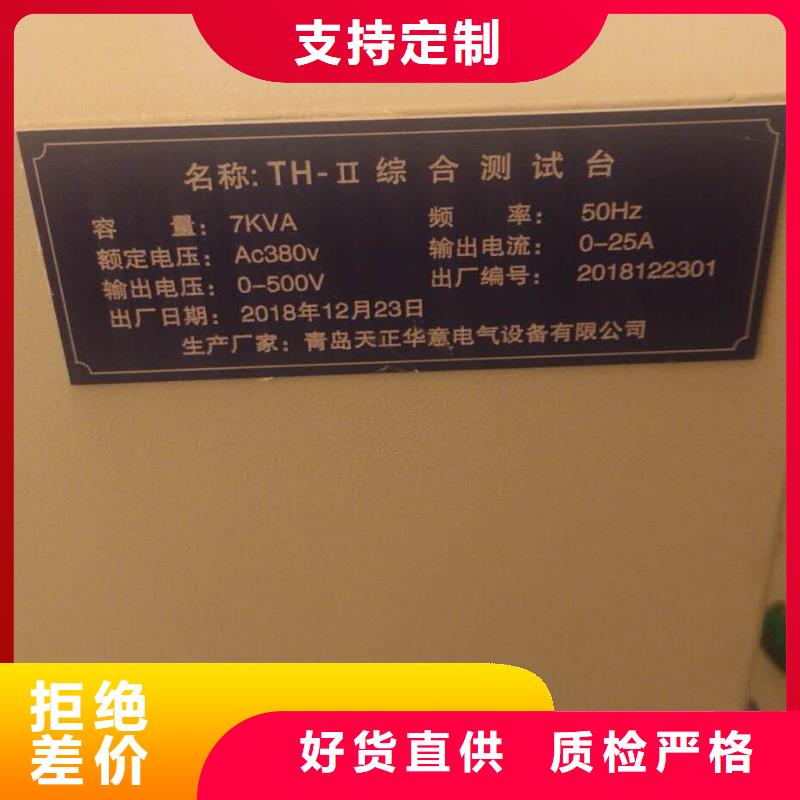

廣東中山高低壓開關柜通電試驗臺讀者對象本手冊的讀者對象為本測試儀器試驗技術人員,以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了TH-III型高低壓測試通電臺的安裝、測量、使用、保養等等。慎重保證本公司生產的產品,在發貨之日起一個月內,如產品出現缺陷,實行包換。一年內如產品出現缺陷,實行免費維修。一年以上如產品出現缺陷,實行有償終身維修。要求請閱讀下列注意事項,以免人身傷害,并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險,本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害:使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時,請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外,產品外殼的接地柱必須接地。為了防止電擊,接地導體必須與地面相連。在與本產品輸入或輸出終端連接前,應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險,請注意本產品的所有額定值和標記。在對本產品進行連接之前,請閱讀本產品使用說明書,以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下,請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時,請勿觸摸裸露的接點和部位。在有可疑的故障時,請勿操作。如懷疑本產品有損壞,請本公司維修人員進行檢查,切勿繼續操作。請勿在潮濕環境下操作。
