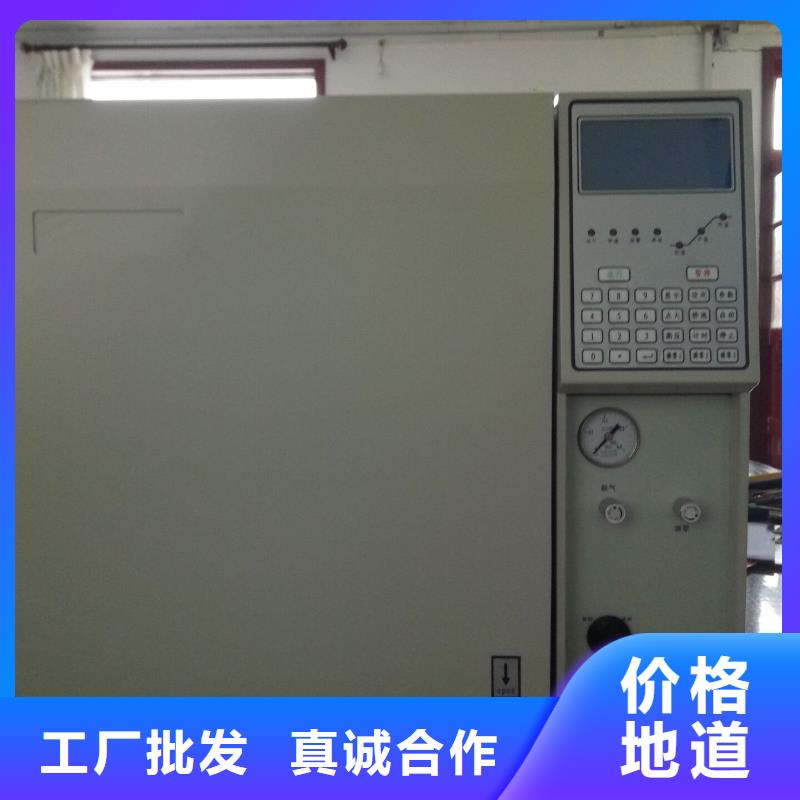

四平變壓器油色譜在線監測系統 當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！ 儀器的基本操作要求1、電源要求： 電壓：220±10％頻率：50±0.5Hz功率：≥3000W接地要求電阻：＜0.1Ω2、氣源要求： 氮氣：99.995％氫氣：99.995％空氣：干燥無油3、氫火焰離子化檢測器（FID）基本操作要求載氣： 流量 50ml/min(30—80 ml/min)氫氣： 流量 30ml/min(25—40 ml/min)..空氣： 流量 350 ml/min(250—500 ml/min).4、 熱導池檢測器（TCD）基本操作要求? 開機前應先通載氣30min，流量50ml/min，然后開機加熱?流量校正，兩出口流量偏差≤1％?根據分析要求，設定橋流值的大小?用氮氣作載氣時，橋流相對氫氣作載氣時要適當減小特別提示：先通載氣，再開機升溫！變壓器油色譜儀快速安裝指南1．打開包裝箱，抬出色譜儀，放到工作臺上。檢查外觀應完好，對照合同，物品及附件應齊全。2.連接好氣路：TCD僅將H2接到色譜儀的載氣入口即可。FID/FPD/NPD要將高純N2/H2/Air接到色譜儀的對應的入口上，切勿接錯。ECD 僅將99.999％的N2接到色譜儀的載氣入口即可。本儀器對三種氣源減壓閥輸出壓強要求為：載氣（N2）：0.4MPa 氫氣：0.26MPa 空氣：0.4MPa(不論用多大流量的氣，三個壓力固定不變！)3.將色譜柱接到對應的檢測器上，通載氣，試漏。安裝并打開工作站，將信號線接到對應的控制器上。檢查工作站與對應的檢測器應工作正常。4.接好地線。開機—升溫—應正常；不用的溫度設為“0”并設置為“關”。合理設置對應檢測器的參數。外部事件的初始狀態均應設為“關”。5.FID要點火；TCD加適當橋流（不得大于160mA），并按加橋流按鈕，橋流燈亮；FPD點火-加高壓；NPD加銣珠電流至銣珠暗紅色；ECD加脈沖電流（1nA）。6.看基線—調零。

<四平>天正華意電氣設備有限公司

四平變壓器油色譜在線監測系統概述感謝您選用TH- 9100變壓器油色譜在線監測系統。為確保、正確使用本監測系統，請您詳細閱讀并保存本使用手冊。1.1須知從事本系統安裝、運行操作及維護的所有人員：1、必須具備相應的專業技術資質；2、嚴格遵守本使用手冊的相關說明；3、不得在系統后臺數據服務器上玩游戲、瀏覽網頁；4、不得在系統后臺數據服務器上安裝其它任何軟件，避免造成不必要的沖突。違反以上操作可能導致：1、降低系統監測精度，危害系統使用壽命；2、可能損壞本系統設備或用戶的其他設備；3、造成不必要的傷害。1.2相關標準本系統引用下列標準，并由此規定了本系統的技術要求、驗收規則、檢驗方法、適用范圍、包裝要求、標志、運輸及儲存。1、GB7597－1987電力用油取樣方法2、GB/T7601－1987運行中變壓器油水分測定法3、GB/T14542－93運行中變壓器油的維護管理規定4、DL/T 596－1996 電力設備性試驗規程5、DL/T 572－1995 電力變壓器運行規程6、GB /T 7252一2000變壓器油中溶解氣體分析和判斷導則7、GB/T17623－1998 絕緣油中溶解氣體組份含量的氣相色譜測定法8、GB/T 2423－2001電工電子產品環境試驗9、GB/T 17626－1998電磁兼容 試驗和測量技術10、GB/T 13384－1992機電產品包裝通用技術要求11、GB190—1990危險貨物包裝標志12、GB5099－1994鋼質無縫氣瓶13、GB 4208－1993外殼防護等級（IP代碼）1.3應用范圍TH- 9100變壓器油色譜在線監測系統適用于110KV及以上電壓等級電力變壓器、330KV及以上電壓等級高壓并聯電抗器的運行狀態監測。作為狀態監測傳感層設備，主要完成智能變電站一次充油設備狀態監測參量的本地測量、數據通信功能，滿足智能化變電站基于IEC61850的通信要求，實現全數字式數據采集傳輸。系統是否只用于規定的用途， 由用戶負責。為了起見，在系統的安裝、改進、投入運行和更新過程中，事前未經本公司同意不能進行其他未授權的作業。

油色譜分析裝置實力雄厚四平
<四平>天正華意電氣設備有限公司

四平變壓器油色譜在線監測系統緩慢打開氣瓶總閥門，此時總表壓力（一級壓力表）應在130-140Kg/cm2。緩慢調節調節柄，將二級壓力表的壓力調節在3.5-4.0 Kg/cm2之間。關閉載氣瓶總閥，退出減壓器調節柄，等待1小時后，兩指示表壓力無變化視為減壓器工作正常，無泄露。3）將標配φ3mm不銹鋼管連接在減壓器出口上，調節減壓器調節柄進行管路吹掃，10秒鐘后關閉載氣瓶閥門，退出減壓閥調節柄。將不銹鋼管的另一端連接到現場主機的載氣進口接頭上。4、動力電纜的連接1）現場主機應采用獨立電源供電或使用所安裝變壓器數據檢測系統公用電源、風冷電機電源等。現場主機總功耗不大于1000W。2）將動力電纜從取電點鋪設至現場主機接線盒電源端子排處。3）現場主機的主電源由3×1.5mm屏蔽電纜直接接入接線盒。5、通信電纜的連接1）通信電纜鋪設應注意防止拉斷、刮傷等，并應將通信電纜固定在電纜溝信號電纜層橋架上。2）采用RS485通訊模式，使用雙絞屏蔽電纜。如果傳輸距離超過1200M，使用光纜。3）采用TCP/IP通訊模式，使用網絡通信電纜。如果傳輸距離超過100M，使用光纜。5.4系統運行1、啟動設備主電源：上電后數據處理器主電源指示燈閃爍。注：A、現場主機端子排5/12/24直流電源是提供現場操作用的，如接現場操作顯示氣、加裝網絡交換機等；B、設備一定要帶油運行，不然可能影響油泵的使用壽命。沒油就是空載，對電機及油泵危害嚴重。2、通訊連接：確定上電狀態正常后，進入安裝調試操作程序，此時現場主機處于待運狀態。通過調試軟件實現通訊初始化，使現場設備投入正常運行。通過以上操作現場設備與控制分析軟件形成網絡式系統。

油色譜分析裝置實力雄厚四平 <四平>天正華意電氣設備有限公司

四平變壓器油色譜在線監測系統．更換色譜柱2．載氣污染2．更換或再生載氣過濾器3．載氣流速太高3．重新調節載氣流速4．接地不良4．檢查并做好良好的接地5．高阻污染5．清洗污染的高阻6．進樣器污染6．清洗進樣器中進樣管7．空氣或氫氣流速太高或太低（FID）7．重新調節空氣或氫氣的流速8．空氣或氫氣污染8．更換氫氣或空氣過濾器9．水冷凝在FID中9．增加FID溫度水分10．高頻信號線故障10．檢查高頻信號線額外峰故障判斷檢查方法及修理1．前一樣品的高阻分峰1．待前一次樣品全部溜出后再進樣2．冷凝在層析柱中的水分在出峰2．安裝或再生凈化器的操作條件要適當選擇3．樣品分解3．降低進樣器溫度4．樣品被污染4．保證樣品干凈鋸齒型基線故障判斷檢查方法及修理1．穩流閥膜片疲勞1．換膜片或修理閥2．載氣瓶減壓閥輸出壓力變化2．調節載氣閥減壓的壓力在另一位置3．氣流的流量不當3．重新設置氣流的流量反峰故障判斷檢查方法及修理1．氫氣流量過大（FID）1．調整氫氣流量2．正負開關弄錯2．改變正負開關到正確的位置3．參比池與測量池的鎢絲引線搞錯（TCD）3．檢查參比池與測量池鎢絲的引線情況。沒有進樣而基線單方向變化（FID）故障判斷檢查方法及修理1．檢測器溫度太低1．提高檢測器溫度色譜柱溫停止加溫或失控2．檢修控溫系統和加熱絲鉑電阻3．探漏單方向基線漂移故障判斷檢查方法及修理1．檢測器溫度大幅度變化1．穩定檢測器溫度2．放大器零點漂移2．檢修放大器各部件3．柱溫大幅度增加或減少3．穩定色譜柱溫度4．漏氣4．探漏升溫時不規則基線變化故障判斷檢查方法及修理1．柱流失過多1．選擇適當色譜柱，使用柱溫應遠低于固定液使用溫度，老化柱子2．沒有選擇好合適的操作條件2．選擇合適的操作條件3

<四平>天正華意電氣設備有限公司 油色譜分析裝置實力雄厚四平

四平變壓器油色譜在線監測系統使用方法：1、仔細檢查氣路連接是否正確，使用FID時載氣氣路管連接到載氣1和載氣2，H2氣路管連接到H21、H22，空氣氣路管連接到空氣1、空氣2。(儀器已連接好)2、通氣，利用各自的調節閥，將N2、H2、空氣調至適當的流速，氮氣一般選用25-60ml/min，H2：25-60ml/min，空氣：200-550ml/min。3、打開“電源”開關，選擇合適的靈敏度檔，使信號數顯在5mv左右，等待基線的穩定。4、設置檢測器、汽化室、柱室三個加熱區溫度（見第四章）。5、溫度基本穩定后，點火—按點火按鈕-聽到一叭聲后，空氣自動降到0.5Mpa以下，約5秒鐘恢復正常，火已經點著。基線偏離時，可用電器控制單元調零旋鈕將基線調至數據處理設備適當位置處。6、當分析條件所需的氣體流速、溫度、放大器基線穩定后，方可進行分析。7、FID的敏感度及穩定性測試。例：分析樣品50ng/u1(苯/CS2)。測試重要條件：汽化室溫度120℃，檢測溫度130℃，柱溫80℃。載氣（N2）:30m1/min.H2:28m1/min。空氣250m1/min。色譜柱同TCD，放大器靈敏度選0(104）檔，進樣量0.3u1。穩定性：在基線穩定后的情況下，一小時后的基線漂移≤150μv/h。敏感度Dt計算公式：Dt＝ 2N·W g/s1.065·h·W1/2 式中：N—實測噪音（mv）W—苯的進樣量（g）h—峰高值（mv）W1/2—苯的半峰寬（S）如實測：峰面積1200mv.S噪音0.02mv。Dt＝ 2×2×10-2×50×10-9×0.3 ＝5×10-12g/s1.065×1200 則五、故障及維修1、未點火前，放大器無法調零。可能原因是：（1）放大器失調，應維修放大器，請生產廠維修。（2）放大器輸入信號線絕緣不良或短路，可將FID檢測器右邊的高頻插頭卸下，測量絕緣應大于106MΩ。2、點火后，記錄儀信號無法調零。

四平變壓器油色譜在線監測系統否則可能危害本系統和變壓器的運行。1.4產品特點1、 真空與電磁振蕩脫氣技術采用的真空與電磁振蕩相結合的脫氣技術可在低真空度條件下，利用電磁激振與溶質的真空揮發共同形成溶解氣體的循環自激，在無任何介質介入的前提下，實現變壓器油溶解氣體的快速有效分離。脫氣效率高、時間短、重復性好，避免對變壓器絕緣油的污染。2、冷阱技術在油色譜檢測中存在油氣對色譜柱活性物質的污染，這將嚴重影響色譜柱的分離效果，降低色譜柱使用壽命。通常采用活性劑（如活性碳等）對分離出來的故障氣體進行吸附過濾，可有效降低油氣對色譜柱污染。但活性劑的活化再生特性無法滿足在線監測系統長時期穩定運行要求。冷阱是在一定的低溫環境下，將變壓器油C3以上有機物揮發成份實現有效冷凝，徹底避免油氣對色譜柱的污染，實現系統免維護要求。3、復合色譜柱用復合單柱取代雙柱，簡化系統結構。復合色譜柱在一定溫度環境下，可有效分離H2、CO、CH4、C2H6、C2H4、C2H2等六種故障氣體，且在不同恒溫條件下，各氣體出峰面積不變，不影響系統數據處理的捕峰條件，適用于現場安裝的變壓器油色譜在線監測裝置。復合色譜柱具有柱效率高，抗污染性能好，使用壽命長等特點。4、氣體檢測器技術采用集成傳感技術，敏感元件和控制電路集成在獨特的陶瓷硅芯片上，對應設計的故障氣體受檢氣室，具有小的死體積，可大大提高檢測靈敏度。和FID、TCD傳感器相比，不怕中毒，壽命長。和其他非色譜檢測法對比，檢測器構造簡單，體積小巧，檢測靈敏度高。5、支持TCP/IP、IEC61850通信協議氣體組份濃度、載氣壓力狀態、譜圖等數據信息可采用SV/GOOSE形式傳輸至過程層網絡，支持TCP/IP通訊協議并支持智能變電站基于IEC61850通信要求，可實現與其他廠商的變壓器狀態監測主IED的無縫接入

<四平>天正華意電氣設備有限公司 油色譜分析裝置實力雄厚四平

四平變壓器油色譜在線監測系統 當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！ 儀器的基本操作要求1、電源要求： 電壓：220±10％頻率：50±0.5Hz功率：≥3000W接地要求電阻：＜0.1Ω2、氣源要求： 氮氣：99.995％氫氣：99.995％空氣：干燥無油3、氫火焰離子化檢測器（FID）基本操作要求載氣： 流量 50ml/min(30—80 ml/min)氫氣： 流量 30ml/min(25—40 ml/min)..空氣： 流量 350 ml/min(250—500 ml/min).4、 熱導池檢測器（TCD）基本操作要求? 開機前應先通載氣30min，流量50ml/min，然后開機加熱?流量校正，兩出口流量偏差≤1％?根據分析要求，設定橋流值的大小?用氮氣作載氣時，橋流相對氫氣作載氣時要適當減小特別提示：先通載氣，再開機升溫！變壓器油色譜儀快速安裝指南1．打開包裝箱，抬出色譜儀，放到工作臺上。檢查外觀應完好，對照合同，物品及附件應齊全。2.連接好氣路：TCD僅將H2接到色譜儀的載氣入口即可。FID/FPD/NPD要將高純N2/H2/Air接到色譜儀的對應的入口上，切勿接錯。ECD 僅將99.999％的N2接到色譜儀的載氣入口即可。本儀器對三種氣源減壓閥輸出壓強要求為：載氣（N2）：0.4MPa 氫氣：0.26MPa 空氣：0.4MPa(不論用多大流量的氣，三個壓力固定不變！)3.將色譜柱接到對應的檢測器上，通載氣，試漏。安裝并打開工作站，將信號線接到對應的控制器上。檢查工作站與對應的檢測器應工作正常。4.接好地線。開機—升溫—應正常；不用的溫度設為“0”并設置為“關”。合理設置對應檢測器的參數。外部事件的初始狀態均應設為“關”。5.FID要點火；TCD加適當橋流（不得大于160mA），并按加橋流按鈕，橋流燈亮；FPD點火-加高壓；NPD加銣珠電流至銣珠暗紅色；ECD加脈沖電流（1nA）。6.看基線—調零。

<四平>天正華意電氣設備有限公司

四平變壓器油色譜在線監測系統 數據備份圖6.7 數據還原6.3.4 增加與設備增加設備功能鍵實現受檢變壓器的添加功能。本使用手冊以TCP/IP通訊方式說明受檢變壓器的添加。如圖6.8、6.9：圖6.8增加受檢變壓器地址定義圖6.9通過設置形成的受檢變壓器樹狀列表如受檢變壓器定義錯誤或需要在系統中設備，鼠標點擊該設備，使用設備功能鍵，顯示圖6.10，點擊“是”，即可該設備。圖6.10 設備6.3.5 報警列表報警列表是用來對選定受檢變壓器日常監測數據報警狀態進行查詢的功能模型。通過報警列表可查詢該受檢變壓器的全部報警狀態。圖6.11 報警列表6.3.6 退出使用退出功能鍵，系統將關閉退出。圖6.12 報警列表6.4數據查詢數據查詢功能主要由兩部分組成：日報表與歷史數據。日報表數據將提供數據立方圖、日監測數據表、譜圖及故障診斷結果等功能；歷史數據提供濃度報表、綜合報表及數據趨勢圖等功能。日報表除提供所示圖表功能外，用戶可通過日報表界面的導出功能鍵。實現數據的導出功能，將數據保存在用戶指定的位置。參照圖 。

<四平>天正華意電氣設備有限公司 油色譜分析裝置實力雄厚四平

四平變壓器油色譜在線監測系統 電源：儀器用220V/50HZ交流電源，電源的輸入線路的承受功率，必須大于儀器消耗功率(約3kw)；電源接線板要接觸可靠；當外供電源電壓波動較大時，要用5～10kw的穩壓器或調壓器及時調壓，否則將對儀器性能產生重大影響。（3）地線：為保證儀器性能及使用者的人身，儀器必須和大地可靠相連。建議用銅網或銅板埋入一米深以下的濕土中，土中加1Kg食鹽，來埋設地線。用2 mm＊10 mm的扁銅帶電焊引出并接到儀器的接地端，不允許用電源中線代替地線，不允許將地線接在自來水管或暖氣片上。（4）氣源與氣路管路：須用高純惰性氣體和純凈空氣。氮氣和氫氣要由高壓鋼瓶或氮氣、氫氣發生器供給。空氣可由無油空壓機供給，方便時用高壓鋼瓶。用高壓鋼瓶時，氮氣、空氣可用氧氣減壓閥（0-25MPa/0-2.5MPa）氫氣為專用氫氣減壓閥，為反絲（0-25MPa/0-0.4MPa）.本儀器對三種氣源減壓閥輸出壓強要求為：載氣（N2）：0.4MPa 氫氣：0.25MPa 空氣：0.4MPa。當使用電子捕獲檢測器時，載氣必須用純度為99.999％以上的高純氮氣，再加上脫氧管。安裝注意以下幾點：?先參閱有關使用高壓鋼瓶的資料，按要求操作，裝好減壓表。?氣瓶放置牢靠，周圍嚴防明火和電火花存在。（5）電子捕獲檢測器使用Ni63放射源，需在檢測器的排出口裝上排氣管、使氣體排出室外，同時用標簽注明有放射性同位素存在。（排出口高出房頂，且管口朝下，以防進雨。）。

<四平>天正華意電氣設備有限公司 油色譜分析裝置實力雄厚四平

四平變壓器油色譜在線監測系統無元器件損壞現象。6、電壓暫降、短時中斷抗擾度試驗裝置能承受GB/T 17626.11-2008中規定的試驗等級為40的持續時間10個周波的電壓暫降、短時中斷抗擾度試驗。7、承受阻尼振蕩磁場抗擾度試驗裝置的外殼端口能承受GB/T 17626.10中規定的試驗等級為5級的阻尼振蕩磁場抗擾度試驗。同時，干擾消失后，裝置正常工作。2.6連續通電出廠前，在常溫下進行不小于72h的連續通電試驗，裝置各項參數和性能指標符合企標。2.7要求防護等級：IP563產品功能介紹3.1數據采集功能運用氣相色譜分析原理，采用真空與電磁振蕩相結合的脫氣技術，應用復合型色譜柱氣體分離方法，使用基于集成傳感技術的檢測器，實現對變壓器油中溶解的多組分氣體H2、CO、CH4、C2H6、C2H4、C2H2的在線檢測，可輔助實現CO2及微水H2O的檢測。3.2工作原理電力變壓器、電抗器、套管等充油高壓電氣設備，通常采用油、紙\紙板組成絕緣系統。當設備內部發生熱故障、放電性故障或油、紙老化時，會產生多種故障氣體，這些故障氣體溶解于油中。不同類型的故障產生的氣體組份及濃度也不同，因此故障氣體組份可以反映不同類型的故障。利用氣相色譜分析法對故障氣體組份進行定性、定量分析，獲得氣體組份及其含量，實現對變壓器的故障診斷。

<四平>天正華意電氣設備有限公司 油色譜分析裝置實力雄厚四平 <四平>天正華意電氣設備有限公司

四平變壓器油色譜在線監測系統技術參數2.1基本數據1、額定數據額定電壓：AC220V。功率消耗：在額定工作電壓下，功率消耗不大于1000w 。2、檢測指標表1氣體組分檢測指標氣體組分小檢知濃度測量范圍檢測精度監測周期小監測周期2小時。可按用戶需要任意設定監測周期。4、重復性對同一油樣（以乙烯C2H4濃度50μL/L 計算）連續進行5次油中氣體成份分析，試驗結果之間的差異不超過5次平均值的10％。5、測量誤差對檢測限值和檢測限值之間氣體含量的油樣進行分析的同時，取同一油樣在氣相色譜儀上檢測，以色譜儀檢測數據為基準，計算測量誤差。在線監測裝置檢測數據色譜儀檢測數據測量誤差 色譜儀檢測數據測量誤差：檢測限值或±30％，取兩者值。6、通信接口電氣以太網接口：通訊串口：、外形尺寸本產品外形為長方形箱體，采用1.5mm 厚冷板。具體尺寸如下：1400mm720mm420mm。2.2環境條件1、環境溫度：-40°C～＋55°C；2、相對濕度：5％～95％無冷凝；3、大氣壓力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3絕緣性能1、絕緣電阻A、在標準試驗環境下，絕緣電阻符合表2的要求。表2標準試驗環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求B、在溫度（＋40±2）°C，相對濕度（93±3）％恒定濕熱試驗環境下，絕緣電阻符合表3的要求。表3恒定濕熱環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求2、介質強度在標準大氣條件下，介質強度符合表4要求。表4介質強度要求額定電壓Ur試驗電壓有效值Ur≤60V0.5kVUr＞60V2.0kV注：與二次設備及外部回路直接連接的端口回路，介質強度采用Ur ＞ 60V的要求3、沖擊電壓在標準大氣條件下，在電源及信號端口對外殼之間施加標準雷電沖擊電壓。
