玉溪變壓器油色譜在線監測系統用一根尺寸合適的電線接到樓房的總管線上或接到總導管的入地處。2、把接地用的長釘子打進潮濕的土層里并接到入地處。3、也可以接到其它可靠的入地處。絕緣的地線必須牢固地接在裝置上。不要用夾子把地線夾在管子或接地柱上。也不要使用其它會使接頭松動的方法來連接。接頭必須用銅焊或錫焊，盡可能減小接地接頭處絕緣電阻的下降。如果按裝得不合適，在接頭處就可以量到電阻，再加上地線上的電阻就會使絕緣的接地裝置上產生我們所不希望的電勢。在安裝地線的時侯要它偶然和其它地線接觸這會給絕緣帶來不良的影響。絕緣線必須接在配電盤的絕緣母線上，再從配電盤上通過接頭和電源地線分別接到儀器系統的各個單元上。絕緣母線可由配電盤上的接地板構成。所用的電線尺寸應使遠一點到主配電盤接地處的接地電阻。請與當?shù)氐碾娖鳈z查部門商量所用的電線規格。當多層建筑物中安裝了電網處理裝置時，應把電網處理裝置的外殼與建筑物結構中的鋼筋接起來，這樣才能減少接地噪聲。地線的一端應接到線路處理裝置的外殼上，另一端應焊接在近的樓房豎梁鋼筋上。把地線接到建筑物的鋼筋上比把地線接到地下室單獨的接地柱上要好

玉溪變壓器油色譜在線監測系統技術參數2.1基本數據1、額定數據額定電壓：AC220V。功率消耗：在額定工作電壓下，功率消耗不大于1000w 。2、檢測指標表1氣體組分檢測指標氣體組分小檢知濃度測量范圍檢測精度監測周期小監測周期2小時。可按用戶需要任意設定監測周期。4、重復性對同一油樣（以乙烯C2H4濃度50μL/L 計算）連續進行5次油中氣體成份分析，試驗結果之間的差異不超過5次平均值的10％。5、測量誤差對檢測限值和檢測限值之間氣體含量的油樣進行分析的同時，取同一油樣在氣相色譜儀上檢測，以色譜儀檢測數據為基準，計算測量誤差。在線監測裝置檢測數據色譜儀檢測數據測量誤差 色譜儀檢測數據測量誤差：檢測限值或±30％，取兩者值。6、通信接口電氣以太網接口：通訊串口：、外形尺寸本產品外形為長方形箱體，采用1.5mm 厚冷板。具體尺寸如下：1400mm720mm420mm。2.2環境條件1、環境溫度：-40°C～＋55°C；2、相對濕度：5％～95％無冷凝；3、大氣壓力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3絕緣性能1、絕緣電阻A、在標準試驗環境下，絕緣電阻符合表2的要求。表2標準試驗環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求B、在溫度（＋40±2）°C，相對濕度（93±3）％恒定濕熱試驗環境下，絕緣電阻符合表3的要求。表3恒定濕熱環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求2、介質強度在標準大氣條件下，介質強度符合表4要求。表4介質強度要求額定電壓Ur試驗電壓有效值Ur≤60V0.5kVUr＞60V2.0kV注：與二次設備及外部回路直接連接的端口回路，介質強度采用Ur ＞ 60V的要求3、沖擊電壓在標準大氣條件下，在電源及信號端口對外殼之間施加標準雷電沖擊電壓。

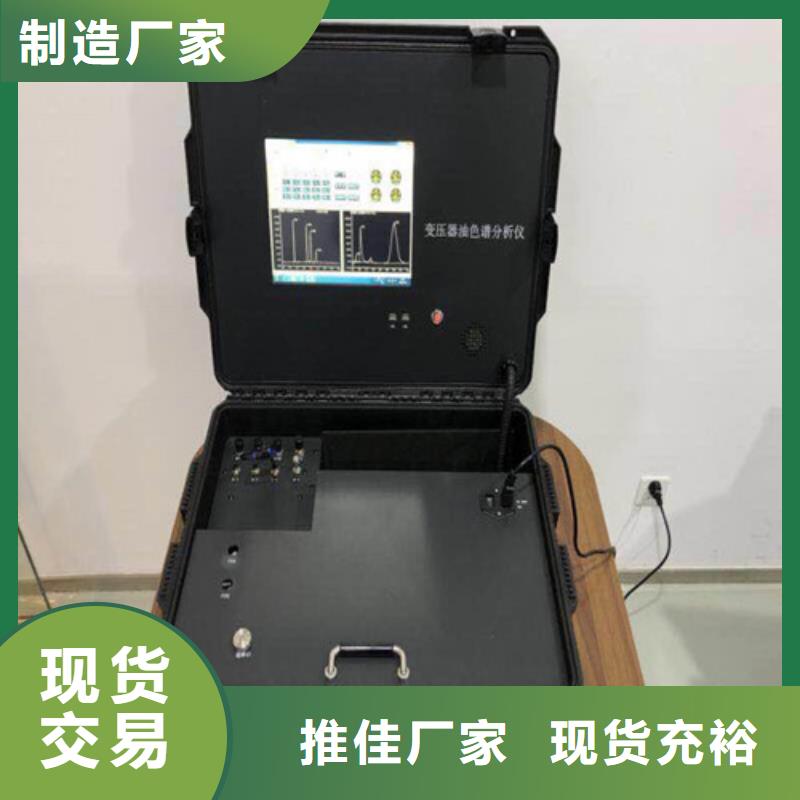

<玉溪>天正華意電氣設備有限公司 變壓器油分析色譜儀2023已更新(今日/團隊)
變壓器油分析色譜儀2023已更新(今日/團隊) <玉溪>天正華意電氣設備有限公司

玉溪變壓器油色譜在線監測系統否則可能危害本系統和變壓器的運行。1.4產品特點1、 真空與電磁振蕩脫氣技術采用的真空與電磁振蕩相結合的脫氣技術可在低真空度條件下，利用電磁激振與溶質的真空揮發共同形成溶解氣體的循環自激，在無任何介質介入的前提下，實現變壓器油溶解氣體的快速有效分離。脫氣效率高、時間短、重復性好，避免對變壓器絕緣油的污染。2、冷阱技術在油色譜檢測中存在油氣對色譜柱活性物質的污染，這將嚴重影響色譜柱的分離效果，降低色譜柱使用壽命。通常采用活性劑（如活性碳等）對分離出來的故障氣體進行吸附過濾，可有效降低油氣對色譜柱污染。但活性劑的活化再生特性無法滿足在線監測系統長時期穩定運行要求。冷阱是在一定的低溫環境下，將變壓器油C3以上有機物揮發成份實現有效冷凝，徹底避免油氣對色譜柱的污染，實現系統免維護要求。3、復合色譜柱用復合單柱取代雙柱，簡化系統結構。復合色譜柱在一定溫度環境下，可有效分離H2、CO、CH4、C2H6、C2H4、C2H2等六種故障氣體，且在不同恒溫條件下，各氣體出峰面積不變，不影響系統數據處理的捕峰條件，適用于現場安裝的變壓器油色譜在線監測裝置。復合色譜柱具有柱效率高，抗污染性能好，使用壽命長等特點。4、氣體檢測器技術采用集成傳感技術，敏感元件和控制電路集成在獨特的陶瓷硅芯片上，對應設計的故障氣體受檢氣室，具有小的死體積，可大大提高檢測靈敏度。和FID、TCD傳感器相比，不怕中毒，壽命長。和其他非色譜檢測法對比，檢測器構造簡單，體積小巧，檢測靈敏度高。5、支持TCP/IP、IEC61850通信協議氣體組份濃度、載氣壓力狀態、譜圖等數據信息可采用SV/GOOSE形式傳輸至過程層網絡，支持TCP/IP通訊協議并支持智能變電站基于IEC61850通信要求，可實現與其他廠商的變壓器狀態監測主IED的無縫接入

玉溪變壓器油色譜在線監測系統工作流程1、變壓器油經閉路循環進入油氣分離室，受檢油樣在真空環境及電磁激振作用下，實現油氣分離。2、經冷阱除油后，分離出的故障特性氣體導入氣體定量室后，在載氣的作用下流經色譜柱。利用色譜柱對各個氣體組份具備不同的吸附\解附作用，使故障特性氣體被依次分離。3、氣敏傳感器按出峰順序?qū)收咸匦詺怏w逐一進行檢測，并將故障氣體的濃度特性轉換成電信號。4、數據處理單元對電信號進行分析處理，分別計算出故障氣體各組份濃度。5、通信模塊將氣體組份濃度、載氣壓力狀態、譜圖等數據信息按照TCP/IP、IEC61850通信協議上送過程層網絡，變壓器狀態監測主IED故障診斷系統對色譜數據進行綜合分析診斷，超過設定注意值時進行報警，實現變壓器故障的在線監測。3.4系統結構圖3-1系統結構在功能上劃分為油樣獲取單元、油氣分離單元、載氣單元、色譜檢測單元、控制與數據處理單元、通信接口單元。1、油樣獲取單元經油泵強循環從變壓器主油箱取得油樣，并送入脫氣室。

<玉溪>天正華意電氣設備有限公司 變壓器油分析色譜儀2023已更新(今日/團隊)

玉溪變壓器油色譜在線監測系統系統運行可靠采用了基于權限的用戶管理，使系統具有很強的魯棒性，同時使系統用戶管理更富有人性化。7、強大的平臺支撐軟件運行于目前流行的微軟NET 平臺，、穩定，具有較強的可擴展性。8、數據顯示生動形象，報表實用、美觀用戶界面友好，操作方便。配置要求硬件運行環境?CPU：奔騰1000MHz以上?內存：512M以上（1G以上）?顯示卡：標準VGA 256色顯示模式以上（SVGA 16位色以上顯示模式）?顯示器：支持分辨率1024 X 768及其以上?網卡：支持TCP/IP協議的網絡接口卡（網卡）軟件運行環境IE 瀏覽器5.0及以上服務器端配置?Windows 2000/ XP/2003等操作系統平臺?Microsoft SQL Server2000（SP4）企業版數據庫?Internet信息服務(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1啟動軟件與登陸軟件采用了基于權限的用戶管理機制，只有經過授權的用戶才能使用本系統。普通用戶只能查看系統的參數設置、瀏覽監測數據以及使用其他基本功能，只有高級用戶才具有修改系統的有關參數配置、進行用戶管理等權限，這樣在很大程度上確保了系統長期穩定、可靠地運行。如圖6.1為本軟件的登錄頁面。圖6.1 系統登錄頁面圖6.2系統主運行頁面6.2 檢測組份選擇本系統軟件為滿足不同用戶對檢測指標的不同要求，專門設計了組份選擇功能。組份選擇功能在主界面上點擊F3功能鍵即彈出如圖6.3所示對話框。本軟件提供了七種氣體、總烴、微水、氧氣的選擇。當組分選擇欄內的組分處于選中狀態時，則在數據顯示與處理時區顯示該組分的數據，默認情況下，組份選擇欄內氫氣、一氧化碳、甲烷、乙炔均處于選中狀態，其余處于未選中狀態。圖6.3組份選擇功能頁面

<玉溪>天正華意電氣設備有限公司 變壓器油分析色譜儀2023已更新(今日/團隊)
變壓器油分析色譜儀2023已更新(今日/團隊) <玉溪>天正華意電氣設備有限公司

玉溪變壓器油色譜在線監測系統光纖通訊采用光纖通訊，需配置交換機、光纖轉化模塊與單模光纖。光纖長度按現場實際測量配置。4控制屏寬800mm×深600mm×高2260mm，需在訂購前指定顏色5控制后臺工控機按項目配置臺12、按獨立項目配置N表示該項目安裝現場數據采集器的臺數。序號設備名稱規格型號外形尺寸單位數量備注標準配置1現場數據采集器720×420×1400mm臺N2循環油管紫銅管外徑6mm米N＊303安裝法蘭由采購商或用戶提供尺寸，生產商加工。生產商可提供標準法蘭圖。個N＊24球閥不銹鋼外徑6mm，通徑4mm個N5不銹鋼減壓器15-2.5kg/cm2個N6載氣管不銹鋼管外徑3mm，通徑2mm米N＊0.57載氣純凈空氣15L/瓶瓶N＊28網線屏蔽線箱N9系統軟件光盤套N10產品使用手冊本N11檢驗報告單份N12保修憑證份N非標配置1微水檢測芬蘭維薩拉TMM162套N非標配置配項生產商按市場優惠價提供2動力電纜3×1.5mm，鎧裝屏蔽電纜。長度按現場實際測量配置。3光纖通訊采用光纖通訊，需配置交換機、光纖轉化模塊與單模光纖。光纖長度按現場實際測量配置。4控制屏寬800mm×深600mm×高2260mm，需在訂購前指定顏色5控制后臺工控機按項目配置臺15.2安裝要求1、基本安裝要求 1）、通常情況下，采用異口方式實現變壓器油從變壓器本體至現場主機的閉路循環。

玉溪變壓器油色譜在線監測系統凈化裝置內部的填充物要做到定期活化或更換，否則將失去應有的作用。長期使用含水量高的氣體會減少色譜柱的使用壽命，降低儀器的穩定性及污染氣路系統使儀器不能正常工作。2、開箱儀器到貨以后，請及時檢查儀器外包裝，并對照發貨單清點檢查數量的完整性。如發現外包裝已破損或配套部件遺失時，請及時與運輸部門取得聯系，并通知供應商，以便及時妥善地處理。拆箱后請檢查儀器外觀質量，查看在運輸中有無破損現象，并對照裝箱清單點附件、備件數量是否相符。儀器配置情況與產品訂貨單是否一致，功能是否完整，各轉動活動部位是否靈活可靠。若發現遺漏物品、裝配差錯或工作性能不完整時，請及時將信息反饋給供應商。以便及時妥善地處理。3、電源及信號連接本儀器的電源及信號接頭在儀器的后部（對應處印有文字說明），通電前檢查儀器電源輸入端電源插頭、保險絲座、電源插座是否滿足儀器使用要求，接地線是否良好。儀器電源總開關位于儀器的右側板的下側。儀器配電和其它用電設備單獨配置，以避免相互干擾。儀器各控制器各自帶有自己的信號輸出端口，儀器可同時安裝三個控制器（TCD、FID、ECD），或其中FPD、NPD。輸出信號線為通用型。儀器輸出信號可與記錄儀、數據處理機或色譜工作站等記錄裝置直接連接。4、氣路連接儀器氣源通過外徑Φ3mm的氣路管與氣路入口接頭（位于儀器機箱后側面下部）分別對應相連接（見下圖）。氣路管要用無油干凈的不銹鋼管或紫銅管或乙烯管、聚四氟乙烯管，注意經常性地檢查、維護，以防止泄漏事故發生。

<玉溪>天正華意電氣設備有限公司 變壓器油分析色譜儀2023已更新(今日/團隊)

玉溪變壓器油色譜在線監測系統文件號的輸入即將光標移至文件處依次按《8》＋《確認》鍵即可。此時文件為8，則儀器內所有設置的參數為8號文件內容，若輸入其它文件號，則8號文件自動儲存。若要找回8號文件的內容，只需將文件號輸入為8并按確定鍵即可。圖十八 輔助功能圖十九 儀器參數界面 按《Menu》鍵，則狀態欄顯示〡用戶配置〡儀器參數〡保護溫度〡秒表 并將光標右移至《儀器參數》欄，再按確定《確認》鍵，則顯示屏變?yōu)閇圖十九]界面此界面為儀器參數界面，儀器在出廠已校好，用戶一般不要隨意改動。“啟動記錄”它記錄了儀器啟動的次數。保護溫度的設置：在保護溫度的界面下設置各加熱區的保護溫度。保護溫度的設置，要高于使用溫度的20℃。實際溫度超過設置的保護溫度時，儀器將報警并停止所有的加熱。按《Menu》鍵，狀態欄顯示 用戶配置〡儀器參數〡保護溫度〡秒表〡，將光標移至《秒表》，按確定《確認》鍵，則顯示屏顯示[圖二十]界面。圖二十 設置秒表計時界面此界面為設置秒表計時界面。次按《▲》鍵或《確認》，開始計時；第二次按《▼ 》鍵或《確認》，停止計時同時顯示60秒除以即時時間值，方便用戶計算分鐘流量。第三次按《確認》鍵，計時時間。當光標處于后面任一界面下面的狀態標，可按“·”鍵回到此界面。按兩次《Menu》鍵，狀態欄變?yōu)椹@溫控〡檢測器〡事件〡程序升溫〡輔助功能〡此時光標處于《輔助功能》欄，移動光標選定菜單，按確定鍵可進入以上任何一個界面。變壓器油色譜儀的溫控電路主板背掛于控制箱中上部，加熱板和點火板在儀器后部。其連線見下圖。工作原理圖見下圖。變壓器油色譜儀CPU板連線見下圖第五章熱導池檢測器（TCD）的安裝與使用工作原理：在一個處于熱平衡的TCD中，組分進入測量臂池腔，就會由于氣體組成的改變，引起氣體熱導系數的變化，氣體熱導系數的改變，引起熱敏元件溫度的變化，熱敏元件的溫度變化，引起熱敏元件阻值的變化，熱敏元件阻值的變化使惠斯頓電橋輸出信號的變化。所以TCD的信號變化是各個變量相繼變化的結果熱導池檢測器的結構：熱導池檢測器采用半擴散式結構，經特珠工藝處理的100Ω錸鎢絲，恒流源供電，具有斷流熱絲保護功能。配置了2路專用補充氣，見下面TCD補充氣氣路流程圖，以便用大孔徑毛細管。熱導池檢測器結構如圖二十一。

<玉溪>天正華意電氣設備有限公司 變壓器油分析色譜儀2023已更新(今日/團隊)
<玉溪>天正華意電氣設備有限公司

玉溪變壓器油色譜在線監測系統技術參數2.1基本數據1、額定數據額定電壓：AC220V。功率消耗：在額定工作電壓下，功率消耗不大于1000w 。2、檢測指標表1氣體組分檢測指標氣體組分小檢知濃度測量范圍檢測精度監測周期小監測周期2小時。可按用戶需要任意設定監測周期。4、重復性對同一油樣（以乙烯C2H4濃度50μL/L 計算）連續進行5次油中氣體成份分析，試驗結果之間的差異不超過5次平均值的10％。5、測量誤差對檢測限值和檢測限值之間氣體含量的油樣進行分析的同時，取同一油樣在氣相色譜儀上檢測，以色譜儀檢測數據為基準，計算測量誤差。在線監測裝置檢測數據色譜儀檢測數據測量誤差 色譜儀檢測數據測量誤差：檢測限值或±30％，取兩者值。6、通信接口電氣以太網接口：通訊串口：、外形尺寸本產品外形為長方形箱體，采用1.5mm 厚冷板。具體尺寸如下：1400mm720mm420mm。2.2環境條件1、環境溫度：-40°C～＋55°C；2、相對濕度：5％～95％無冷凝；3、大氣壓力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3絕緣性能1、絕緣電阻A、在標準試驗環境下，絕緣電阻符合表2的要求。表2標準試驗環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求B、在溫度（＋40±2）°C，相對濕度（93±3）％恒定濕熱試驗環境下，絕緣電阻符合表3的要求。表3恒定濕熱環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求2、介質強度在標準大氣條件下，介質強度符合表4要求。表4介質強度要求額定電壓Ur試驗電壓有效值Ur≤60V0.5kVUr＞60V2.0kV注：與二次設備及外部回路直接連接的端口回路，介質強度采用Ur ＞ 60V的要求3、沖擊電壓在標準大氣條件下，在電源及信號端口對外殼之間施加標準雷電沖擊電壓。

變壓器油分析色譜儀2023已更新(今日/團隊)

玉溪變壓器油色譜在線監測系統將兩瓶15L裝氣瓶去帽后安放在現場主機右側空位循環油路連接1) 將取油/回油口對接法蘭分別安裝在變壓器箱體取油/回油口的閥體上。法蘭油路連結，采用高性能密封膠，保證油路不會漏油滲油，油路管道連接采用不銹鋼管件。2）預埋油循環管保護導管。保護導管一般采用φ60mm鍍鋅管或硬塑料管。為防止保護導管妨礙變壓器的其它現場作業，保護導管應預埋至油池底部并兩端加固。3）油循環管使用兩根φ6mm×1.0mm的紫銅管。將其中一根油循環管的一端連接在變壓器取油口，另一端連接在現場主機的進油口；將另一根油循環管一端連接在現場主機的出油口，另一端連接在變壓器回油口。4）緩慢打開變壓器取油口處的閥門，此時，現場主機側未連接的油循環管接口將有空氣與變壓器油的混合物流出。待未接油循環接口無氣體溢出時，將該接口對接在進油口，并將變壓器的取油口閥門、現場主機的進油口閥門逐步打開直至全開狀態，此時變壓器箱體與現場主機油室之間的油閉路循環系統形成。3、載氣連接1）確認載氣減壓閥調節手柄處于松弛狀態后，將減壓閥牢固地安裝到載氣瓶上。2）減壓閥檢漏。將隨機提供的接頭連接到減壓閥出口，并密封減壓器出口。

<玉溪>天正華意電氣設備有限公司 變壓器油分析色譜儀2023已更新(今日/團隊) <玉溪>天正華意電氣設備有限公司

玉溪變壓器油色譜在線監測系統凈化裝置內部的填充物要做到定期活化或更換，否則將失去應有的作用。長期使用含水量高的氣體會減少色譜柱的使用壽命，降低儀器的穩定性及污染氣路系統使儀器不能正常工作。2、開箱儀器到貨以后，請及時檢查儀器外包裝，并對照發貨單清點檢查數量的完整性。如發現外包裝已破損或配套部件遺失時，請及時與運輸部門取得聯系，并通知供應商，以便及時妥善地處理。拆箱后請檢查儀器外觀質量，查看在運輸中有無破損現象，并對照裝箱清單點附件、備件數量是否相符。儀器配置情況與產品訂貨單是否一致，功能是否完整，各轉動活動部位是否靈活可靠。若發現遺漏物品、裝配差錯或工作性能不完整時，請及時將信息反饋給供應商。以便及時妥善地處理。3、電源及信號連接本儀器的電源及信號接頭在儀器的后部（對應處印有文字說明），通電前檢查儀器電源輸入端電源插頭、保險絲座、電源插座是否滿足儀器使用要求，接地線是否良好。儀器電源總開關位于儀器的右側板的下側。儀器配電和其它用電設備單獨配置，以避免相互干擾。儀器各控制器各自帶有自己的信號輸出端口，儀器可同時安裝三個控制器（TCD、FID、ECD），或其中FPD、NPD。輸出信號線為通用型。儀器輸出信號可與記錄儀、數據處理機或色譜工作站等記錄裝置直接連接。4、氣路連接儀器氣源通過外徑Φ3mm的氣路管與氣路入口接頭（位于儀器機箱后側面下部）分別對應相連接（見下圖）。氣路管要用無油干凈的不銹鋼管或紫銅管或乙烯管、聚四氟乙烯管，注意經常性地檢查、維護，以防止泄漏事故發生。

變壓器油分析色譜儀2023已更新(今日/團隊)

玉溪變壓器油色譜在線監測系統儀器的故障與排除沒有色譜峰故障判斷檢查方法和修理1．記錄器接觸不良1．檢查記錄器接線2．記錄器故障2．看儀器說明書，排除記錄器故障3．進樣器溫度太低3．增加進樣器溫度4．注射器堵塞4．更換注射器5．放大器電源斷開5．檢查放大器， 6．沒有載氣通過6．檢查載氣流路是否堵塞，或氣瓶中氣源用完7．硅橡膠漏氣7．更換硅橡膠8．無火8．點火9．FID極化電壓接觸不良9．排除極化電壓連接不良現象正常滯留時間而靈敏度下降故障判斷檢查方法及修理1．注射器漏氣1．更換注射器2．靈敏度的選擇不當2．選擇適當?shù)撵`敏度3．載氣漏3．探漏并做相應的處理4．氫氣和空氣流量選擇不當（FID）4．調正它們的流量5．檢測器無高壓（FID）5．裝上高電壓拖尾峰故障判斷檢查方法及修理1．進樣管污染1．清洗進樣器管子2．層析柱爐溫太低2．增加層析柱溫度 3．進樣溫度太低3．調高進樣器溫度5．層析柱選擇不當4．選擇適當?shù)纳V柱伸舌峰故障判斷檢查方法及修理1．樣品量太大1．降低樣品量2．樣品凝集在系統中2．先提高柱溫，再選擇適當?shù)倪M(jìn)樣器，色譜柱，檢測器溫度色譜峰分離不好故障判斷檢查方法及修理1．柱過短1．選擇較長色譜柱2．固定液流失2．更換層析柱或老化色譜柱3．柱溫度太高3．降低柱溫4．固定液選擇不正確4．選擇適當色譜柱5．載氣流速太高或太低5．調整載氣流量平頂峰故障判斷檢查方法及處理1．放大器輸入飽和1．降低樣品量，降低放大器靈敏度2．記錄器零點位置發生變化2．檢查記錄器零點位置并做相應的處理基線突變故障判斷檢查方法及處理1．外電場干擾1．排除影響儀器正常工作的外電場干擾2．電源插頭接觸不良2．把電源插座安裝牢固3．氫氣、空氣流量選擇不當3．重新調整氫氣和空氣的流量恒溫操作時有不規則基線波動故障判斷檢查方法及修理1．儀器安裝的位置不好

<玉溪>天正華意電氣設備有限公司 <玉溪>天正華意電氣設備有限公司

玉溪變壓器油色譜在線監測系統系統軟件操作系列變壓器色譜在線監測系統運行軟件V2.0，考慮到多用戶、遠程在線監測等應用特點，采用了面向?qū)ο蟮脑O(shè)計方式和B/S的架構體系，使系統具有良好的擴展性和重用性。本軟件運行于已安裝.net framework2.0的微軟NT/2000/2003等服務器版操作系統，并配置了Internet信息服務(IIS)，版本為5.0以上。通過本軟件，可以實時監測系統數據、瀏覽歷史數據以及查看服務器端及本地檢測數據。本軟件很好地滿足了變壓器設備在線狀態檢修的需要，實現了數據分析、數據顯示、實時監測、報表、參數設置等功能。本系統運行于網絡環境下，提供了友好的用戶界面，操作簡單，維護方便。具體特點如下：1、融合了的測量設備，提供了、豐富的測量內容、本系統采用了的測量設備，提供了對多種氣體組分、微水、載壓等指標的測量，極大豐富了測量內容，給用戶提供了多樣化的信息。2、采用準確、可靠的智能譜峰識別技術、色譜單元中采用一種全新的譜峰識別算法，能不依賴于保留時間識別出峰的位置和峰的高度。解決了保留時間的變化對峰的識別和測量精度的影響。3、故障診斷算法先進、實用采用改良三比值法、大衛三角法及立方體圖示法和改良三比值法、大衛三角法及立方體圖示法專家系統，該系統故障診斷準確率高，故障分類有效。4、采用復合增益控制技術，提高了測量靈敏度和測量范圍，系統通過軟件實現同一幅譜圖中不同組分采用不同的增益，在保證乙炔測量分辨率的前提下，避免了氫氣測量的量程超限問題。

玉溪變壓器油色譜在線監測系統用一根尺寸合適的電線接到樓房的總管線上或接到總導管的入地處。2、把接地用的長釘子打進潮濕的土層里并接到入地處。3、也可以接到其它可靠的入地處。絕緣的地線必須牢固地接在裝置上。不要用夾子把地線夾在管子或接地柱上。也不要使用其它會使接頭松動的方法來連接。接頭必須用銅焊或錫焊，盡可能減小接地接頭處絕緣電阻的下降。如果按裝得不合適，在接頭處就可以量到電阻，再加上地線上的電阻就會使絕緣的接地裝置上產生我們所不希望的電勢。在安裝地線的時侯要它偶然和其它地線接觸這會給絕緣帶來不良的影響。絕緣線必須接在配電盤的絕緣母線上，再從配電盤上通過接頭和電源地線分別接到儀器系統的各個單元上。絕緣母線可由配電盤上的接地板構成。所用的電線尺寸應使遠一點到主配電盤接地處的接地電阻。請與當?shù)氐碾娖鳈z查部門商量所用的電線規格。當多層建筑物中安裝了電網處理裝置時，應把電網處理裝置的外殼與建筑物結構中的鋼筋接起來，這樣才能減少接地噪聲。地線的一端應接到線路處理裝置的外殼上，另一端應焊接在近的樓房豎梁鋼筋上。把地線接到建筑物的鋼筋上比把地線接到地下室單獨的接地柱上要好

<玉溪>天正華意電氣設備有限公司 變壓器油分析色譜儀2023已更新(今日/團隊)

玉溪變壓器油色譜在線監測系統系統軟件操作系列變壓器色譜在線監測系統運行軟件V2.0，考慮到多用戶、遠程在線監測等應用特點，采用了面向?qū)ο蟮脑O(shè)計方式和B/S的架構體系，使系統具有良好的擴展性和重用性。本軟件運行于已安裝.net framework2.0的微軟NT/2000/2003等服務器版操作系統，并配置了Internet信息服務(IIS)，版本為5.0以上。通過本軟件，可以實時監測系統數據、瀏覽歷史數據以及查看服務器端及本地檢測數據。本軟件很好地滿足了變壓器設備在線狀態檢修的需要，實現了數據分析、數據顯示、實時監測、報表、參數設置等功能。本系統運行于網絡環境下，提供了友好的用戶界面，操作簡單，維護方便。具體特點如下：1、融合了的測量設備，提供了、豐富的測量內容、本系統采用了的測量設備，提供了對多種氣體組分、微水、載壓等指標的測量，極大豐富了測量內容，給用戶提供了多樣化的信息。2、采用準確、可靠的智能譜峰識別技術、色譜單元中采用一種全新的譜峰識別算法，能不依賴于保留時間識別出峰的位置和峰的高度。解決了保留時間的變化對峰的識別和測量精度的影響。3、故障診斷算法先進、實用采用改良三比值法、大衛三角法及立方體圖示法和改良三比值法、大衛三角法及立方體圖示法專家系統，該系統故障診斷準確率高，故障分類有效。4、采用復合增益控制技術，提高了測量靈敏度和測量范圍，系統通過軟件實現同一幅譜圖中不同組分采用不同的增益，在保證乙炔測量分辨率的前提下，避免了氫氣測量的量程超限問題。

<玉溪>天正華意電氣設備有限公司

玉溪變壓器油色譜在線監測系統無元器件損壞現象。6、電壓暫降、短時中斷抗擾度試驗裝置能承受GB/T 17626.11-2008中規定的試驗等級為40的持續時間10個周波的電壓暫降、短時中斷抗擾度試驗。7、承受阻尼振蕩磁場抗擾度試驗裝置的外殼端口能承受GB/T 17626.10中規定的試驗等級為5級的阻尼振蕩磁場抗擾度試驗。同時，干擾消失后，裝置正常工作。2.6連續通電出廠前，在常溫下進行不小于72h的連續通電試驗，裝置各項參數和性能指標符合企標。2.7要求防護等級：IP563產品功能介紹3.1數據采集功能運用氣相色譜分析原理，采用真空與電磁振蕩相結合的脫氣技術，應用復合型色譜柱氣體分離方法，使用基于集成傳感技術的檢測器，實現對變壓器油中溶解的多組分氣體H2、CO、CH4、C2H6、C2H4、C2H2的在線檢測，可輔助實現CO2及微水H2O的檢測。3.2工作原理電力變壓器、電抗器、套管等充油高壓電氣設備，通常采用油、紙\紙板組成絕緣系統。當設備內部發生熱故障、放電性故障或油、紙老化時，會產生多種故障氣體，這些故障氣體溶解于油中。不同類型的故障產生的氣體組份及濃度也不同，因此故障氣體組份可以反映不同類型的故障。利用氣相色譜分析法對故障氣體組份進行定性、定量分析，獲得氣體組份及其含量，實現對變壓器的故障診斷。
