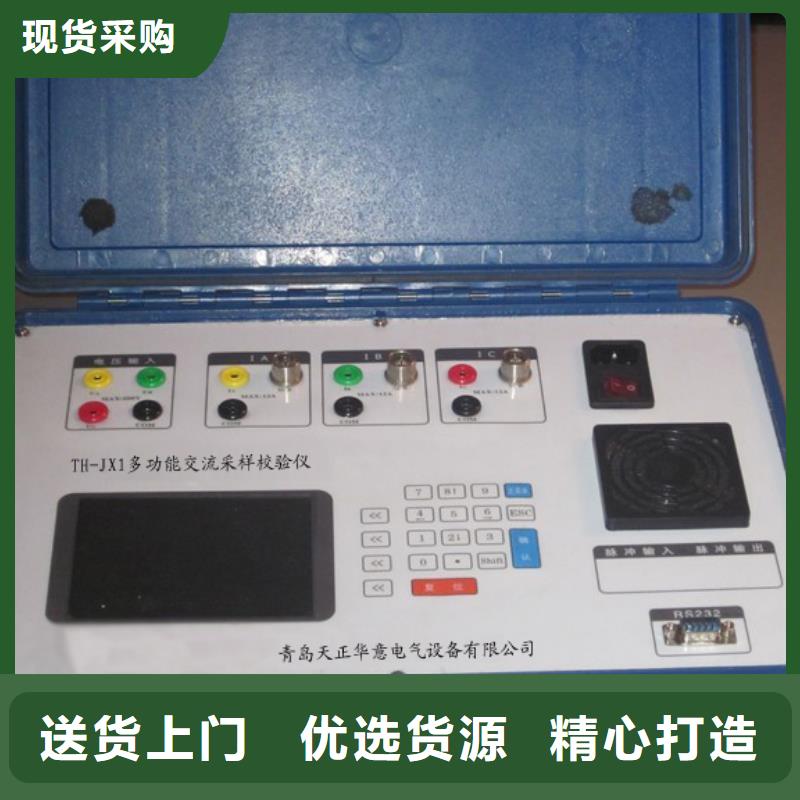

三門峽電能質量分析儀 電能誤差在主界面點擊電能誤差按鈕進入電能誤差試驗界面（如圖20所示）：圖20 電能誤差界面1圖21 電能誤差界面2檢定電能誤差時，在上面設置好要檢定的參數，相別選擇單相只輸出A相，然后點擊檢定開始檢定（如圖21所示），一開始的檢定點是0，在檢定的過程中，可以通過鍵盤板的百分比調節區域要調節電流輸出，點擊功率因素出現側邊按鍵區域，可以點擊選擇功率因素來調節。5.控源功能在主界面點擊控源按鈕進入控源主界面（如圖22所示）：圖22 控源主界面5.1基本輸出基本輸出界面能夠控制功率源輸出三路交流電壓、電流信號，一路直流電壓、電流信號，以及校驗交流電能和直流電壓、電流輸入采樣，信號幅值、相位、頻率可調。主界面如下：軟件左上方為電壓調整區，右上方為電流調整區，左下方為頻率調整區，右下方為相位調整區。以下詳細介紹各界面功能：在交流源設置中可以設置要輸出的交流源參數，點擊U按鈕出現側邊按鈕區域，然后你點擊哪個輸入框，在點擊按鈕就可以快速設置參數了。若需要設置諧波，點擊諧波設置按鈕進入諧波設置界面（如圖24所示），點擊保存可以增加條數，要刪除時可通過鍵盤板的上下方向鍵或者點擊要刪除的那一條。設置好諧波，返回交流源設置界面。然后點擊升源按鈕進入交流源輸出界面（如圖25所示）。在交流源輸出界面，選擇相別調節選擇要設置的相別，然后通過下面的按鈕彈出側邊欄區域，可點擊按鈕來設置當前相別的輸出，（可通過鍵盤板的百分比調節區域調節固定相別的電流輸出幅度， 為120％）當點擊界面的小箭頭的時候會出現進入向量圖的側邊欄（如圖26所示），然后點擊即可查看當前交流源所設置的向量圖了（如圖27所示）。在向量圖中，長度代表輸出的幅度。

三門峽電能質量分析儀 敬的用戶：感謝您使用廣州天正華意電氣公司產品，希望本手冊能夠為您對本公司產品的熟悉和使用提供盡可能詳細的幫助信息。如果仍有未盡之處，或者您需要其他的技術支持和服務版權聲明：本文檔版權屬天正華意電氣所有。公司保留對此文件進行修改而不另行通知的權利。本產品適用于TH-6700系列等產品。公司承諾所提供的信息正確可靠，由于編寫時間匆忙，書中難免有遺漏或錯誤的地方，懇請您的指正，不勝感激！請在使用本產品前，自行確定所使用的相關技術文件規格為有效的版本。第1章 事項1.1 常規事項概要仔細閱讀下列性措施，以避免受傷，并防止損壞本產品或與本產品連接的任何產品為避免可能的危險，請務必按照規定使用本產品。只有專業授權人員才能執行維修非專業人士請勿校準儀器。 避免起火和人身傷害請使用正確的電源線。只使用所在認可的本產品專用電源線。在本設備與其它設備連接通訊前應斷開所有設備電源，然后再連接。帶電連接會對設備造成損壞。

三門峽電能質量分析儀 無論交流電源的終連接是何種形式，都要保證保護地/接地線的連接先于交流電源火線和零線的連接。如果因為某種原因不能在連接交流電源火線和零線之前連接保護地/接地線，或者輸出端子會被連接到潛在的帶電危險電路，裝置后面板上單獨的保護地/接地連接就必須被連接到合適的保護地/接地端。電源線和電源的斷開電源的斷開開關是裝置后面板的ON/OFF 開關。即使裝置處于工作狀態，ON/OFF 開關也應該非常容易接觸到。如果不能滿足這一條件，操作者則應該很方便地操作電源插頭或安裝一個很容易操作的電源斷開裝置。為了避免電擊和火災，請確保電源線沒有損壞并且其標稱值足以承受電網的熔斷容量。如果電源線作為可接觸到的斷開裝置，則其長度不得長于3 米?！ぞ?1).為了避免電擊危險，必須在連接好保護地/接地線之后再將信號連接到裝置，并且在斷開保護地/接地線之前斷開信號。也就是說，只要連接有信號線，就必須連接交流電源線。(2).為了避免人身傷亡，當信號線連接到或懷疑信號線被連接到任何危險的電壓或電流源時，請勿將其進行連接或斷開。(3).如果使用未經認可的信號連接線，則可能會影響到防護性能。如果信號連接線被損害，則不得使用。每臺裝置都提供有電壓和電流信號線，但是僅適于正確的使用。電流信號線不得連接到裝置的電壓端子。(4).·請勿在開機蓋情況下使用。(5).為避免電擊危險，裝置不得在開機蓋的情況下工作。裝置蓋能有效防止用戶接觸到帶電部件并且（除非特別說明）只有具有維護和修理資質的人才可將其打開。(6).打開裝置蓋時可能會露出超過2 kVpk 的電壓，在裝置斷開電源后長達1 分鐘的時間內都可能會出現這么高的電壓，如果發生故障，時間可能會更長。(7).裝置內、外保護接地導體的任何中斷都可能會使裝置發生危險。嚴禁故意斷開。

三門峽電能質量分析儀 使用方法測試儀配有一條四芯的電壓測試線、三只電流測試鉗（根據需要可配備到六只）。電壓測試線用來接入被測電壓信號，在現場用電流鉗進行測試，每只電流鉗分別對應一個鉗表接口，不能互換，否則會影響測試精度，每只鉗表中間有一個圓標貼，顯示出鉗表的相別和極性（標N的一端為電流的流出端，在使用接線要注意極性，接反會影響測試結果）。在測試過程中要注意的問題：1、要在測試前插好電流測試鉗，嚴禁先夾被測信號后插入電流鉗插座，這相當于電流測試鉗二次開路，容易產生開路高壓，損壞儀器。測試完成后要先摘下所有電流測試鉗再拔下與主機相連的插頭。2、測試鉗為保證各通道精度，應一一對應，要把各電流鉗正確插入與之對應的插座。交換不同輸入插座，會降低了測試精度，但交叉后一般測試精度也不會超出在±2％。3、接入電壓信號時測試線一定要先接到儀器的電壓端子，然后再接到被測設備的電壓端子；測試完成后一定要先摘下被測設備的電壓接頭，然后再拆除儀器側的電壓線。（此條尤為重要，反之可能引起大事故）下面就不同的測試項目進行說明。（一）、三相四線制接線方式設備電參量的測量1、測試目的檢測被測設備的三路電壓、三路電流的信號，通過測試數據來了解被測設備的實時電壓幅值、電流幅值、有功功率、無功功率、相位、頻率以及各參量之間的矢量關系的真實情況；可將六個參量的向量圖同屏顯示出來，從而確定供電系統的運行情況，便于分析故障原因和線損原因。

三門峽電能質量分析儀 頻譜分析”界面：圖七、頻譜分析界面頻譜分析界面如右圖所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流、B 相電流和C 相電流的諧波含量分布柱狀圖，相鄰次數的諧波含量柱用不同的顏色區分開，每10種顏色為一組，循環顯示；因32次以上的諧波一般情況下用不到，我們在柱狀圖里只顯示到32次。UA-UB-UC-IA-IB-IC提示當前測量通道（可通過←、→鍵來改變所選通道），縱坐標刻度0％-10％表示各次諧波分量的百分比含量，基波含量始終對應到100％刻度（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，以正常刻度顯示，即以做為滿刻度），橫坐標的指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和1－64次各次諧波的數值（用↑、↓鍵來翻頁）。無失真的信號應顯示次諧波（基波）。測試時用Ua、Ub、Uc三個電壓通道和Ia、Ib、Ic三個電流通道進行測量。屏幕下一行為提示行，提示可進行的操作。按F1鍵能將當前屏幕鎖定，便于讀數，按F2繼續刷新，可繼續查看各相電壓、電流的1~64次諧波，按退出鍵返回主菜單。
