鐵嶺熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。＊＊年＊＊月＊＊日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖５外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。

鐵嶺熱繼電器測試儀從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。?進行SF6密度繼電器校驗基本原理密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復校驗值：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

開關保護器試驗裝置實力老廠 <鐵嶺>天正華意電氣設備有限公司

鐵嶺熱繼電器測試儀使用方法①、檢漏試驗用試驗線把儀器的１端接至被試相(如A相)，儀器的2端接地或檢漏繼電器的外殼，打開儀器電源，此時儀器自帶的大屏幕電阻表自動測試并顯示此時的可調電阻值，根據下列表格所列的電壓電阻對應關系調節試驗電阻至所需值，如電壓是120V時，若電阻表所示不是2KΩ可調節6至2KΩ，如電壓是380V時調節6至3.5KΩ，電壓等級660V/1140V時與此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次確認所調電阻值與電壓等級相對應后，按下試驗開關，此時電阻表自動自保退出自動測量狀態，該端供電回路的檢漏繼電器應可靠動作并帶動上一級開關跳閘。彈起試驗開關后，電阻表又自動測量并顯示試驗時的電阻值。試驗檢漏其他兩相時與此同理。②、檢漏繼電器閉鎖保護試驗檢漏繼電器動作后，把電阻器調至動作電阻的2倍，按下試驗開關，此時合閘供電時應不能合閘，說明檢漏繼電器保護后閉鎖性能良好。③、JY82型檢漏繼電器網路切斷電阻值的整定按照①中所述接好線，按下儀器的電源開關，調節可調電阻(觀察電阻表)至，按下試驗開關檢漏繼電器應不動作，緩慢左轉可調電阻旋鈕直至保護動作，彈起試驗開關，此時儀器內置的大屏幕電阻表自動測量并顯示試驗時的電阻值，如顯示的電阻值與實際的電壓等級相對應，

鐵嶺熱繼電器測試儀我廠根據現場使用的信息反饋試驗成功了采用電壓變化來控制電秒表啟停：當按下試驗開關時電秒表啟表，檢漏繼電器動作后由于工作電壓的失去使電秒表停表，這樣就能測出檢漏繼電器的動作時間；電秒表停表后會鎖定試驗值直至下一次啟表信號的觸發，如按一下復位開關電秒表會復零，下一次時間測試時會從零開始計時；如不按復位開關所測時間是幾次動作時間的累加，這一點請試驗者務必注意！⑥、其他類型的各種檢漏繼電器可據實際的電壓等級，參考以上①～⑤項進行試驗和整定。在此不再累述。五、注意事項1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、切記：請不要在地面供電系統做試驗。3、檢漏試驗時請確認試驗開關在彈起狀態。4、儀器出現問題時請致電：，請不要自行拆開。六、儀器配套1、TH-JL型檢漏繼電器校驗儀1臺2、大屏幕液晶數字式電阻表(內置) 1臺3、數字式毫秒計1臺4、配套試驗線1套5、說明書1份6、合格證 1份七、保修本儀器自出廠之日起三年保修，若非人為造成事故，免費維修；三年后酌收工本費。

<鐵嶺>天正華意電氣設備有限公司 開關保護器試驗裝置實力老廠

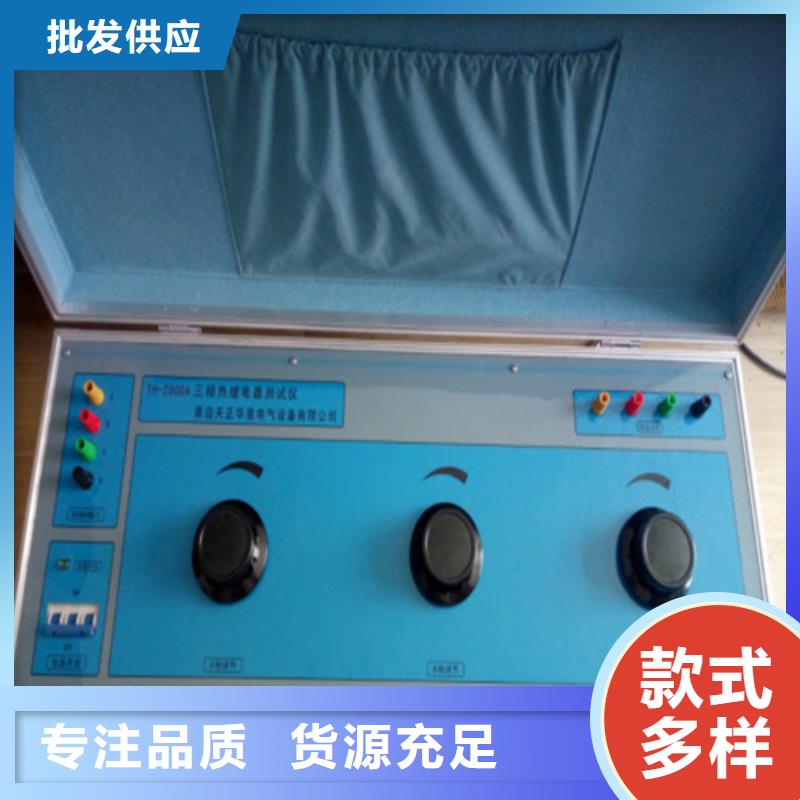

鐵嶺熱繼電器測試儀三相熱繼電器測試儀又稱馬達保護器校驗儀在電力系統的運行和維護工作中，根據電力行業對電動機保護及饋線保護自動裝置檢查條例的規定，電動機保護器在投入運行后的每年都要進行全部的檢驗，以及在一定的周期內進行檢驗，因此電動機保護器的檢驗是一項長期的較為繁重的工作。為了便于電動機保護器測試工作有效方便的進行，我公司經過長期的試驗，針對電動機保護器的性能特征，專業化的設計了TH-RJ型熱繼電器校驗儀。該裝置主要用于對電動機保護器和電流型電動機保護器、熱繼電器、熱電偶的校驗。而事實上，該儀器在大量實驗基礎上證實，它不僅能對所有的電流型電機保護器進行測試較驗，而且還可以對所有的過流自動化保護裝置進行相應的、有效的檢驗和測試。本儀器在設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定、讀數直觀快捷，而高精度傳感器的應用，則有效的保證了測試數據的準確性。

<鐵嶺>天正華意電氣設備有限公司
<鐵嶺>天正華意電氣設備有限公司

鐵嶺熱繼電器測試儀如圖所示：2.3 安裝完成會彈出安裝成功窗口（如圖）將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。3.端口號的改變在windows中一些軟件只支持固定的端口號，這時就會出現上面顯示的“有效端口號”無法使用的情況，下面介紹改變端口號的方法。打開我的電腦屬性，在硬件里打開設備管理器，找到“”USB210 USB to UART Bridge Controller(COM?)”打開它的屬性窗口（如圖）打開“端口設置”中高級選項。如圖所示：在高級設置的左下角有一個COM端口號設置選項，可以選擇1～256中沒有使用的端口號。結束工作1. 關閉氣瓶上所有閥門。2. 按面板上的“放氣”按鈕，放凈管路中的殘余氣體。注：在沒有放氣情況下嚴禁拔下進氣口插頭!!!1.關閉電源。2.拔掉氣管。5. 拔掉信號線和電源線。1.去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮氣氣體貯量，帶上所有開關用的過渡接頭及工具。2. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。3. 被校驗的密度繼電器不能平躺放置，要立放，否則會造成校驗不準確。4. 密度繼電器在校驗的過程中不能有太大的振動。5. 使用氣瓶時可按以下提示進行操作。保管和運輸 校驗儀屬于精密電子產品，應放于溫度-30～70℃，相對濕度不超過90％，且空氣中不含有足以引起腐蝕的氣體。校驗儀的運輸，應避免劇烈振動和撞擊，并防止雨雪浸濕。校驗用氣源：因安檢部門要求禁止運輸，只能在用戶所在地或試驗現場充氣（在專業充氣點充氣，如無專業充氣條件就自行充氣）！

<鐵嶺>天正華意電氣設備有限公司 開關保護器試驗裝置實力老廠

鐵嶺熱繼電器測試儀適用范圍 1、適用于各類型的低壓電動機保護器、熱繼電器測試。 2、測試電動機保護器在運行狀態下是否進行有效地保護。 3、適用于試驗室對低壓電動機保護裝置的試驗。 4、適用于生產電動機保護器廠家進行產品質量校驗、出廠試驗調試。 5、適用于各高校及科研機構的研發、試驗、教學本測試儀是公司收集全國各地用戶反饋信息及多年的實踐經驗研制而成的新一代測試儀器，主要用于對各種熱繼電器及電動機保護裝置進行整定、校驗。由于它設計合理，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場。鐵嶺熱繼電器測試儀主要功能可長時間輸出0～50A或0～500A電流 可定制10000A可同步測試熱繼電器、熱電偶、電動機保護器的動作時間可同時串接若干只校驗，提高工作效率二、主要技術指標電源輸入：AC 380/220V 50Hz 三相四線額定功率： 1＊1KVA 3只儀表等級：0.5級輸出電流：3×50A或3×500A（電流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg

<鐵嶺>天正華意電氣設備有限公司
開關保護器試驗裝置實力老廠

鐵嶺熱繼電器測試儀將減壓閥連接到儲氣瓶上，然后用進氣管道將減壓閥和儀器進氣口相連接。5.1.4用觸點信號線連接密度繼電器的各接點，另一端插入觸點信號。注意：黃色鱷魚夾連接密度控制器的閉鎖端子（接點一，黃色），紅色鱷魚夾連接密度控制器的報警端子（接點二，紅色），黑色鱷魚夾連接密度控制器的超壓端子（接點三，黑色），連接前請確保密度繼電器報警和閉鎖端子已經與其它電路斷開。5.1.5連線示意如下：觸點信號線 進氣管道測量管道 儀器面板5.2初始化界面。經過大約20秒的延時后進入系統主界面：按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。5.3密度繼電器校驗5.3.1 密度繼電器接點狀態選擇按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：1、接點狀態對應密度繼電器校驗初始狀態，如果校驗開始時接點閉合為常閉，接點開斷為常開。一般情況下，閉鎖、報警為常閉，超壓為常開。2、允許誤差與密度繼電器精度有關，一般數值為：精度等級＊2/100。5.3.2 設備編號和校驗員設置界面按、、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：設備編號和校驗員編號不要大于600005.3.3 密度繼電器種類選擇按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。5.3.4 校驗值設定按、、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：設定值請參照密度繼電器銘牌。5.3.5 校驗項目選擇按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。說明：1、進入校驗界面后，打開減壓閥總閥門，然后調節輸出壓力到0.75MPa，儀器進入自動檢驗過程。

鐵嶺熱繼電器測試儀保修條件本測試儀自發貨之日起十二個月，用戶若在嚴格遵守本公司規定的使用、運輸、保管的條件下，發現問題本公司給予免費維修，終生維護。 SF6電氣產品已廣泛應用在電力部門、工礦企業，促進了電力行業的快速發展。如何保證SF6電氣產品的可靠運行已成為電力部門的重要任務之一。SF6氣體密度繼電器是SF6電氣開關的關鍵元件之一，它用來檢測SF6電氣設備本體中SF6氣體密度的變化，它的性能好壞直接影響到SF6電氣設備的可靠運行。安裝于現場的SF6氣體密度繼電器因不經常動作，經過一段時期后常出現動作不靈活或觸點接觸不良的現象，有的還會出現溫度補償性能變差，當環境溫度變化時容易導致SF6氣體密度繼電器誤動作。因此原電力部制定了DL／T596—1996《電力設備性試驗規程》。該試驗規程規定：各SF6電氣開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況來看，對現場的SF6氣體密度繼電器進行定期校驗是防患于未然，保障電力設備可靠運行的必要手段之一。SF6氣體密度繼電器校驗儀（以下簡稱校驗儀），是一種智能化的SF6氣體密度繼電器校驗儀器。該校驗儀采用嵌入式微處理器，能對各種SF6氣體密度繼電器進行性能校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式工具。主要用于SF6氣體產品的生產、維護與監測。特別適宜電力系統，為SF6電氣產品的生產、運行、預試和維護提供方便。在密封容器中，一定溫度下的SF6氣體壓力可代表SF6氣體密度。

<鐵嶺>天正華意電氣設備有限公司 開關保護器試驗裝置實力老廠

鐵嶺熱繼電器測試儀從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。?進行SF6密度繼電器校驗基本原理密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復校驗值：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

<鐵嶺>天正華意電氣設備有限公司

鐵嶺熱繼電器測試儀適用范圍 1、適用于各類型的低壓電動機保護器、熱繼電器測試。 2、測試電動機保護器在運行狀態下是否進行有效地保護。 3、適用于試驗室對低壓電動機保護裝置的試驗。 4、適用于生產電動機保護器廠家進行產品質量校驗、出廠試驗調試。 5、適用于各高校及科研機構的研發、試驗、教學本測試儀是公司收集全國各地用戶反饋信息及多年的實踐經驗研制而成的新一代測試儀器，主要用于對各種熱繼電器及電動機保護裝置進行整定、校驗。由于它設計合理，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場。鐵嶺熱繼電器測試儀主要功能可長時間輸出0～50A或0～500A電流 可定制10000A可同步測試熱繼電器、熱電偶、電動機保護器的動作時間可同時串接若干只校驗，提高工作效率二、主要技術指標電源輸入：AC 380/220V 50Hz 三相四線額定功率： 1＊1KVA 3只儀表等級：0.5級輸出電流：3×50A或3×500A（電流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg

<鐵嶺>天正華意電氣設備有限公司 開關保護器試驗裝置實力老廠

鐵嶺熱繼電器測試儀使用方法①、檢漏試驗用試驗線把儀器的１端接至被試相(如A相)，儀器的2端接地或檢漏繼電器的外殼，打開儀器電源，此時儀器自帶的大屏幕電阻表自動測試并顯示此時的可調電阻值，根據下列表格所列的電壓電阻對應關系調節試驗電阻至所需值，如電壓是120V時，若電阻表所示不是2KΩ可調節6至2KΩ，如電壓是380V時調節6至3.5KΩ，電壓等級660V/1140V時與此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次確認所調電阻值與電壓等級相對應后，按下試驗開關，此時電阻表自動自保退出自動測量狀態，該端供電回路的檢漏繼電器應可靠動作并帶動上一級開關跳閘。彈起試驗開關后，電阻表又自動測量并顯示試驗時的電阻值。試驗檢漏其他兩相時與此同理。②、檢漏繼電器閉鎖保護試驗檢漏繼電器動作后，把電阻器調至動作電阻的2倍，按下試驗開關，此時合閘供電時應不能合閘，說明檢漏繼電器保護后閉鎖性能良好。③、JY82型檢漏繼電器網路切斷電阻值的整定按照①中所述接好線，按下儀器的電源開關，調節可調電阻(觀察電阻表)至，按下試驗開關檢漏繼電器應不動作，緩慢左轉可調電阻旋鈕直至保護動作，彈起試驗開關，此時儀器內置的大屏幕電阻表自動測量并顯示試驗時的電阻值，如顯示的電阻值與實際的電壓等級相對應，

<鐵嶺>天正華意電氣設備有限公司 開關保護器試驗裝置實力老廠

鐵嶺熱繼電器測試儀三相熱繼電器測試儀又稱馬達保護器校驗儀在電力系統的運行和維護工作中，根據電力行業對電動機保護及饋線保護自動裝置檢查條例的規定，電動機保護器在投入運行后的每年都要進行全部的檢驗，以及在一定的周期內進行檢驗，因此電動機保護器的檢驗是一項長期的較為繁重的工作。為了便于電動機保護器測試工作有效方便的進行，我公司經過長期的試驗，針對電動機保護器的性能特征，專業化的設計了TH-RJ型熱繼電器校驗儀。該裝置主要用于對電動機保護器和電流型電動機保護器、熱繼電器、熱電偶的校驗。而事實上，該儀器在大量實驗基礎上證實，它不僅能對所有的電流型電機保護器進行測試較驗，而且還可以對所有的過流自動化保護裝置進行相應的、有效的檢驗和測試。本儀器在設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定、讀數直觀快捷，而高精度傳感器的應用，則有效的保證了測試數據的準確性。
